【机械行业标准(JB)】 螺纹样板

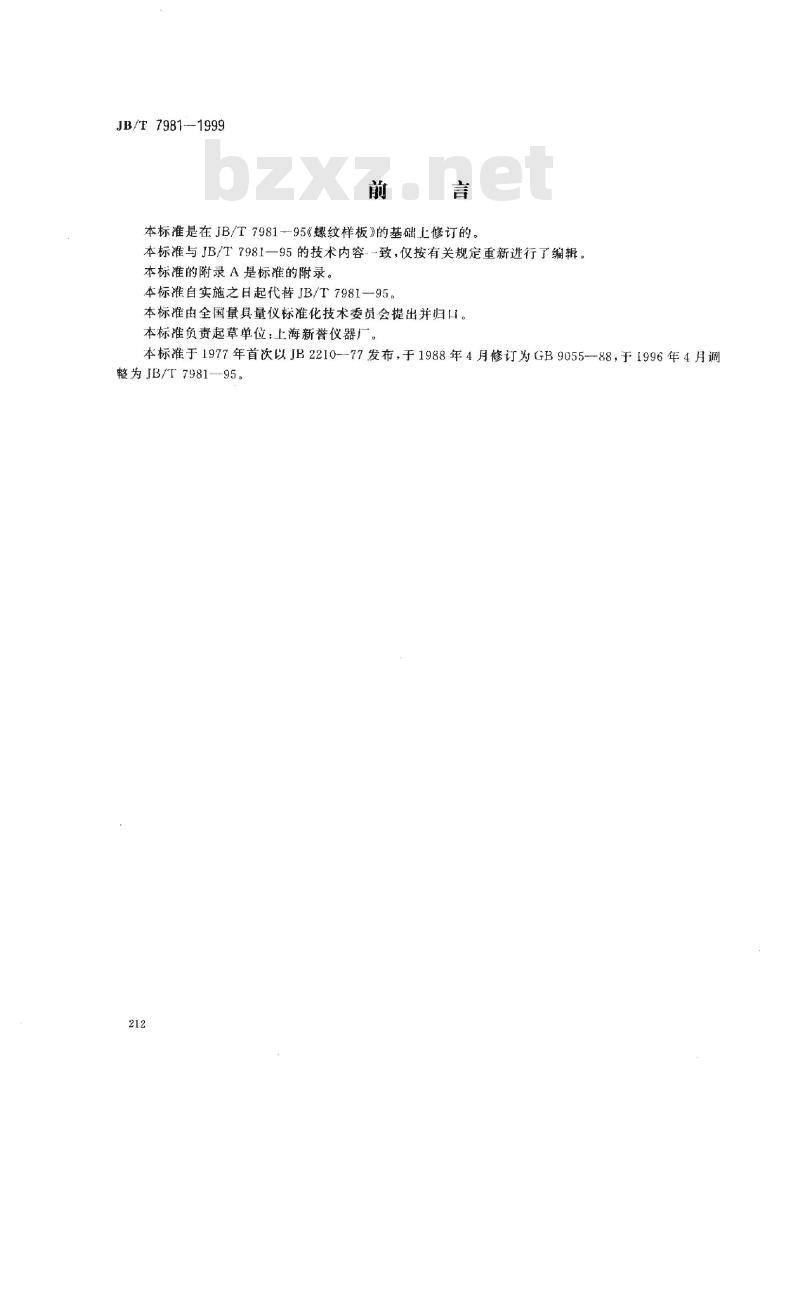

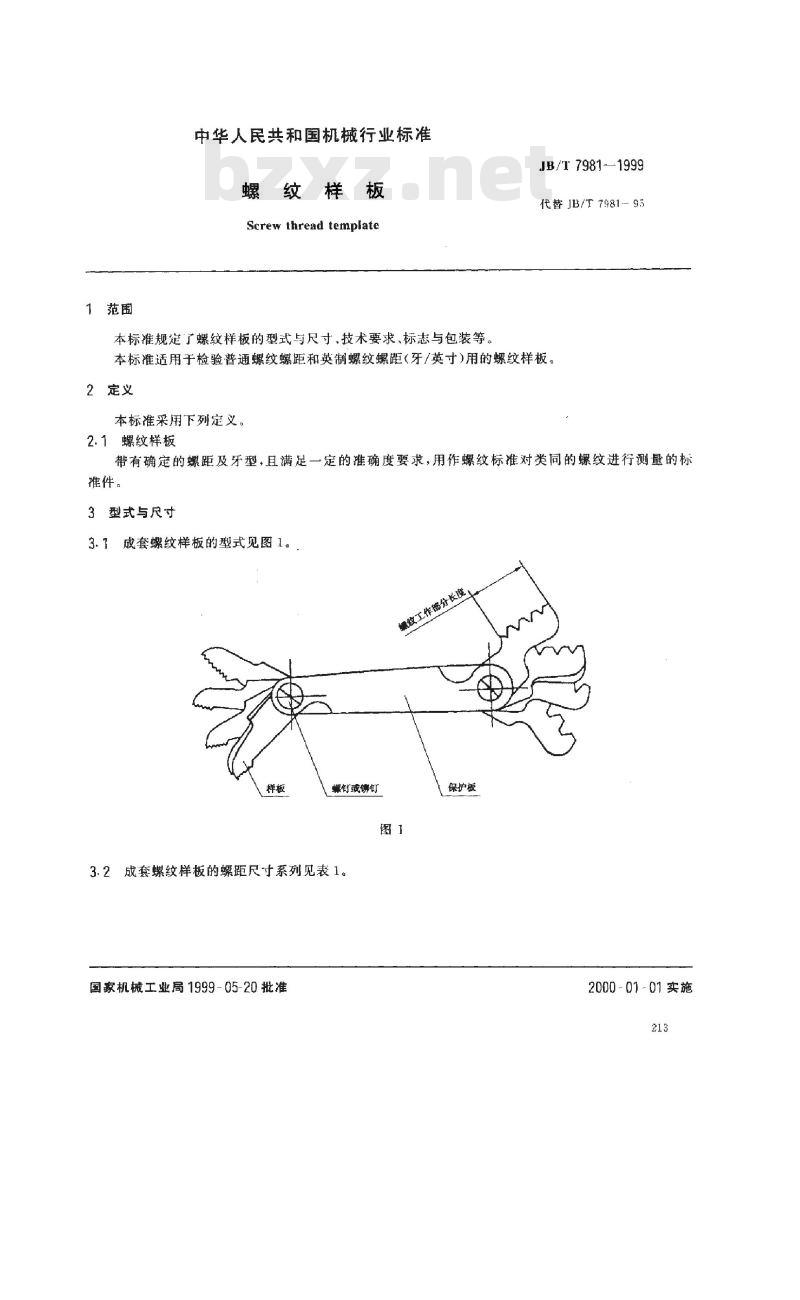

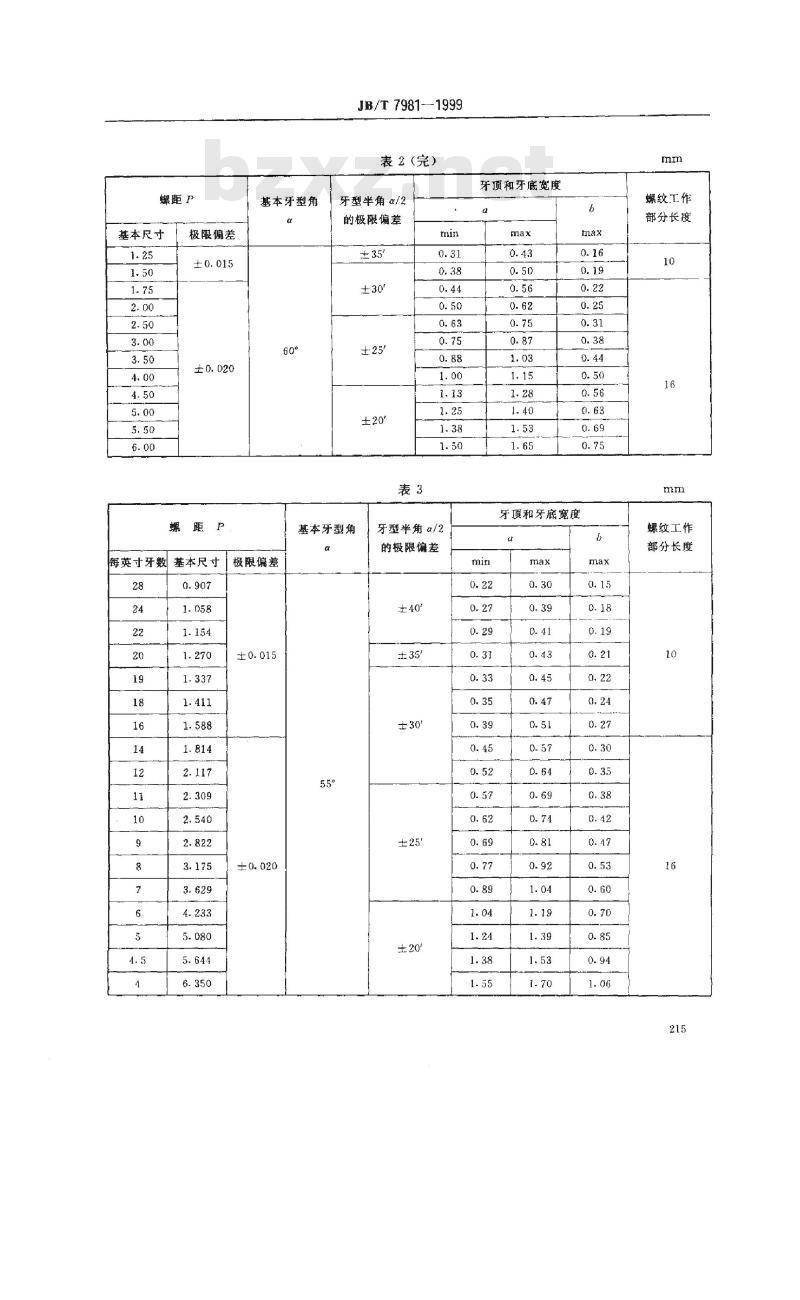

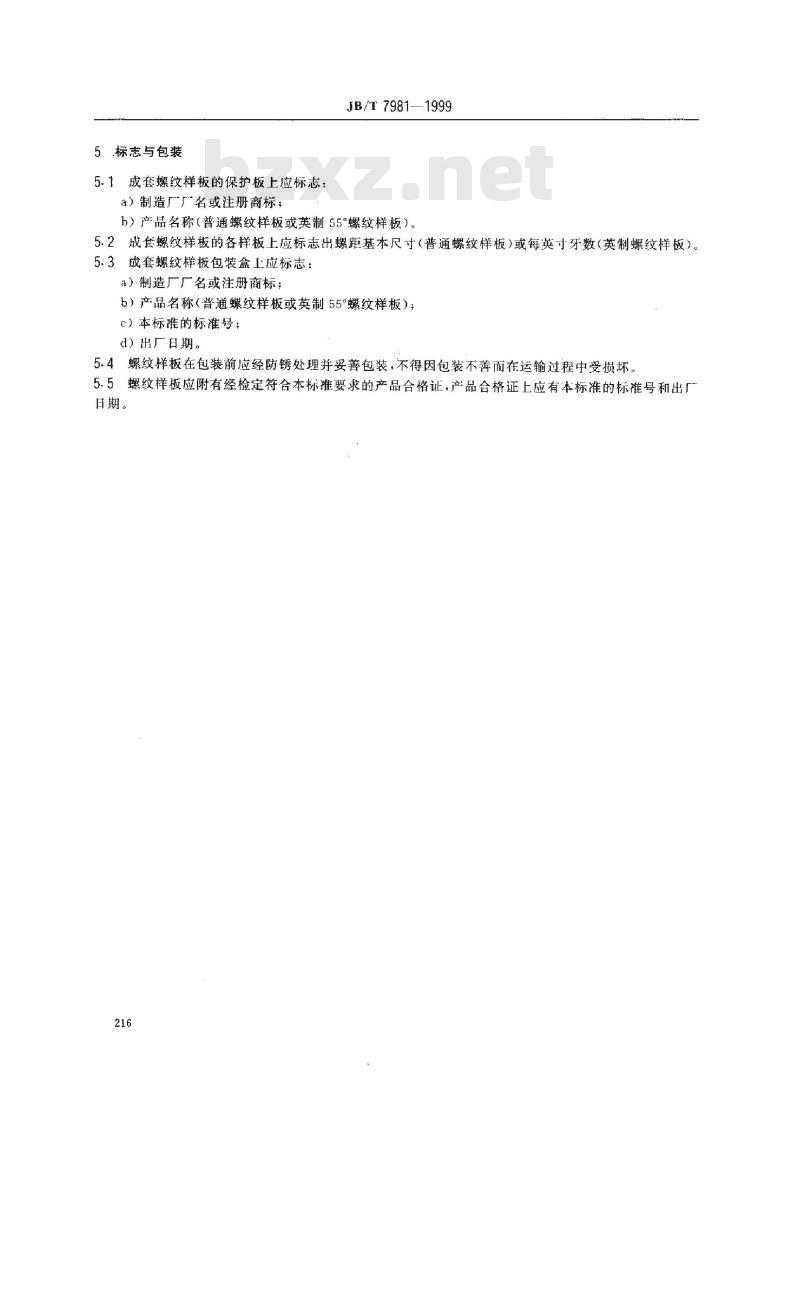

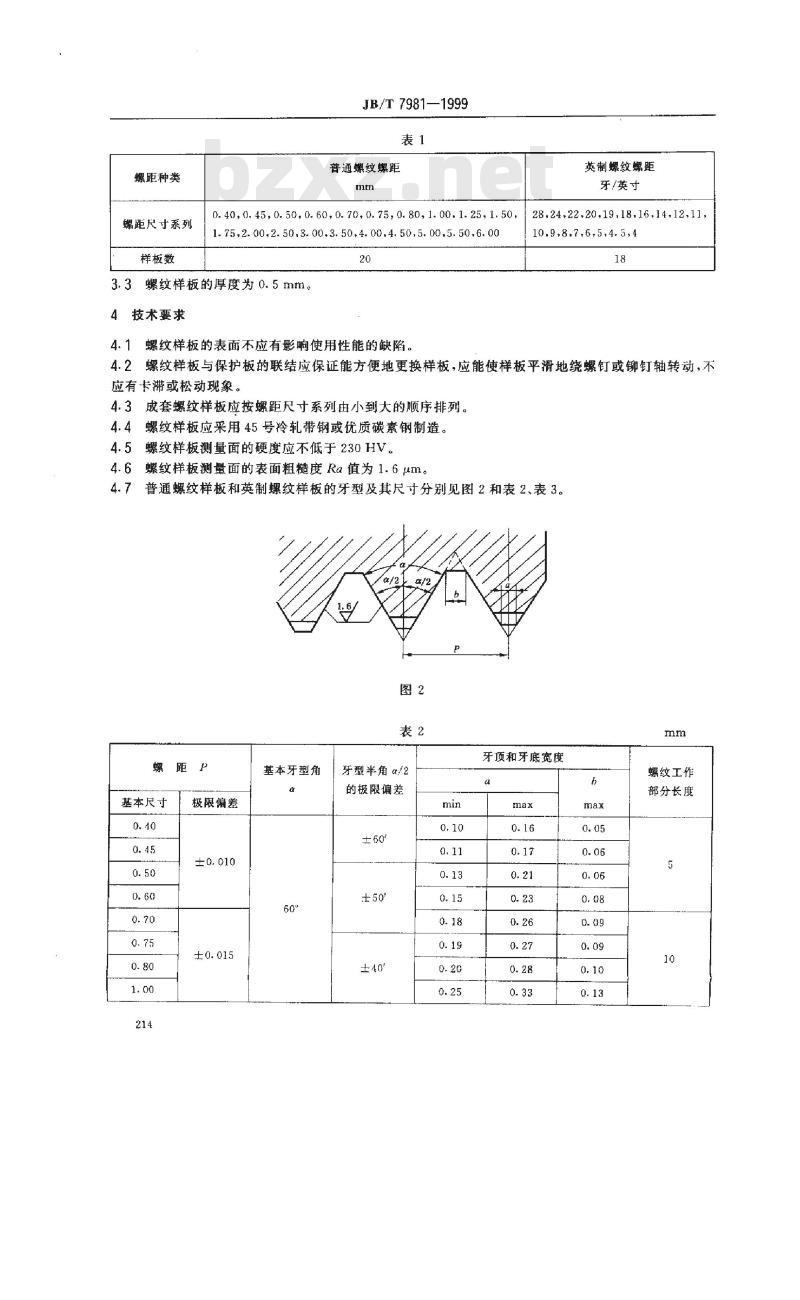

JB/T 7981-1999 前言 本标准是在JB/T 7981-95《螺纹样板》的基础上修订的。本标准与JB/T 7981-95的技术内容一致，仅按有关规定重新进行了编辑。本标准的附录A是标准的附录。 本标准自实施之日起代替JB/T 7981-95。 本标准由全国量具量仪标准化技术委员会提出并归口。本标准负责起草单位：上海新誉仪器厂。本标准于1977年首次以JB 2210-77发布，于1988年4月修订为GB 9055-88，于1996年4月调整为JB/T 7981-95。 国家机械工业局 1999-05-20 批准，2000-01-01 实施。 螺纹样板 Screw thread template 1 范围 本标准规定了螺纹样板的型式与尺寸、技术要求、标志与包装等。本标准适用于检验普通螺纹螺距和英制螺纹螺距（牙/英寸）用的螺纹样板。 2 定义 本标准采用下列定义： 2.1 螺纹样板：带有确定的螺距及牙型，且满足一定的准确度要求，用作螺纹标准对类同的螺纹进行测量的标准件。 3 型式与尺寸 3.1 成套螺纹样板的型式见图1。 3.2 成套螺纹样板的螺距尺寸系列见表1。 表1 螺距尺寸系列： - 普通螺纹螺距 (mm)：0.40, 0.45, 0.50, 0.60, 0.70, 0.75, 0.80, 1.00, 1.25, 1.50, 1.75, 2.00, 2.50, 3.00, 3.50, 4.00, 4.50, 5.00, 5.50, 6.00 (共20种) - 英制螺纹螺距 (牙/英寸)：28, 24, 22, 20, 19, 18, 16, 14, 12, 11, 10, 9, 8, 7, 6, 5, 4.5, 4 (共18种) 3.3 螺纹样板的厚度为0.5mm。 4 技术要求 4.1 螺纹样板的表面不应有影响使用性能的缺陷。 4.2 螺纹样板与保护板的联结应保证能方便地更换样板，应能使样板平滑地绕螺钉或铆钉轴转动，不应有卡滞或松动现象。 4.3 成套螺纹样板应按螺距尺寸系列由小到大的顺序排列。螺纹样板应采用45号冷轧带钢或优质碳素钢制造。 4.4 螺纹样板测量面的硬度应不低于230HV。 4.5 螺纹样板测量面的表面粗糙度Ra值为1.6μm。 4.6 普通螺纹样板和英制螺纹样板的牙型及其尺寸分别见图2和表2、表3。 表2 普通螺纹样板参数（部分展示）： 螺距p (mm) | 基本尺寸 | 极限偏差 | 基本牙型角 | 牙型半角α/2极限偏差 | 牙顶和牙底宽度max | 高max | 螺纹工作部分长度 0.40 | 0.10 | ±0.010 | 60° | ±60″ | 0.16 | 0.05 | 10 0.45 | 0.11 | ±0.015 | 60° | ±50″ | 0.17 | 0.06 | 10 0.50 | 0.13 | ±0.020 | 60° | ±40″ | 0.21 | 0.06 | 10 0.60 | 0.15 | ±0.020 | 60° | ±35″ | 0.23 | 0.08 | 10 (注：后续数据依此类推) 表3 英制螺纹样板参数（部分展示）： 每英寸牙数 | 基本尺寸 | 极限偏差 | 基本牙型角 | 牙型半角α/2极限偏差 | 牙顶和牙底宽度max 28 | 0.907 | ±0.015 | 55° | ±35° | 0.31 24 | 1.058 | ±0.020 | 55° | ±30° | 0.38 22 | 1.154 | ±0.020 | 55° | ±25° | 0.44 20 | 1.270 | ±0.020 | 55° | ±20° | 0.50
