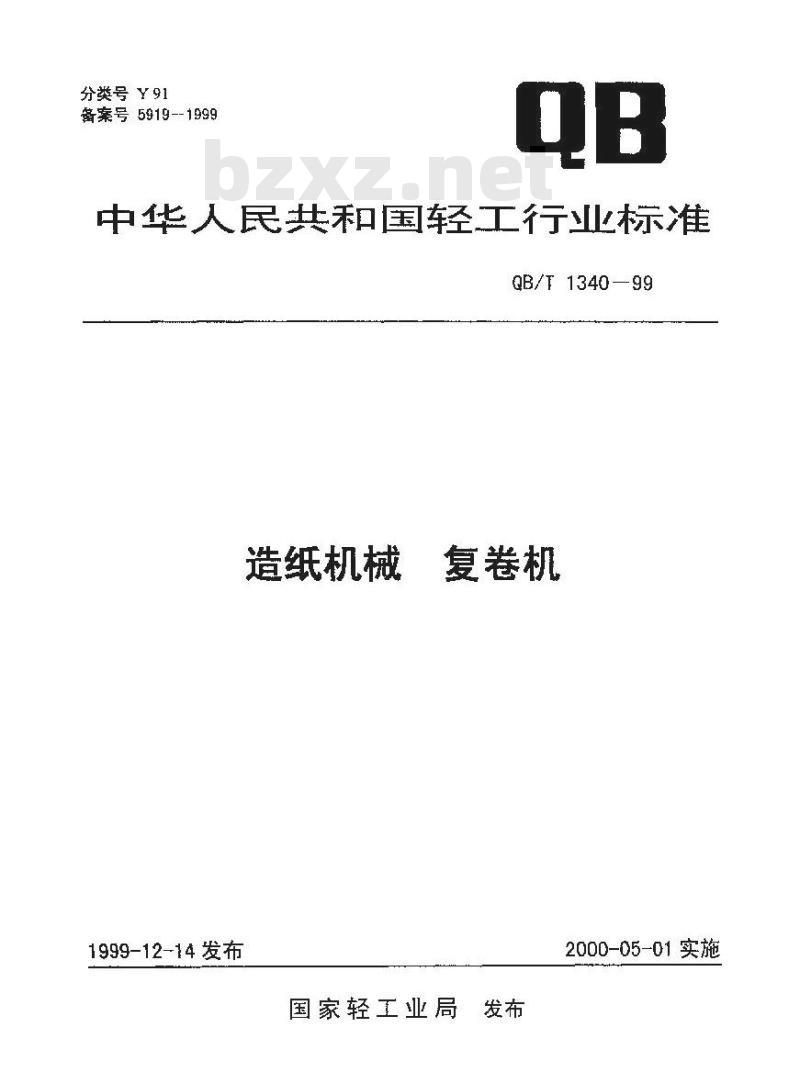

【轻工行业标准(QB)】 造纸机械 复卷机

分类号Y91
备案号5919--1999
中华人民共和国轻工行业标准
QB/T1340—99
造纸机械
1999-12-14发布
复卷机
2000-05-01实施
国家轻工业局
QB/T1340—99

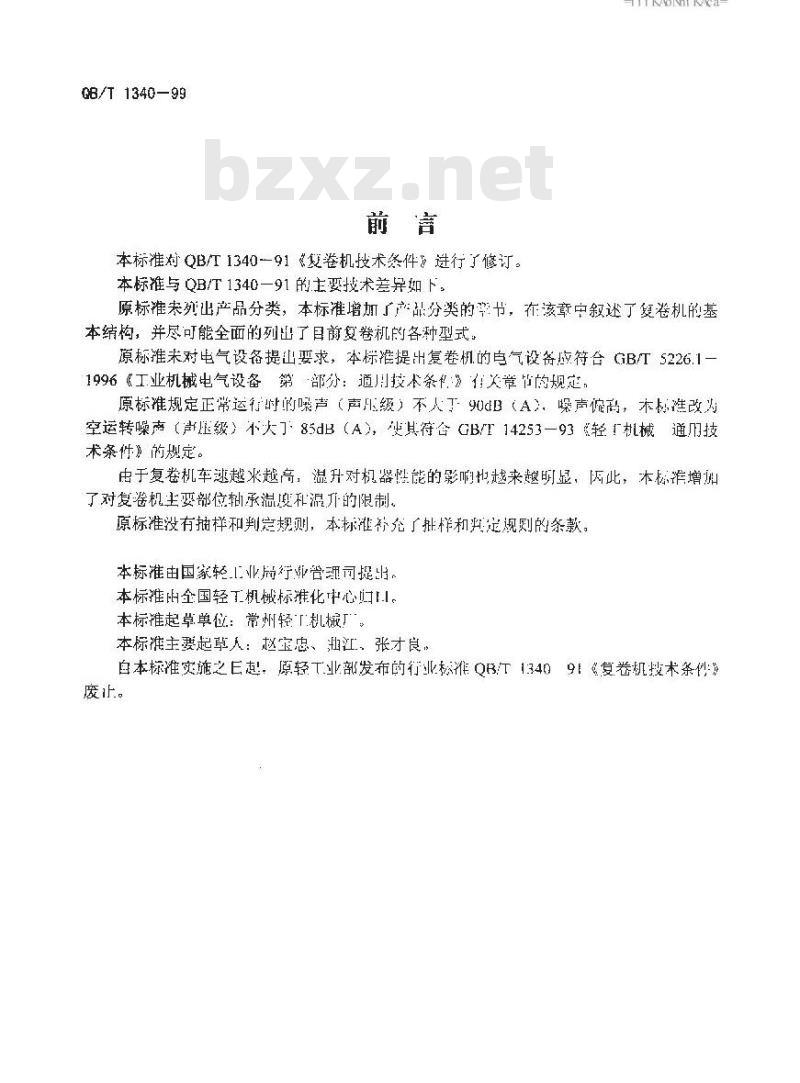

本标对QB/T1340一91《复举机技术条件》进行了修订。本标准与QB/T1340一91的主要技术差异如下。KNiKca
原标准未列出产品分类，本标准增加广产品分类的节，在该章中叙述了复卷机的基本结构，并尽可能全面的列出了目前复卷机的各种型式。原标准未对电气设备提山要求，本标准提出复卷机的电气设备应符台GB/T5226.1-1996《工业机械电气设备第部分：道川技术条》有关章节的规定，原标准规定正常运行时的噪声（声用级）不人工90dB（A）噪声佗高，木标准改为空运转噪声（声压级）不大：85dB（A），使其符合GB/T14253一93《轻机械通门技术条件》的规定。
由于复卷机车速越来越高，温升对机器性能的影啊也越来越明显，丙此，木标准增加了对复卷机主要部位轴承温度和湿升的限制。原标准没有抽样和判完规测则，本标准补充了批样和定规则的条款，本标准由国家轻.二业局行业台理司提出本标推全国轻工机械标准化中心好。本标准起草单位：常州轻「机械厂本标雅主要起草人：赵宝忠、灿江、张才良，自本标准实施之E起，原轻T业部发布的行业标准QBT134091《复卷机技术条件废止。

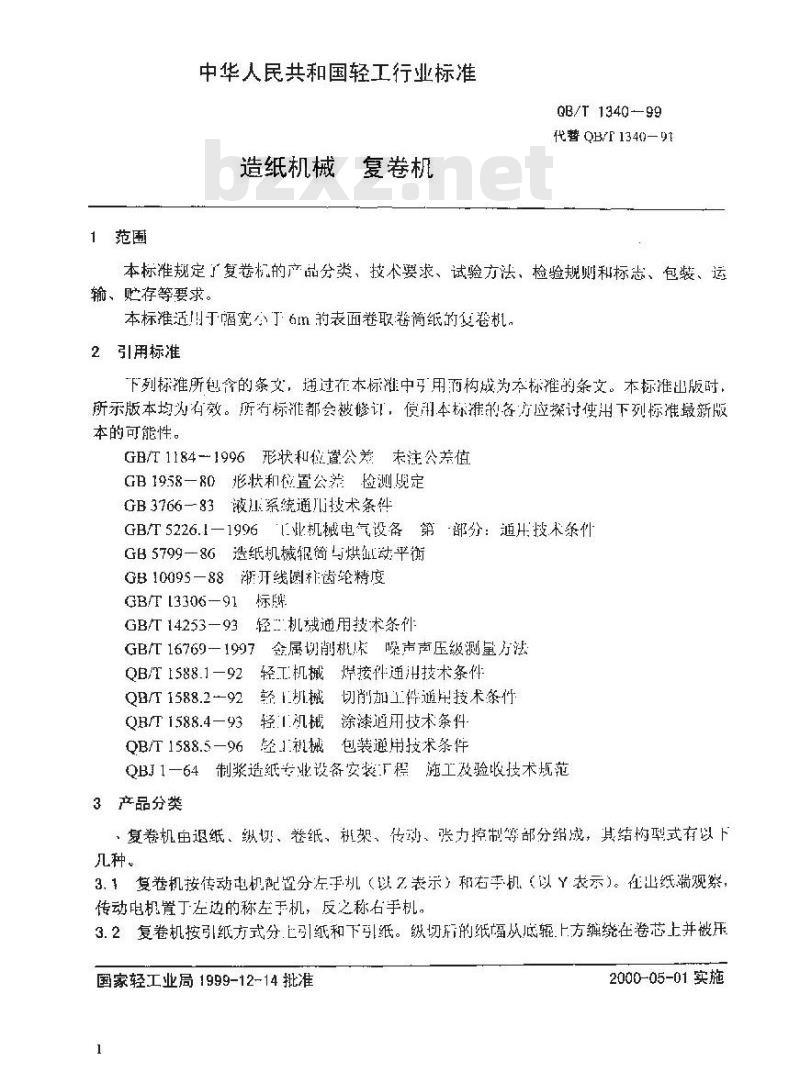

1范围
中华人民共和国轻工行业标准
造纸机械
复卷机
QB/T1340-99
代警QB/1340-91
本标准规定了复卷标的产品分类、技术要求、试验方法、检验规卿和标志、包装、运输、贮存等要求。
本标准适叫于幅宽小汀6m的表面卷取筒纸的复卷机。2引用标准
下列标推所包含的条文，逆过在本标准中弓用雨构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修证，億科本标推的备应操讨使出下列标准最新版本的可能性。
GE11841996形状和位置公差未注公差值GB1958一80兆状和位置公差检测愿定GB3766—83液小系统通儿技术条件GBT5226.1一19961此机电气设备第-部分：通技未系仆GB5799一86造纸机械筒与烘仙动平衡GB10095一88潮开线圆齿轮精度
GBT[3306-91标牌
GB/T14253一93轻二机通用技术条件GBT16769一1997念属切削长噪声声压级测星方泌QB/T1588.1一92轻工机械焊接件通/H技术条件QB1588.2一92轻1械切肖削加工件通用技术条价QB/T1588.4-93轻:1.机裁涂漆道用技术条件OB/T1588.5一96轻.1礼械包装逆用技术条件QBI1一64制浆造纸专业设备安袋厂稳施工及验收技术规范3产品分类
，复卷机虫退纸、纵切、卷纸、社架、传动、张力控制等部分绍成，其结构型式有以卜几种。
3.1复卷机按传动电机配置分左手机（以Z表示）和右乎机（以Y表示）。在出纸端观察传动电机置丁左边的称左手机，反之称右手机。3.2复卷机按引纸方式分上引纸和下引纸。级切所的纸幅从底辑上方缠绕在卷芯上并被开国家轻工业局1999-12-14批准
2000-05-01实施
QB/T 1340-99
KNIKca-

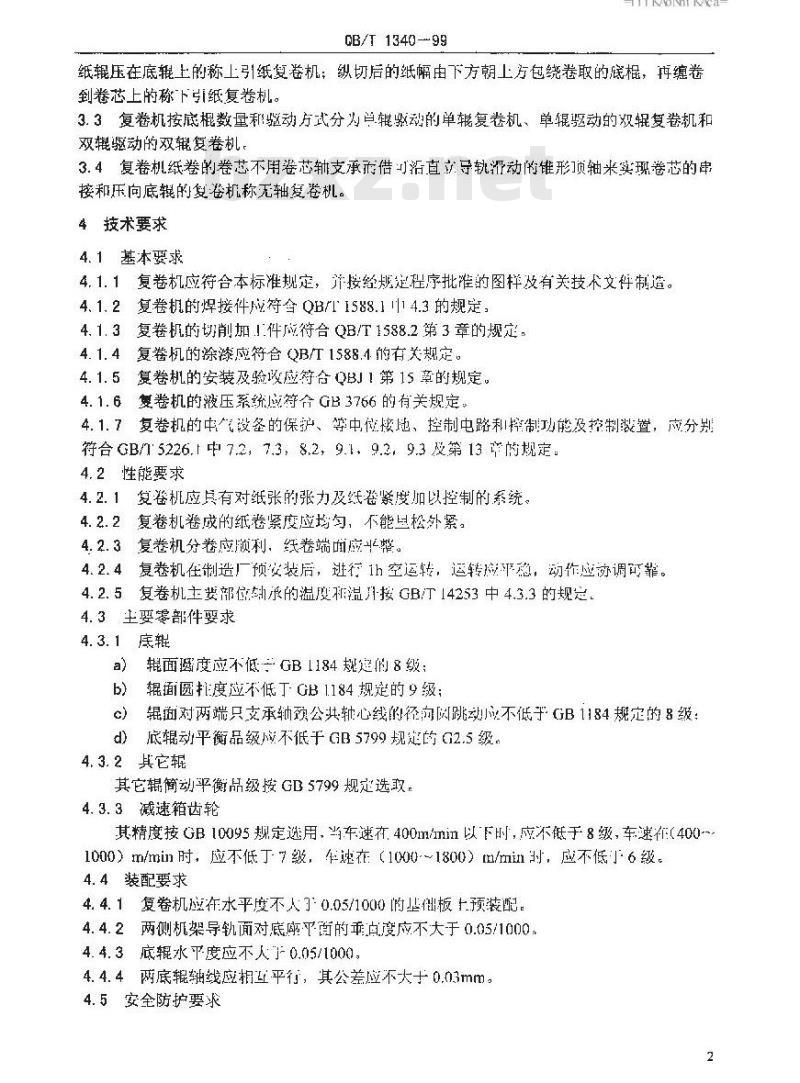

纸辊压在底辊上的称上引纸复卷机：纵切后的纸幅由下方朝工行包绕卷取的底棍，再缠卷到卷芯上的称下引纸复卷札。
3.3复卷机按底棍数量和驱动方式分为辑紧动的单辊复卷机、单辊驱动的双辊复卷机和双辊驱动的双辊复卷机
3.4复卷机纸卷的卷芯不用卷芯轴支承而借可沿直文导轨滑动的锥形顶轴米实现誉芯的串接和压向底辊的复卷机称无轴复卷机。4技术要求
4.1基本要求
4.1.1复卷机应符合本标准规定，并按经规定程序批准的图样及有关技术文件制造。4.1.2复卷机的焊接件应符含0B/T1588.114.3的规定4.1.3复卷机的切削加！.件成符合QB/T1588.2第3章的规定，4.1.4复卷机的涂漆应符合QB/T1588.4的有关规定。4.1.5复卷机的安装及验攻应筹合QBJ1第15章的规定，4.1.6复卷机的液压系统应符合GB3766的有关规定复卷机的中气设备的保护、等中位接胞，控制电路和控制功能及控制装置，应分别4. 1. 7
符合GB/门5226.#申7.2，7.3，8.2，9.1，9.2，9.3及第13童的规定，4.2性能要求
复卷机应其有对纸张的张力及纸密紧度加以控制的系统。4.2.1
4.2.2复卷机卷成的纸卷紧度应均勾，不能虚松外紧。4.2.3复卷机分卷应顺利，卷端前整。4.2.4复卷机在制造厂预安装后，进行1h空运转，运转应评稳，动作应协调可靠。复卷机主要部轴承的温度和温川按GB汀14253中4.3.3的规定4. 2. 5
4.3主要零部件要求
4.3.1底辊
辊面度应不低GB1184规的8级：
辊面圆托度应不低丁GB1.184规定的9级：b)
据面对两端只支承轴颈公共心线的径而阅跳动以不低于GB1184规定的8级：d)
底动平衡品级不低千GB5799规无的02.5级4.3.2其它辊
其它辑简动平衡品级按GB5799规定选取，4.3.3减速箱齿轮
其精度按GB1009s规定选用，当车速存400m/nim以F时，应不低于8级，车速在400~1000）m/min时，应不低丁7级，车逆在：（1000～~1800）m/m时，应不低6级。4.4装配要求
4.4.1复卷机应在水平度不人7了0.05/1000的型仙板十预装配4.4.2两侧机架导轨面对底座下面的垂点度应不大于0.05/1000：4.4.3底辑水平度应不人-0.05/1000，4.4.4两底辑轴线应相立平行，其公差应不大于0.03mm。4.5安全防护要求
QB/T1340—99

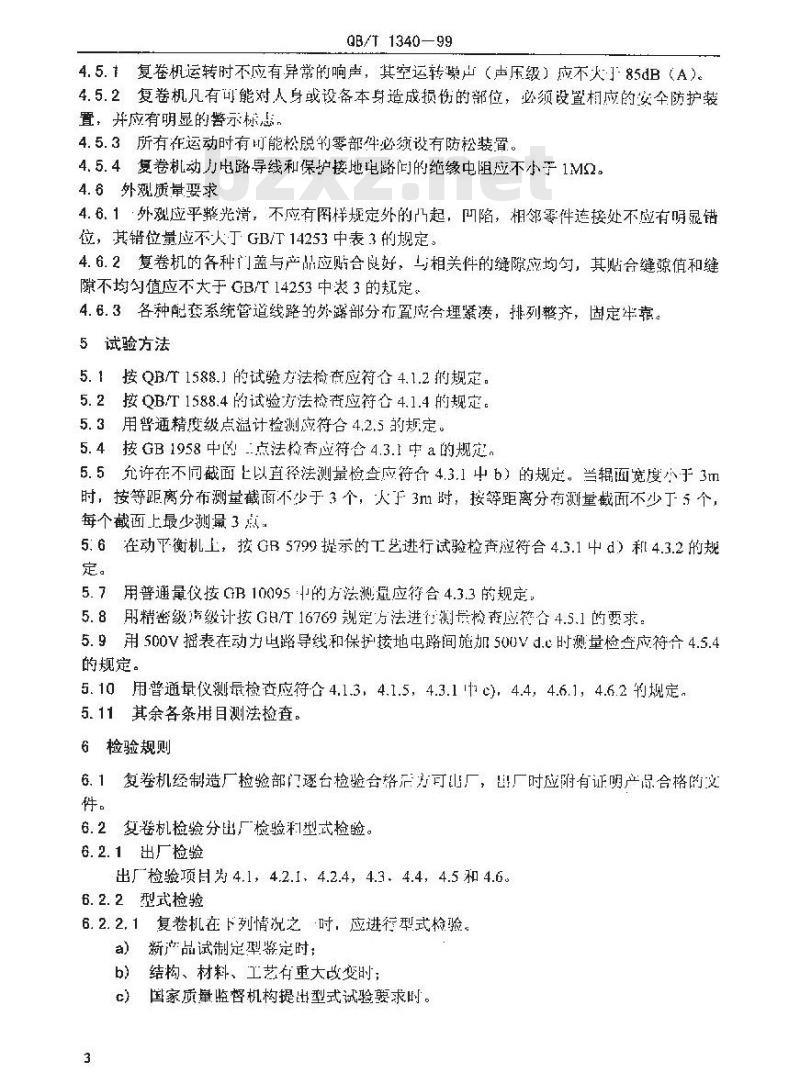

4.5.复卷机运转时不应有异常的响声，其空运转樂山（声压级）应不火}85dB（A）。4.5.2复卷机凡有可能对人身或设备本身造成损伤的部位，必须设置相应的安全防护装置，并应有明显的警示标，
4.5.3所有在运动时有叮能松脱的零部件必须设有防松装置。4.5.4复卷机动力电路导线利保护接地电路间的绝缘电阻应不小严1M2。4.6外观质量要求
4.6.1外观应平整光滑，不应有图样规定外的凸起，叫陷，相邻零件连接处不应有明显错位，其错位量应不人丁GB/T14253中表3的规定。4.6.2复卷机的各种门盖与产品应贴合良好，与相关件的缝隙应均匀，其贴合缝晾值和缝隙不均勾值应不大于GB/T14253中表3的规定。4.6.3各种配套系统管道线路的外露部分布置成合理紧凑，排列整齐，固定半靠。5试验方法
5.1按QB/T1588.1的试验方法检查应符合4.1.2的规定。5.2按QBT1588.4的试验方法检查应符合4.1.4的规定。5.3用普通精度级点温计检测应符合4.2.5的规定。5.4按GB1958中函！点法检奇应符含4.3.1中a的规定，5.5允许在不同截面七以直径法测量检查应符合4.3.1中b）的规定，当辑面宽度小于3m时，按等距离分布测量截面不少于3个，人于31时，按等距离分布测量截面不少于5个，每个截面上最少测最3点：
5.6在动乎衡机上，按GB5799提示的工艺进行试验检查应符合4.3.1中d）和4.3.2的规定。
5.7用普通量仪接GB10095·的方法测量应符合4.3.3的规定，5.8用精密级级计按GB门16769规定方法进行测量检变应符合4.5.1的要求，5.9用500V摇表在动力出路导线和保接地电路间施加500Vd.心时测量检查应符4.5.4的规定。
5.10用普通最仪测最检查应符合4.1.3，4.1.5，4.3.1心)，4.4，4.6.1，4.6.2的规定，5.11其余各条用目测法检查。
6检验规则
6.1复差机经制造厂检验部门逐台检验合格后方可出厂，出厂时应附有证明产品合格的文件。
6.2复卷机检验分出厂检验利型式检验。6. 2.1 出厂检验
出厂检验项目为4.1，4.2.1、4.2.4，4.3、4.4，4.5和4.6。6. 2. 2型式检验
6.2.2.1复卷机在下列情况之时：应进行型式检验a)
新产品试制定型鉴定时；
结构、材料、工艺有重大改变时；c
国家质督机构提出型式试验要求时。3
6.2.2.2型式检验项目
按本标推全项目检验。
6.2.2.3型式检验在用户厂进行，6.3抽样
QB/T 1340—99
KNIKca-
6.3.1出厂检验应逐台遂项行检验，其中空送转诚验和哦声检测允许每批抽一-台作检验。
B.3.2型式检验每次抽~台。
6.4判定规则
出广检验和型式捡验项目采用企指标达到法。7标志、包装、运输、贮存
7.1标志
复卷机在适当函明显位暨困定产品铭牌，其型式尺小利技术要求成符合GB门133(6的规定，其内容应包括：
）产品名称：
b）净纸宽度：
原纸卷直径：
成品卷直径：
最大工价车速：
质量：
注册商标；
制造日期：
出厂编号：
制造厂名：
7.2包装
复卷机拍包装应符合QB1588.5的有美规定。b）复卷机的随机文件应包括使用逆明，个格证（应注明采川标准孕）和装箱单7.3运输
复卷机的运输应符合铁路、陆路、水路等交逊运输部门的在关文信规定。7.4贮存
复卷机应贮存在干燥、通风、防丽的场所，每存放6个月应开箱格查，必要时画新涂油防锈。
中华人民共科国
轻三行业标准
造纸机械复卷机
QB/T1340—99
轻工业标准化编韩出版委员会
地址：北京朝外光华路12号
邮政编码：100020
5话：(010)65810022—2309
内部资料不准翻印
