【轻工行业标准(QB)】 家具制图

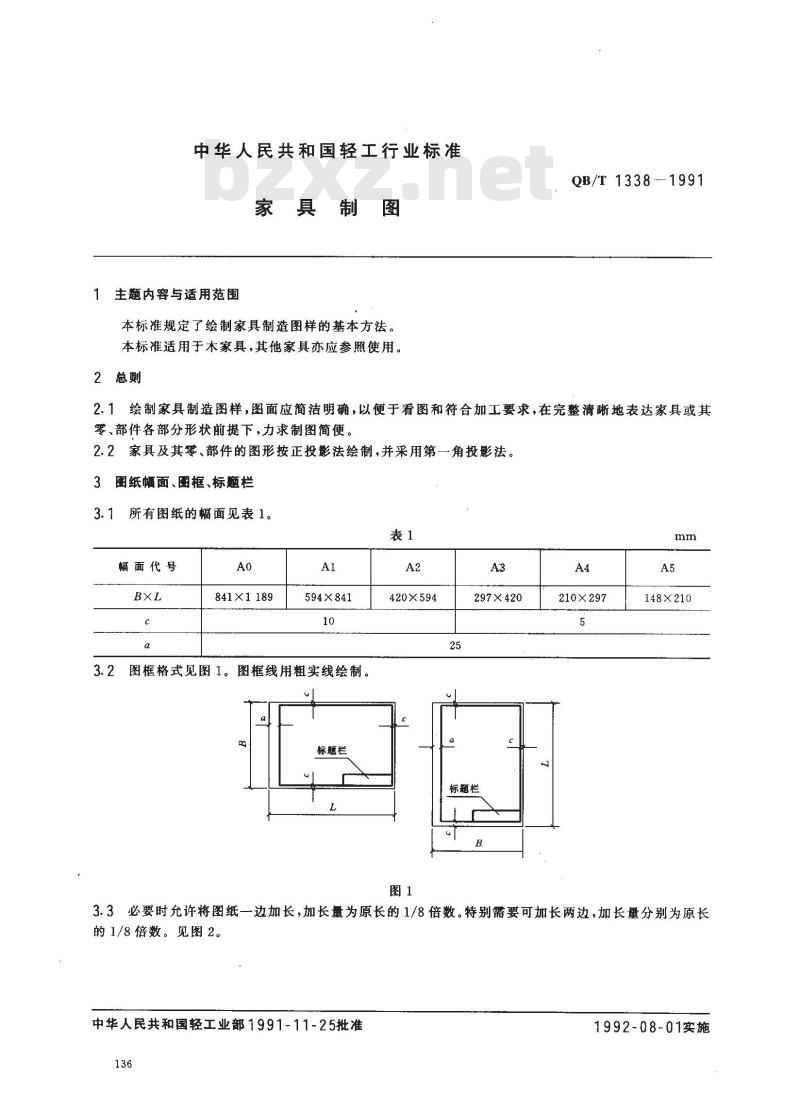

中华人民共和国轻工行业标准
家具制
主题内容与适用范围
本标准规定了绘制家具制造图样的基本方法。本标准适用于本家具，其他家具亦应参照使用。2总则
QB/T 1338-- 1991
2.1绘制家具制造图样，图面应简洁明确，以便于看图和符合加工要求，在完整清晰地表达家具或其零、部件各部分形状前提下，力求制图简便。2.2家具及其零、部件的图形按正投影法绘制，并采用第一角投影法。3图纸幅面、图框、标题栏
3.1所有图纸的幅面见表1。
幅面代号
841X1189
594×841此内容来自标准下载网
3.2图框格式见图1。图框线用粗实线绘制。标题栏
420×594
297×420
标题栏
210×297
148×210
3.3必要时允许将图纸一边加长，加长量为原长的1/8倍数。特别需要可加长两边，加长量分别为原长的1/8倍数。见图2。
中华人民共和国轻工业部1991-11-25批准136
1992-08-01实施
QB/T 1338--1991

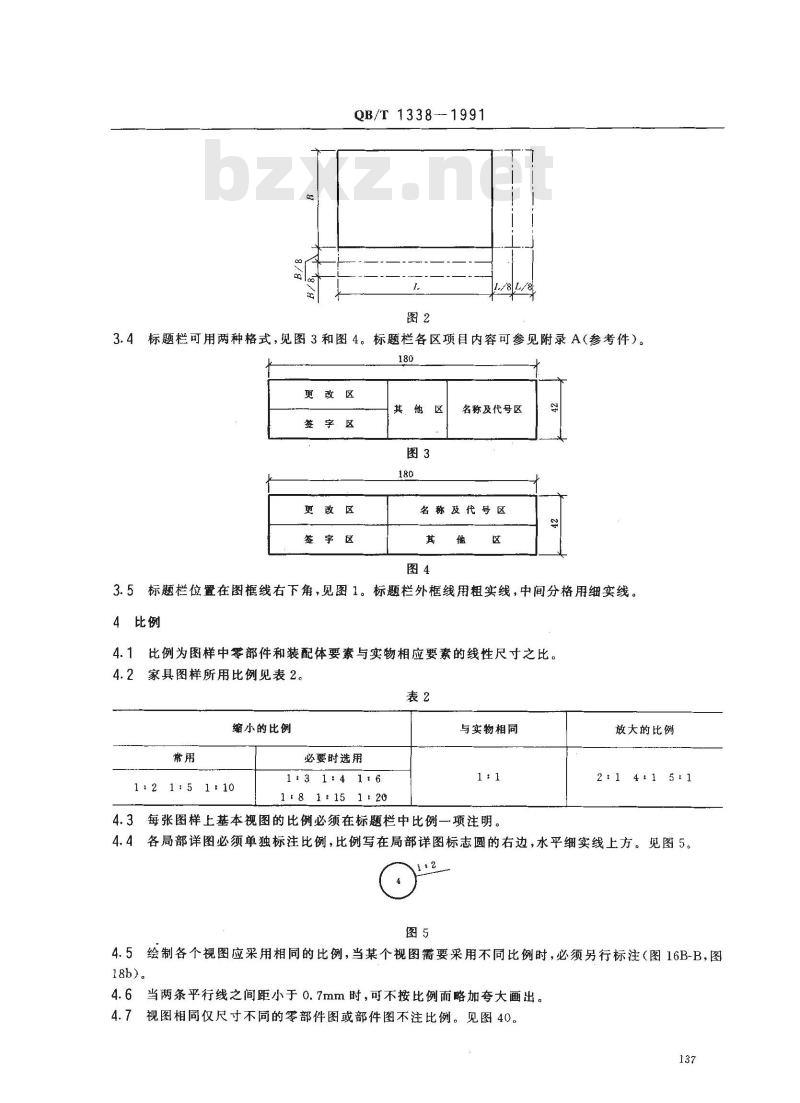

3.4标题栏可用两种格式，见图3和图4。标题栏各区项目内容可参见附录A（参考件）。180
更改区
签字区
更改区
签字区
名称及代号区
名称及代号区
3.5标题栏位置在图框线右下角，见图1。标题栏外框线用粗实线，中间分格用细实线，4比例
4.1比例为图样中零部件和装配体要素与实物相应要素的线性尺寸之比。4.2家具图样所用比例见表2。
缩小的比例
121:51:10
必要时选用
1t3 1:4 1:6
181：15120
与实物相同
4.3每张图样上基本视图的比例必须在标题栏中比例一项注明。放大的比例
2:14.15:1
4.4各局部详图必须单独标注比例，比例写在局部详图标志圆的右边，水平细实线上方。见图5。图5
4.5绘制各个视图应采用相同的比例，当某个视图需要采用不同比例时，必须另行标注（图16B-B，图18b)。
4.6当两条平行线之间距小于0.7mm时，可不按比例而略加夸大画出。4.7视图相同仅尺寸不同的零部件图或部件图不注比例。见图40。137

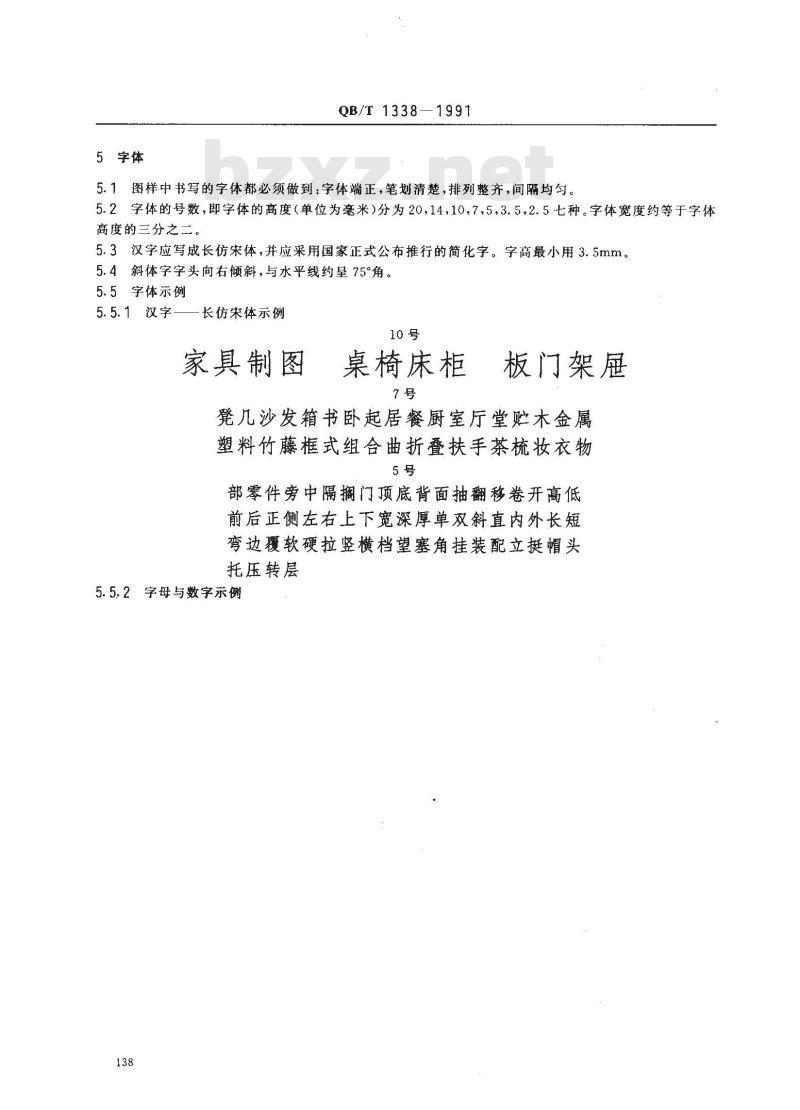

5字体
QB/T1338—1991
5.1图样中书写的字体都必须做到：字体端正，笔划清楚，排列整齐，间隔均勾。5.2字体的号数，即字体的高度（单位为毫米）分为20，14，10，7，5，3.5，2.5七种。字体宽度约等于字体高度的三分之二。
5.3汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。字高最小用3.5mm。5.4斜体字字头向右倾斜，与水平线约呈75°角。5.5字体示例
5.5.1汉字—
长仿宋体示例
家具制图
桌椅床柜
板门架屉
凳几沙发箱书卧起居餐厨室厅堂贮木金属塑料竹藤框式组合曲折叠扶手茶梳妆衣物5号
部零件旁中隔搁门顶底背面抽翻移卷开高低前后正侧左右上下宽深厚单双斜直内外长短弯边覆软硬拉竖横档望塞角挂装配立挺帽头托压转层

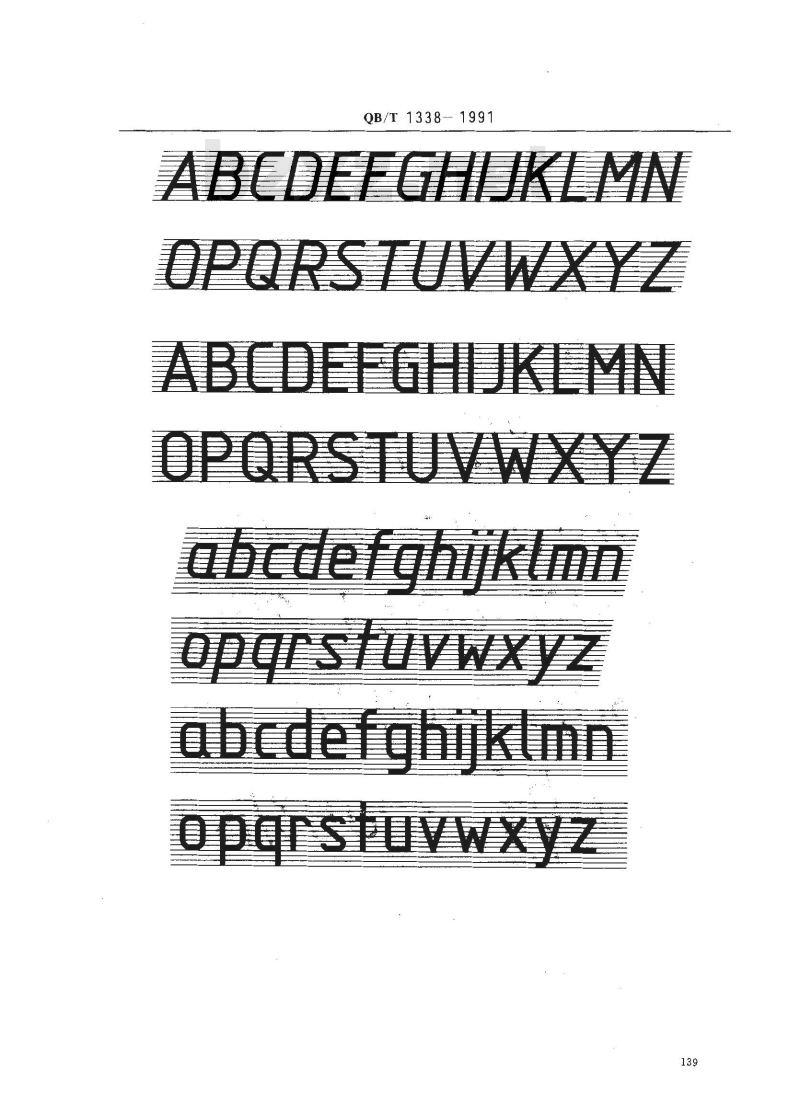

5.5.2字母与数字示例
QB/T1338
ABCDEEGHIIKLMN
OPORSIUVWXYZ
OPORSTIUVWXYZ
abcdefohiklmn
ODOCSIUVWXYZ
abcdefghiklmn
ODOLSTUVWXVZ
QB/T1338
1234567890
1234567890
750-704 160
96-0315-48H3
75f360/S4125PL
T60/s2/+037
6图线
6.1各种图线的名称、型式和宽度见表3。320H3/is2
6.2图线的宽度系列为0.18,0.25,0.35,0.5,0.7,1,1.4,2mm。注：需要缩微的图纸，不宜采用0.18mm线宽。140
粗实线
细实线
点划线
双点划线
双折线
波浪线
图线的般应用见表4。
图线名称
QB/T 1338—1991
a.基本视图中可见轮廉线（图6）b.局部详图索引标志（图6)
粗实线
粗虚线
细实线
点划线
a.切符号（图6)
b.局部详图可见轮线（图6）
c.局部详图标志（图6）
d.局部详图中连接件简化面法（图6)e。图框线及标题栏外框线
不可见轮廉线，包括玻璃等透明材料后面的轮廊线（图5、图8)局部详图中连接件外螺纹的简化画法（图6）a.尺寸线及尺寸界线（图6）
b.引出线(图6)
c．面线（图6）
d．各种人造板、成型空芯板的内轮廊线（图6）e小圆中心线、简化画法表示连接件位置线（图6）f.圆滑过渡的交线（图 6）
g.重合剖面轮廓线(图7)
h。表格的分格线
a，对称中心线（图6)
b.回转体轴线（图6、图7）
C.半视分界线（图6)
可动零、部件的外轨迹线（图8）d.
线宽度
b(0.25~~1mm)
b/3或更细
b/3或更细
6/3或更细
b/3或更细
b/3或更细
b/3或更细（徒手绘制）
图线名称
双点划线
双折线
波浪线
QB/T 1338—1991
续表4
a：假想轮廓线（图6)
b.表示可动部分在极限位置或中间位置时的轮廊线（图8)a。假想断开线（图 6）
b、阶梯视的分界线（图6）
a.假想断开线（图7)
b．回转体断开线(图 7)
C．局部剖视的分界线（图6)
(7)应
(6)a、c
木螺钉 GB 100—86
7剖面符号及图例
QB/T 1338—1991
7.1当家具或零、部件画成剖视及剖面图时，假想被剖切的部分，一般应画出剖面符号，以表示已被剖切部分和零件材料的类别。剖面符号用线（剖面线）均为细实线。部面符号见表5。143
横剖方材
（断面）
胶合板
（不分层数）：
刨花板
细横剖
QB/T1338-1991
纤维板
（薄皮）
有机玻璃
填充料
砖石料
7.2木材中方材横剖的面符号以相交两直线为主。板材不得用相交两直线。在基本视图中木材纵剖时若影响图面清晰，允许省略剖面符号。7.3胶合板层数用文字注明，在视图中很薄时可不画剖面符号。剖面符号细实线方向均与主要轮廊线呈30%
7.4基本视图中，覆面刨花板、细木工板、空芯板等的覆面部分，与轮廉线合并，不需单独表示。7.5金属剖面符号为与主要轮廊线呈45°倾斜的细实线。在视图中当金属厚度等于或小于2mm时，则剖面涂黑。
7.6部分材料如玻璃、镜子等在视图中也可画出图例以表示其材料。画法见表6。对表面木材纹理有特殊要求时也可在视图中画出。
剖面符号
空芯板
8视图基本画法
QB/T1338—1991
续表6
剖面符号
8.1家具或其零、部件向投影面投影所得的图形为视图。基本投影面为正六面体的六个面，向基本投影面投影所得的视图为基本视图。其中主视图、左视图和俯视图为最常用，见图9。其余三个为右视图、仰视图和后视图，见图10。
8.2各基本视图按规定位置布置，不必标注视图名称。必要时视图位置有变动或不在同一张图纸上的情况下，除主视图外都必须标注视图名称。8.3当家具某部分向不平行于基本投影面所得的视图称斜视图，如图11a。斜视图必须在其上方标出视图名称（图11a中“A向”）。在相应的视图附近用箭头指明投影方向，并注上同样的字母（图11）。8.4斜视图一般按投影关系配置。见图11a。如有必要，在不引起误解情况下允许将图形旋转呈水平位置，但图名要加上旋转两字。如图11b中A向旋转。a
右视图
主视图
QB/T 1338--1991
左视图
续图9
御视趣
主视图
俯视图
左视图
俯视图
后视图
QB/T1338-
A向旋转
8.5家具某部分向基本投影面投影所得的视图称局部视图。局部视图一般用双折线或波浪线断开。图形上方应标出名称如“A向”，在相应的视图附近用箭头指明投影方向。见图12。A向
8.6绕对称中心均匀分布的结构部分，在另一视图上可画成对称图形。见图13。图13
9剖视
9.1视图
