【机械行业标准(JB)】 剪羊毛机 刀片

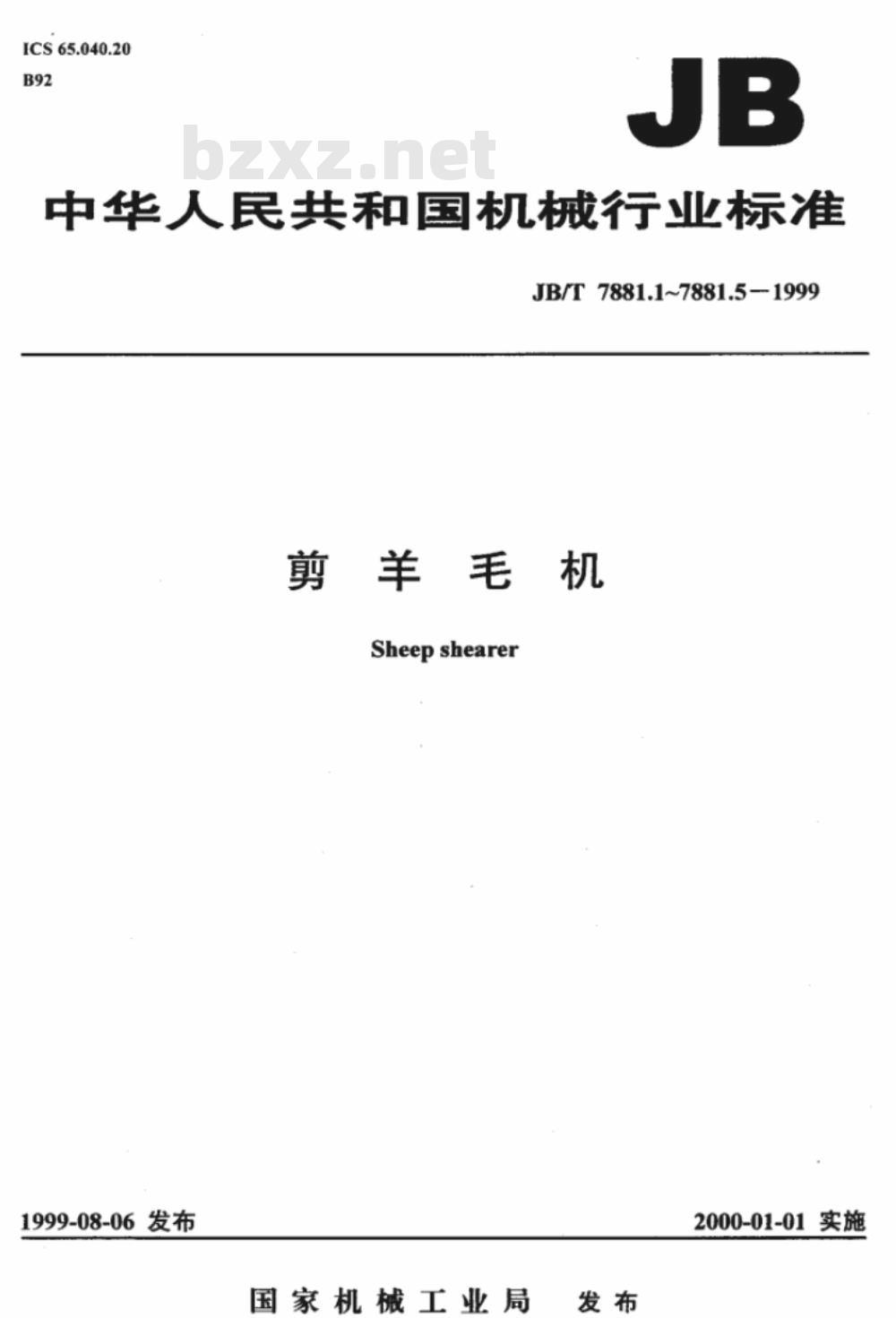

ICS65.040.20
中华人民共和国机械行业标准
JB/T7881.1~7881.5-1999
剪羊毛机
Sheep shearerWww.bzxZ.net
1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T7881.5-1999

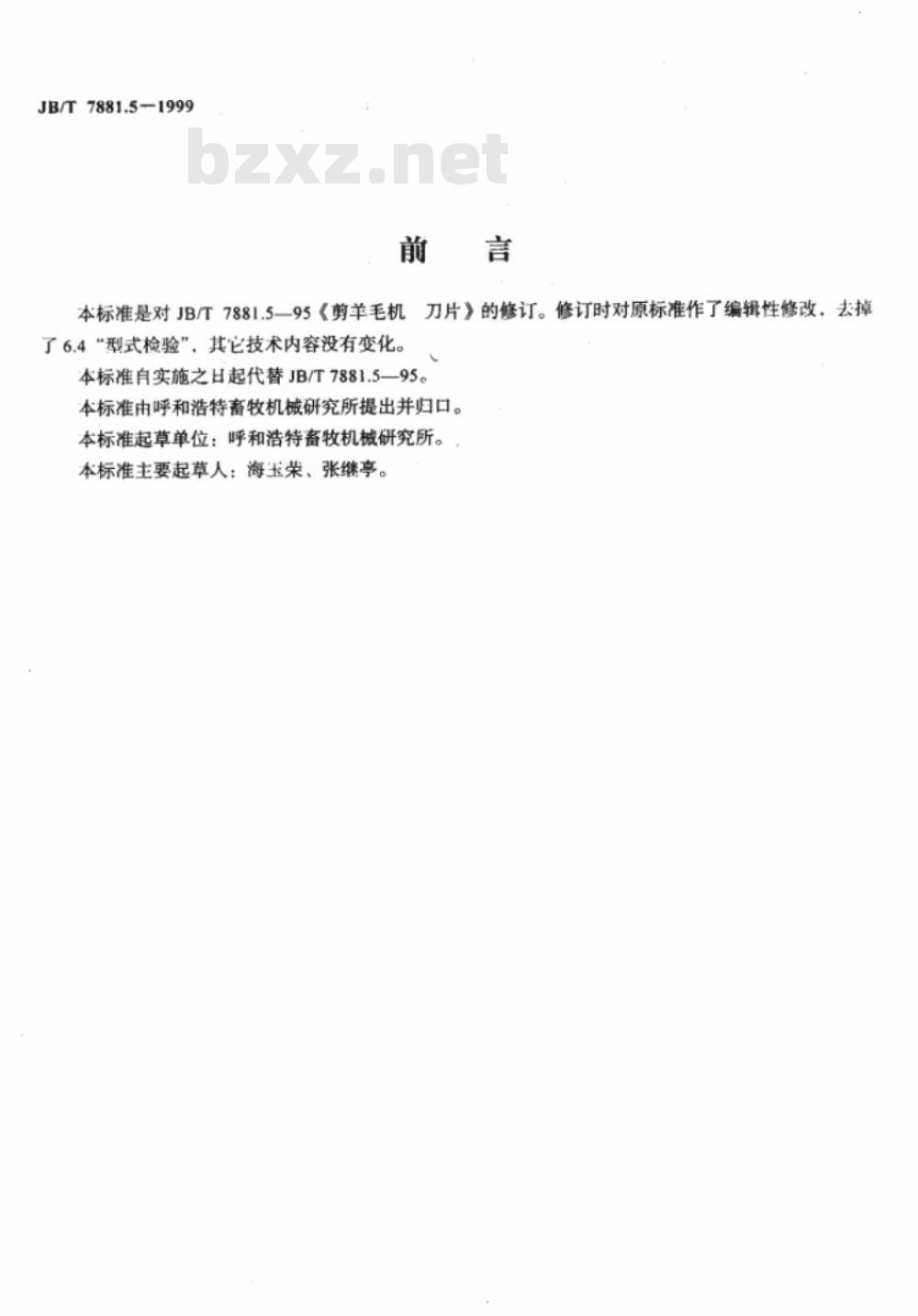

本标准是对JB/T7881.5一95《剪羊毛机刀片》的修订。修订时对原标准作了编辑性修改，去掉了6.4“型式检验”，其它技术内容没有变化。本标准自实施之起代替JB/T7881.5—95。本标准由呼和浩特畜牧机械研究所提出并归口。本标准起草单位：呼和浩特畜牧机械研究所。本标准主要起草人：海玉荣、张继亭。范围

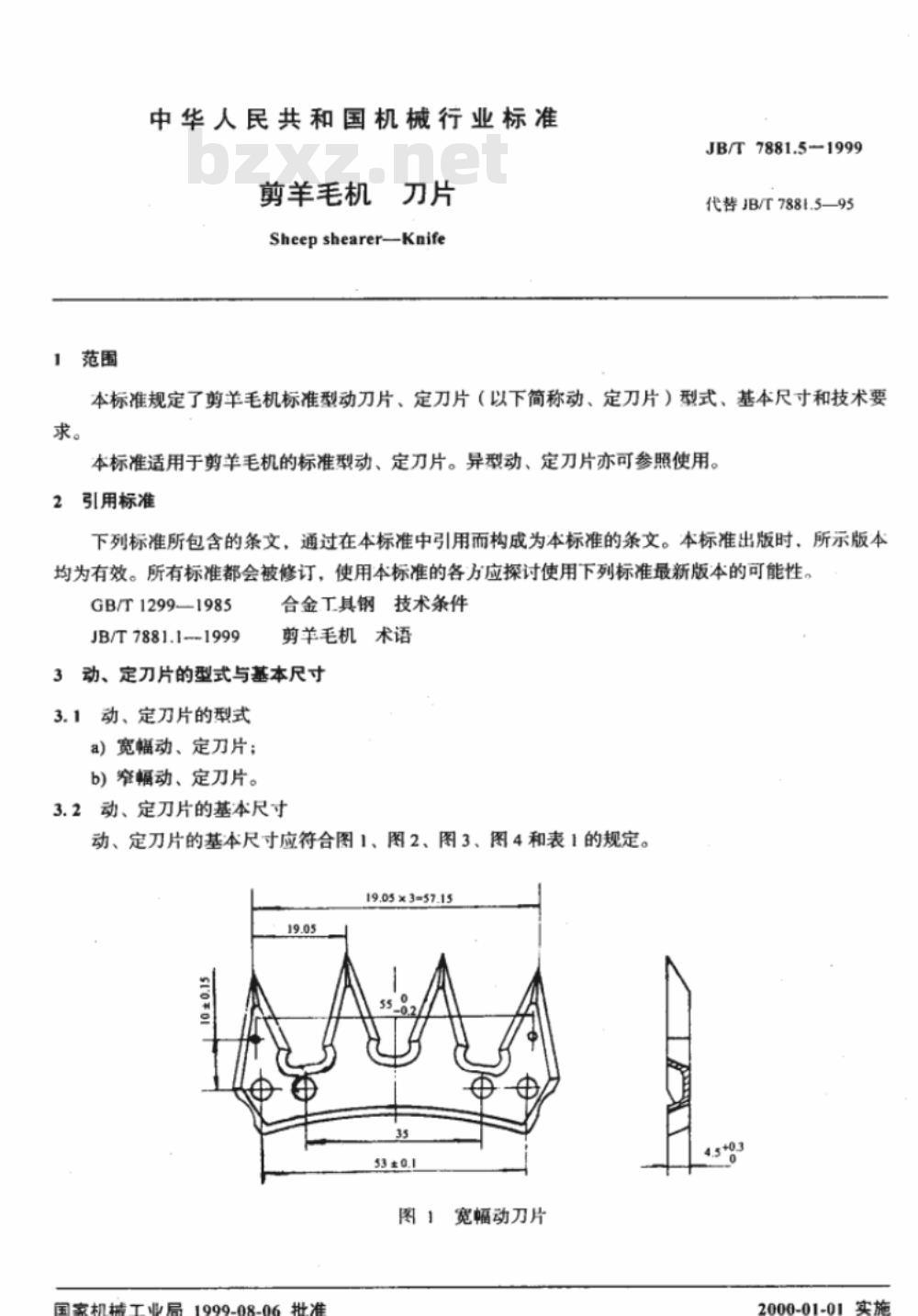

中华人民共和国机械行业标准
剪羊毛机刀片
Sheepshearer-Knife
JB/T7881.5-1999
代替JB/T7881.5—95
本标准规定了剪羊毛机标准型动刀片、定刀片（以下简称动、定刀片）型式、基本尺寸和技术要求。
本标准适用于剪羊毛机的标准型动、定刀片。异型动、定刀片亦可参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时、所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1299—1985
JB/T7881.1---1999
合金工具钢技术条件
剪羊毛机术语
3动、定刀片的型式与基本尺寸
3.1动、定刀片的型式
a）宽幅动、定刀片；
b）窄幅动、定刀片。
3.2动、定刀片的基本尺寸
动、定刀片的基本尺寸应符合图1、图2、图3、图4和表1的规定。19.05 x 3=57.15
宽幅动刀片
国家机械
1999-08-06批准
2000-01-01实施
JB/T7881.51999
635x12=76.2

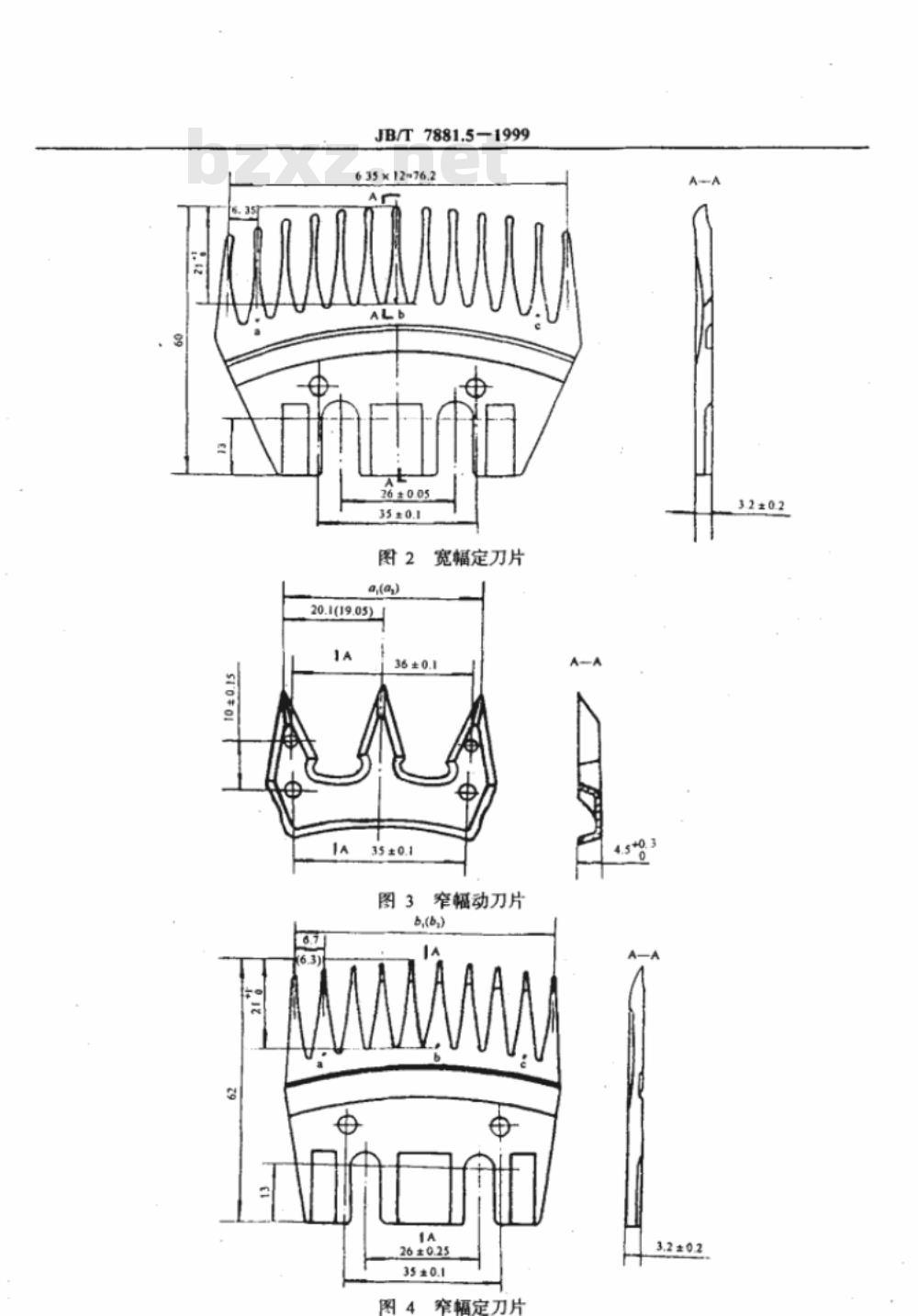

宽幅定刀片
20.1(19.05)
图3窄幅动刀片
b,(b,)
窄定刀片

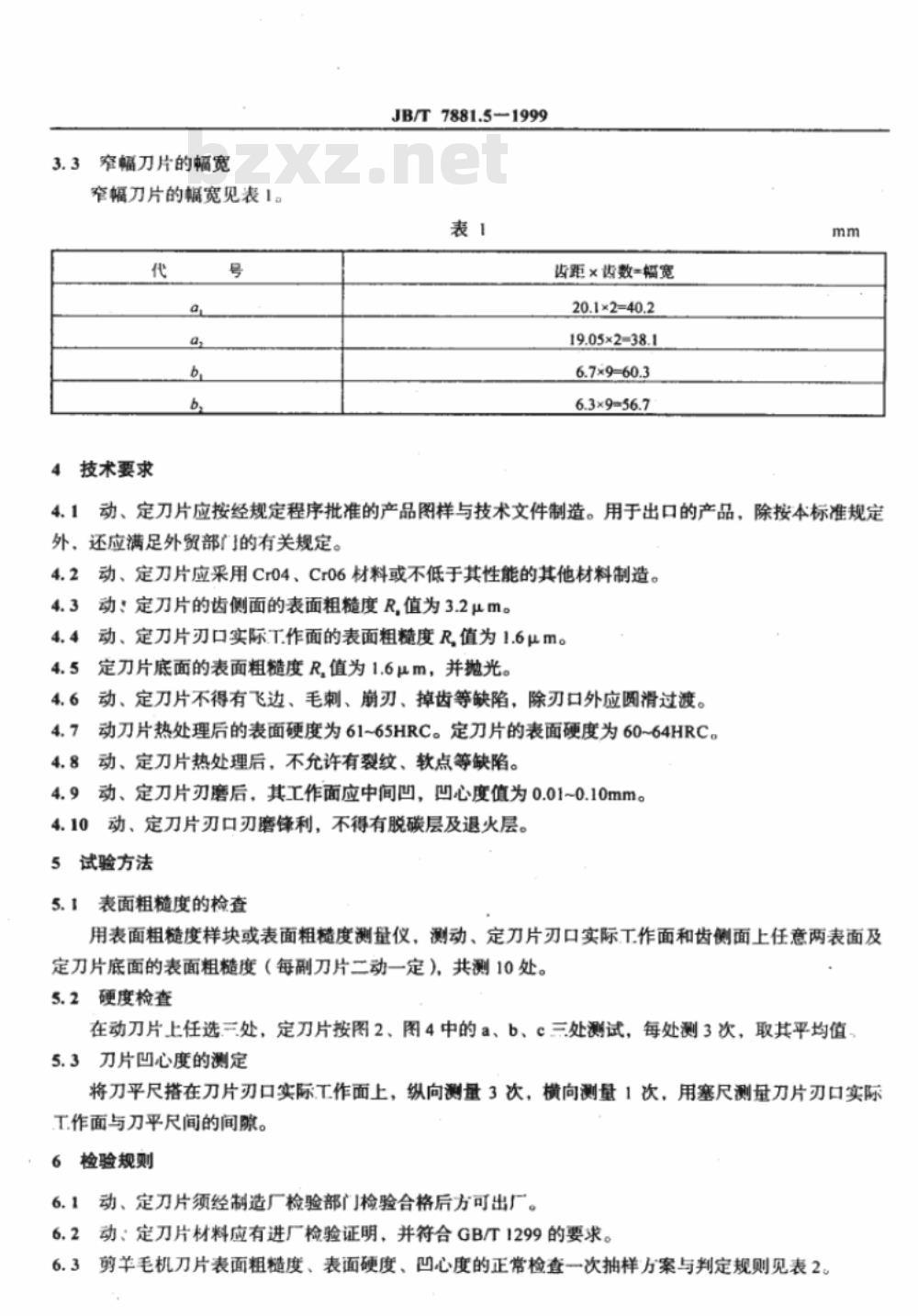

3.3窄幅刀片的幅宽
窄幅刀片的幅宽见表1。
4技术要求
JB/T7881.5-1999
齿距×齿数=幅宽
20.1×2=40.2
19.05×2=38.1
6.7×9-60.3
6.3×9=56.7
4.1动、定刀片应按经规定程序批准的产品图样与技术文件制造。用于出口的产品，除按本标准规定外还应满足外贸部的有关规定。4.2动、定刀片应采用Cr04、Cr06材料或不低于其性能的其他材料制造。动：定刀片的齿侧面的表面粗糙度R，值为3.2μm。4.3
动、定刀片刃口实际T.作面的表面粗糙度R值为1.6μm。定刀片底面的表面粗糙度R值为1.6μm，并抛光。4.6
动、定刀片不得有飞边、毛刺、崩刃、掉齿等缺陷，除刃口外应圆滑过渡。4.7
动刀片热处理后的表面硬度为61~65HRC。定刀片的表面硬度为60~64HRC。动、定刀片热处理后，不允许有裂纹、软点等缺陷。动、定刀片刃磨后，其工作面应中间凹，凹心度值为0.01~0.10mm。动、定刀片刃口刃磨锋利，不得有脱碳层及退火层。5试验方法
5.1表面粗糙度的检查
用表面粗糙度样块或表面粗糙度测量仪，测动、定刀片刃口实际工作面和齿侧面上任意两表面及定刀片底面的表面粗糙度（每副刀片二动一定），共测10处。5.2硬度检查
在动刀片上任选二处，定刀片按图2、图4中的a、b、c三处测试，每处测3次，取其平均值5.3刀片凹心度的测定
将刀平尺搭在刀片刃口实际工作面上，纵向测量3次，横向测量1次，用塞尺测量刀片刃口实际工作面与刀平尺间的间隙。
6检验规则
6.1动、定刀片须经制造厂检验部门检验合格后方可出厂。6.2动、定刀片材料应有进厂检验证明、并符合GB/T1299的要求。6.3剪羊毛机刀片表面粗糙度、表面硬度、凹心度的正常检查一次抽样方案与判定规则见表2。批众
抽样方案
判定规则
项月名称
项目数
检查水平
样本字码
样本数
注：每个样本包括二动一定刀片。JB/T7881.5-1999
N=281~500
表面粗糙度
表面硬度
叫心度
当被检查的不合格数小于或等于Ac时，整批产品最终判为接收；当被检查的不合格数大于或等于Re时，则整批产品被判为拒收。7标志、包装与购存
7.1在动、定刀片非工作面的中部应有商标。7.2动、定刀片在出厂时，都应进行防腐蚀处理，采用盒式包装。盒上应有产品标志，包括以下内容a）制造厂名；
b）产品名称；
c）产品型号；
d）制造日期或生产批号。
7.3随机文件应包括：
a）产品检验合格证：
b）三包凭证。
7.4包装完好的产品应存放在干燥、通风、无酸性气体的库房内。8质量保证期
用户在遵守剪羊毛机使用说明书所规定的使用条件下，在一年的三包期内确因制造质量不良发生损坏，其销售者、修理者、生产者按“农业机械产品修理、更换、退货责任规定”的要求，应负责包修、包换、包退。
