【机械行业标准(JB)】 剪羊毛机 术语

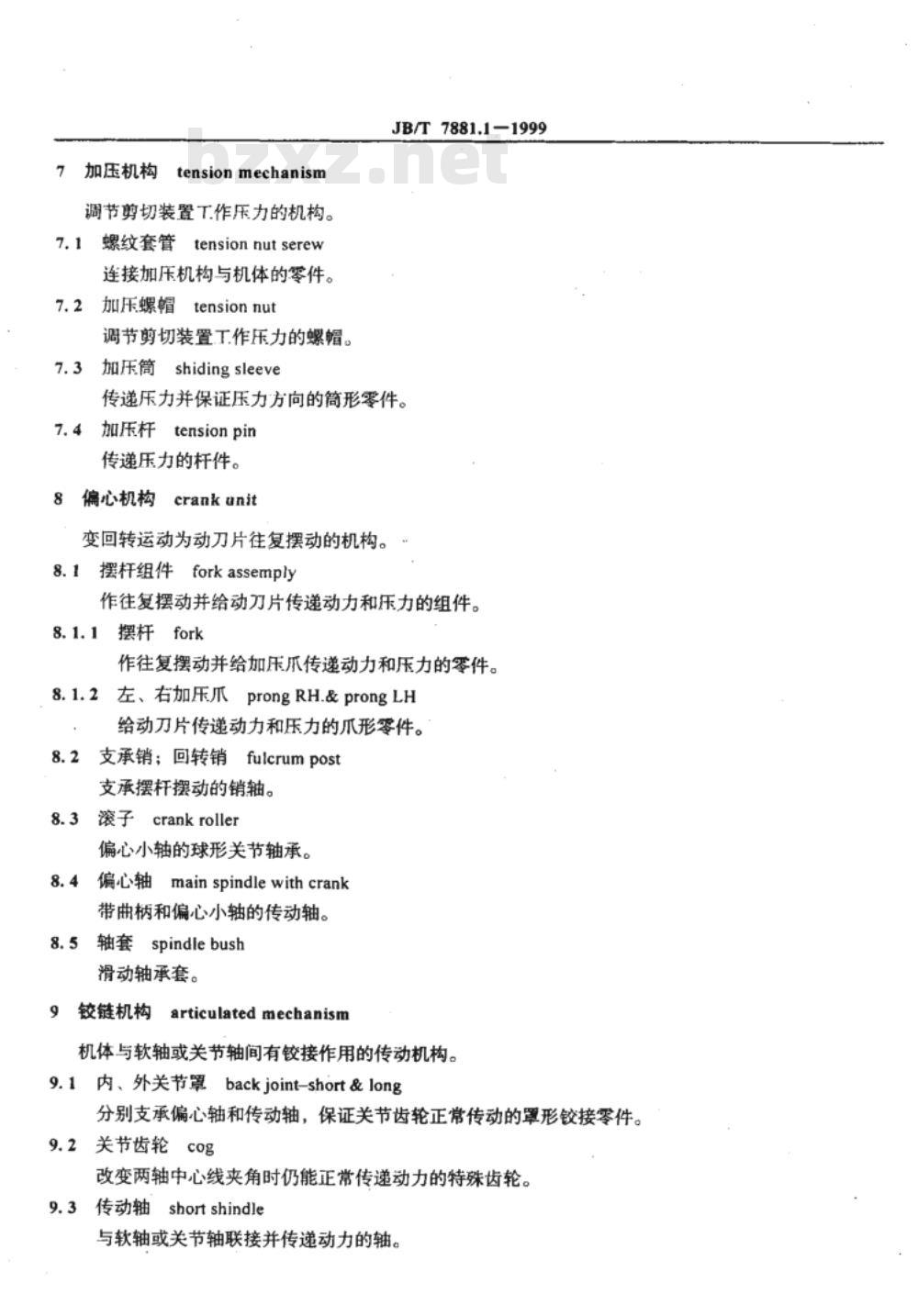

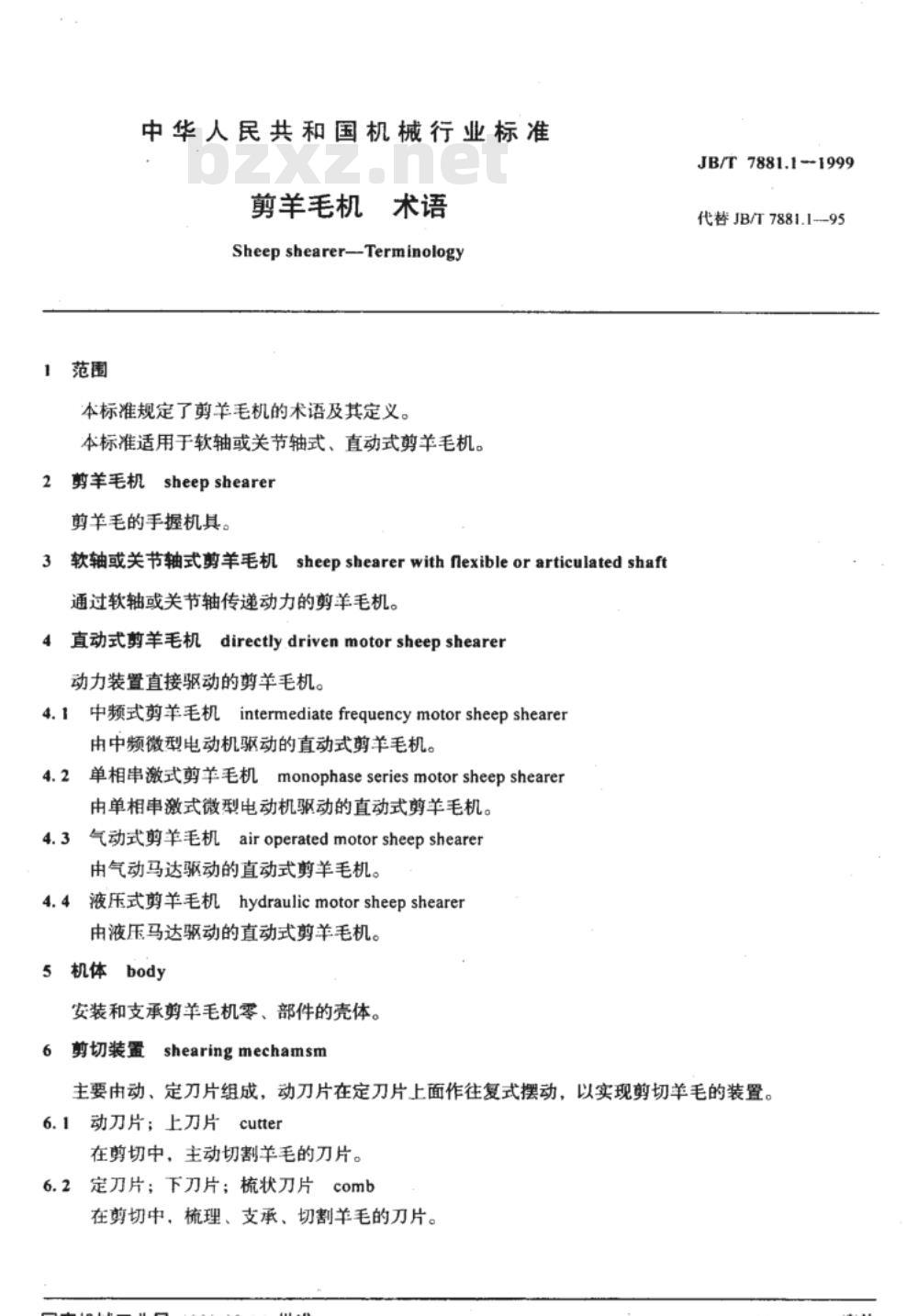

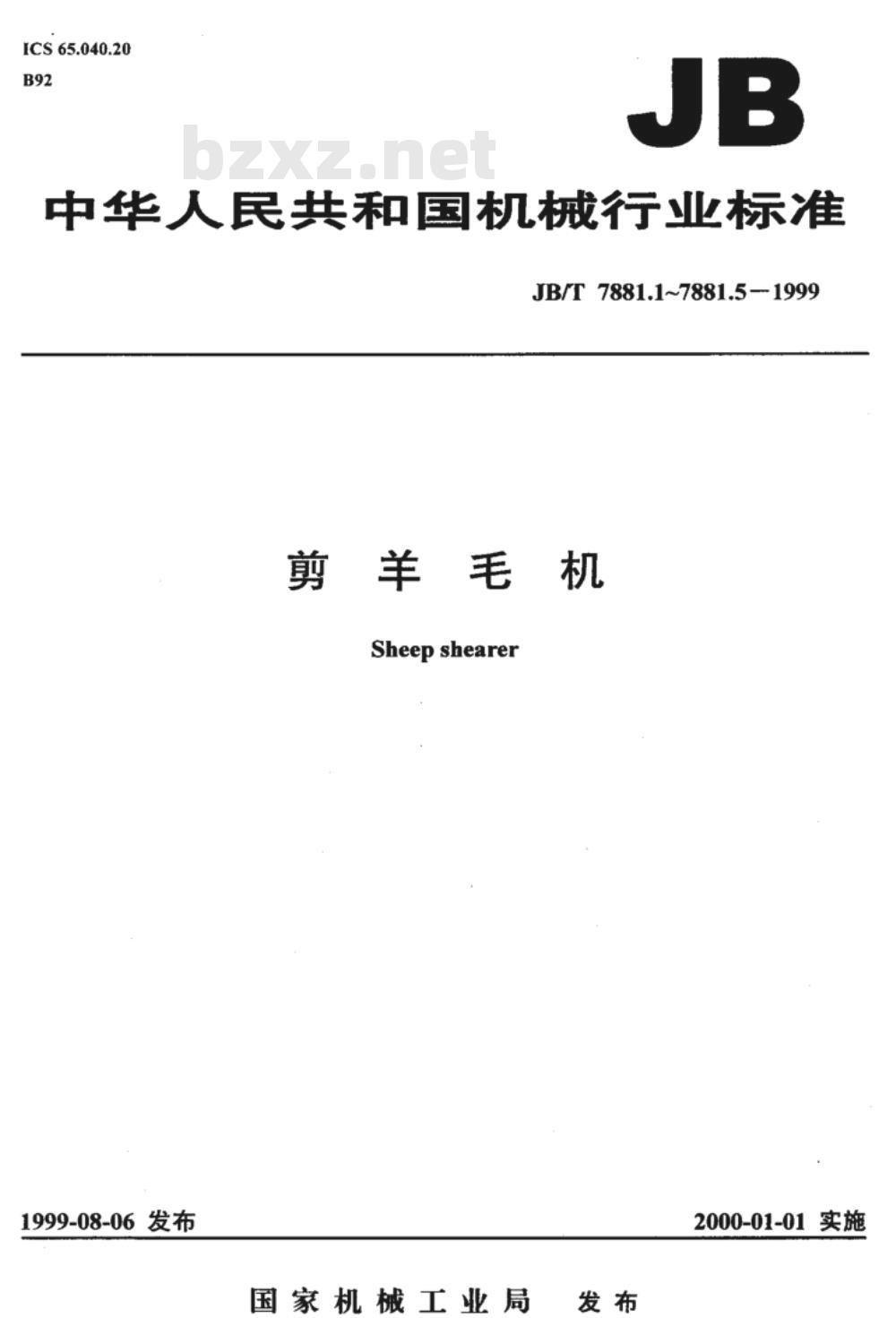

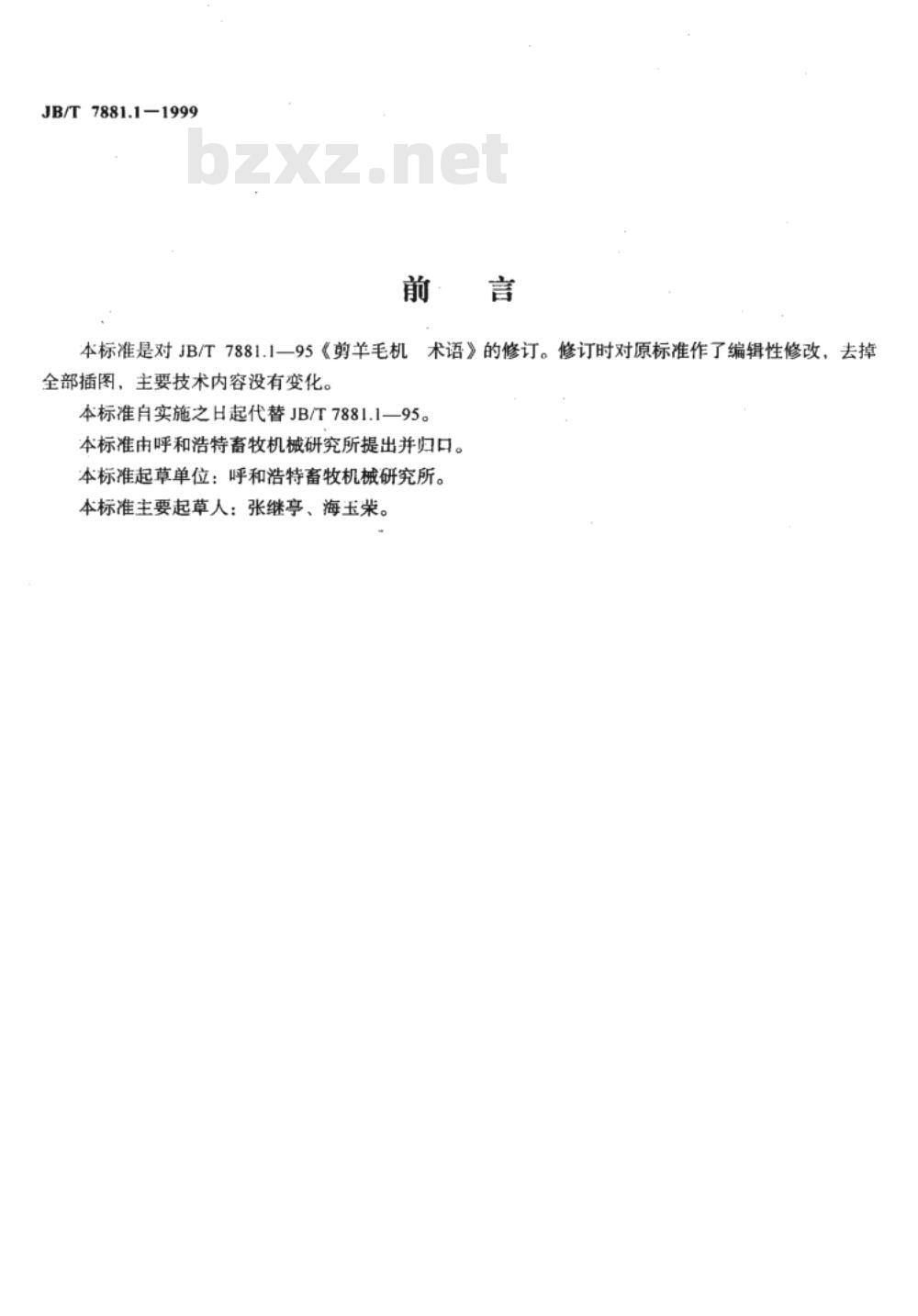

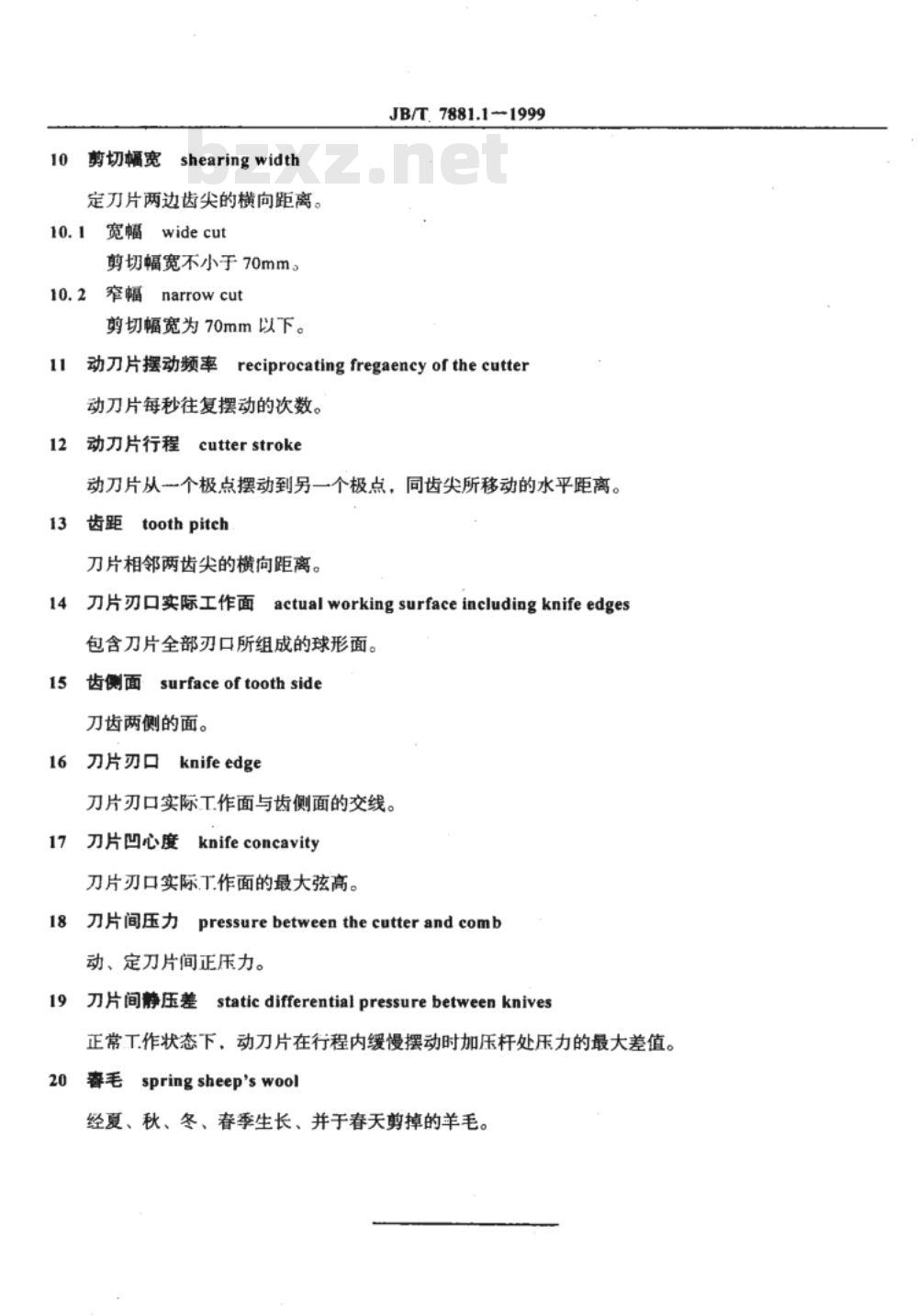

JB/T7881.1-1999 剪羊毛机 Sheep shearer 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局发布 前言 本标准是对JB/T7881.1—95《剪羊毛机术语》的修订。修订时对原标准作了编辑性修改，去掉全部插图，主要技术内容没有变化。本标准自实施之日起代替JB/T7881.1—95。本标准由呼和浩特畜牧机械研究所提出并归口。 本标准起草单位：呼和浩特畜牧机械研究所。 本标准主要起草人：张继亭、海玉荣。 1 范围 本标准规定了剪羊毛机的术语及其定义。本标准适用于软轴或关节轴式、直动式剪羊毛机。 3 剪羊毛机 (Sheep shearer)：剪羊毛的手握机具。 4 软轴或关节轴式剪羊毛机 (Sheep shearer with flexible or articulated shaft)：通过软轴或关节轴传递动力的剪羊毛机。 4.1 直动式剪羊毛机 (Directly driven motor sheep shearer)：动力装置直接驱动的剪羊毛机。 4.1 中频式剪羊毛机 (Intermediate frequency motor sheep shearer)：由中频微型电动机驱动的直动式剪羊毛机。 4.2 单相串激式剪羊毛机 (Monophase series motor sheep shearer)：由单相串激式微型电动机驱动的直动式剪羊毛机。 4.3 气动式剪羊毛机 (Air operated motor sheep shearer)：由气动马达驱动的直动式剪羊毛机。 4.4 液压式剪羊毛机 (Hydraulic motor sheep shearer)：由液压马达驱动的直动式剪羊毛机。 5 机体 (Body)：安装和支承剪羊毛机零部件的壳体。 6 剪切装置 (Shearing mechanism)：主要由动、定刀片组成，动刀片在定刀片上面作往复式摆动，以实现剪切羊毛的装置。 6.1 动刀片；上刀片 (Cutter)：在剪切中，主动切割羊毛的刀片。 6.2 定刀片；下刀片；梳状刀片 (Comb)：在剪切中，梳理、支承、切割羊毛的刀片。 7 加压机构 (Tension mechanism)：调节剪切装置压力的机构。 7.1 螺纹套管 (Tension nut screw)：连接加压机构与机体的零件。 7.2 加压螺帽 (Tension nut)：调节剪切装置工作压力的螺帽。 7.3 加压筒 (Sliding sleeve)：传递压力并保证压力方向的筒形零件。 7.4 加压杆 (Tension pin)：传递压力的杆件。 8 偏心机构 (Crank unit)：变回转运动为动刀片往复摆动的机构。 8.1 摆杆组件 (Fork assembly)：作往复摆动并给动刀片传递动力和压力的组件。 8.1.1 摆杆 (Fork)：作往复摆动并给加压爪传递动力和压力的零件。 8.1.2 左、右加压爪 (Prong LH & prong RH)：给动刀片传递动力和压力的爪形零件。 8.2 支承销；回转销 (Fulcrum post)：支承摆杆动的销轴。 8.3 滚子 (Crank roller)：偏心小轴的球形关节轴承。 8.4 偏心小轴 (Main spindle with crank)：带曲柄和偏心小轴的传动轴。 8.5 轴套 (Spindle bush)：滑动轴承套。 9 铰链机构 (Articulated mechanism)：机体与软轴或关节轴间有铰接作用的传动机构。 9.1 内、外关节罩 (Back joint-short & long)：分别支承偏心轴和传动轴，保证关节齿轮正常传动的罩形铰接零件。 9.2 关节齿轮 (Cog)：改变两轴中心线夹角时仍能正常传递动力的特殊齿轮。 9.3 传动轴 (Short spindle)：与软轴或关节轴联接并传递动力的轴。 10 剪切幅宽 (Shearing width)：定刀片两边齿尖的横向距离。 10.1 宽幅 (Wide cut)：剪切幅宽不小于70mm。 10.2 窄幅 (Narrow cut)：剪切幅宽为70mm以下。 11 动刀片摆动频率 (Reciprocating frequency of the cutter)：动刀片每秒往复摆动的次数。 12 动刀片行程 (Cutter stroke)：动刀片从一个极点摆动到另一个极点，同齿尖所移动的水平距离。 13 齿距 (Tooth pitch)：刀片相邻两齿尖的横向距离。 14 刀片刃口实际工作面 (Actual working surface including knife edges)：包含刀片全部刃口所组成的球形面。 15 齿侧面 (Tooth side)
