ICS65.060.20
中华人民共和国机械行业标准
JB/T7877-1999
neqIso5679:1979
土壤耕作机械
凹面圆盘
Equipmentfor working the soilConcave disks1999-08-06发布
国家机械工业局
2000-01-01实施
JB/T7877-1999

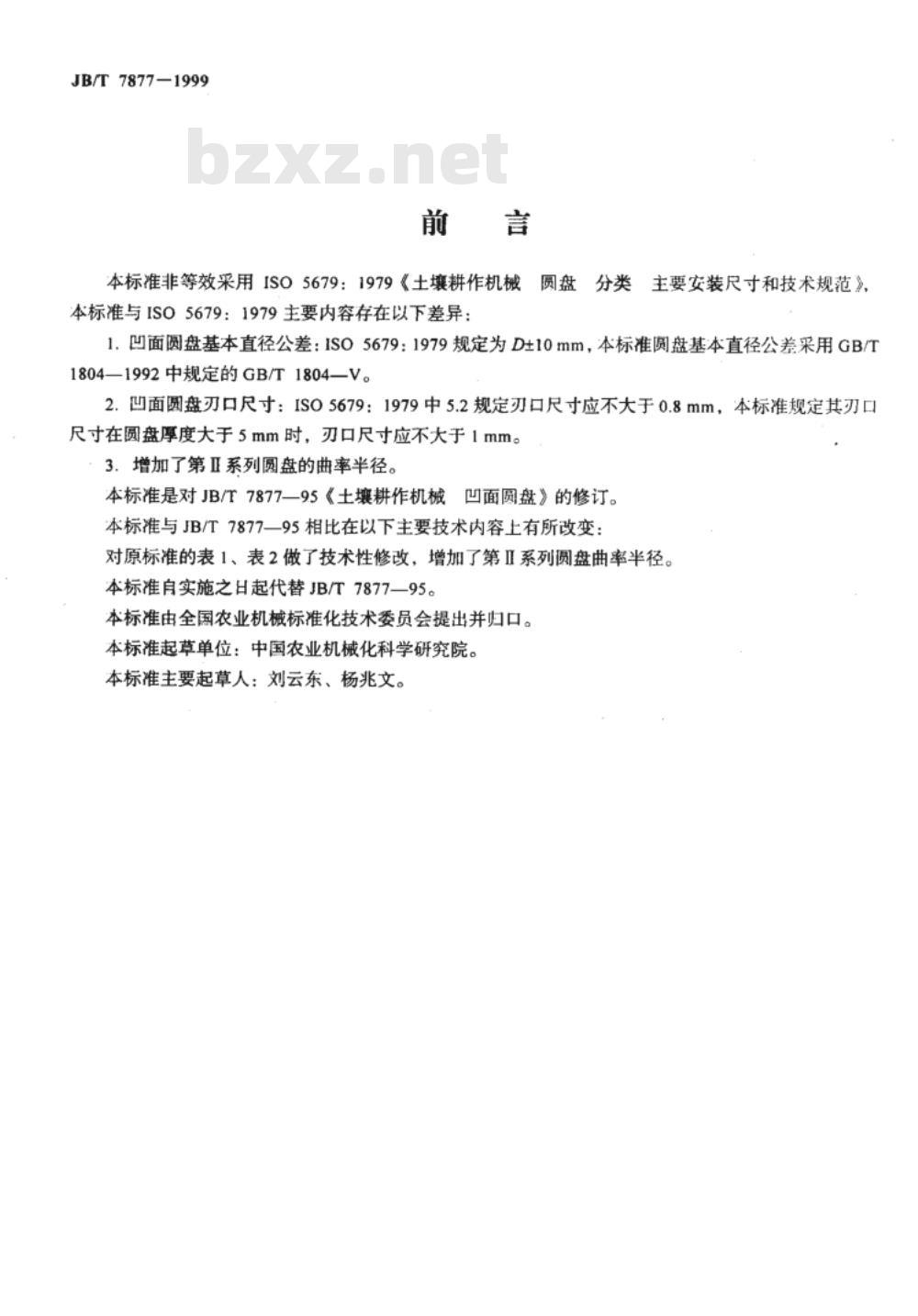

本标准非等效采用ISO5679：1979《土壤耕作机械圆盘分类主要安装尺寸和技术规范》，本标准与ISO5679：1979主要内容存在以下差异：1.凹面圆盘基本直径公差：ISO5679：1979规定为D±10mm，本标准圆盘基本直径公差采用GB/T1804—1992中规定的GB/T1804—V。2.凹面圆盘刃口尺寸：ISO5679：1979中5.2规定刃口尺寸应不大于0.8mm，本标准规定其刃口尺寸在圆盘厚度大于5mm时，刃口尺寸应不大于1mm。3.增加了第Ⅱ系列圆盘的曲率半径。本标准是对JB/T7877一95《土壤耕作机械凹面圆盘》的修订。本标准与JB/T7877一95相比在以下主要技术内容上有所改变：对原标准的表1、表2做了技术性修改增加了第Ⅱ系列圆盘曲率半径。本标准自实施之日起代替JB/T7877—95。本标准由全国农业机械标准化技术委员会提出并归口。本标准起草单位：中国农业机械化科学研究院。本标准主要起草人：刘云东、杨兆文。1范围

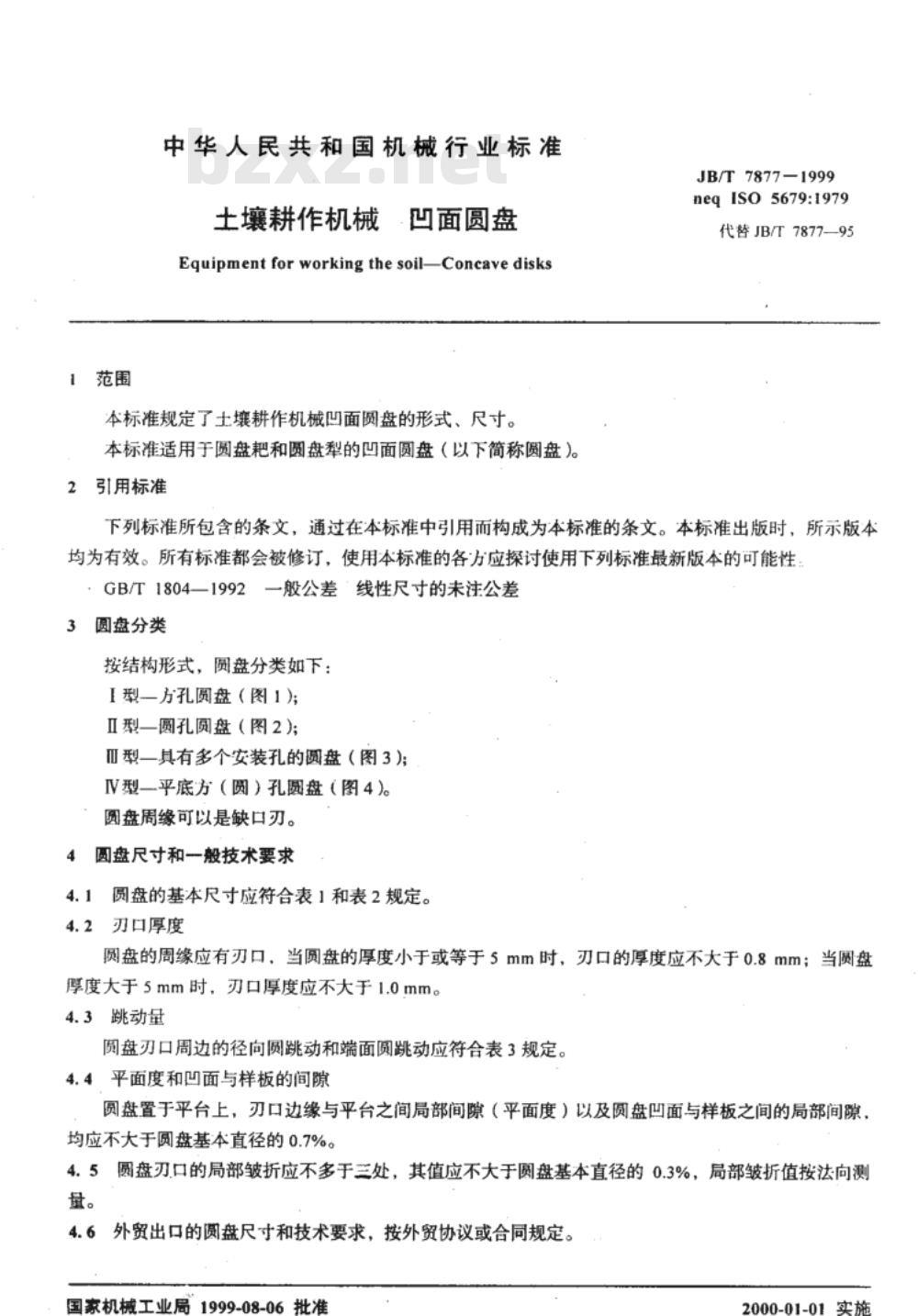

中华人民共和国机械行业标准
土壤耕作机械·凹面圆盘
Eguipmentfor workingthe soilConcavedisks本标准规定了土壤耕作机械凹面圆盘的形式、尺寸。本标准适用于圆盘粑和圆盘型的凹面圆盘（以下简称圆盘）。2引用标准
JB/T7877-1999
neqIso5679:1979
代替JB/T7877—95
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T1804一1992一般公差线性尺寸的未注公差3圆盘分类
按结构形式，圆盘分类如下：

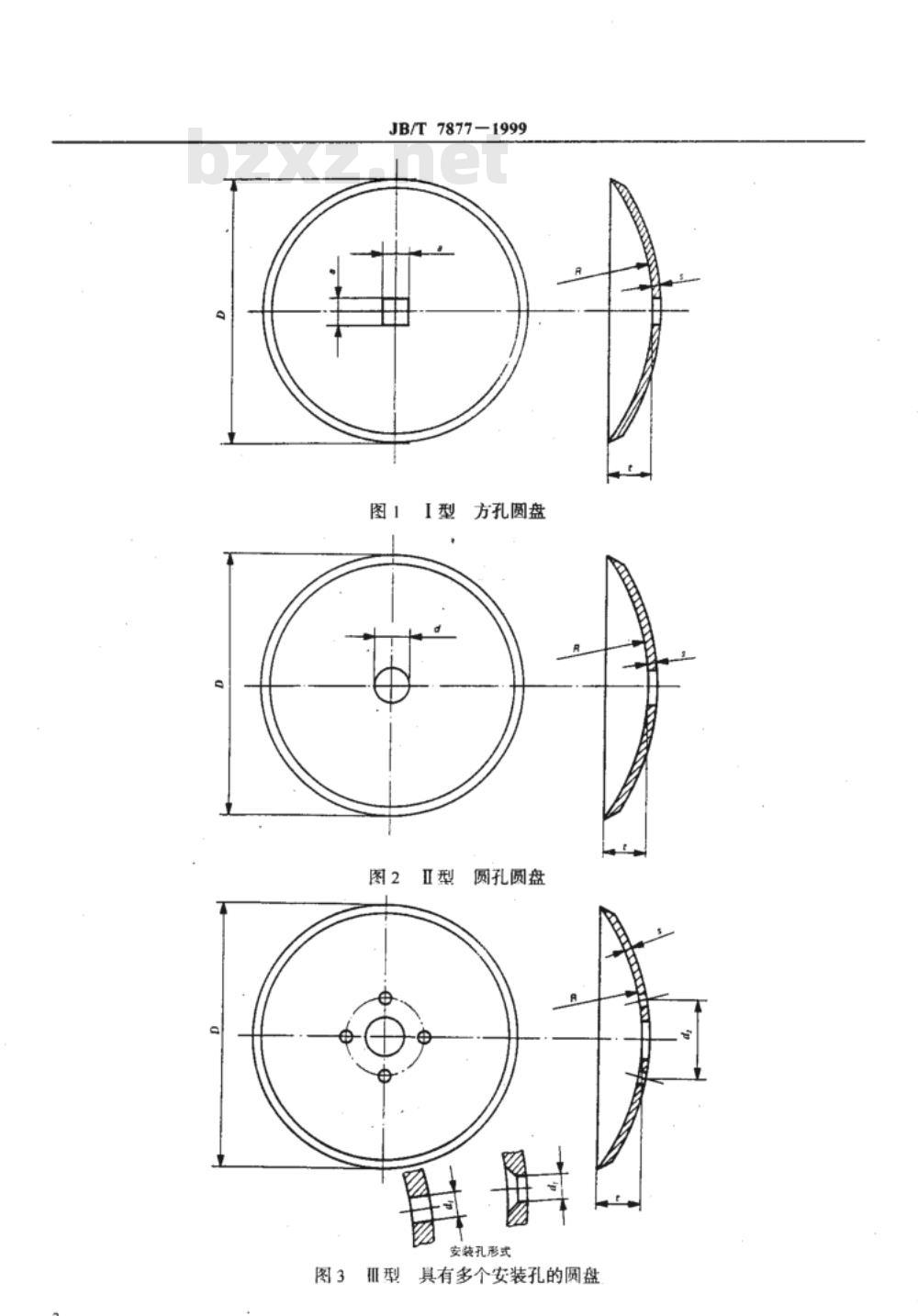

I型一方孔圆盘（图1）；
Ⅱ型一圆孔圆盘（图2)；
Ⅲ型一具有多个安装孔的圆盘（图3)）;V型一平底方（圆）孔圆盘（图4）。圆盘周缘可以是缺口刃。
4圆盘尺寸和一般技术要求
4.1圆盘的基本尺寸应符合表1和表2规定。4.2刃口厚度
圆盘的周缘应有刃口，当圆盘的厚度小于或等于5mm时，刃口的厚度应不大于0.8mm；当圆盘厚度大于5mm时，刃口厚度应不大于1.0mm。4.3跳动量
圆盘刃口周边的径向圆跳动和端面圆跳动应符合表3规定。4.4平面度和凹面与样板的间隙
圆盘置于平台上，刃口边缘与平台之间局部间隙（平面度）以及圆盘凹面与样板之间的局部间隙，均应不大于圆盘基本直径的0.7%。4.5圆盘刃.口的局部皱折应不多于三处，其值应不大于圆盘基本直径的0.3%，局部皱折值按法向测量。
4.6外贸出口的圆盘尺寸和技术要求，按外贸协议或合同规定。国家机械工业局1999-08-06批准2000-01-01实施
JB/T7877-1999
I型方孔圆盘
圆孔圆盘
安装孔形式
图3Ⅲ型具有多个安装孔的圆盘
基本直径
方孔尺寸Www.bzxZ.net
JB/T7877-1999

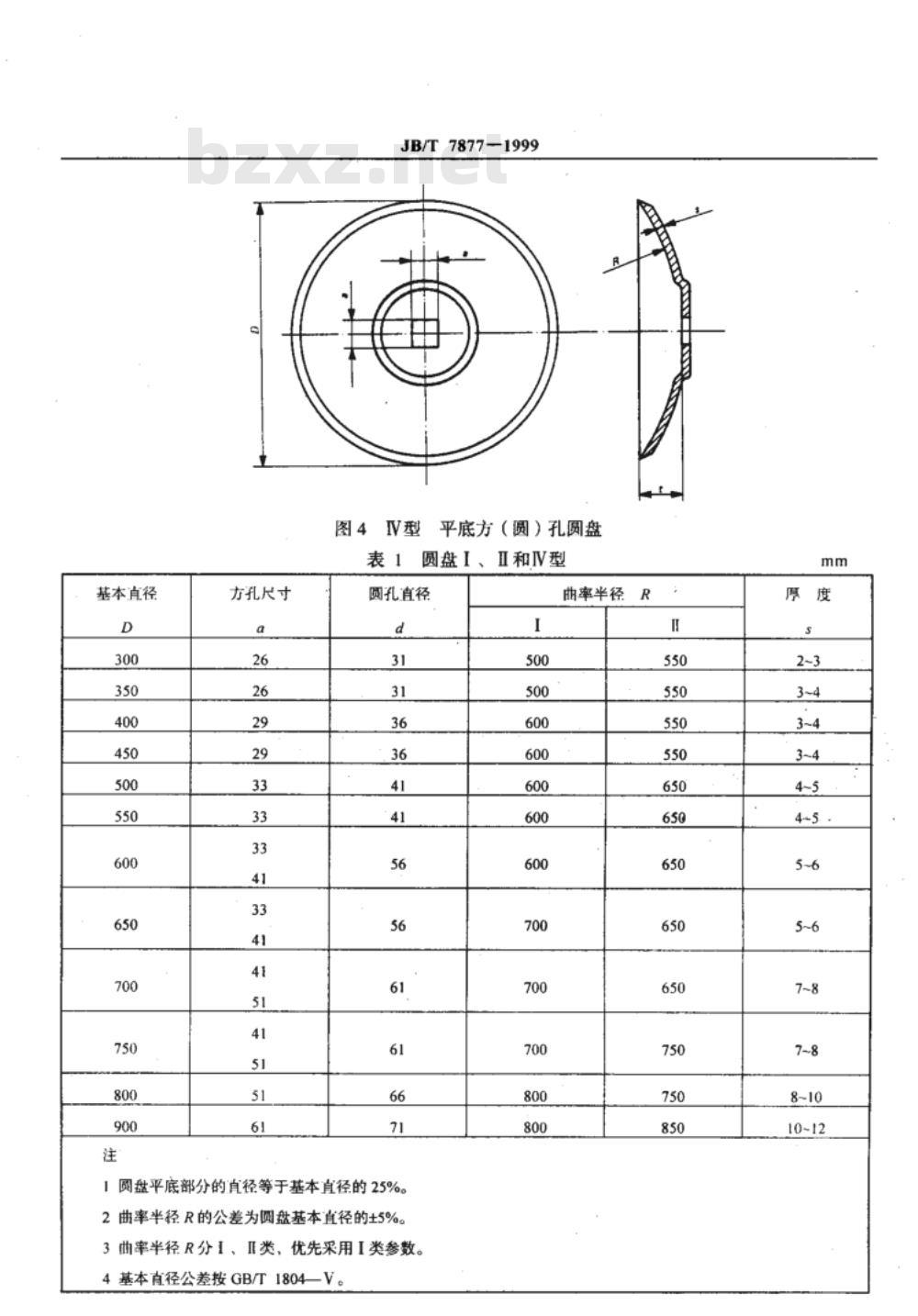

图4V型平底方（圆）孔圆盘
表1圆盘I、Ⅱ和IV型
圆孔直径
1圆盘平底部分的直径等于基本直径的25%。2曲率半径R的公差为圆盘基本直径的±5%3曲率半径R分I、Ⅱ类、优先采用I类参数。4基本直径公差按GB/T1804—V。I
曲率半径R
基本直径
阅孔直径
安装孔
节圆直径
1安装孔为方孔时，其边长为圆孔d,之值。JB/T7877-1999
表2圆盘耶型
（个）
2曲率半径R的公差为圆盘基本直径的±5%。3曲率半径R分I、IⅡI类，优先采用1类参数。4基本直径公差按GB/T1804V。
曲率半径R
表3圆盘的跳动量
基本直径D
注：圆盘包括单孔多孔两种类型。径向圆跳动（max）
端面圆跳动（max）
