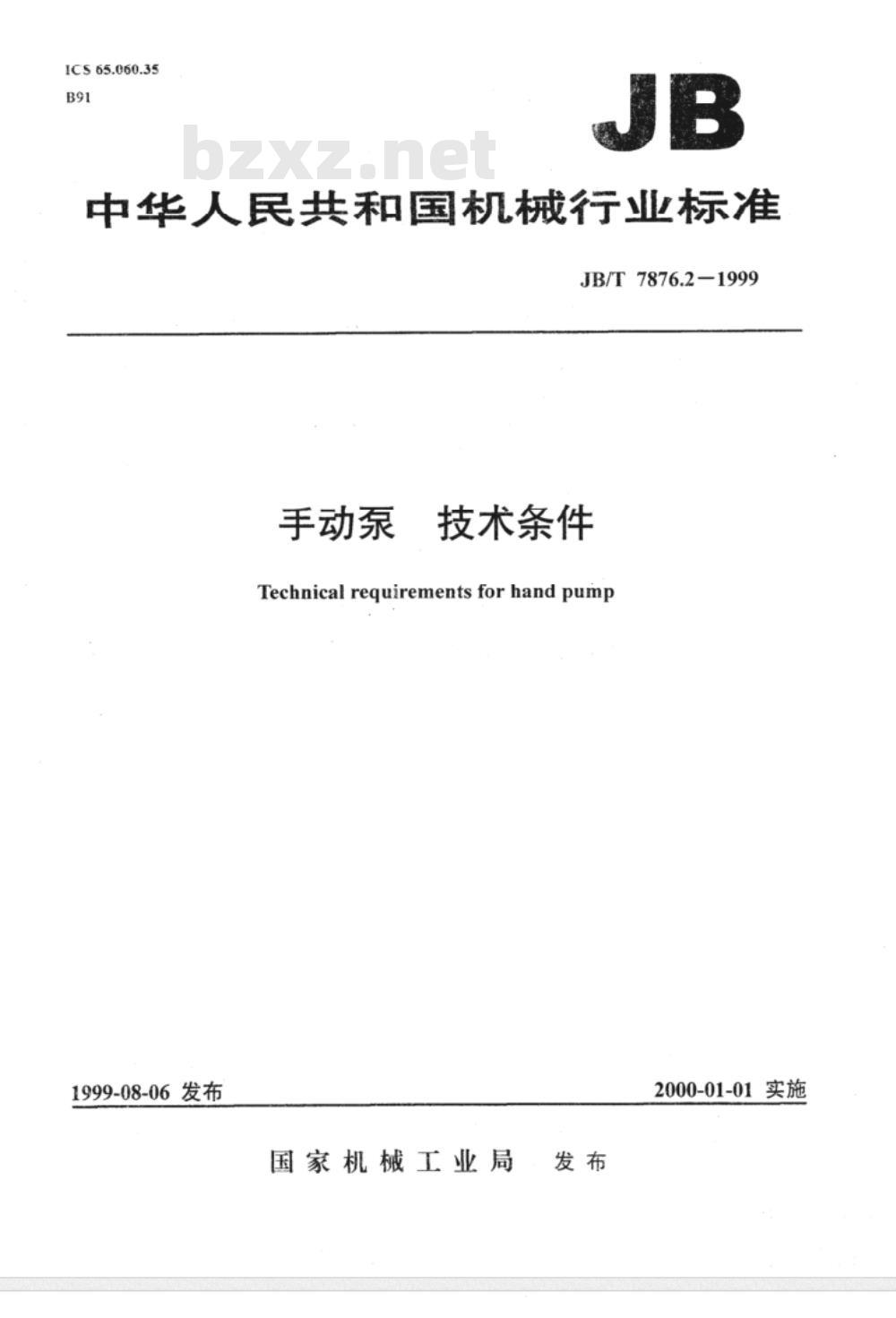

【机械行业标准(JB)】 手动泵 技术条件

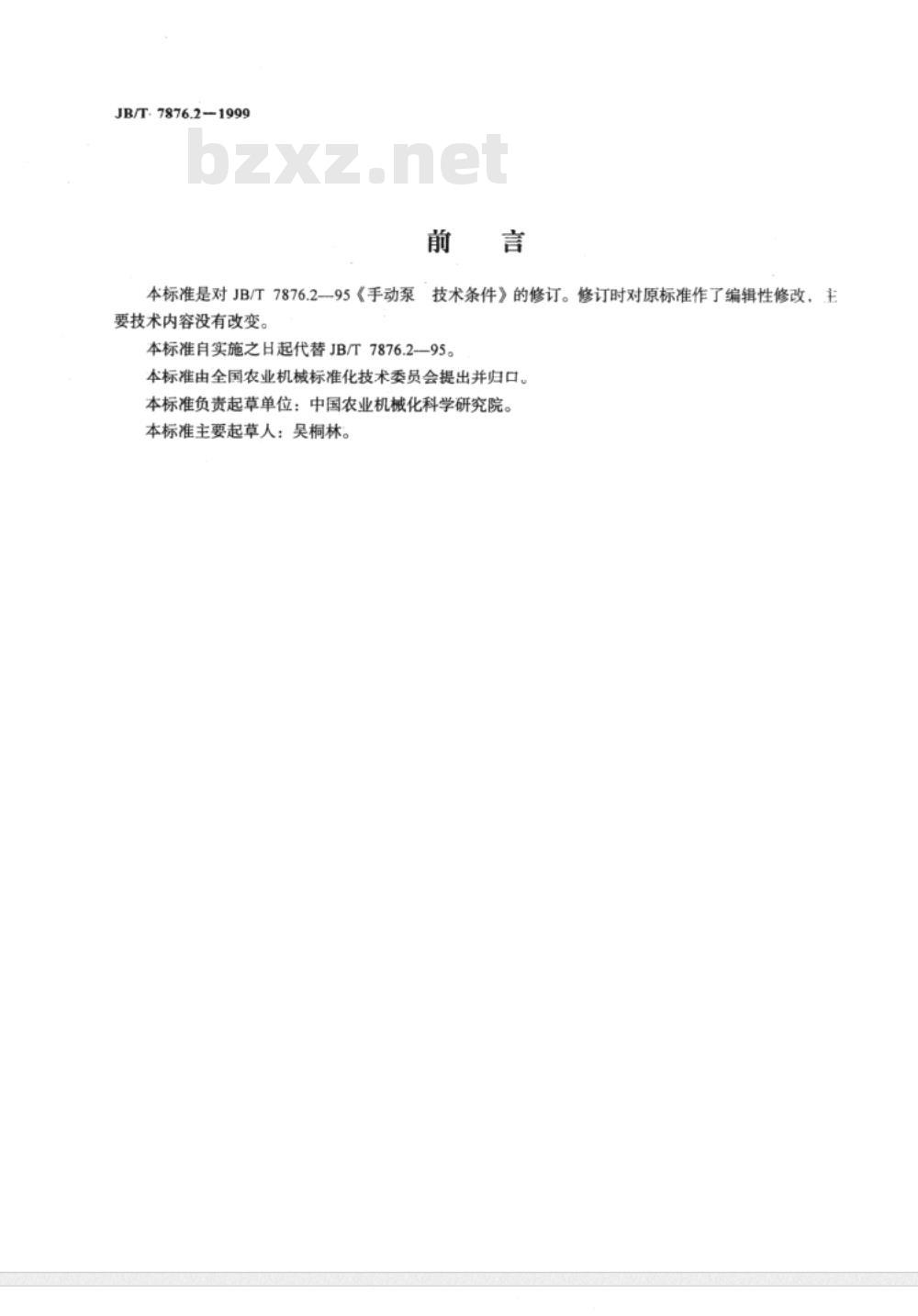

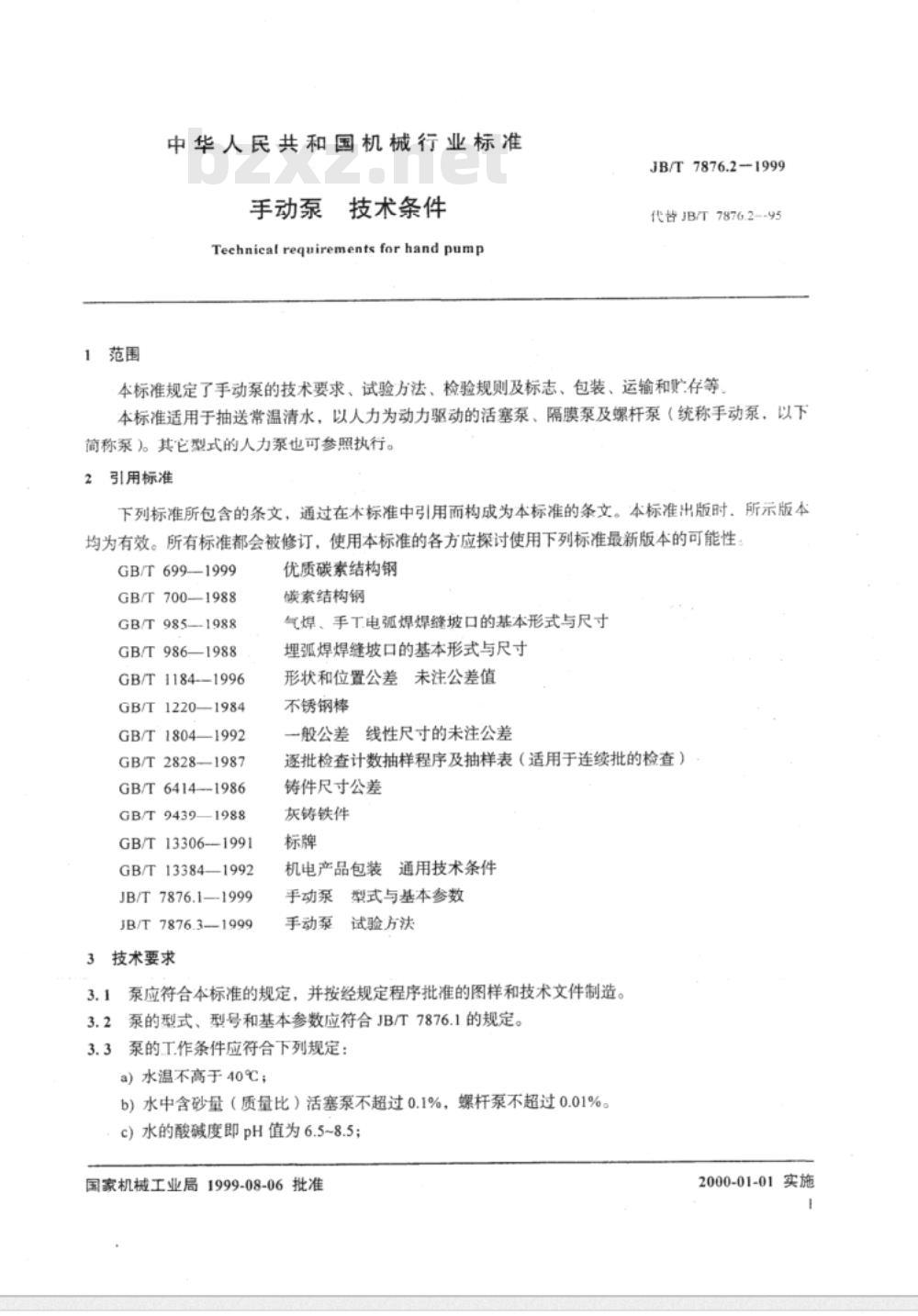

JB/T 7876.2-1999 手动泵 技术条件 ICS65.060.35 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 前言 本标准是对JB/T7876.2-95《手动泵技术条件》的修订。修订时对原标准作了编辑性修改，主要技术内容没有改变。本标准自实施之日起代替JB/T7876.2—95。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：中国农业机械化科学研究院。本标准主要起草人：吴桐林。 1 范围 本标准规定了手动泵的技术要求、试验方法、检验规则及标志、包装、运输和贮存等。本标准适用于抽送常温清水，以人力为动力驱动的活塞泵、隔膜泵及螺杆泵（统称手动泵，以下简称泵）。其它型式的人力泵也可参照执行。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： GB/T 699, GB/T 700, GB/T 985, GB/T 986, GB/T 1184, GB/T 1220, GB/T 1804, GB/T 2828, GB/T 6414, GB/T 9439, GB/T 13306, GB/T 13384, JB/T 7876.1, JB/T 7876.3。 3 技术要求 3.1 泵应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。 3.2 泵的型式、型号和基本参数应符合JB/T7876.1的规定。 3.3 泵的工作条件应符合下列规定： a) 水温不高于40℃； b) 水中含砂量（质量比）活塞泵不超过0.1%，螺杆泵不超过0.01%。 c) 水的酸碱度即pH值为6.5~8.5； d) 水中不含油类； e) 浅井泵可以把吸水管直接插入地下；深井泵应装在有井壁管的正直的井中。 3.4 用于饮用水的泵，其与饮用水接触部位的材质和涂层必须是无毒的。 3.5 泵缸部件的主要零件的材料应符合表1的规定。在保证设计和使用要求的情况下也可以选用其他代用材料。 表1 泵缸部件的主要零件材料： - 活塞泵：泵缸 (HT150, GB/T 9439)、活塞 (HT150, GB/T 9439)、密封圈 (橡胶, GB/T 1220)、板阀密封 (橡胶, GB/T 9439) - 隔膜泵：泵缸 (9Cr18, GB/T 699)、隔膜 (HT150, GB/T 1220)、板阀密封 (橡胶, GB/T 9439) - 螺杆泵：泵缸 (HT150, GB/T 9439)、转子 (40Cr或45钢镀硬铬, GB/T 699)、定子 (橡胶, GB/T 699)、板阀密封 (橡胶, GB/T 699) 3.6 泵传动部件的主要零件的材料应符合表2的规定。在保证设计和使用要求的情况下，也可以选用其他代用材料。 表2 泵传动部件的主要零件材料： - 活塞泵：拉杆 (Q235, GB/T 700)、销轴 (45钢, GB/T 699)、销轴衬套 (锡青铜或粉末冶金, GB/T 699)、销轴 (45钢, GB/T 699) - 隔膜泵：销轴衬套 (锡青铜或粉末冶金, GB/T 699)、传动轴 (45钢, GB/T 699) - 螺杆泵：联轴器 (HT200, GB/T 9439)、大齿轮 (45钢, GB/T 699)、小齿轮 (45钢, GB/T 699) 3.7 泵用材料的技术条件应符合有关标准的规定。铸件技术要求和尺寸公差应符合GB/T 9439和GB/T 6414的规定。 3.8 焊接接头基本型式、尺寸应符合GB/T 985和GB/T 986的规定。焊缝不应有裂纹、夹渣、气孔、咬边。运行中焊缝不应引起过热和其它影响。
