JB/T7884.2-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 7884.2-1999
标准名称：
锯齿轧花机试验方法
标准类别：
机械行业标准(JB)
英文名称：
Test methods for sawtooth cotton gin
标准状态：
现行
发布日期：
1999-09-17
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
2.30 MB

手机扫码下载更方便

标准分类号

标准ICS号：
农业>>农业机械、工具和设备>>65.060.99其他农业机械和设备
中标分类号：
农业、林业>>农、林机械与设备>>B93农副产品与饲料加工机械

关联标准

替代情况：
JB/T 7884-1995

出版信息

页数：
10 页
标准价格：
15.0 元

其他信息

发布部门：
全国农业机械标准化技术委员会
相关标签：
锯齿轧花机试验方法

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 7884.2-1999 本标准是对 JB/T 7884-95《锯齿轧花机试验方法》的修订，主要技术内容改变如下： ——调整了噪声测定的方法； ——增加了轴承温升的测定方法。本标准规定了锯齿轧花机的试验目的、试验内容、试验方法等。本标准适用于锯齿轧花机的性能试验、生产试验。本标准于 1975 年以 NJ 113-75 首次发布，于 1985 年 12 月 3 日第一次修订为 GB 5672-85，于 1996 年 4 月调整为 JB/T 7884-95。 JB/T 7884.2-1999 锯齿轧花机试验方法 JB/T7884.2-1999

标准内容

部分标准内容：

JB/T 7884.2-1999

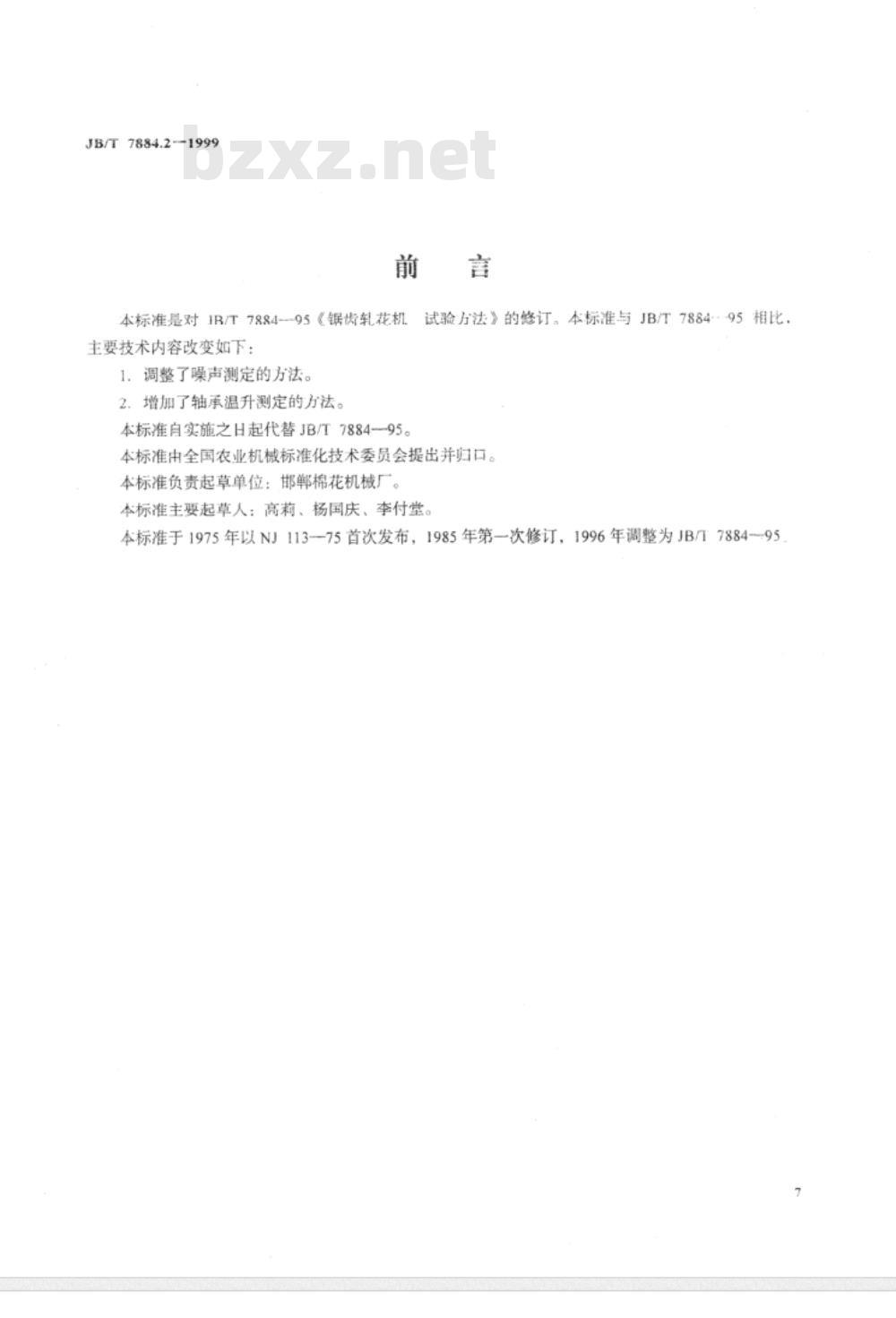

前言
本标准是对 JB/T 7884-95《锯齿轧花机主要技术内容》的修订。本标准与 JB/T 7884-95 相比，主要内容改变如下：
1. 调整了噪声测定的方法。
2. 增加了轴承温升测定的方法。
本标准自实施之日起代替 JB/T 7884-95。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：邯郸棉花机械厂。本标准主要起草人：高莉、杨国庆、李付堂。本标准于 1975 年以 NJ 113-75 首次发布，1985 年第一次修订，1996 年调整为 JB/T 7884-95。

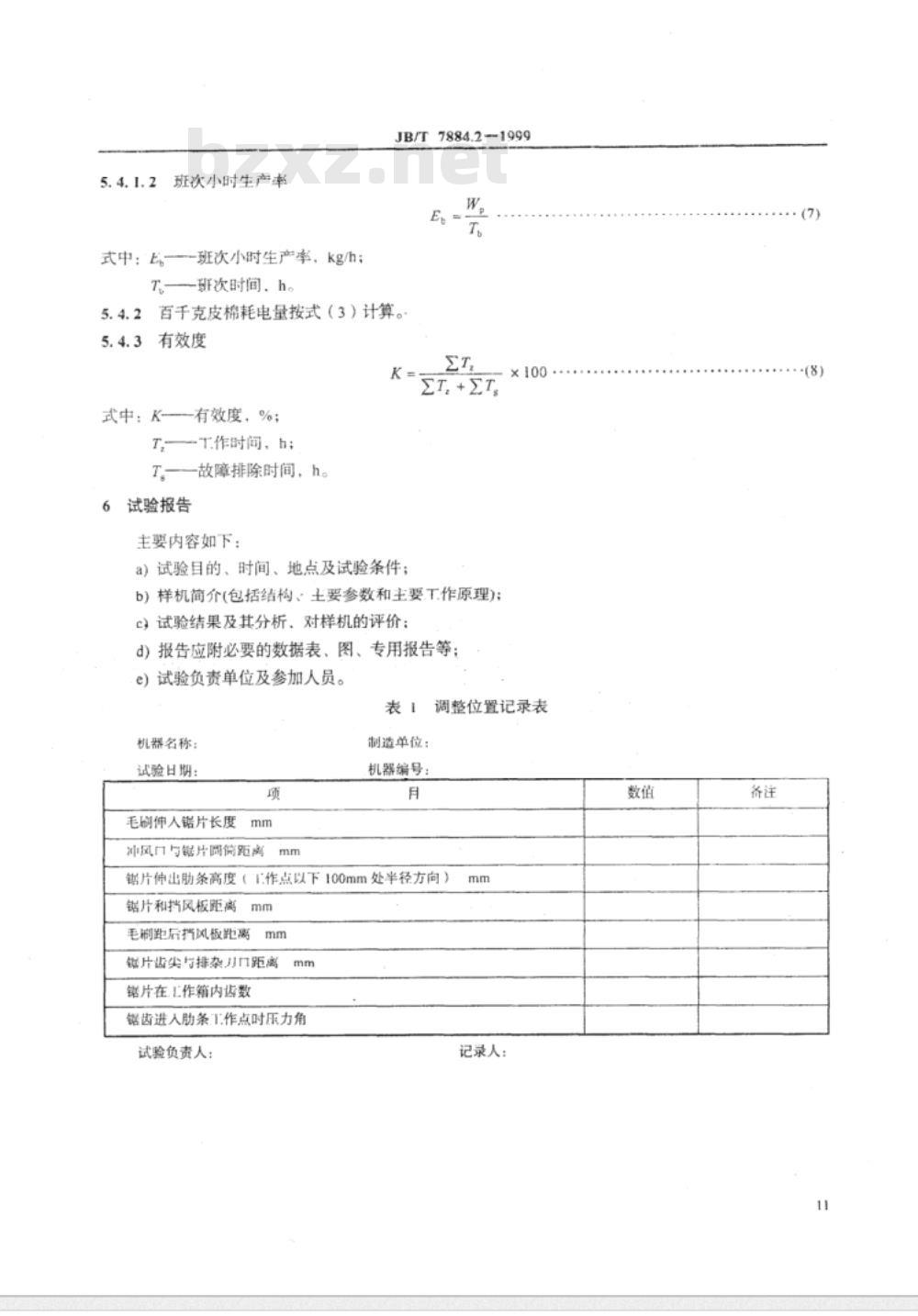

5.4.1.2 班次小时生产率
式中：E——班次小时生产率，kg/h；T——班次时间，h。

5.4.2 皮棉耗电量按式（3）计算。

5.4.3 有效度
K = (T_T / (T_T + T)) × 100%
式中：K——有效度，%；T_T——工作时间，h；T——故障排除时间，h。

6 试验报告
主要内容如下：
a) 试验目的、时间、地点及试验条件；
b) 样机简介（包括结构、主要参数和主要工作原理）；
c) 试验结果及其分析、对样机的评价；
d) 报告应附必要的数据表、图、专用报告等；
e) 试验负责单位及参加人员。

表1 调整位置记录表
机器名称：
机器型号：
制造单位：
机器编号：
试验日期：
试验负责人：
记录人：

测量项及数值：
1. 错片伸入铝片长度 (mm)
2. 冲风口与锯片圆周距离 (mm)
3. 锯片伸出挡条高度（1.作点以下100mm处半径方向） (mm)
4. 铝片和挡风板距离 (mm)
5. 错片距后风板距离 (mm)
6. 错片齿尖与排杂刀口距离 (mm)
7. 错片在汇作箱内齿数 (mm)
8. 错齿进入肋条1.作点时压力角 (mm)

表3 各轴转速、功率及噪声等记录表
机器名称、型号：
制造单位：
机器编号：
试验日期：
记录人：

各轴转速 (r/min)：风机轴、尘笼轴、主喂棉辊、清花援棉刺辊、拨棉翼辊
功率 (kW)
噪声 (dB)

表4 试验时间、耗电量记录表
机器名称、型号：
制造单位：
机器编号：
记录人：

开始时间、结束时间、纯工作时间、电度表读数、风速 (m/s)、风量 (m³/s)、耗电量 (kW·h)

表5 籽棉、皮棉等重量记录表
机器编号：
籽棉 (kg)、皮棉 (kg)、棉籽 (kg)、不孕籽 (kg)、排除杂物 (kg)、实耗电量 (kW·h)、轴承温度、电动试滑 (备注)

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
