【机械行业标准(JB)】 通用型、窜垡型水田铧式犁 犁体

ICS65.060.20

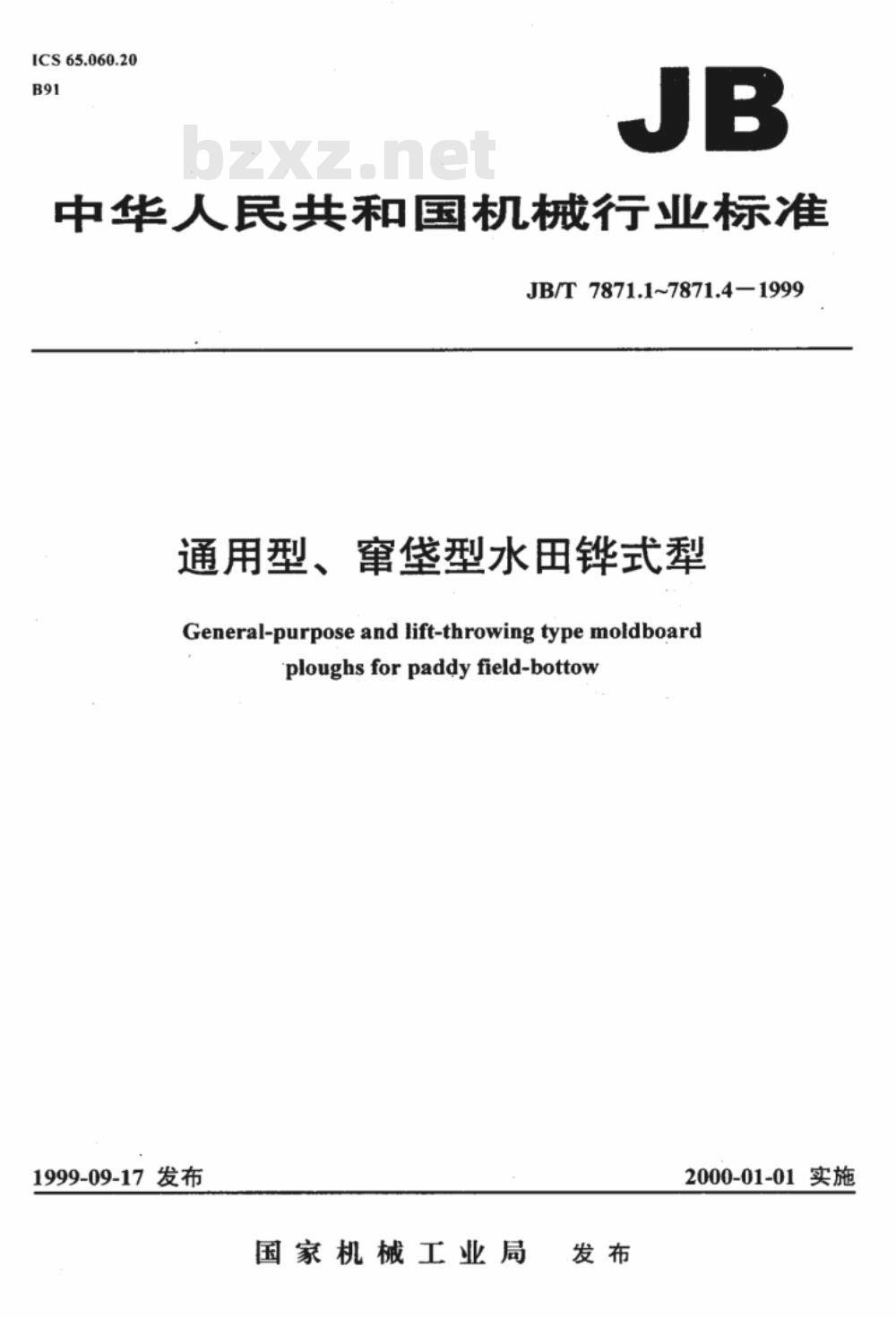

中华人民共和国机械行业标准
JB/T7871.1~7871.4-1999
通用型、窜堡型水田铧式犁
General-purpose and lift-throwingtype moldboardploughsforpaddyfield-bottow
1999-09-17发布
国家机械工业局
2000-01-01实施
中华人民共和国机械行业标准
通用型、蜜袋型水由铧式型
General-purposeandlift-throwingtypemoldboardploughsforpaddyfield-bottow
JB/T7871.1-1999
代替JB/T7871.1-95

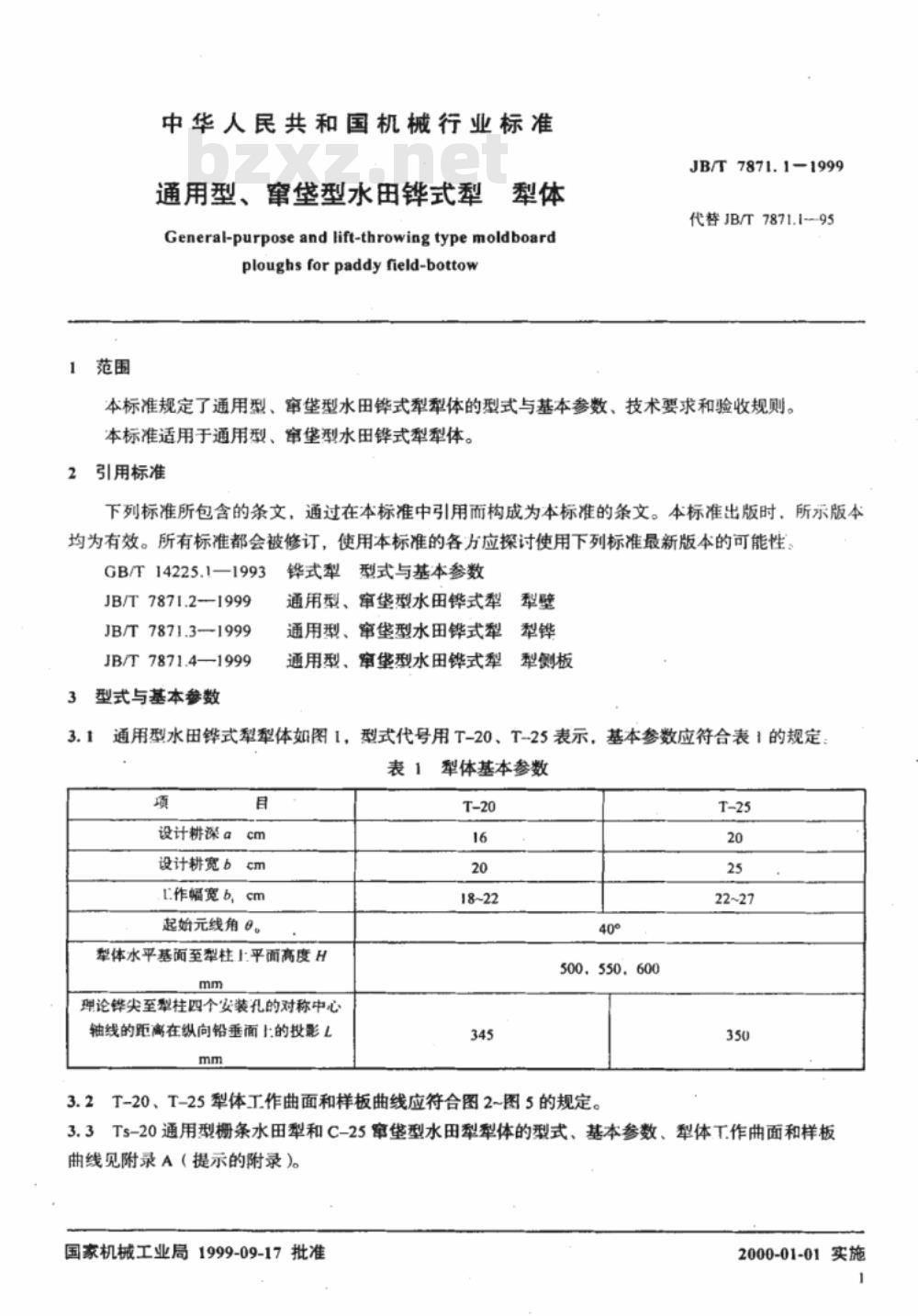

本标准规定了通用型、审堡型水田锌式型型体的型式与基本参数、技术要求和验收规则本标准适用于通用型、审堡型水田锌式型型体。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T14225.1—1993
JB/T7871.2-1999
JB/T7871.3—1999
JB/T7871.4—1999
型式与基本参数
华式犁型式与基本参数
通用型、审堡型水田铧式犁犁壁通用型、窜堡型水田铧式犁型铧通用型、审型水田铧式型
里型侧板
通用型水田式犁型体如图1，型式代号用T-20、T-25表示，基本参数应符合表1的规定表1型体基本参数
设计耕深acmbZxz.net
设计耕宽bcm
T.作幅宽b，cm
起始元线角9。
犁体水平基面至型柱平面高度H
理论铧尖至犁柱四个安装孔的对称中心轴线的距离在纵向铅垂面上的投影Lmm
500.550.600
3.2T-20、T-25型体工作曲面和样板曲线应符合图2~图5的规定。T-25
3.3Ts-20通用型栅条水田型和C-25率堡型水田型型体的型式、基本参数、型体T.作曲面和样板曲线见附录A（提示的附录）
国家机械工业局1999-09-17批准2000-01-01实施
1-型锋；2-犁壁；3-犁柱；4-犁托：JB/T7871.1-1999
5-型侧板：6-延长板：7-支承杆：8-滑草板图1通用型型体
图2T-20型体.T.作曲面
JB/T7871.1—1999
图3T-25犁体T.作曲面
JB/T7871.11999

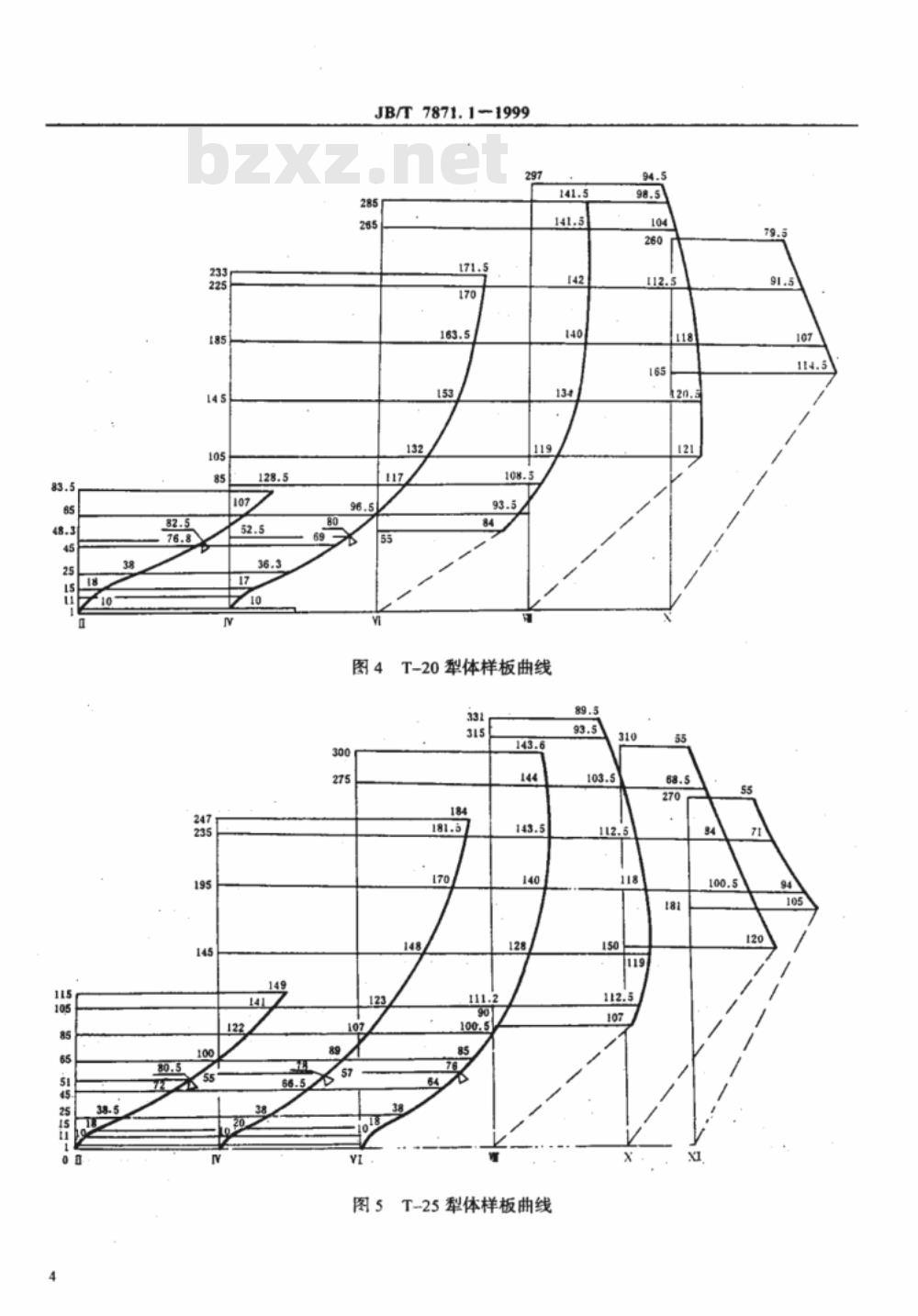

图4T-20犁体样板曲线
图5T-25型体样板曲线
4技术要求
JB/T7871.1-1999
4.1犁体应符合本标准要求，并按照经规定程序批准的产品图样和技术文件制造。4.2型壁应符合JB/T7871.2的规定。犁应符合JB/T7871.3的规定。型侧板应符合JB/T7871.4的规定。犁柱应符合GB/T14225.1的有关规定。4.3犁铧与犁壁接合处的丁.作表面应平滑过渡，犁壁不得高出犁，允许型高出犁壁，但从腔刃起三分之二接缝范围内，型铧高出犁壁不得大于2.5mm。对于组合型壁，后犁壁不得高出前犁壁，允许前犁壁高于后型壁，但不得大于2mm。在腔刃边处，犁壁不得凸出犁铧，允许型铧凸出犁壁，但不得大于4mm。型铧与型壁接合处的间隙，从胫刃起三分之二范围内不得大于1mm。前型壁与后型壁接合处的间隙不得大于1.5mm。
4.4型铧、犁壁上的紧固螺栓头部不得凸出.T作表面，允许下凹、但不得大于1mm4.5‘型体处于工作状态进行下列检查：4.5.1犁体幅宽的极限偏差为设计耕宽的±3%。4.5.2铧刃刃口直线部分应在犁体水平基面上，允许铧刃后端高于水平基面，但幅宽为20cm的犁体不得大于5mm，幅宽为25cm的犁体不得大于6mm。4.5.3凿形犁铧的凿形部分最低点应低于犁体水平基面上，其极限偏差为设计值的±30%4.5.4用整体样板组垂直铧刃检查型体曲面，样板与型体曲面的局部间隙应符合表2的规定。检查时，整体样板组基准平面与犁体水平基面垂直，其极限偏差为±1°，允许样板组沿铧刃方向移动但不得大于±2mm。
组成整体样板组的样板分布应均匀，每样板区域不得少于块。样板区域划分按图6、图7规定、4.6型铧、犁壁与型托应贴合，其局部间隙不得大于2mm。但在螺栓联接处应消除间隙。表2犁体曲面允许的局部间隙
型体幅宽
注：样板序号见图2、图3。
样板区域
样板序号
局部问隙mm
验收规则
JB/T7871.1-1999
幅宽20cm犁体样板区域
图7幅宽25cm型体样板区域
型体必须经过制造厂的质量检验部门检查合格后，方能进行总装或部件出厂5.1
5.2订货单位可按本标准对型体进行抽检，抽检数量由双方协商。抽检结果如有不合格者、应抽取加倍数量的型体复检、如仍有不合格者，则不予验收。标志与包装
型体工作表面应涂防锈剂。
6.2型体出厂时，包装应牢固。刃部分应加以保护。6.3每一包装件应附有下列文件和标志：a）犁体代号和数量；
b）质量检验合格证；
c）出厂批号；
d）制造厂名称。
JB/T7871.11999
附录A
（提示的附录）
率堡型、通用型栅条水田犁型体A1Ts-20通用型栅条水田型和C-25窜堡型水田犁，犁型体型式和基本参数见图AI、图A2和表A1A2Ts-20和C-25水田型型体T.作曲面和样板曲线见图A3~图A6。S
1-型；2-前犁壁；3-橱条；4-犁柱；5-犁托；6-犁侧板：7-支承杆；8-滑草板图A!Ts-20型体
JB/T ·7871.11999
1-型：2-前型劈：3-后型鹭；4-犁型柱；5-犁托；6-犁侧板图A2C-25犁体
设计耕深acm
设计耕宽bcm
T.作幅宽b，cm
起始元线角9。
犁体水平基而至犁柱.1:平面高度Hmm
理论尖至犁柱四个安装孔的对称中心轴线的距离在纵向铅垂面.1:的投影L
JB/T7871.1-1999
Ts-20、C-25型体基本参数
Ts—20
500，550，600
图A3Ts—20型体曲面
JB/T7871.11999
图A4C-25型体曲面
