ICS 65. 060. 50

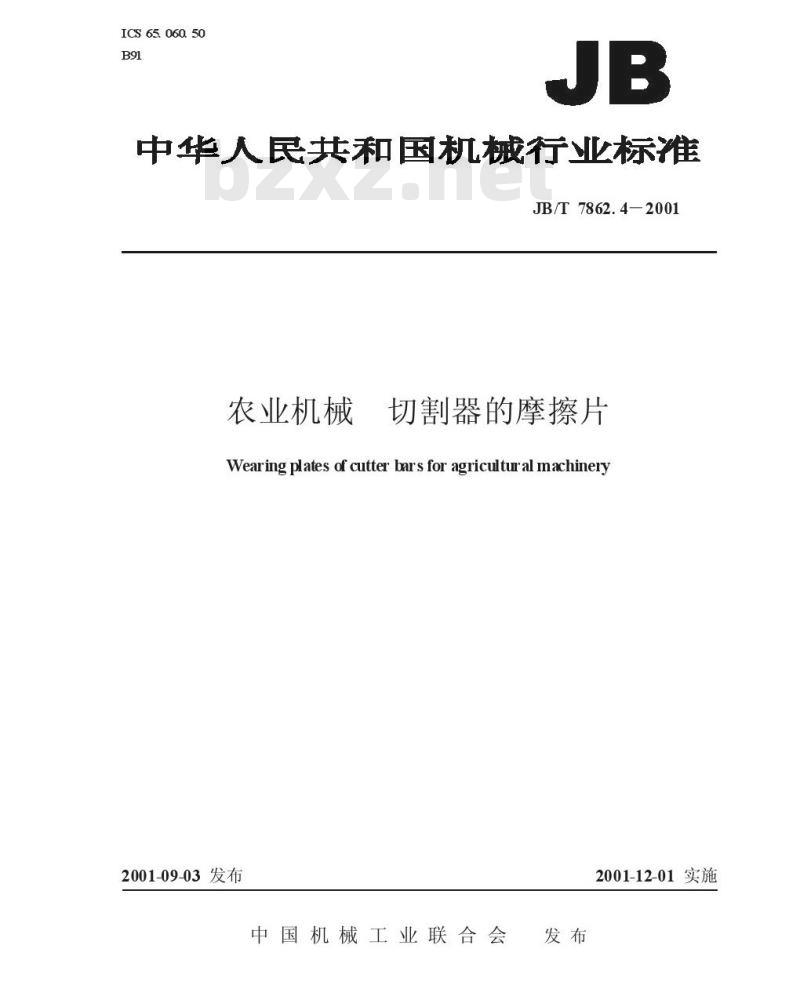

中华人民共和国机械行业标准
JB/T7862.4-2001
农业机械
切割器的摩擦片wwW.bzxz.Net
Wearing plates of cutter bars for agricultur al machinery2001-09-03发布
中国机械工业联合会
2001-12-01实施
JB/T7862.4-2001

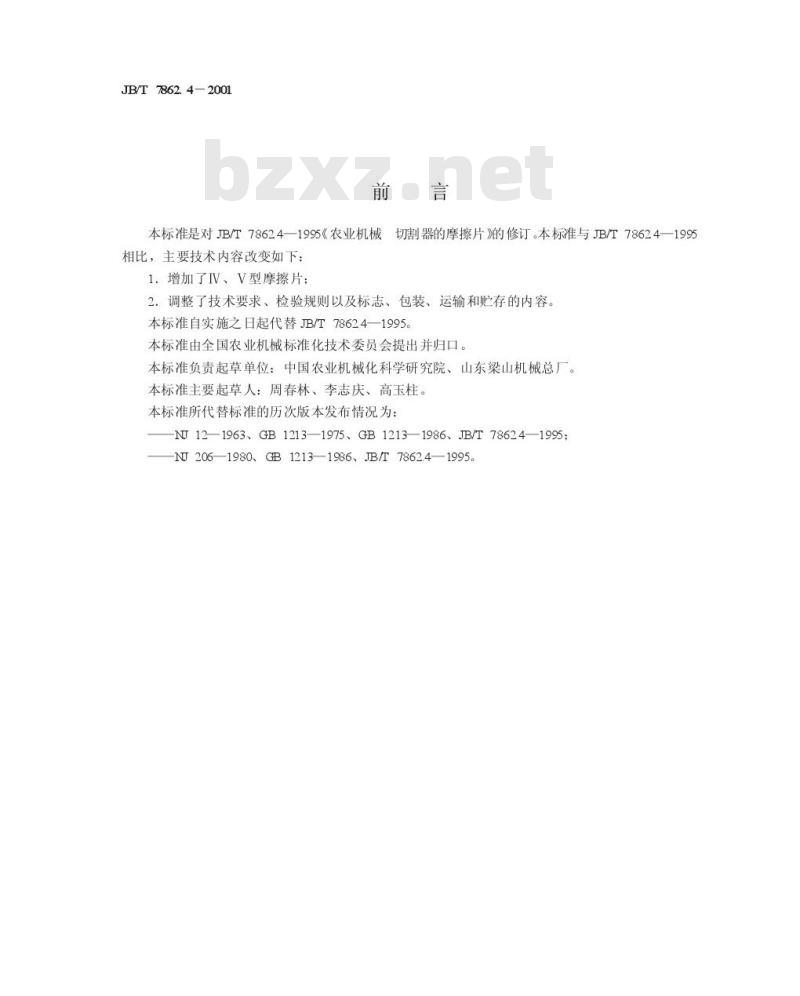

本标准是对JB/T78624一1995《农业机械切割器的摩擦片的修订。本标准与B/T78624一1995相比，主要技术内容改变如下：1.增加了IV、V型摩擦片；
2．调整了技术要求、检验规则以及标志、包装、运输和贮存的内容本标准自实施之日起代替JB/T78624—1995。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：中国农业机械化科学研究院、山东梁山机械总厂。本标准主要起草人：周春林、李志庆、高玉柱。本标准所代替标准的历次版本发布情况为：—NI12—1963、GB1213—1975、GB1213—1986、JB/T78624—1995—NT206—1980、GB
12131986、JBT7862.4—1995。
1范围

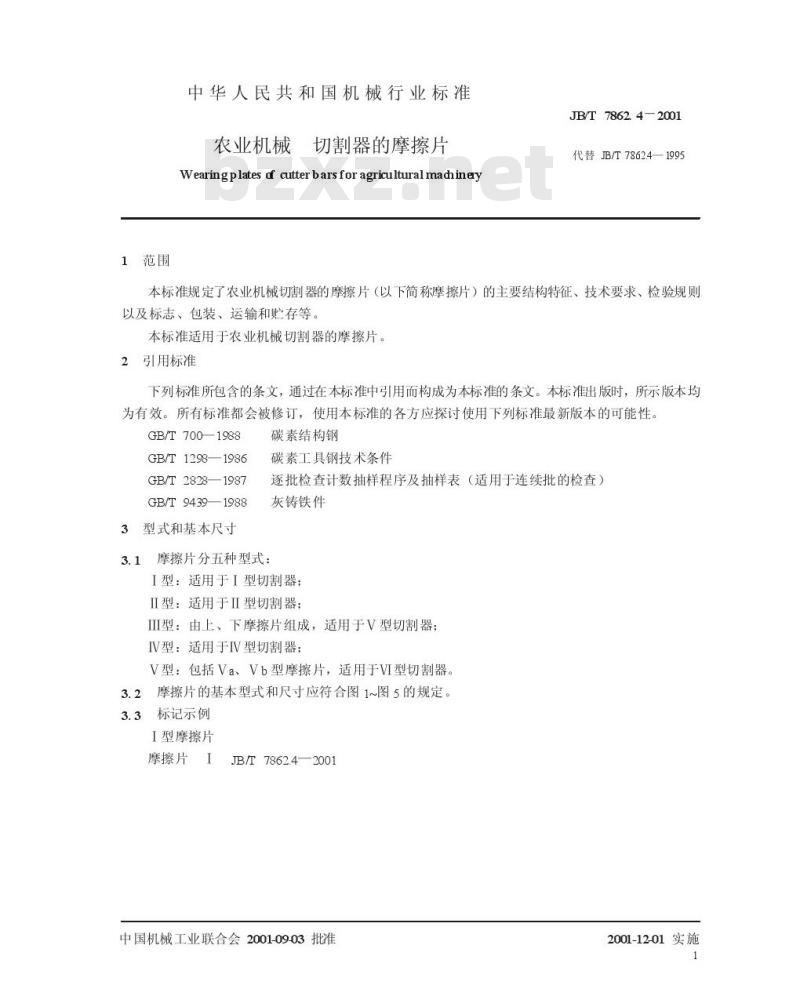

中华人民共和国机械行业标准
农业机械
切割器的摩擦片
WearingplatesdfcutterbarsforagriculturalmadhinayJB/T 7862.4—2001
代替JB/T7862.4—1995
本标准规定了农业机械切割器的摩擦片（以下简称摩擦片）的主要结构特征、技术要求、检验规则以及标志、包装、运输和贮存等。本标准适用于农业机械切割器的摩擦片。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7001988
GB/T1298—1986
GB/T2828—1987
GB/T9439—1988
3型式和基本尺寸
碳素结构钢
碳素工具钢技术条件
逐批检查计数抽样程序及抽样表（适用于连续批的检查）灰铸铁件
3.1摩擦片分五种型式：
I型：适用于I型切割器；
II型：适用于IⅡI型切割器；
Ⅲ型：由上、下摩擦片组成，适用于V型切割器；IV型：适用于IV型切割器；
V型：包括Va、Vb型摩擦片，适用于VI型切割器。3.2摩擦片的基本型式和尺寸应符合图1~图5的规定。3.3标记示例
I型摩擦片
摩擦片
JB/T7862.4—2001
中国机械工业联合会2001-09-03批准2001-12-01实施
7862.4—2001

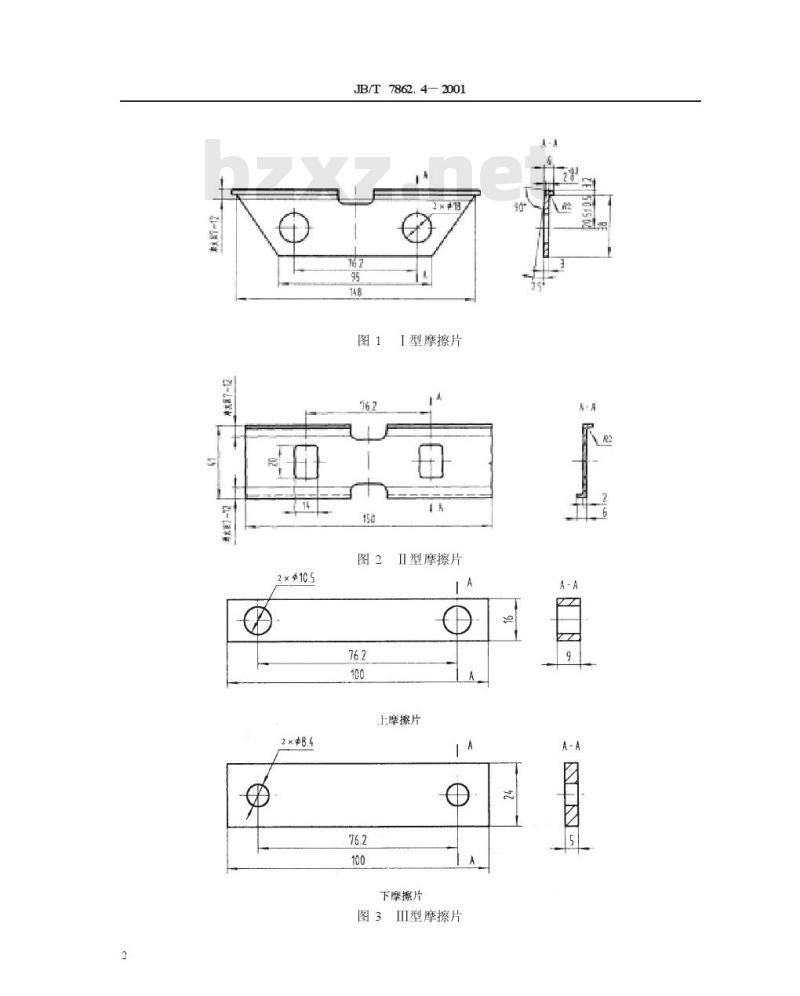

I型摩擦片
图2ⅡI型摩擦片
上摩擦片
下摩擦片
图3IⅢI型摩擦片
JB/T 7862.4—2001

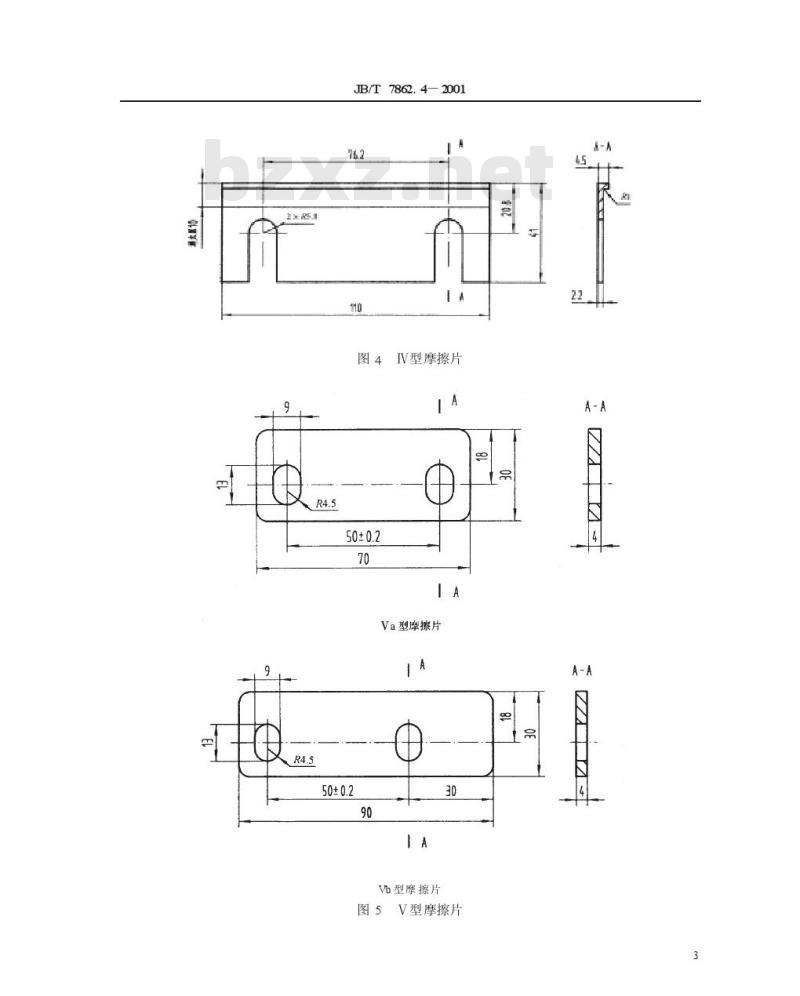

图4IV型摩擦片
Va型摩擦片
Vb型摩擦片
图5V型摩擦片
4技术要求
JB/T7862.4-2001
4.1摩擦片应符合本标准的要求，并按经规定程序批准的图样和技术文件制造4.2I、II型摩擦片采用GB/T1298规定的T9钢制造；允许用65Mn钢制造，其硬度为50~58HRC。II型摩擦片采用不低于GB/T9439所规定的HT150铸铁制造，加工表面不应有缩孔及沙眼，下摩擦片也可采用不低于GB/T700规定的Q235钢制造。IV、V型摩擦片采用GBT699规定的45钢或不低于其力学性能的其他材料制造，硬度为44~52HRC。4.3摩擦片应涂防锈剂。
5检验规则
5.1出厂检验
5.1.1检验项目及指标依据本标准规定的技术要求、产品图样或订货合同确定。5.1.2批量生产的摩擦片应经检验合格，并应附有产品合格证。5.1.3摩擦片应分批提交验收。每批应全部进行外观检验，并按GBT2828的规定进行尺寸、材料和力学性能的抽样检查。具体检验方案应按GB下2828规定的二次正常检查抽样方案进行，合格质量水平（AQL）为4.0。
5.2最终检查
摩擦片须经制造厂质量检查部门按订货合同进行最终检查6标志、包装、运输和贮存
6.1摩擦片上应锻、铸或冲出制造厂商标和型号。6.2单独发运摩擦片，每包装件重量不超过5kg6.3包装件外部应标明：
a）摩擦片名称、型号及数量；
b）重量；
c）制造厂名称；
d）产品标准号：
e）出厂编号和出厂日期；
f)储运标志。
6.4包装件内应附有制造厂的产品检验合格证。6.5应采取措施防止在运输及装卸过程中造成损失或损坏。5应采取措施防止在存放过程中锈蚀和损坏。6.6
机械行业标准
农业机械切割器的摩擦片
JB/T78624—2001
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号：邮编100044）*
1/16印张1/
2字数10,000
开本880×1230
2001年12月第一版
2001年12月第一次印刷
印数1-500
定价10.00元
2001150
机械工业标准服务网：http:/wwwJB.accn1·
