【机械行业标准(JB)】 工业网用金属丝

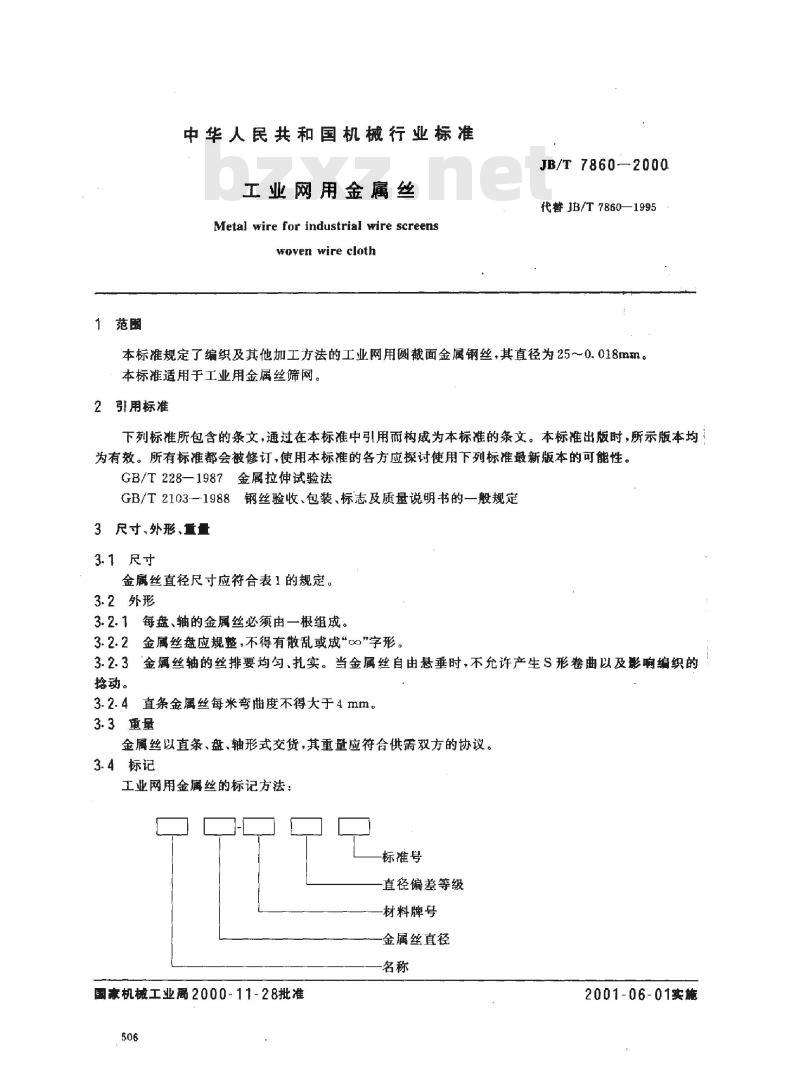

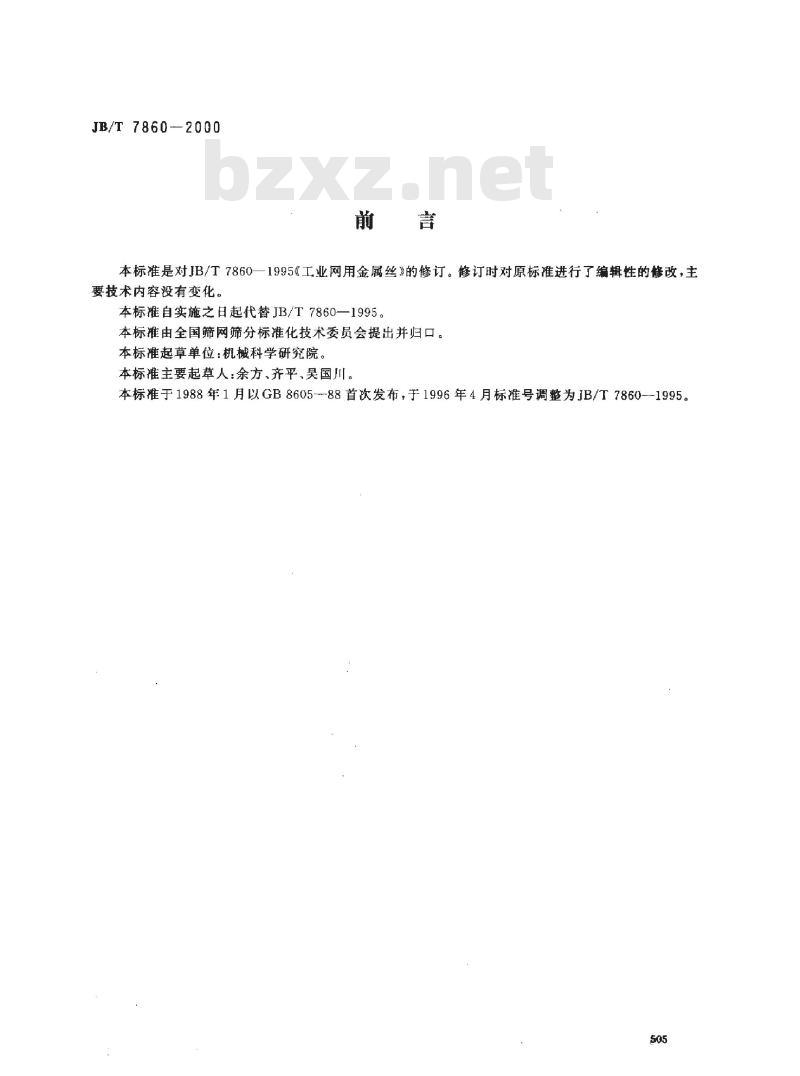

JB/T 7860-2000 前言 本标准是对 JB/T 7860—1995《工业网用金属丝》的修订。修订时对原标准进行了编辑性的修改，主要技术内容没有变化。本标准自实施之日起代替 JB/T 7860—1995。本标准由全国筛网筛分标准化技术委员会提出并归口。本标准起草单位：机械科学研究院。本标准主要起草人：余方、齐平、吴国川。本标准于 1988 年 1 月以 GB 8605-88 首次发布，于 1996 年 4 月标准号调整为 JB/T 7860-1995。 工业网用金属丝 Metal wire for industrial wire screens / woven wire cloth JB/T 7860—2000 代替 JB/T 7860—1995 1 范围 本标准规定了编织及其他加工方法的工业网用圆截面金属钢丝，其直径为 25～0.018mm。本标准适用于工业用金属丝筛网。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 228—1987 金属拉伸试验法 GB/T 2103-1988 钢丝验收、包装、标志及质量说明书的一般规定 3 尺寸、外形、重量 3.1 尺寸 金属丝直径尺寸应符合表 1 的规定。 3.2 外形 3.2.1 每盘、轴的金属丝必须由一根组成。 3.2.2 金属丝盘应规整，不得有散乱或成“C”字形。 3.2.3 金属丝轴的丝排要均匀、扎实。当金属丝自由悬垂时，不允许产生 S 形卷曲以及影响编织的拽动。 3.2.4 直条金属丝每米弯曲度不得大于 4mm。 3.3 重量 金属丝以直条、盘、轴形式交货，其重量应符合供需双方的协议。 3.4 标记 工业网用金属丝的标记方法包括：标准号、直径、偏差等级、材料牌号、金属丝直径、名称。 标记示例： 示例 1：直径 d=0.25mm，H80 的 I 级精度的金属丝，标记为：金属丝 0.25-H80 I JB/T 7860—2000 示例 2：直径 d=1.25mm，1Cr18Ni9 的 I 级精度的金属丝，标记为：金属丝 1.25-1Cr18Ni9 I JB/T 7860—2000 4 技术要求 4.1 表面质量 金属丝表面应光滑，不得有纵向拉痕、毛刺、裂纹、节疤、折叠、锈蚀以及其他明显疵点。金属丝不得有影响拉伸强度的结头、凹陷和焊点。金属丝表面允许有不影响使用的氧化色。 4.2 公差 4.2.1 金属丝的直径偏差应符合表 1 的规定。 4.2.2 金属丝的圆度公差不应超过表 1 规定的直径偏差之半。 表 1 金属丝直径偏差 (注：标 * 者为优先采用的金属直径) | 金属丝直径 d (mm) | 钢 (±mm) | 不锈钢或有色金属 (±mm) | | :--- | :--- | :--- | | 25.0* | ±0.12 | -0.13 | | 22.4 | ±0.10 | ±0.08 | | 20.0* | ±0.08 | 0 | | 18.0 | ±0.07 | ±0.07 | | 16.0* | ±0.06 | ±0.06 | | 14.0 | ±0.05 | ±0.05 | | 12.5 | ±0.04 | ±0.04 | | 11.2 | ±0.03 | ±0.03 | | 10.0* | -0.11 | 0 | | 9.00 | 0 | 0.09 | | 8.00* | 0 | 0 | | 7.10 | -0.075 | -0.075 | | 6.30* | +0.05 | -0.04 | | 5.60 | -0.04 | +0.04 | | 5.00 | 0.03 | 0.03 | | 4.50 | ±0.02 | ±0.02 | | 4.00 | ±0.015 | ±0.015 | | 3.55 | ±0.010 | ±0.010 | | 3.15 | ±0.008 | ±0.008 | | 2.80 | ±0.006 | ±0.006 | | 2.50 | ±0.004 | ±0.004 | | 2.24 | ±0.003 | ±0.003 | | 2.00* | ±0.002 | ±0.002 | | 1.80 | ±0.0015 | ±0.0015 | | 1.60* | ±0.0015 | +0 | | 1.40 | ±0.001 | ±0.001 | | 1.25* | ±0.0008 | ±0.0008 | | 1.12 | ±0.0006 | ±0.0006 | | 1.000 | ±0.0004 | ±0.0004 | | 0.900 | ±0.0003 | ±0.0003 | | 0.800* | ±0.0002 | ±0.0002 | | 0.710 | ±0.00015 | ±0.00015 | | 0.630 | ±0.00015 | ±0.00015 | | 0.560 | ±0.0001 | ±0.0001 | | 0.500* | ±0.00008 | ±0.00008 | | 0.450 | ±0.00006 | ±0.00006 | | 0.400 | ±0.00004 | ±0.00004 | | 0.355 | ±0.00003 | ±0.00003 | | 0.315 | ±0.00002 | ±0.00002 | | 0.280 | ±0.000015 | ±0.000015 | | 0.250* | ±0.000015 | ±0.000015 | | 0.224 | ±0.00001 | ±0.00001 | | 0.200 | ±0.000008 | ±0.000008 | | 0.180 | ±0.000006 | ±0.000006 | | 0.160 | ±0.000004 | ±0.000004 | | 0.140 | ±0.000003 | ±0.000003 | | 0.125 | ±0.000002 | ±0.000002 | | 0.112 | ±0.0000015 | ±0.0000015 | | 0.100 | ±0.0000015 | ±0.0000015 | | 0.090 | ±0.000001 | ±0.000001 | | 0.080 | ±0.0000008 | ±0.0000008 | | 0.071 | ±0.0000006 | ±0.0000006 | | 0.063 | ±0.0000004 | ±0.0000004 | | 0.056 | ±0.0000003 | ±0.0000003 | | 0.050 | ±0.0000002 | ±0.0000002 | | 0.045 | ±0.00000015 | ±0.00000015 | | 0.040 | ±0.00000015 | ±0.00000015 | | 0.036 | ±0.0000001 | ±0.0000001 | | 0.032* | ±0.00000008 | ±0.00000008 | | 0.030 | ±0.00000006 | ±0.00000006 | | 0.028 | ±0.00000004 | ±0.00000004 | | 0.025* | ±0.00000003 | ±0.00000003 | | 0.022 | ±0.00000002 | ±0.00000002 | | 0.020 | ±0.000000015 | ±0.000000015 | | 0.018 | ±0.000000015 | ±0.000000015 |
