【机械行业标准(JB)】 喷灌用金属薄壁管及管件

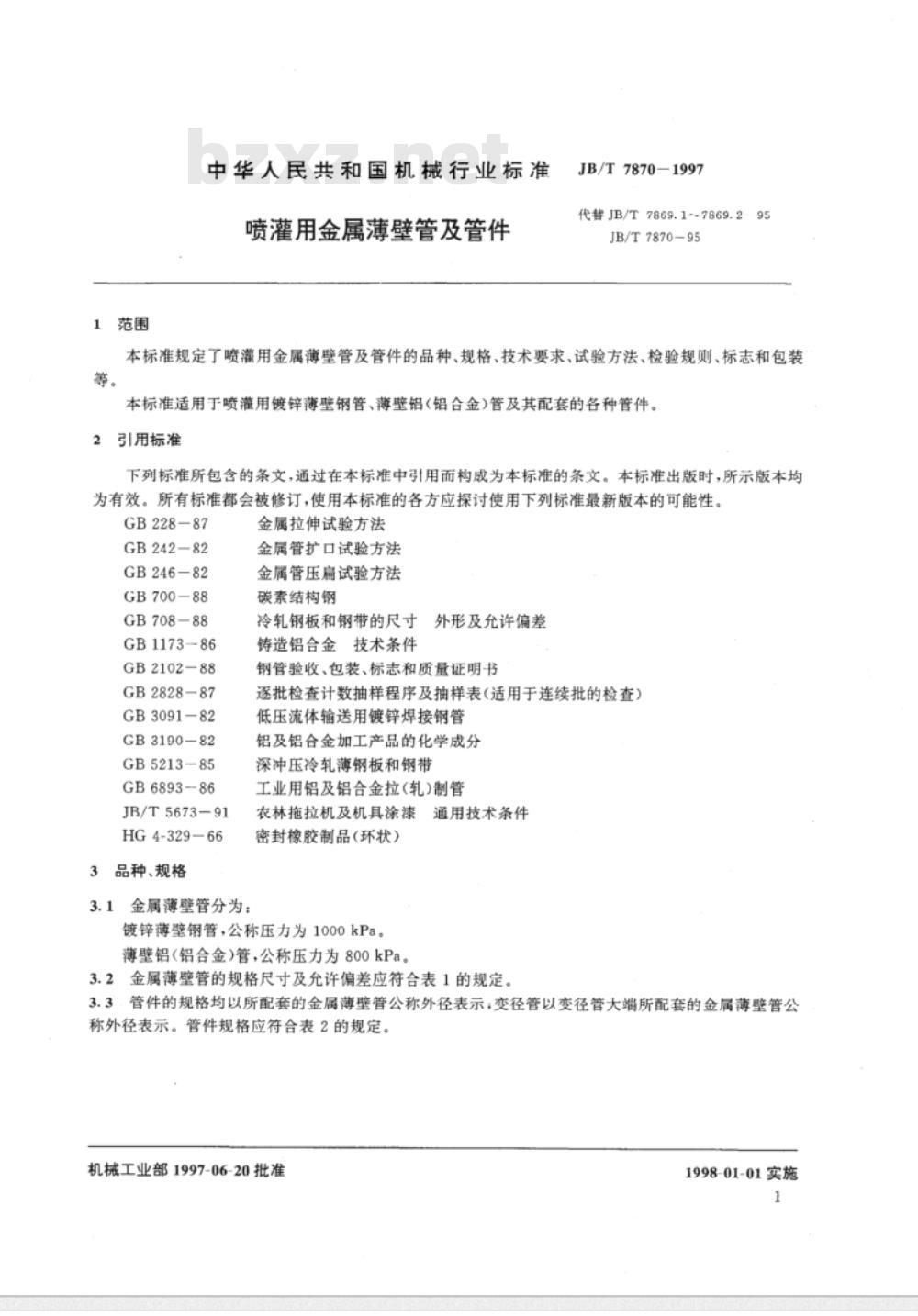

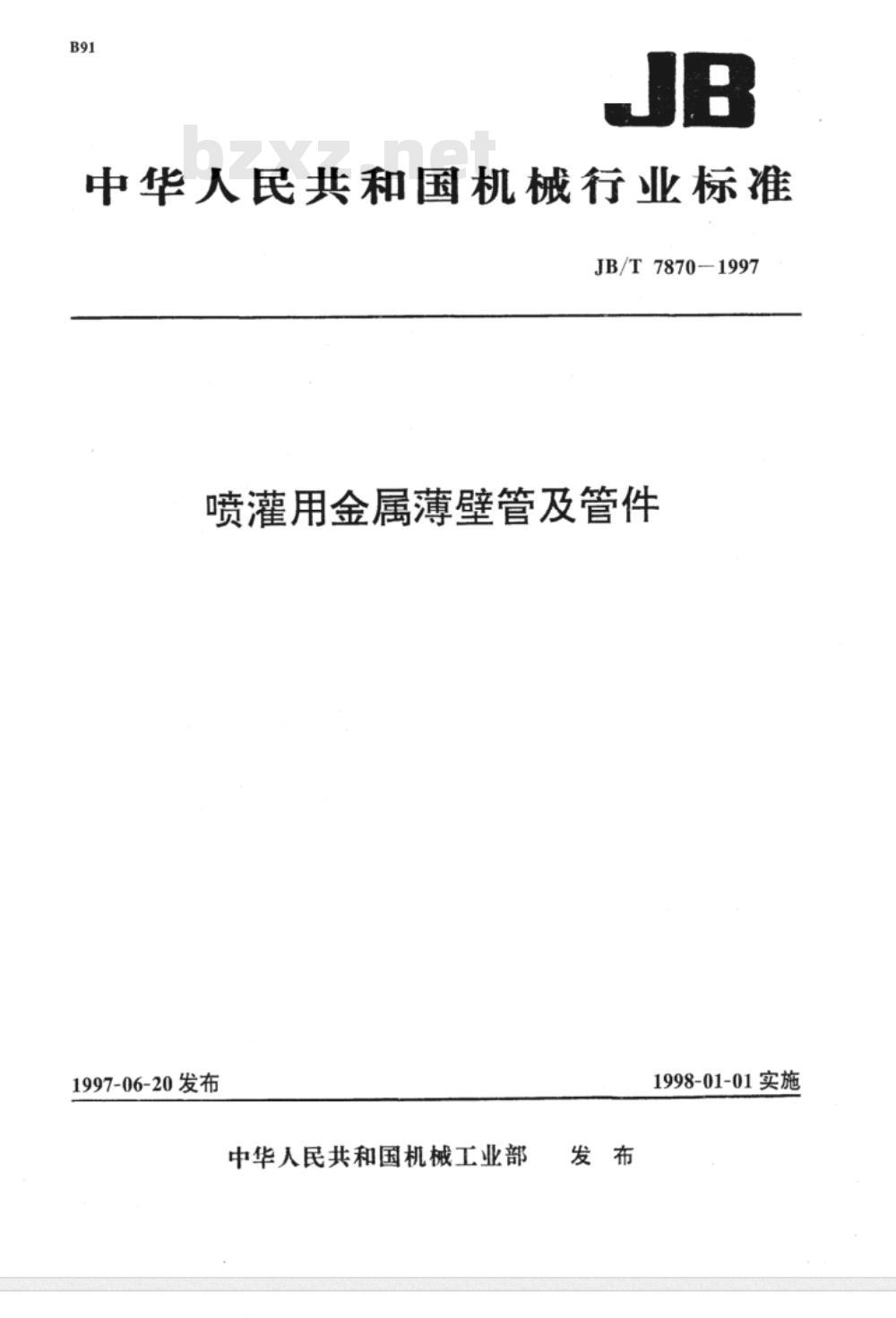

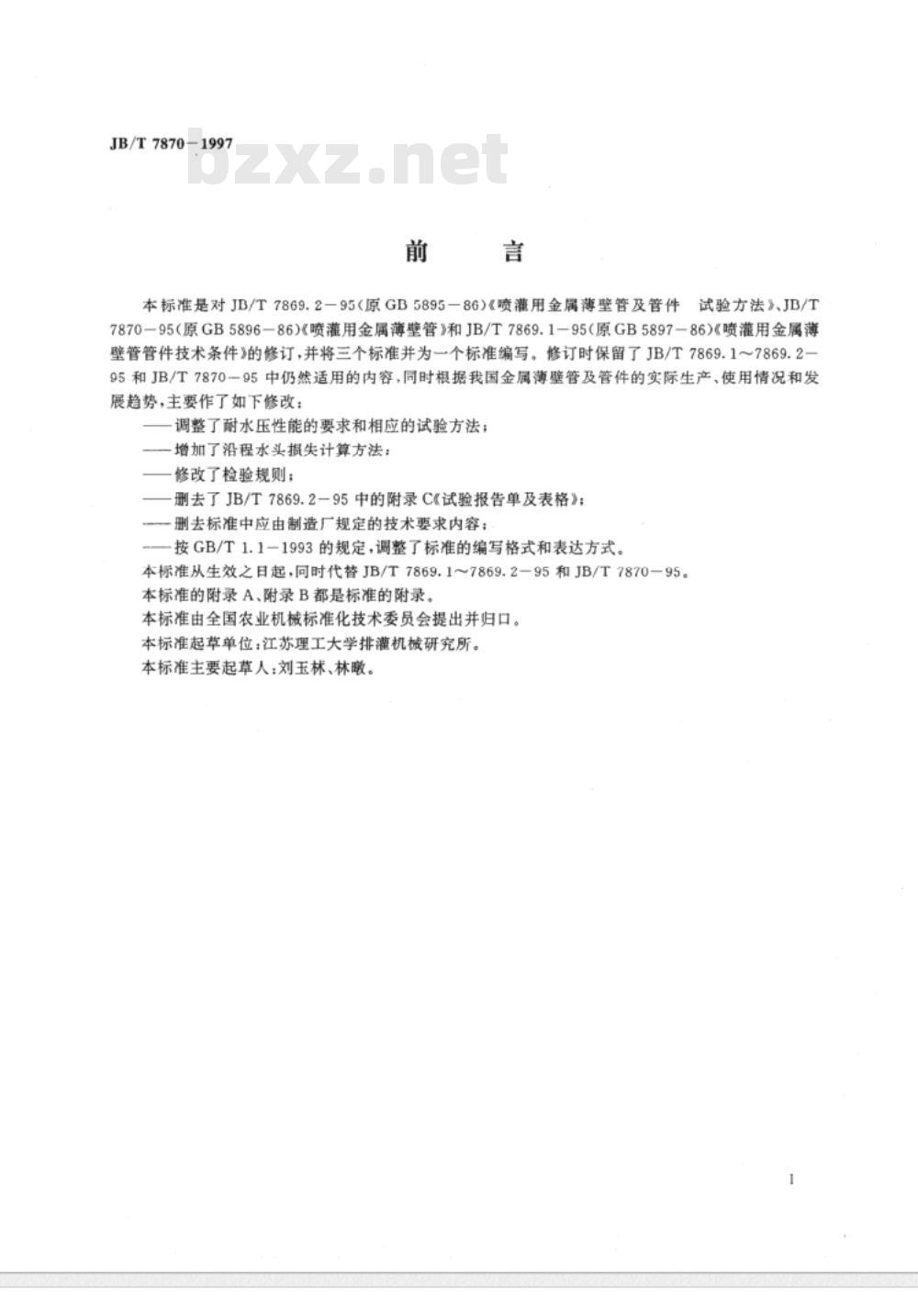

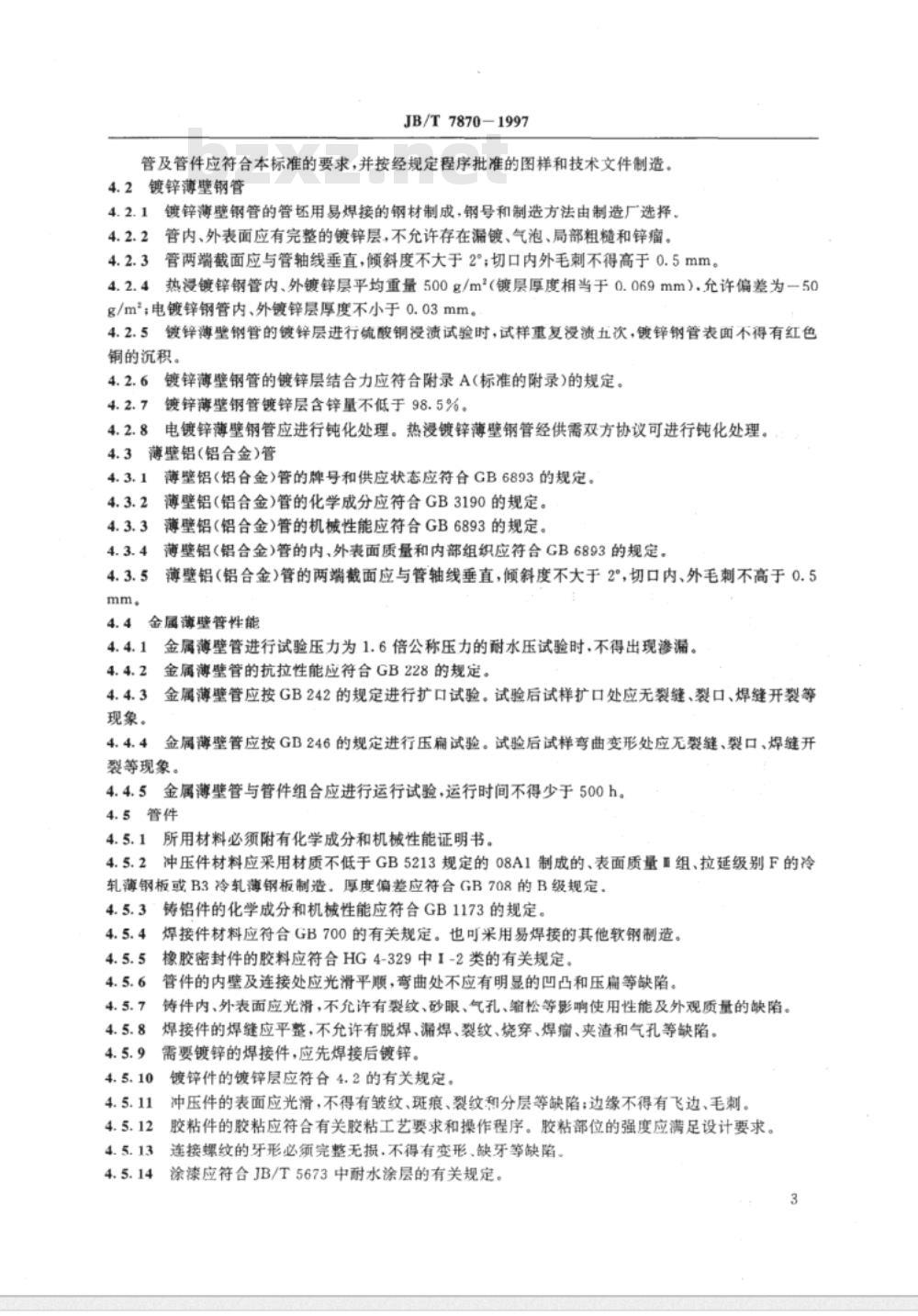

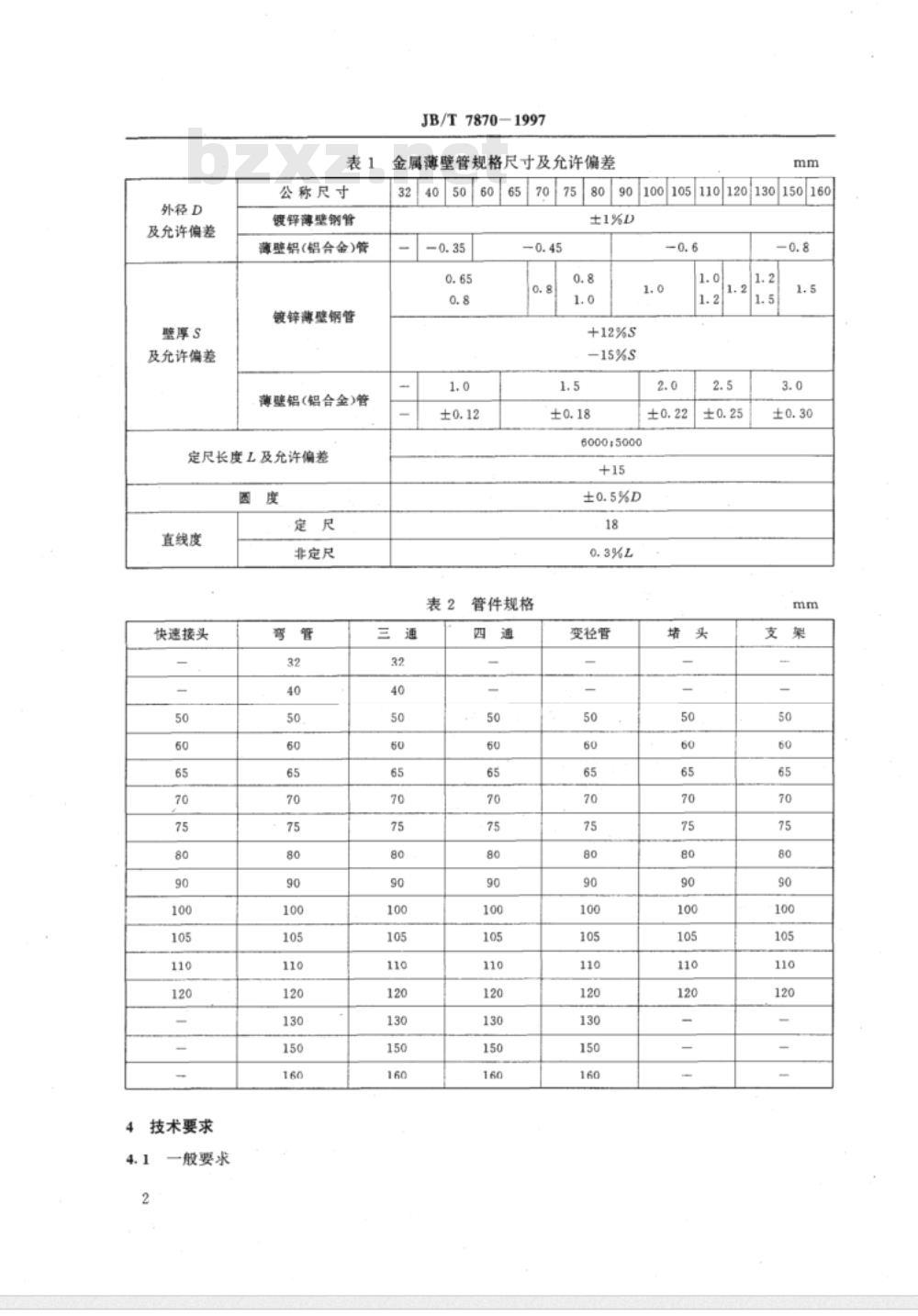

中华人民共和国机械行业标准 JB/T 7870-1997 喷灌用金属薄壁管及管件 发布日期：1997-06-20 实施日期：1998-01-01 中华人民共和国机械工业部发布 前言 本标准是对JB/T 7869.1-95、JB/T 7869.2-95及JB/T 7870-95的修订，并将三个标准并为一个标准编写。在保留原有适用内容的基础上，结合我国金属薄壁管及管件的实际生产、使用情况和发展趋势，主要作了如下修改： 1. 调整了耐水压性能的要求和相应的试验方法； 2. 增加了沿程水头损失计算方法； 3. 修改了检验规则； 4. 删去了JB/T 7869.2-95中的附录C《试验报告单及表格》； 5. 删去标准中应由制造厂规定的技术要求内容； 6. 按GB/T 1.1-1993的规定，调整了标准的编写格式和表达方式。 本标准从生效之日起，同时代替JB/T 7869.1～7869.2-95和JB/T 7870-95。本标准的附录A、附录B都是标准的附录。 本标准由全国农业机械标准化技术委员会提出并归口。 本标准起草单位：江苏理工大学排灌机械研究所。 本标准主要起草人：刘玉林、林瞰。 1 范围 本标准规定了喷灌用金属薄壁管及管件的品种、规格、技术要求、试验方法、检验规则、标志和包装等。 本标准适用于喷灌用镀锌薄壁钢管、薄壁铝（铝合金）管及其配套的各种管件。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： GB 228—87, GB 242—82, GB 246—82, GB 700-88, GB 708-88, GB 11738-86, GB 2102—88, GB 2828—87, GB 3091—82, GB 3190-82, GB 5213-85, GB 6893-86, JB/T 5673-91, HG 4-329-66。 3 品种、规格 3.1 金属薄壁管分为： 镀锌薄壁钢管，公称压力为1000kPa；薄壁铝（铝合金）管，公称压力为800kPa。 3.2 金属薄壁管的规格尺寸及允许偏差应符合表1的规定。 3.3 管件的规格均以所配套的金属薄壁管公称外径表示，变径管以变径管大端所配套的金属薄壁管公称外径表示。管件规格应符合表2的规定。 表1 金属薄壁管规格尺寸及允许偏差 (mm) 公称尺寸范围：32, 40, 50, 60, 65, 70, 75, 80, 90, 100, 105, 110, 120, 130, 150, 160 - 外径D及允许偏差：±1%D - 壁厚S及允许偏差：+12%S / -15%S - 定尺长度L及允许偏差：±0.5%L - 非定尺长度L及允许偏差：±1%L - 直线度：0.3%D 表2 管件规格 - 快速接头：50, 60, 65, 70, 75, 80, 90, 100, 105, 110, 120 - 三通：32, 40, 50, 60, 65, 70, 75, 80, 90, 100, 105, 110, 120, 130, 150, 160 - 四通：50, 60, 65, 70, 75, 80 4 技术要求 4.1 一般要求
