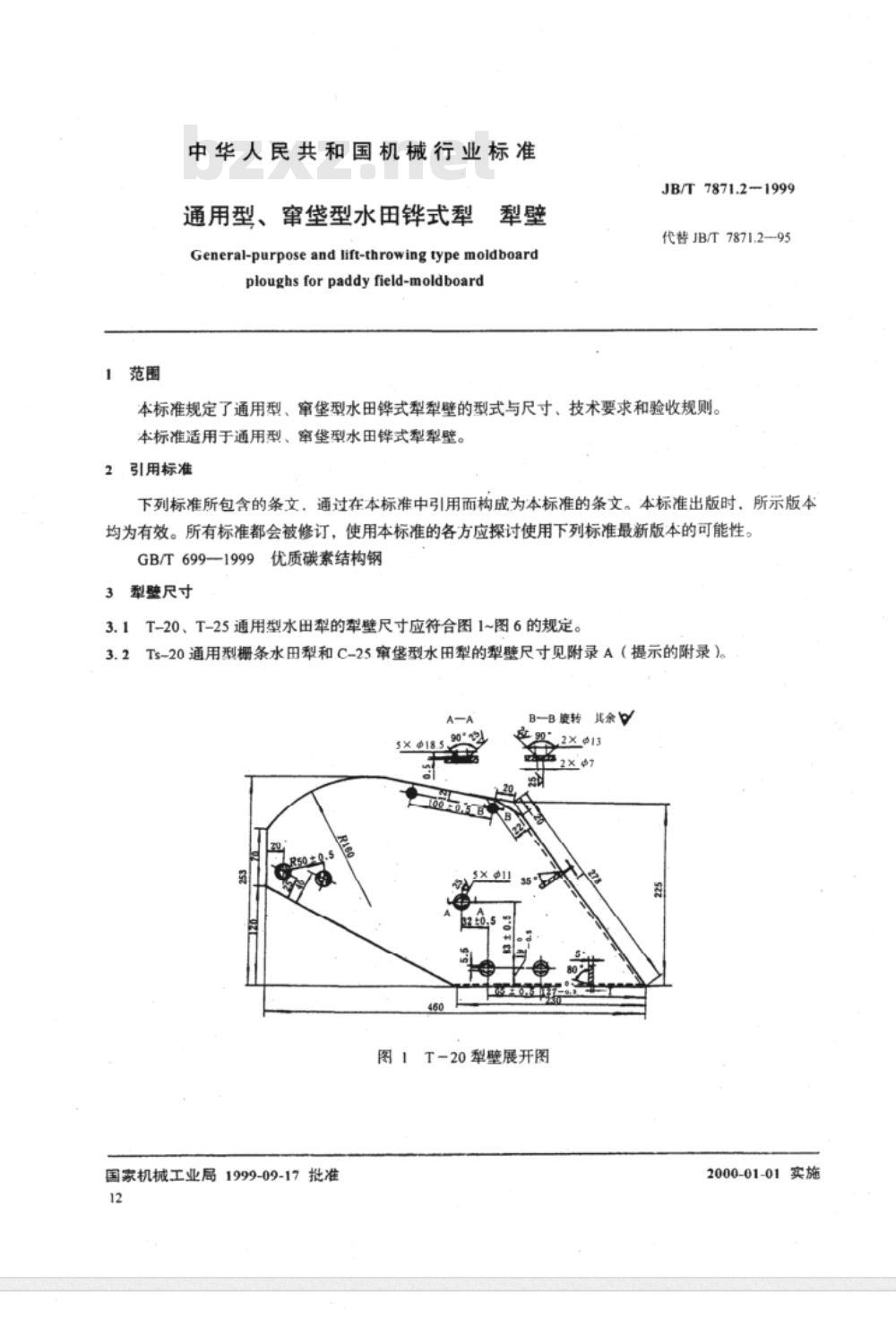

中华人民共和国机械行业标准
通用型、窜堡型水田铧式型
General-purposeand lift-throwingtypemoldboardploughsforpaddyfield-moldboardJB/T7871.2-1999
代替JB/T7871.2—95www.bzxz.net
本标准规定了通用型、窜堡型水田铧式型型壁的型式与尺寸、技术要求和验收规则。本标准适用于通用型、窜堡型水田锌式犁犁壁。2.引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时。所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699-—1999优质碳素结构钢3犁壁尺寸
3.1T-20、T-25通用型水田犁的犁壁尺寸应符合图1~图6的规定。3.2Ts-20通用型栅条水田型和C-25窜堡型水田犁的犁壁尺寸见附录A（提示的附录）。A-A
B-B·旋转其余
图1T-20犁壁展开图
国家机械工业局1999-09-17批准12
2000-01-01实施
JB/T 7871.2—1999

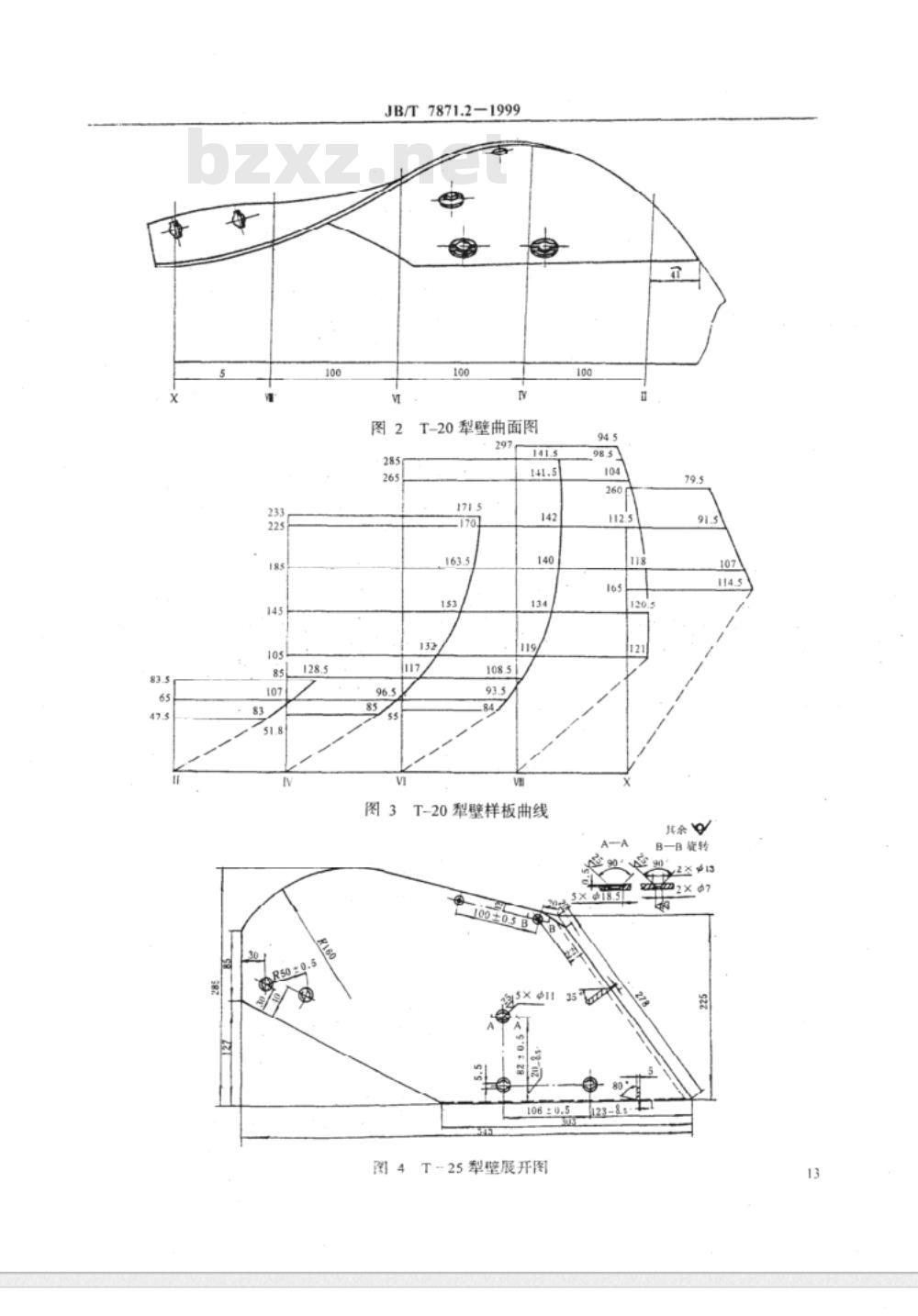

图2T-20犁壁曲面图
图3T-20犁壁样板曲线
106 =0
离4T-25型壁展开图
其余安
B-B转
4技术要求
JB/T7871.2-1999

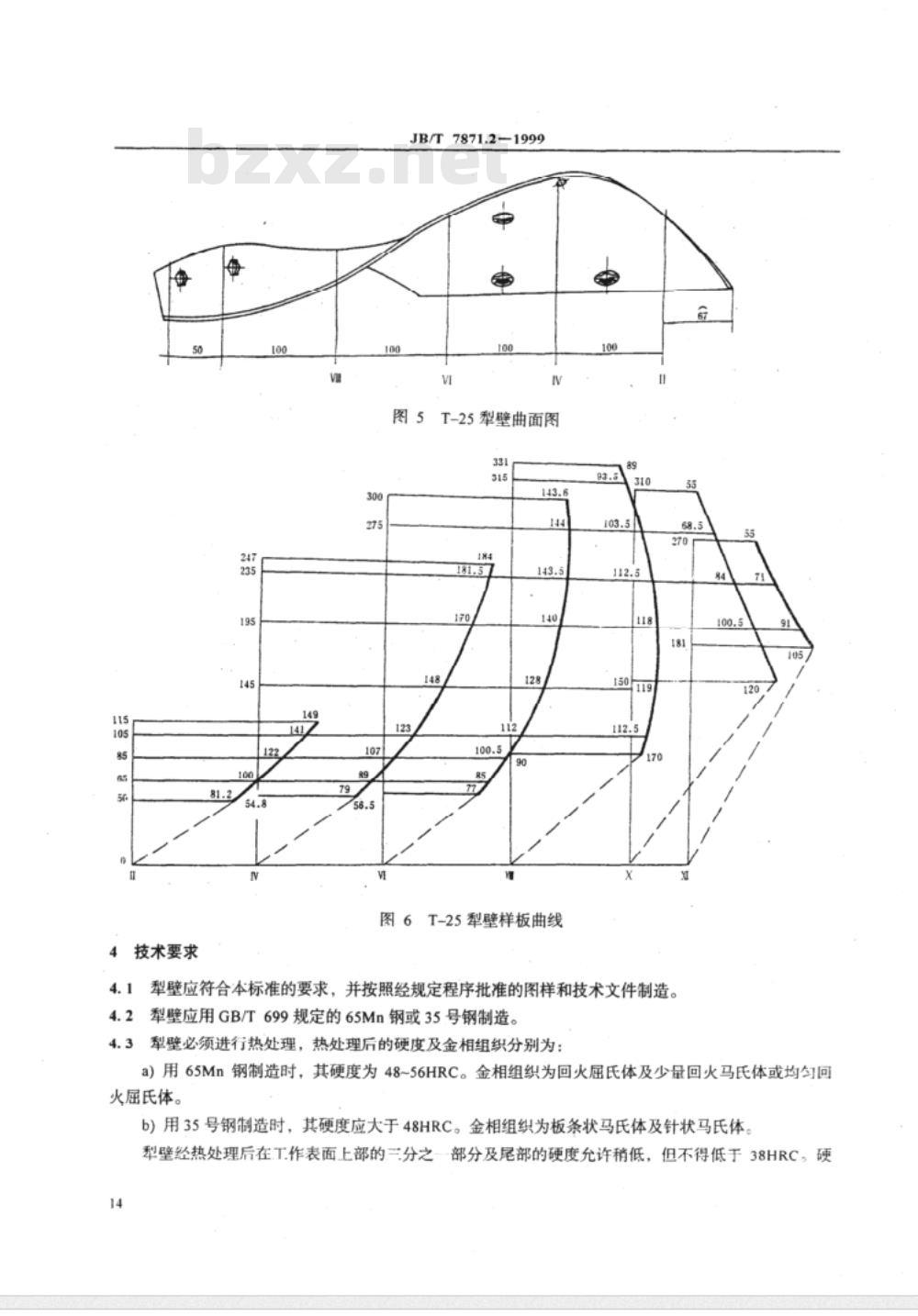

图5T-25型壁曲面图
图6T-25型壁样板曲线
4.1型壁应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。4.2型壁应用GB/T699规定的65Mn钢或35号钢制造。4.3犁壁必须进行热处理，热处理后的硬度及金相组织分别为：100.5
a）用65Mn钢制造时，其硬度为48~56HRC。金相组织为回火屈氏体及少量回火马氏体或均匀回火屈氏体。
b）用35号钢制造时，其硬度应大于48HRC。金相组织为板条状马氏体及针状马氏体。型壁经热处理后在.T.作表面上部的二分之-部分及尾部的硬度允许稍低，但不得低于38HRC。硬14
度测量点按图7规定、
01 ~ 02
JB/T7871.2-1999
硬度测量点

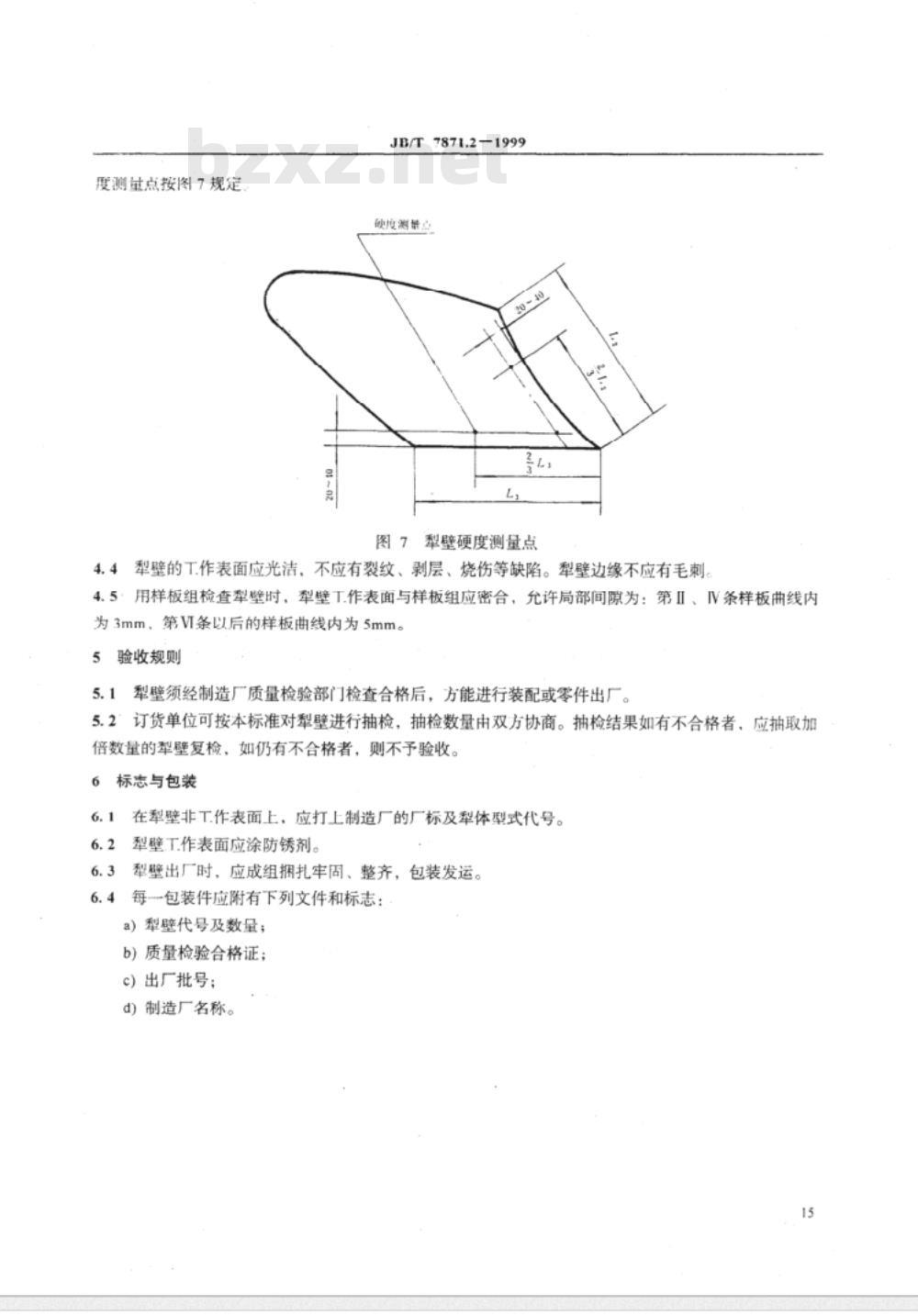

图7犁壁硬度测量点
犁壁的工作表面应光洁、不应有裂纹、剥层、烧伤等缺陷。犁壁边缘不应有毛刺。4.5·用样板组检查犁壁时，犁壁T.作表面与样板组应密合，允许局部间隙为：第ⅡI、IV条样板曲线内为3mm，第V条以后的样板曲线内为5mm。5验收规则
型壁须经制造厂质量检验部门检查合格后，方能进行装配或零件出厂。5.1
5.2＇订货单位可按本标准对犁壁进行抽检，抽检数量由双方协商。抽检结果如有不合格者，应抽取加倍数量的犁壁复检，如仍有不合格者，则不予验收。6标志与包装
在犁壁非工作表面上，应打上制造厂的厂标及犁体型式代号。6.1
犁壁工作表面应涂防锈剂。
犁壁出厂时，应成组捆扎牢固、整齐，包装发运。每包装件应附有下列文件和标志：6.4
a）犁壁代号及数量；
b）质量检验合格证；
e）出厂批号：
d)制造厂名称。
JB/T7871.21999

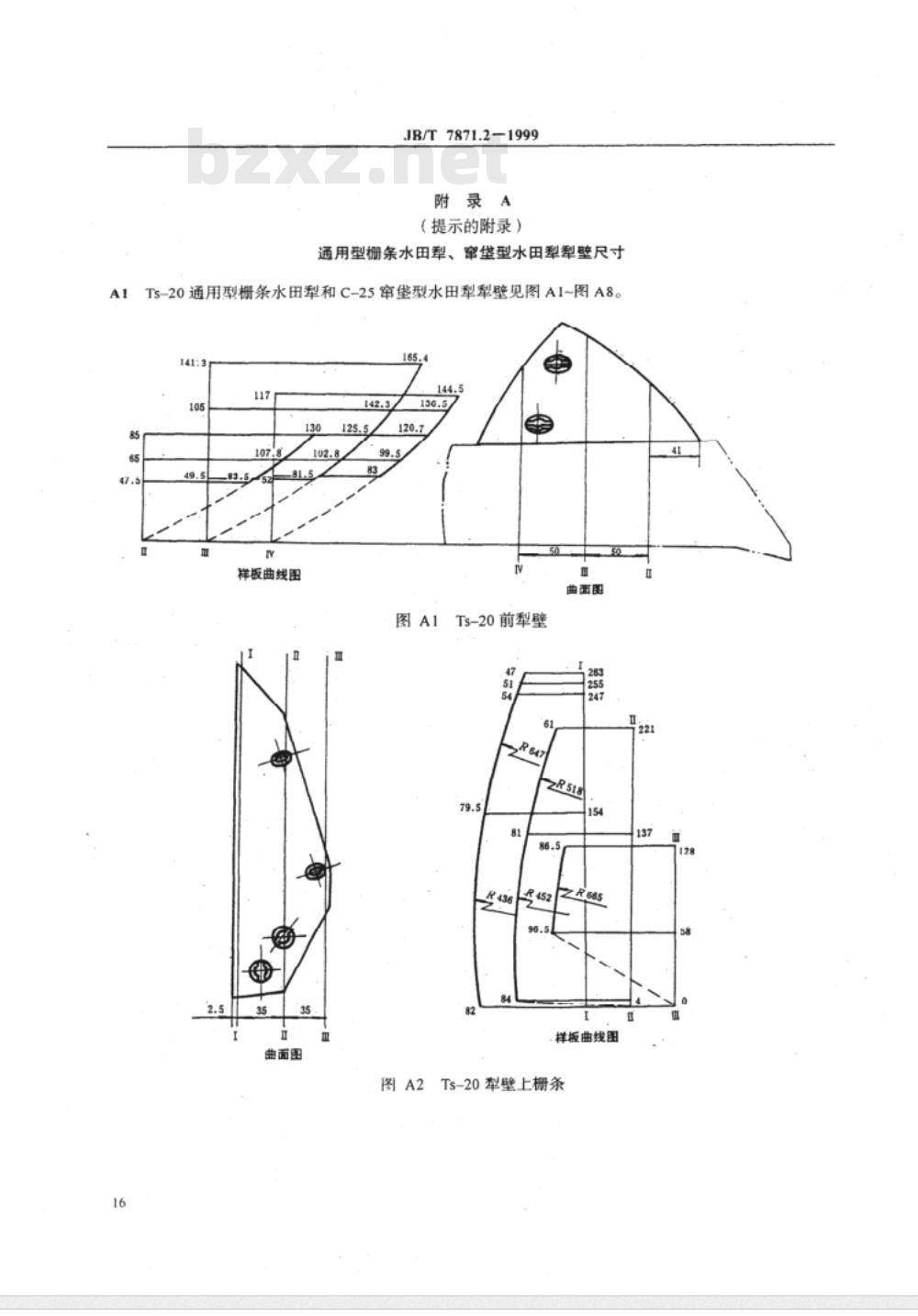

附录A
（提示的附录）
通用型栅条水田犁、率堡型水田犁犁壁尺寸A1Ts-20通用型栅条水田犁和C-25宰堡型水田型犁壁见图A1~图A8。141:3
样板曲线图
曲面图
曲面图
图A1Ts-20前犁壁
样板曲线图
图A2Ts-20犁上栅条
曲面围
曲面图
JB/T7871.21999
图A3Ts-20犁壁中栅条
图A4Ts-20犁壁下栅条
样板曲线图
25727a1
样板曲线图
JB/T7871.2—1999
图A5‘C-25犁壁曲面图
JB/T7871.2—1999
C-25后犁壁样板曲线
JB/T 7871.2-1999
图A7C-25前犁壁
JB/T7871.21999
图A8C-25前犁壁样板曲线
