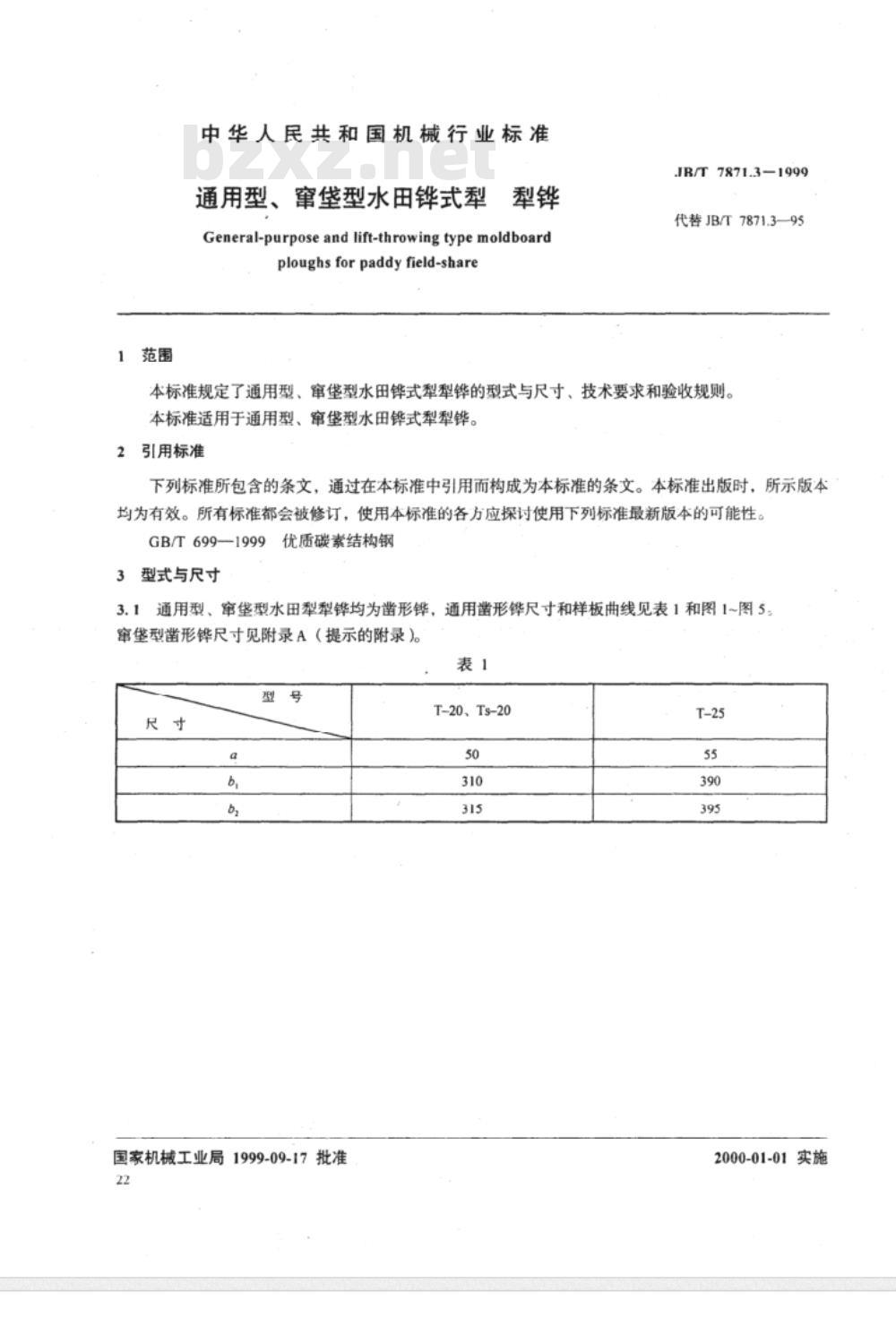

【机械行业标准(JB)】 通用型、窜垡型水田铧式犁 犁铧

中华人民共和国机械行业标准
型型铧
通用型、窜堡型水田式型
General-purposeand lift-throwingtypemoldboardploughs for paddy field-shareJB/T7871.3-1999www.bzxz.net
代替JB/T7871.3—95
本标准规定了通用型、审堡型水田铧式犁型铧的型式与尺寸、技术要求和验收规则。本标准适用于通用型、审堡型水田铧式型犁铧。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699—1999
优质碳素结构钢
3型式与尺寸
通用型、窜堡型水田型型铧均为凿形锌，通用凿形锌尺寸和样板曲线见表1和图1~图5：3.1
窜堡型凿形锌尺寸见附录A（提示的附录）。表1
国家机械工业局1999-09-17批准22
T-20、Ts-20
2000-01-01实施
注：图中双点划线边为Ts-20锌边。20
JB/T7871.31999

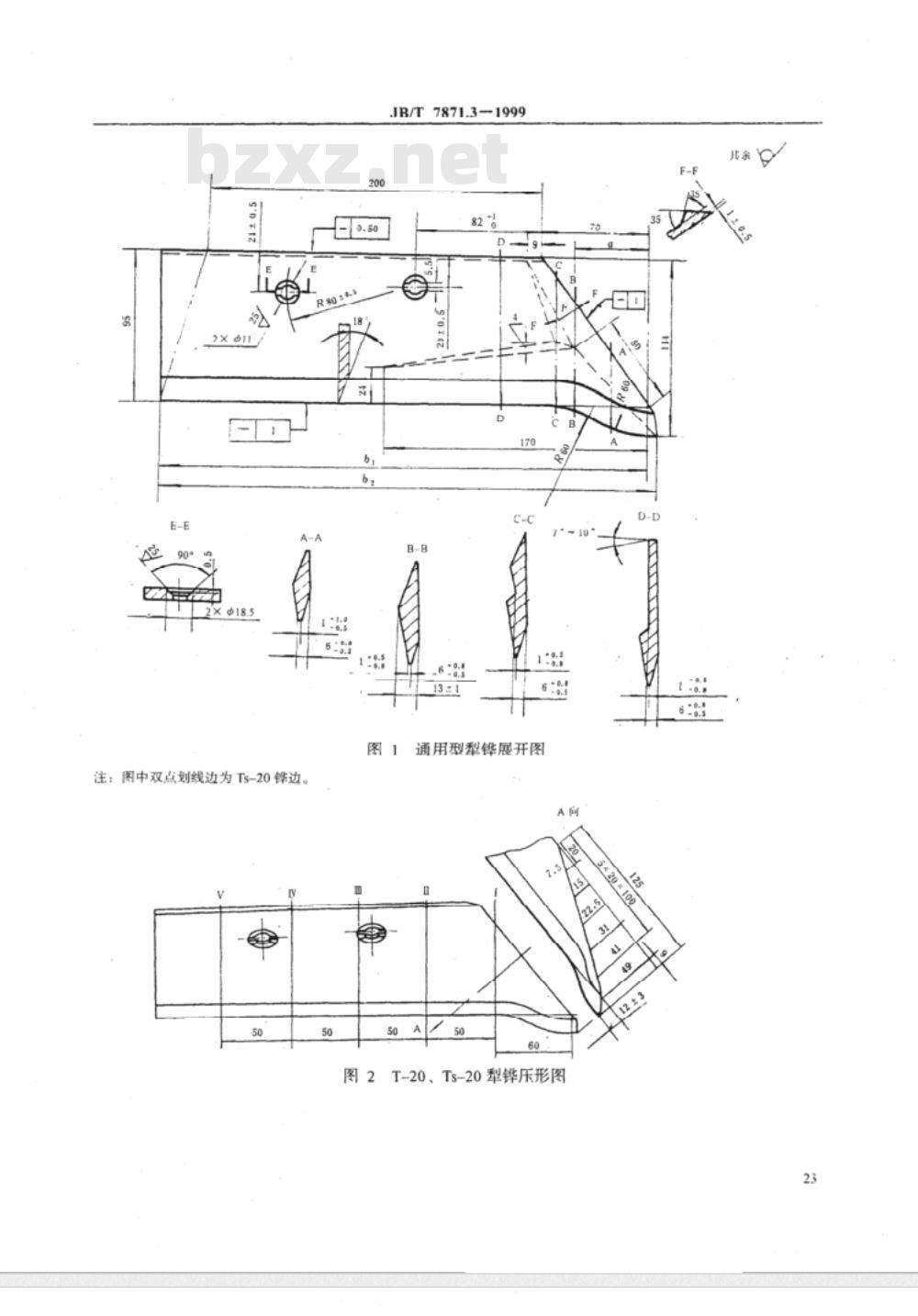

通用型型锌展开图
图2T-20、Ts-20型锌压形图
4技术要求
JB/T7871.31999

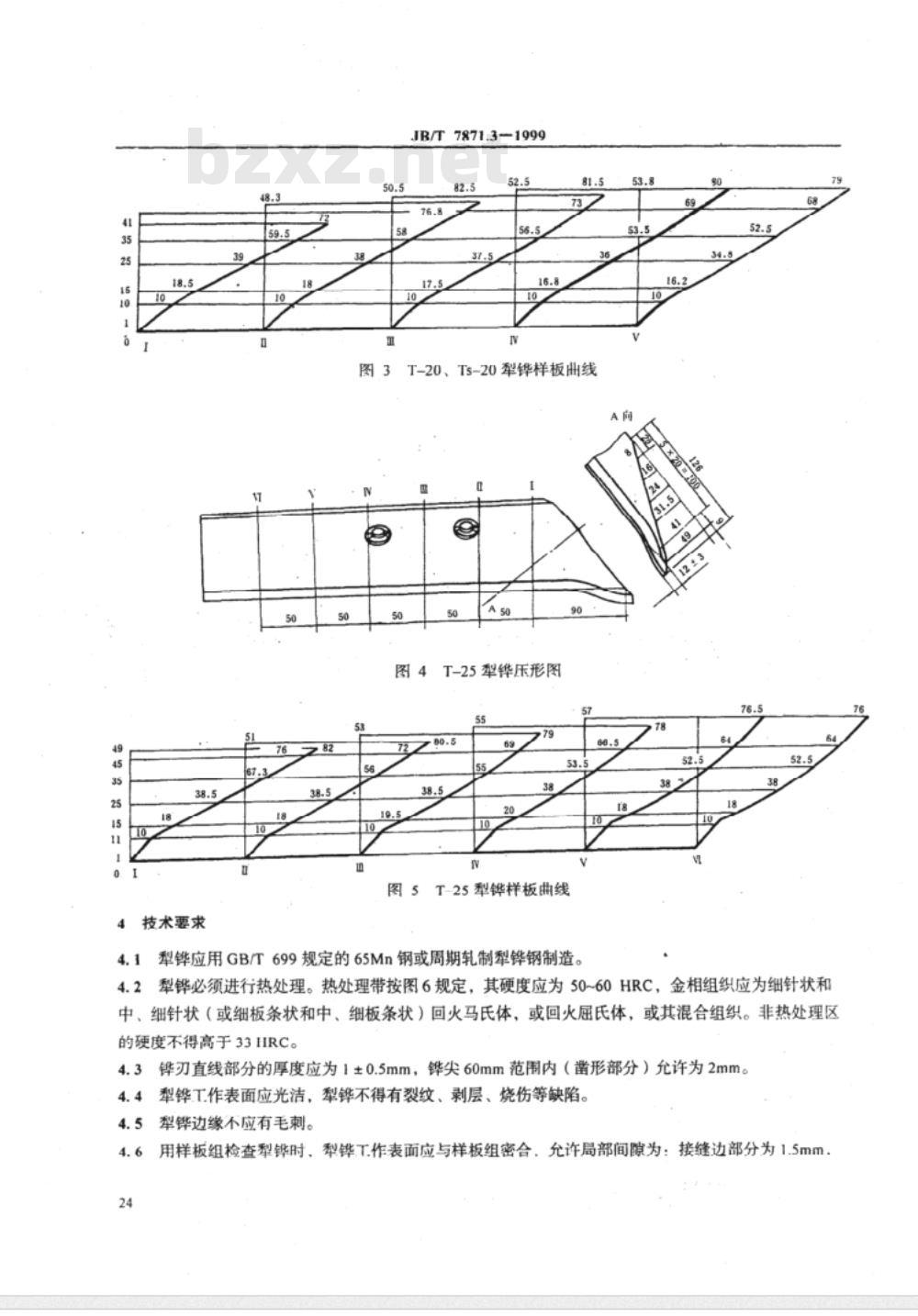

T-20、Ts-20犁铧样板曲线
图4T-25犁铧压形图
图5T-25型铧样板曲线
4.1犁铧应用GB/T699规定的65Mn钢或周期轧制犁铧钢制造。V
4.2犁铧必须进行热处理。热处理带按图6规定，其硬度应为50~60HRC，金相组织应为细针状和中、细针状（或细板条状和中、细板条状）回火马氏体，或回火屈氏体，或其混合组织。非热处理区的硬度不得高于33HRC。
4.3铧刃直线部分的厚度应为1±0.5mm，铧尖60mm范围内（凿形部分）允许为2mm。4.4犁铧工作表面应光洁，犁锌不得有裂纹、剥层、烧伤等缺陷。4.5犁铧边缘不应有毛刺。
4.6用样板组检查型毕时，犁铧T.作表面应与样板组密合，允许局部间隙为：接缝边部分为1.5mm，24
其余为2mmc
验收规则
热处理革
JB/T7871.3-1999
硬度测量点

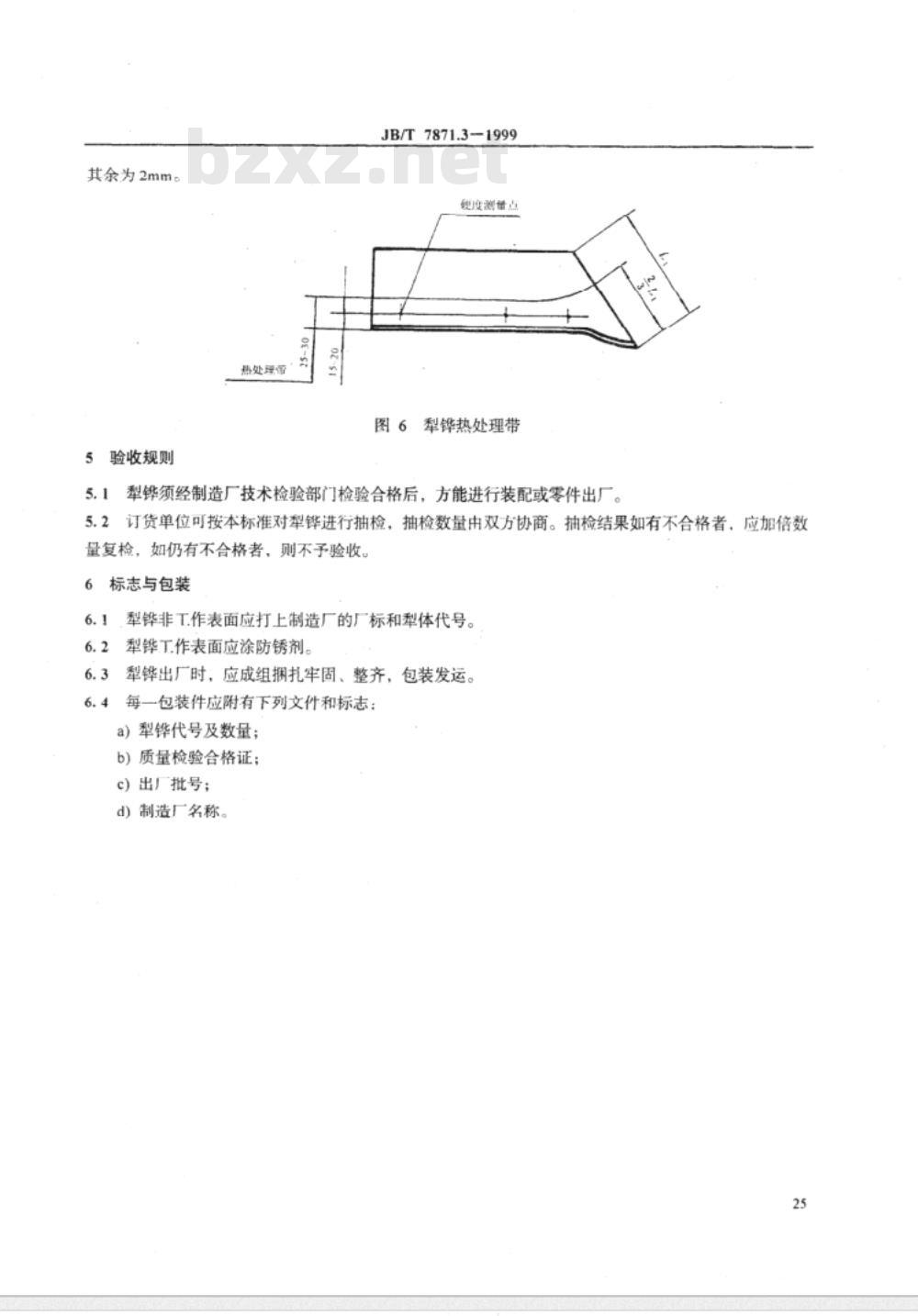

图6犁铧热处理带
5.1型铧须经制造厂技术检验部门检验合格后，方能进行装配或零件出厂。5.2订货单位可按本标准对犁锋进行抽检，抽检数量由双方协商。抽检结果如有不合格者，应加倍数量复检，如仍有不合格者，则不予验收。6
标志与包装
6.！犁铧非工作表面应打上制造厂的厂标和型体代号。6.2型铧工作表面应涂防锈剂。
6.3犁铧出厂时，应成组捆扎牢固、整齐，包装发运。6.4每一包装件应附有下列文件和标志：a)）犁铧代号及数量；
b）质量检验合格证；
c）出厂批号；
d）制造厂名称。
JB/T7871.31999

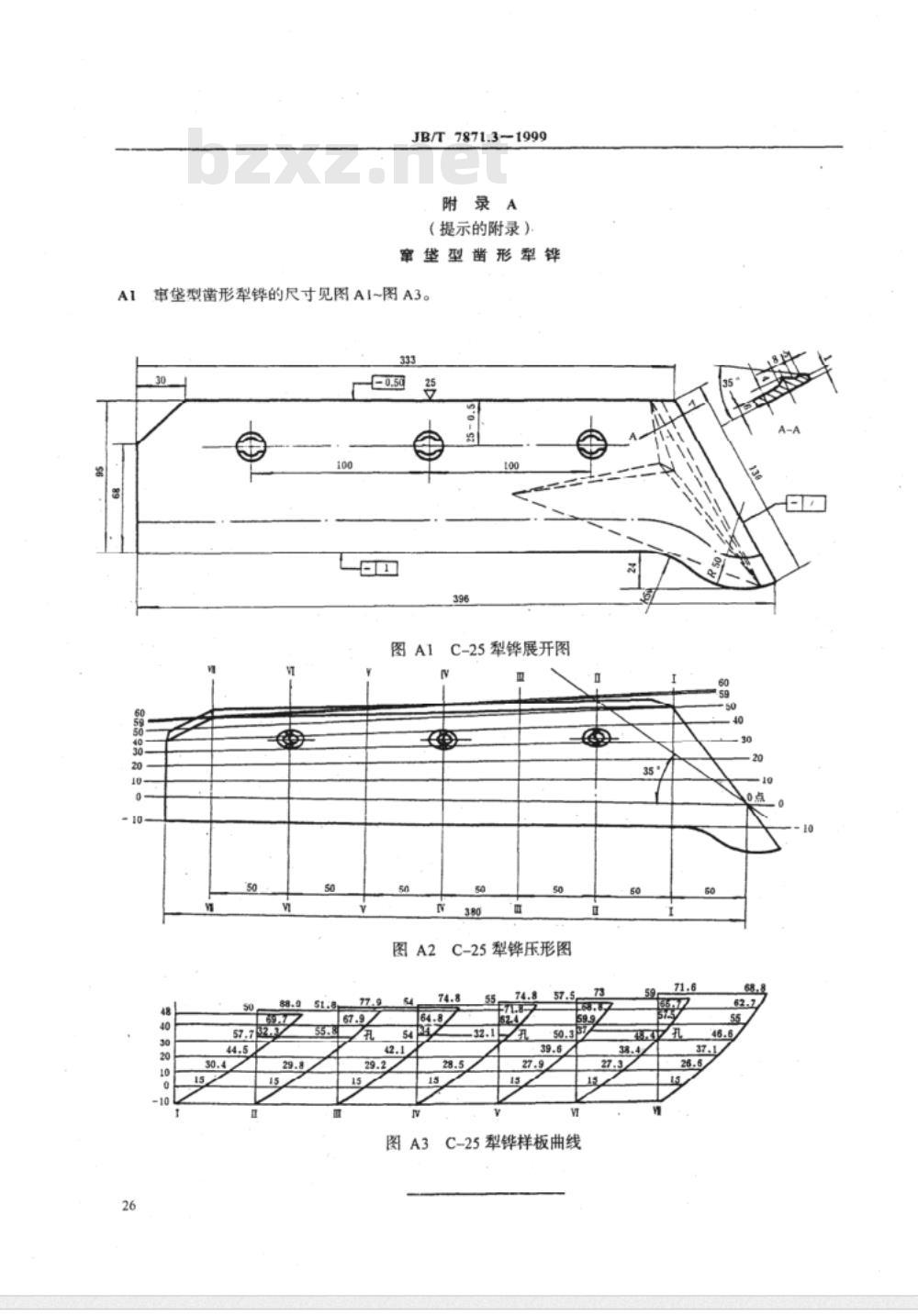

附录A
（提示的附录）
堡型凿形型锌
审堡型凿形犁铧的尺寸见图A1~图A3。333
C-25犁铧展开图
图A2C-25型铧压形图
图A3C-25犁锌样板曲线
