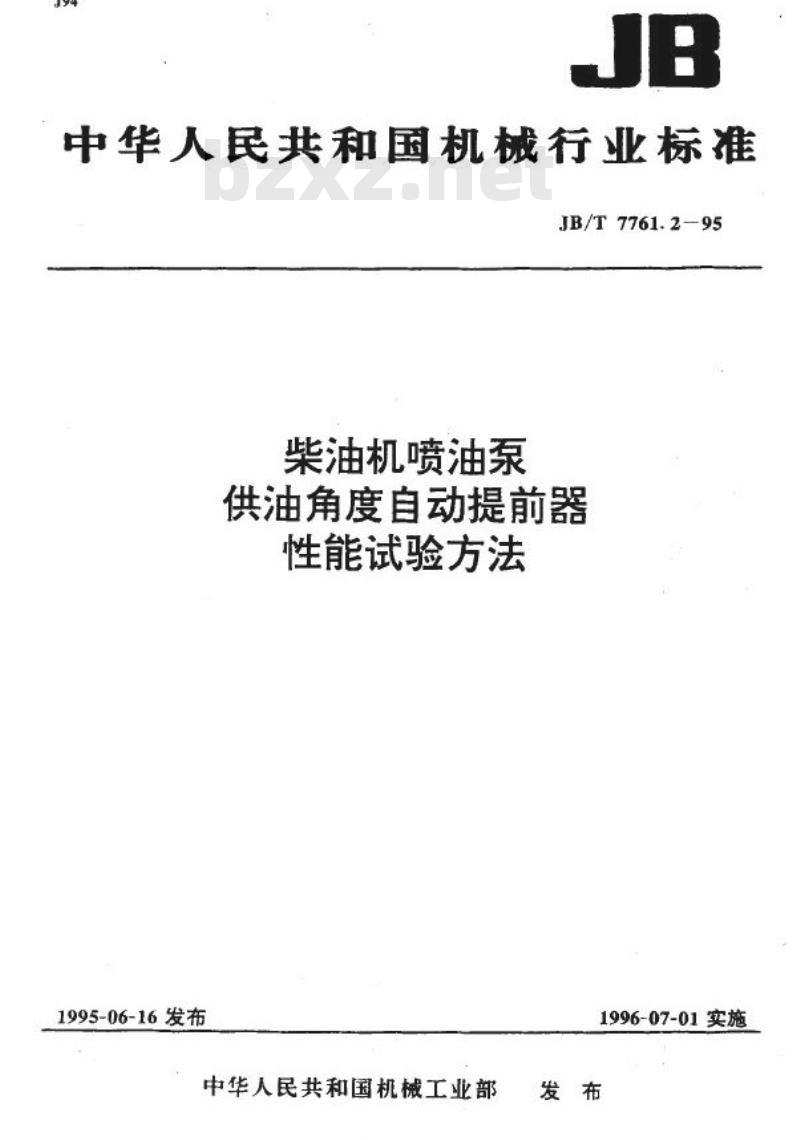

【机械行业标准(JB)】 柴油机喷油泵供油角度自动提前器 性能试验方法

中华人民共和国机械行业标准
JB/T7761.2-95
柴油机喷油泵
供油角度自动提前器
性能试验方法
1995-06-16发布
中华人民共和国机械工业部
1996-07-01实施

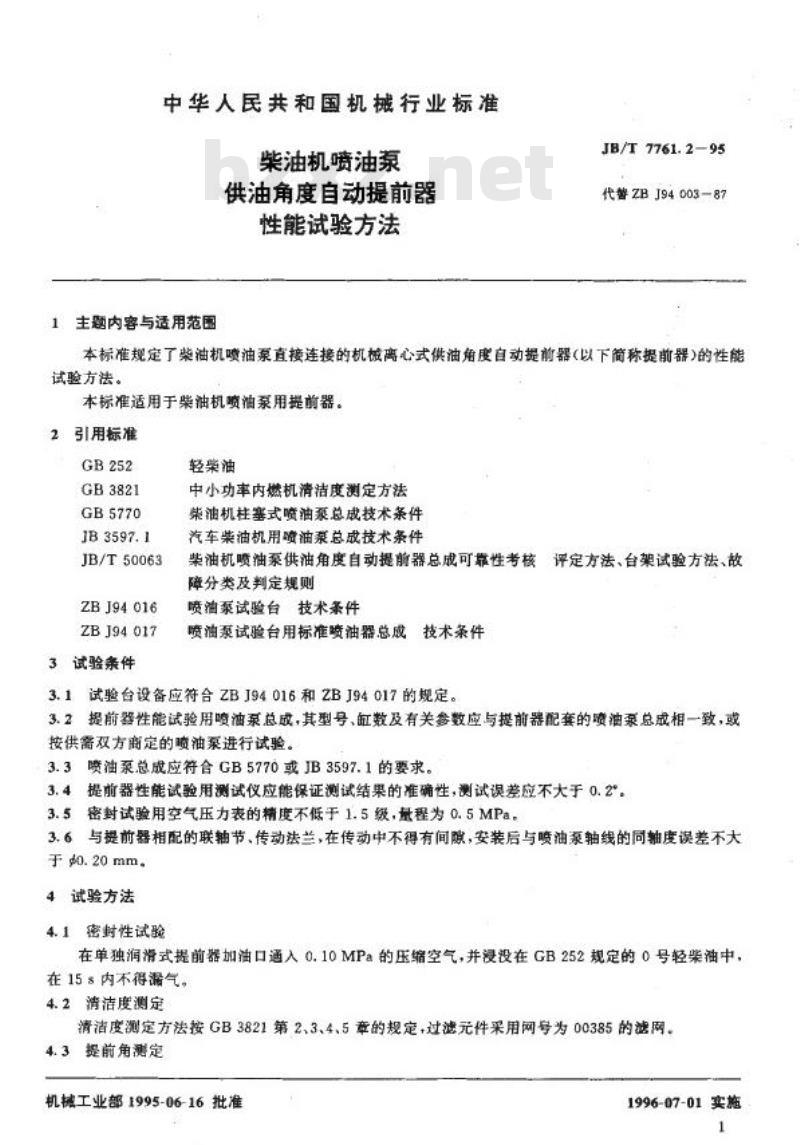

中华人民共和国机械行业标准
柴油机喷油泵
供油角度自动提前器
性能试验方法
1主题内容与适用范围
JB/T7761.295
代警ZBJ94 003—87
本标准规定了柴油机喷油票直接连接的机械离心式供油角度自动提前器（以下简称提前器)的性能试验方法。
本标准适用于柴油机喷油泵用提前器。2引用标准
GB3821
GB5770
JB/T50063
ZBJ94016
ZBJ94017
3试验条件
轻巢油
中小功率内燃机清洁度测定方法柴油机柱塞式喷油泵总成技术条件汽车柴油机用喷油泵总成技术条件柴油机喷油票供油角度自动提前器总成可靠性考核评定方法、台架试验方法、故障分类及判定规则
喷油试验台技术条件
喷油泵试验台用标准喷油器总成技术条件3.1试验台设备应符合ZBJ94016和ZBJ94017的规定，3.2提前器性能试验用喷油泵总成，其型号、缸数及有关参数应与提前器配套的喷油泵总成相一致，或按供需双方商定的喷油票进行试验。3.3喷油泵总成应符合GB5770或JB3597.1的要求。3.4提前器性能试验用测试仪应能保证测试结果的准确性，测试误差应不大于0.2°。3.5密封试验用空气压力表的精度不低于1.5级，量程为0.5MPa。3.6与提前器相配的联轴节、传动法兰，在传动中不得有间隙，安装后与喷油泵轴线的同轴度误差不大于0.20mm
4试验方法
4.1密封性试验
在单独润滑式提前器加油口通入0.10MPa的压缩空气，并浸没在GB252规定的0号轻柴油中，在15s内不得漏气。
4.2清洁度测定
清洁度测定方法按GB3821第2、3、4、5章的规定，过滤元件采用网号为00385的滤网。4.3提前角测定
机械工业部1995-06-16批准
1996-07-01实施

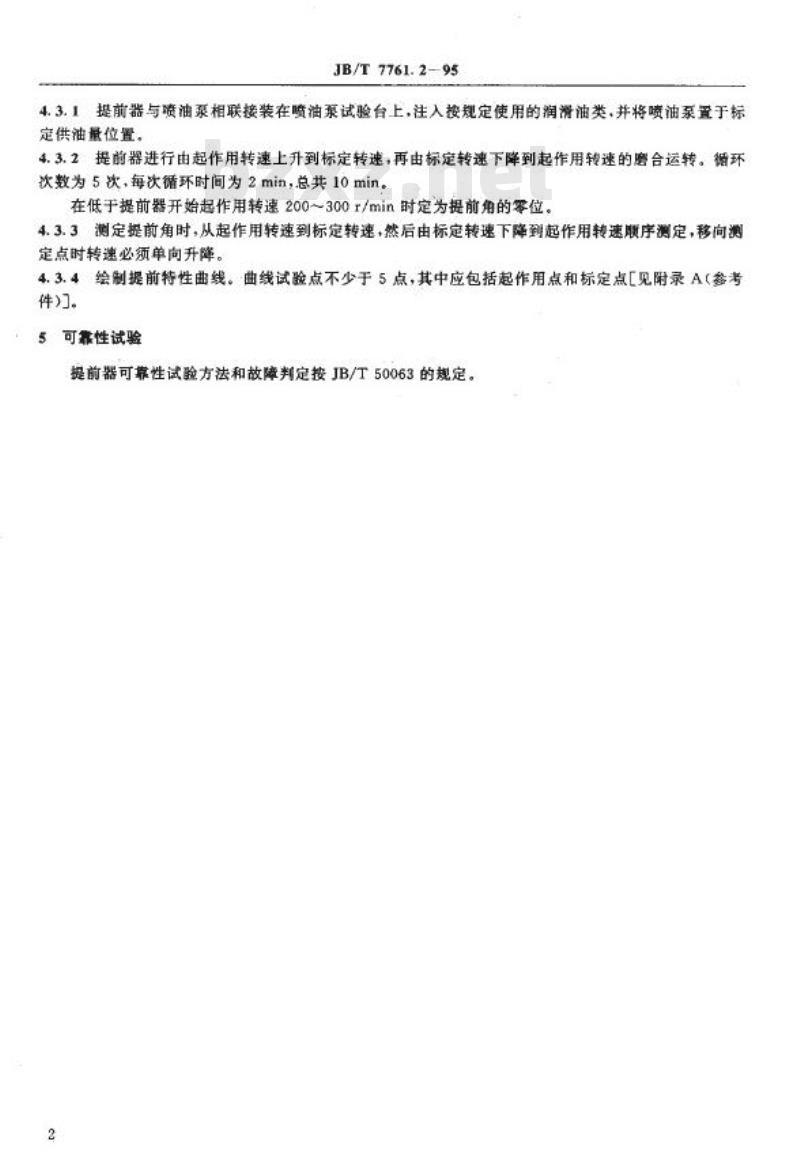

JB/T7761.295
4.3.1提前器与喷油泵相联接装在喷油泵试验台上，注入按规定使用的润滑油类，并将喷油泵置于标定供油最位置，
4.3.2提前器进行由起作用转速上升到标定转速，再由标定转速下降到起作用转速的磨合运转。循环次数为5次，每次循环时间为2min，总共10min。在低于提前器开始起作用转速200～300r/min时定为提前角的零位。4.3.3测定提前角时，从起作用转速到标定转速，然后由标定转速下降到起作用转速顺序测定，移向测定点时转速必须单向升降。
4.3.4绘制提前特性曲线。曲线试验点不少于5点，其中应包括起作用点和标定点[见附录A（参考件汀，
5可靠性试验
提前器可靠性试验方法和故障判定按JB/T50063的规定。2
附加说明：免费标准bzxz.net
JB/T7761.2—95
附录A
提前器提前特性曲线
(参考件）
106200300400500600700800900100110012001300转速t/min
图A1提前器提前特性曲线
本标准由机械工业部无锡油泵油嘴研究所提出并归口。本标准由机械工业部无锡油泵油嘴研究所、龙口油泵油嘴股份有限公司共同负资起草。本标准主要起草人曹辉荣、尚瑞云、刘建国，3
