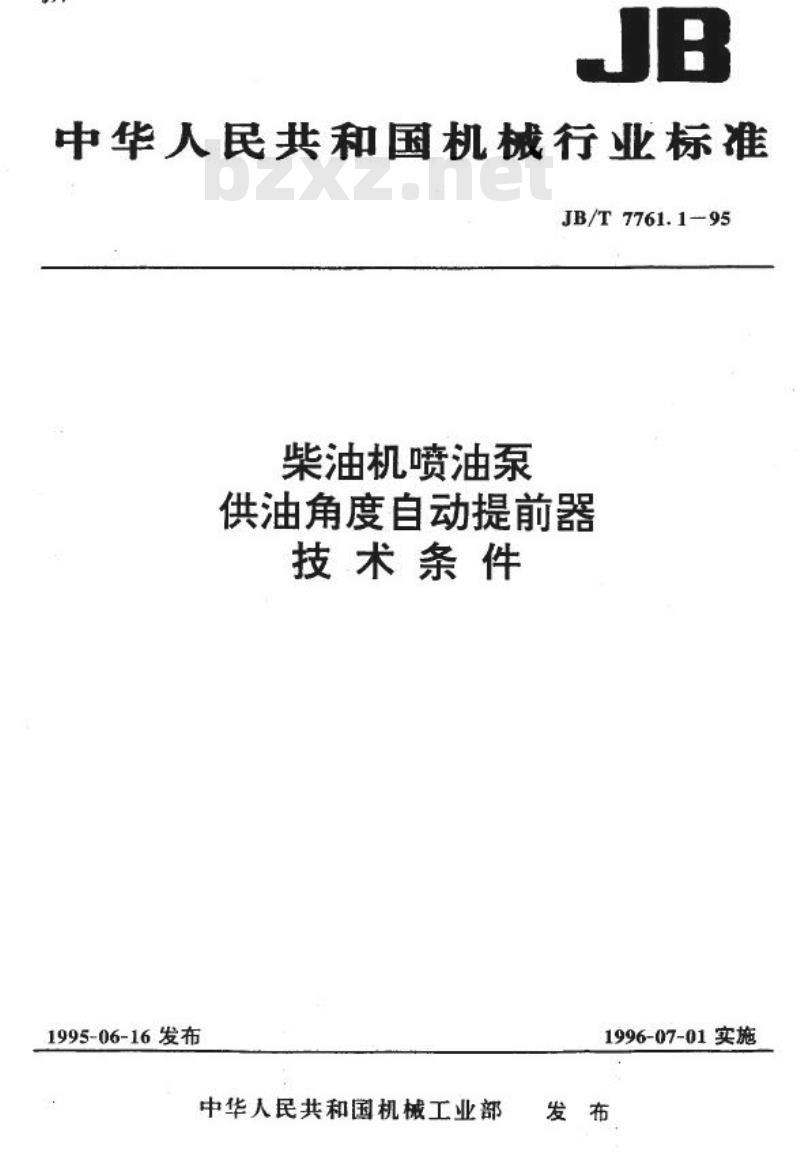

【机械行业标准(JB)】 柴油机喷油泵供油角度自动提前器 技术条件

中华人民共和国机械行业标准
JB/T7761.1-95
柴油机喷油泵
供油角度自动提前器
技术条件
1995-06-16发布
中华人民共和国机械工业部
1996-07-01实施

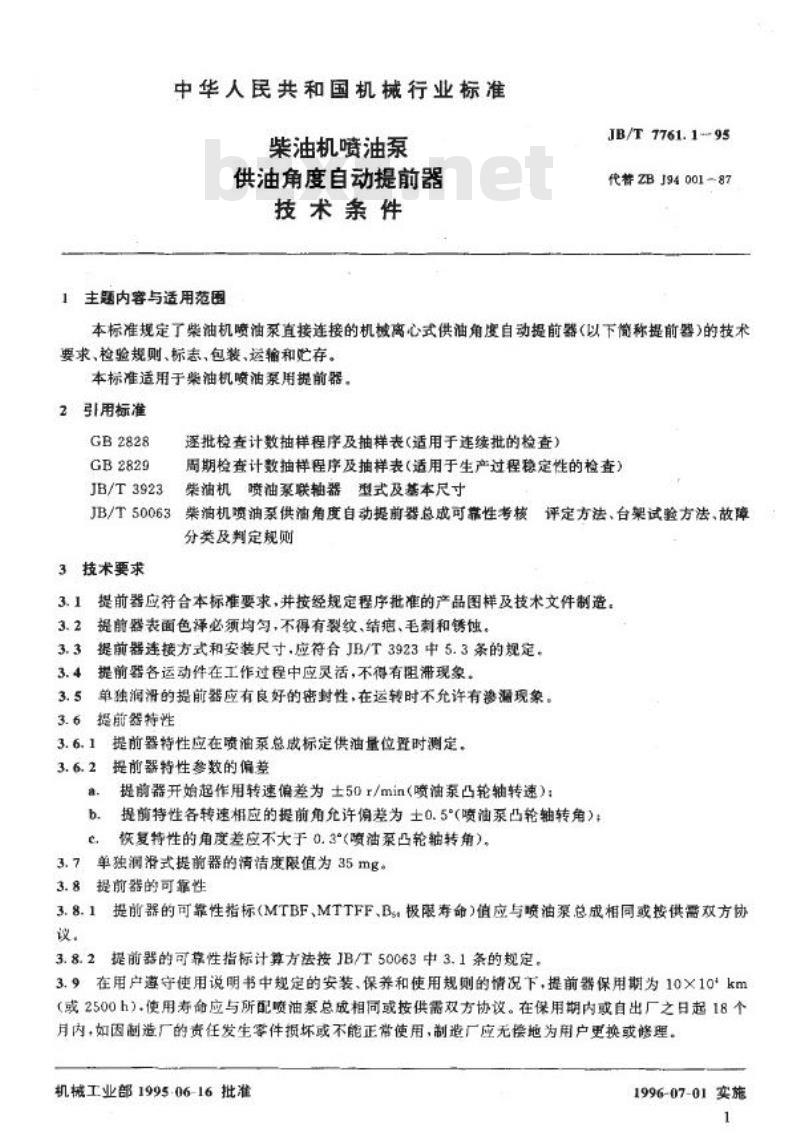

中华人民共和国机械行业标准
柴油机喷油泵
供油角度自动提前器
技术条件
1主题内容与适用范围
JB/T 7761.1--95
代替ZB J94 001~87
本标准规定了柴油机喷油泵直接连接的机被离心式供油角度自动提前器（以下简称提前器)的技术要求、检验规则、标志、包装、运输和贮存。本标准适用于柴油机喷油泵用提前器。2引用标准
GB2828
GB2829
JB/T3923
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）柴油机喷油泵联轴器型式及基本尺寸JB/T50063柴油机喷油泵供油角度自动提前器总成可靠性考核评定方法、台架试验方法、故障分类及判定规则
3技术要求
3.1提前器应符合本标准要求，并按经规定程序批准的产品图样及技术文件制造。3.2提前器表面色泽必须均匀、不得有裂纹、结瘤、毛刺和锈蚀。3.3提前器连接方式和安装尺寸.应符合JB/T3923中5.3条的规定。3.4提前器各运动件在工作过程中应灵活，不得有阻滞现象。3.5单独润滑的提前器应有良好的密封性，在运转时不允许有渗漏现象。3.6提前器特性
提前器特性应在喷油泵总成标定供油量位置时测定，提前器特性参数的偏差
提前器开始起作用转速偏差为士50r/min（喷油泵凸轮轴转速）：提前特性各转速相应的提前角允许偏差为土0.5（喷油泵凸轮轴转角)；b.
恢复特性的角度差应不大于0.3\(喷油泵凸轮轴转角)。3.7单独润滑式提前器的清洁度限值为35mg。3.8提前器的可靠性
3.8.1提前器的可靠性指标(MTBF、MTTFF、Bs.极限寿命)值应与喷油票总成相同或按供需效方协议。
3.8.2提前器的可靠性指标计算方法按JB/T50063中3.1条的规定，3.9在用户遵守使用说明书中规定的安装、保养和使用规则的情况下，提前器保用期为10×10+km（或2500h).使用寿命应与所配喷油累总成相同或按供需双方协议。在保用期内或自出厂之日起18个月内，如因副造厂的责任发生零件损坏或不能正常使用，制造厂应无偿地为用户更换或修理。机械工业部1995·06-16批准
1996-07-01实施
4检验规则
JB/T7761.1-95
4.1对每台提前器，制造厂均应按本标准技术要求和产品图样、技术文件检验合格，并附有产品质量合格证，方可出厂。
4.2出厂检验项目为3.2.3.4、3.5和3.6条，如需检验技术要求的其他条款时，应事先与制造厂商定。
每批交货验收时不得解体提前器。出厂检验抽样规则及合格与否的判定接GB2828的规定，4.3
4.4型式检验抽样规则及合格与否的判定按GB2829的规定，5标志、包装、运输和贮存
5.1标志
在每台提前器的显著部位应有明显的标志。在使用期限内，标志的字迹、线条必须保持清晰。标志内容必须包括：
a，制造厂名称(或厂标)或商标；b.产品型号及规格。
5.2包装
提前器必须经防蚀处理后，装入能够防止损坏和脏物进入的包装袋或包装盒内，并应附有制造广检验员签章的产品合格证和有关出厂文件。装入包装袋或包装盒内的提前器，应成批地装入坚固的包装箱。包装箱和盒外表面上应明显地标明，
制造厂名称(或厂标)或商标；
产品名称及型号，下载标准就来标准下载网
数量：
装箱年、月；
制造厂地址。
每箱总重量不超过50kg
包装应有“防雨”、“防潮”和“小心轻放”等常规标志。5.3运输和贮存
提前器不得和酸、或及其他能引起产品锈蚀的化学药品放在一起运输和保存，应放在通风、于燥、防尘的仓库内贮存。
提前器在正常保管情况下，自出厂之日起制造厂应保证在一年之内不致锈蚀。附加说明：
本标准由机械工业部无锡油油嘴研究所提出并归口。本标准由机械工业部无锡油泵油嘴研究所、龙口油系油嘴股份有限公司共向负责起草。本标准主要起草人曹辉荣、尚瑞云、刘建国。2
