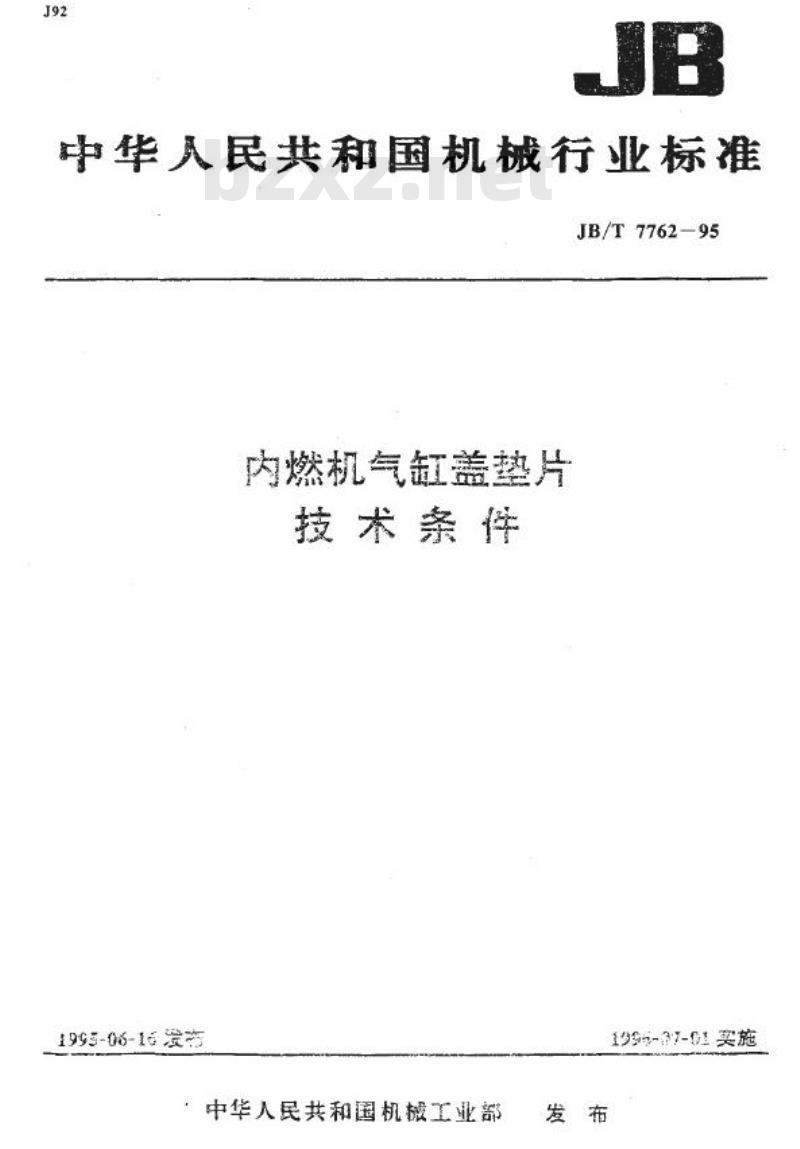

【机械行业标准(JB)】 内燃机气缸盖垫片 技术条件

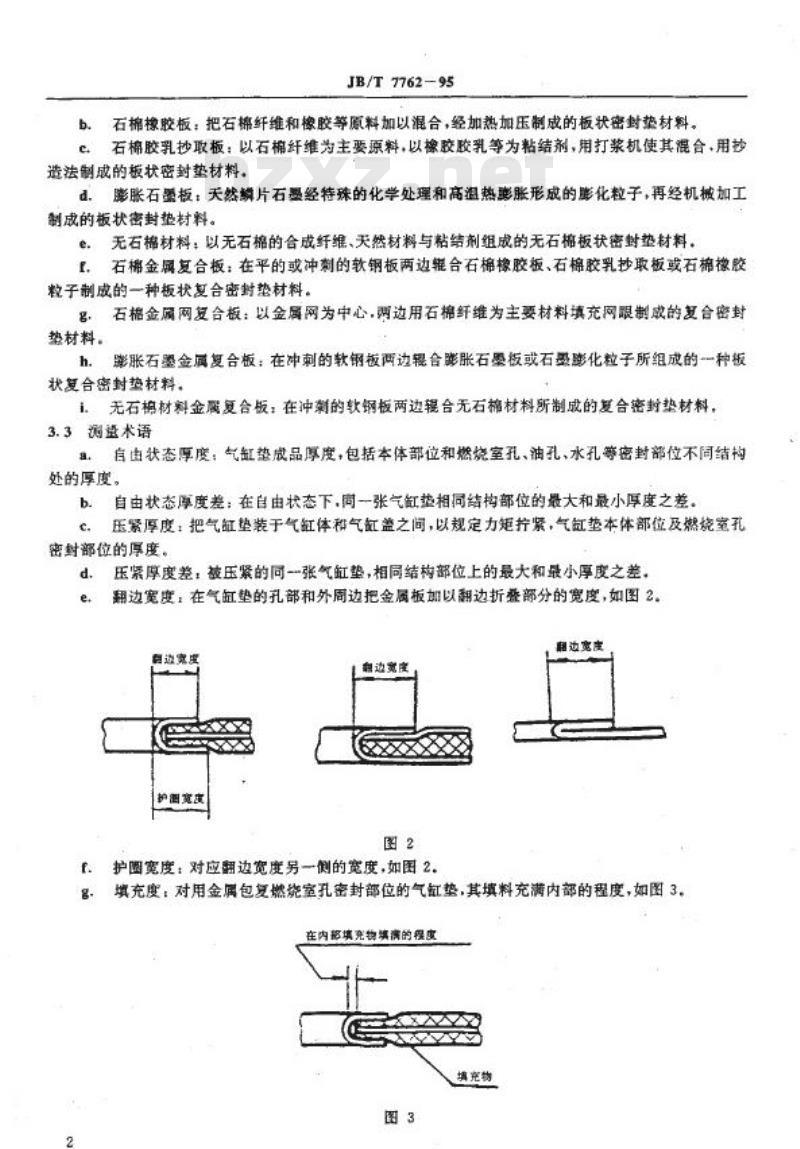

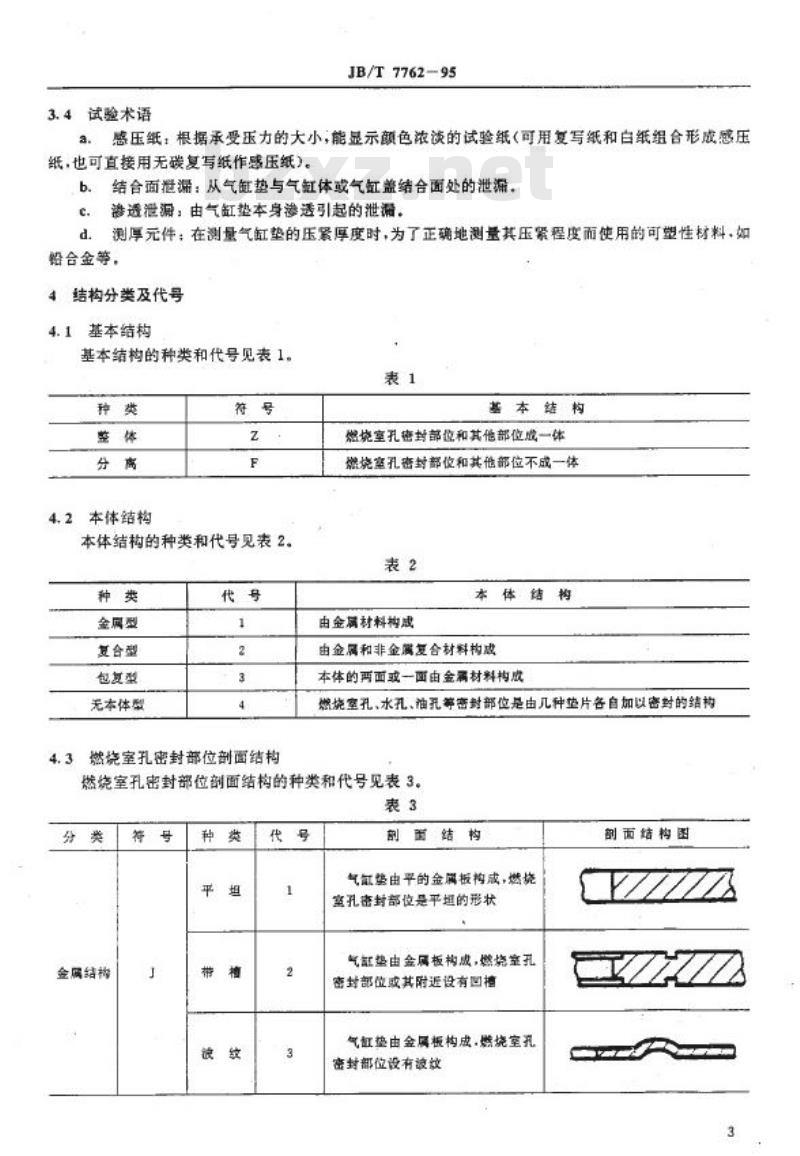

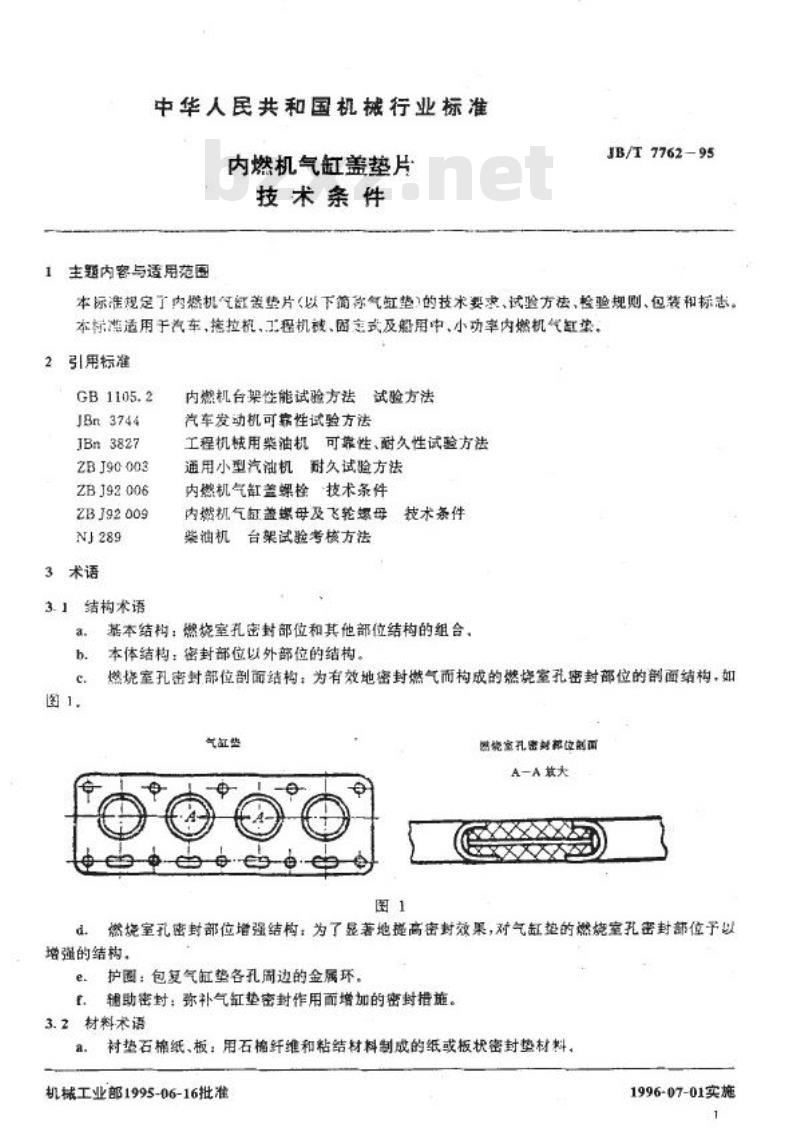

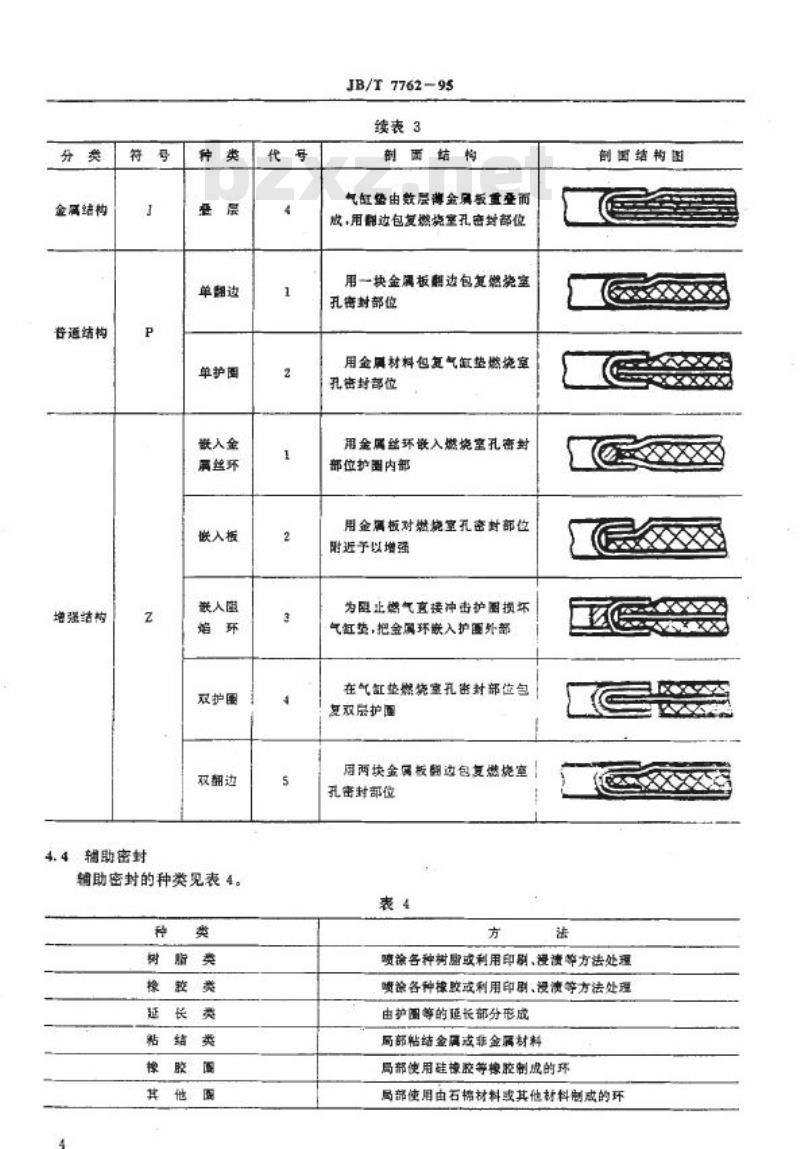

中华人民共和国机械行业标准 JB/T7762-95 内燃机气缸盖垫片 技术条件 发布日期：1995-06-16 实施日期：1993-07-01 主题内容与适用范围 JB/T7762-95 本标准规定了内燃机气缸盖垫片（以下简称气缸垫）的技术要求、试验方法、检验规则、包装和标志。本标准适用于汽车、拖拉机、工程机械、固式及船用中、小功率内燃机气缸体。 2 引用标准 GB 1105.2 JB3744 JB/T 7762-95 3 术语 3.1 结构术语 a. 基本结构：指燃烧室孔密封部位和其他部位结构的组合，包括本体结构；以及密封部位以外部位的结构。 b. 燃烧室孔密封部位剖面结构：为有效地密封燃气而构成的燃烧室孔密封部位的削面结构，如气缸垫。 c. 燃烧室孔密封部位增强结构：为了显著地提高密封效果，对气缸垫的燃烧室孔密封部位予以增强的结构。 d. 护圈：包复气缸垫各孔周边的金属环。 e. 辅助密封：弥补气缸垫密封作用面增加的密封措施。 3.2 材料术语 a. 衬垫石棉纸、板：用石楠纤维和粘结材料制成的纸或板状密封垫材料。 b. 石棉橡胶板：将石棉纤维和橡胶等原料加以混合，经加热加压制的板状密封垫材料。 c. 石棉胶乳抄取板：以石棉纤维为主要原料，以橡胶胶乳等为粘结剂，用打浆机使其混合，用抄造法制成的板状密封垫材料。 d. 膨胀石墨板：天然鳞片石墨经过特殊的化学处理和高温热处理膨胀形成的膨化粒子，再经机械加工制成的板状密封垫材料。 e. 无石棉材料：以无石棉的合成纤维、天然材料与粘结剂组成的无石棉板状密封垫材料。 f. 石棉金属复合板：在平的或冲刺的软钢板两边夹合石棉橡胶板、石棉胶乳抄取板或石棉橡胶粒子制成的板状复合密封垫材料。 g. 石棉金属网复合板：以金属网为中心，两边用石棉纤维为主要材料填充网眼的复合密封垫材料。 h. 膨胀石墨金属复合板：在冲刺的软钢板两边夹合膨胀石墨板或石墨膨化粒子所组成的板状复合密封垫材料。 3.3 测定术语 a. 自由状态厚度：气缸垫成品厚度，包括本体部位和燃烧室孔、油孔、水孔等密封部位不同结构处的厚度。 b. 自由状态厚度差：在自由状态下，同一张气缸垫相同结构部位的最大和最小厚度之差。 c. 压紧厚度：将气缸垫装于气缸体和气缸盖之间，以规定力矩拧紧，气缸垫本体部位及燃烧室孔和密封部位的厚度。 d. 压紧厚度差：被压紧的同一张气缸垫，相同结构部位上的最大和最小厚度之差。 e. 翻边宽度：在气缸垫的孔部和外周边将金属板加以翻边折叠部分的宽度。 f. 护圈宽度：对应翻边宽度另一侧的宽度。 g. 填充度：对用金属包复燃烧室孔密封部位的气缸垫，其填料充满内部的程度。 3.4 试验术语 a. 感压纸：根据承受压力的大小，能显示颜色浓淡的试验纸（可用复写纸和白纸组合形成感压纸，也可直接用无碳复写纸作感压纸）。 b. 结合面泄漏：从气缸垫与气缸体或气缸盖结合面处的泄漏。 c. 渗透泄漏：由气缸垫本身渗透引起的泄漏。 d. 测厚元件：在测量气缸垫的压紧厚度时，为了正确地测量其压紧程度而使用的可塑性材料，如铅合金等。 4. 结构分类及代号 4.1 基本结构 基本结构的种类和代号见表1。 [表1 种类] 整体 分离 本体结构 4.2 本体结构 本体结构的种类和代号见表2。 [表2 种类] 金属型 复合型 包复型 无本体型 4.3 代号 燃烧室孔密封部位剖面结构 基本结构 燃烧室孔密封部位和其他部位成一体 燃烧室孔密封部位和其他部位不成一体 本体结构 由金属材料成 由金属和非金属复合材料构成 本体的两面或一面由金属材料构成 燃烧室孔、水孔、油孔等密封部位是由几种垫片各自加以密封的结构 燃绕室孔密封部位剖面结构的种类和代号见表3。 [表3 分类] 金属结构 符 种 平 带 波 类 旭 代 号 副面结构 气缸垫由平的
