【机械行业标准(JB)】 滚动轴承 推力调心滚子轴承 公差

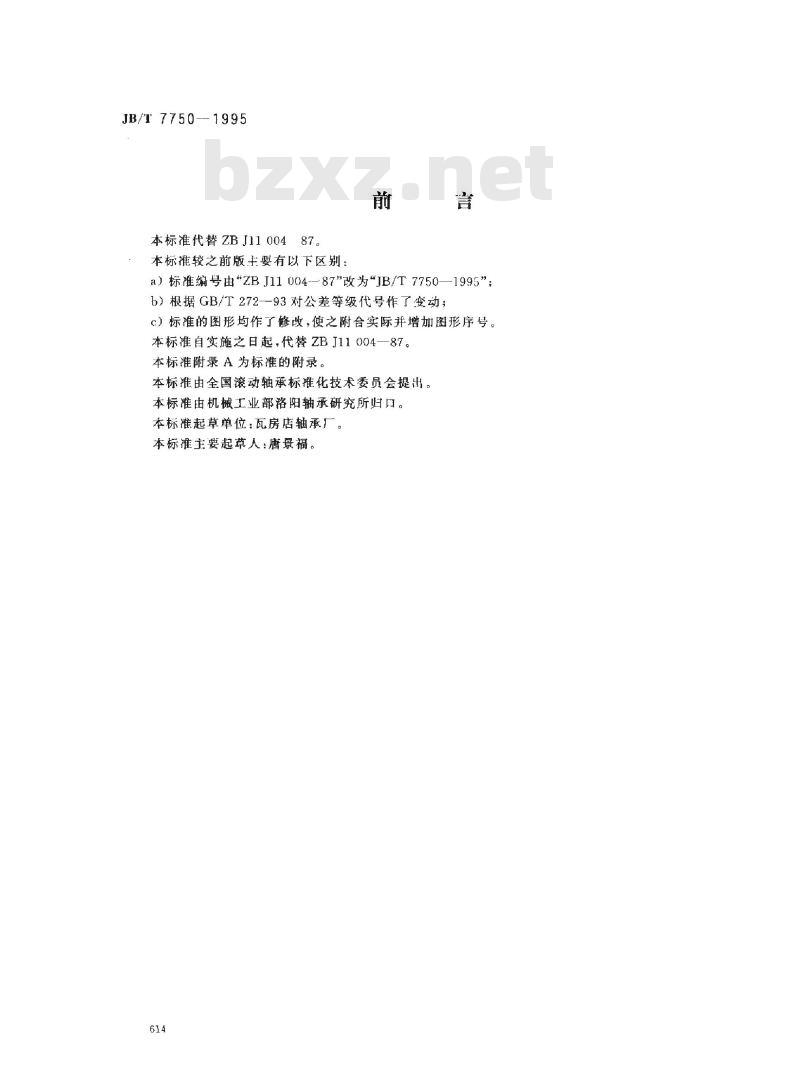

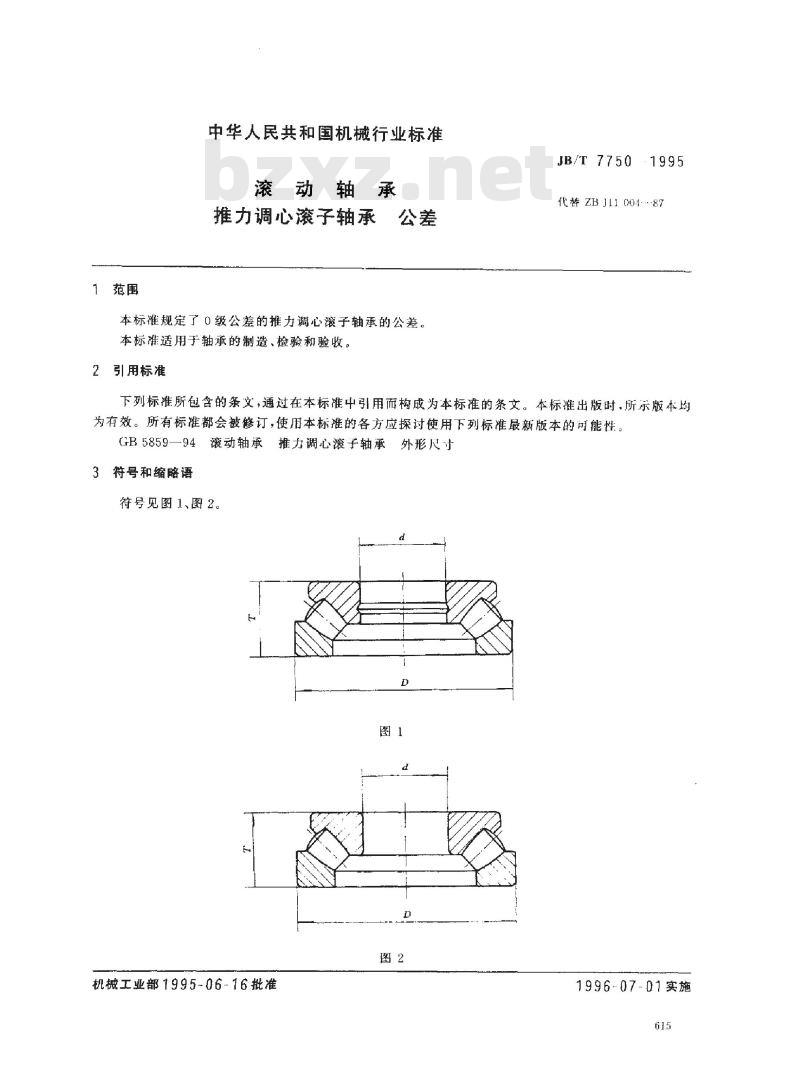

JB/T7750-1995 本标准代替ZBJ1100487。 本标准较之前版主要有以下区别： a）标准编号由“ZBJ11004—87”改为JB/T7750-1995； b）根据GB/T272—93对公差等级代号作了变动； c）标准的图形均作了修改，使之附合实际并增加图形序号。本标准自实施之日起，代替ZBJ11004—87。本标准附录 A为标准的附录。 本标准由全国滚动轴承标准化技术委员会提出。本标准由机械工业部洛阳轴承研究所归口。本标准起草单位：瓦房店轴承厂。本标准主要起草人：唐景福。 滚动轴承 推力调心滚子轴承公差 本标准规定了0级公差的推力调心滚子轴承的公差。本标准适用于轴承的制造、检验和验收。 1 范围 中华人民共和国机械行业标准 2 引用标准 JB/T7750 1995 代替ZBJ1100—87 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB5859—94 滚动轴承推力调心滚子轴承外形尺寸 3 符号和缩略语 符号包括： D：轴承轴圈公称内径 m：轴承轴圈单径向平面平均内径的偏差 dp：轴承轴圈在单径向平面内的内径变动量 Au：轴承座圈公称外径 V：轴承座圈在单径向平面内的外径变动量 T：轴承的公称高度 r：轴承尚度偏差 4 公差 4.1 轴圈和轴承公差按表1的规定。 4.2 座圈公差按表2的规定。 表1 轴圈和轴承公差（公差等级） | 尺寸 (mm) | 50 | 80 | 120 | 180 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | D/mm (下偏差) | 过 | 80 | 120 | 180 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | | D/mm (上偏差) | 80 | 120 | 180 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | | Aw/rm (下偏差) | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | Aw/rm (上偏差) | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 表2 座圈公差（公差等级） | 尺寸 (mm) | 50 | 80 | 120 | 180 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | Vap/rm max | 11 | 15 | 19 | 23 | 26 | 30 | 34 | 38 | 40 | 50 | 70 | 80 | | Vap/rm min | -20 | 25 | -30 | 35 | 10 | 15 | -50 | 75 | -100 | -125 | -160 | | Amup/um max | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | Amup/um min | 22 | 25 | -30 | 35 | 10 | 15 | -50 | 75 | -100 | -125 | -160 | 附录 A 推荐的测量方法 A1 轴承高度偏差的测量方法推荐如 A1 所示。图 A1。
