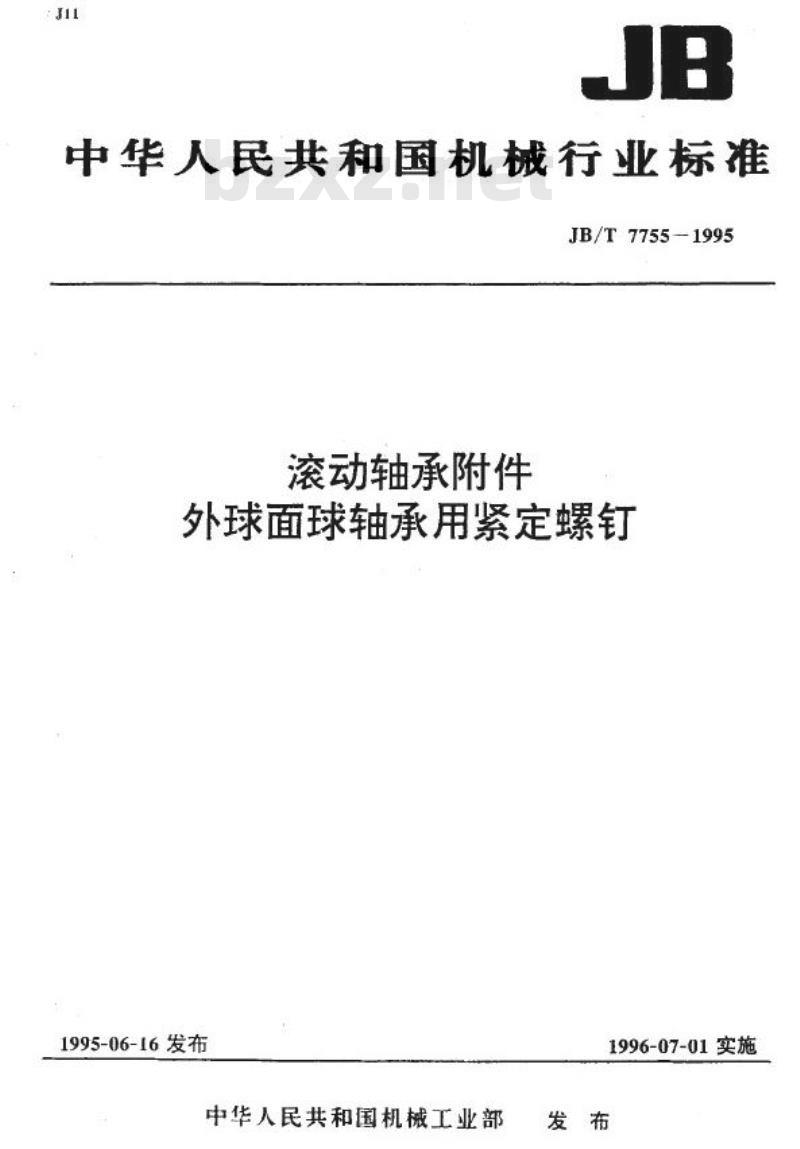

【机械行业标准(JB)】 滚动轴承附件 外球面球轴承用紧定螺钉

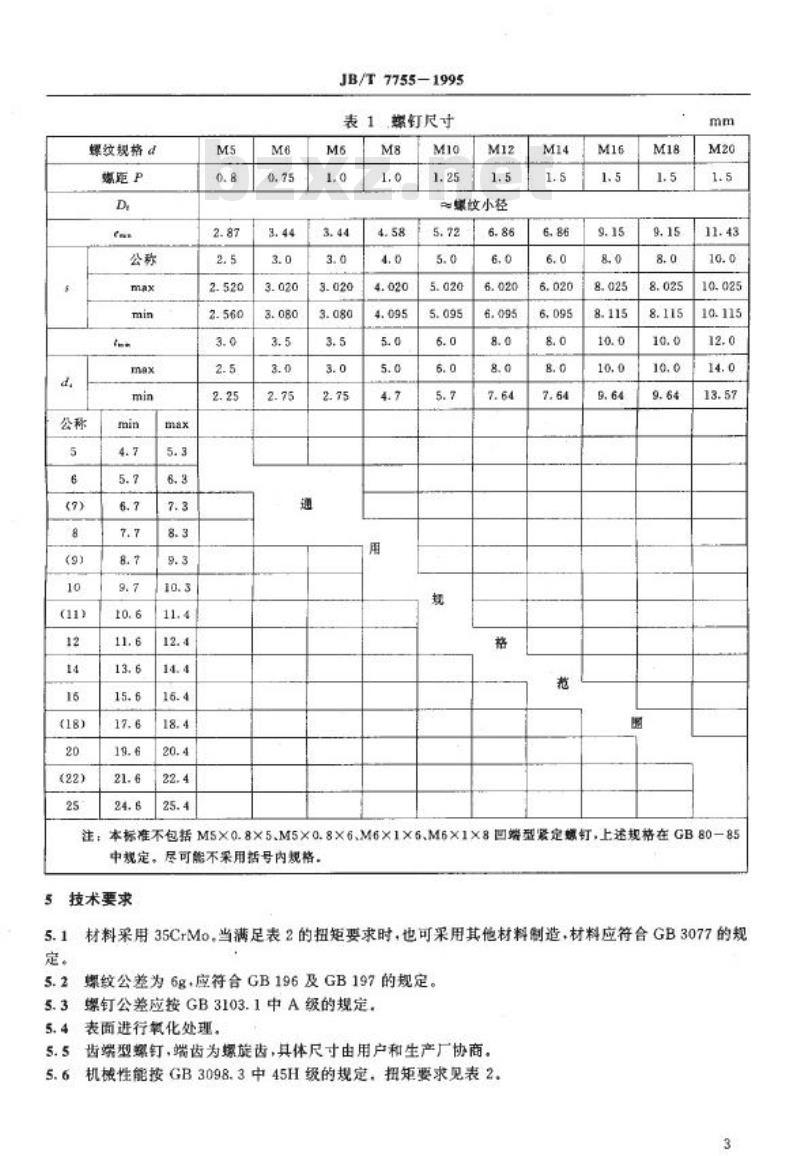

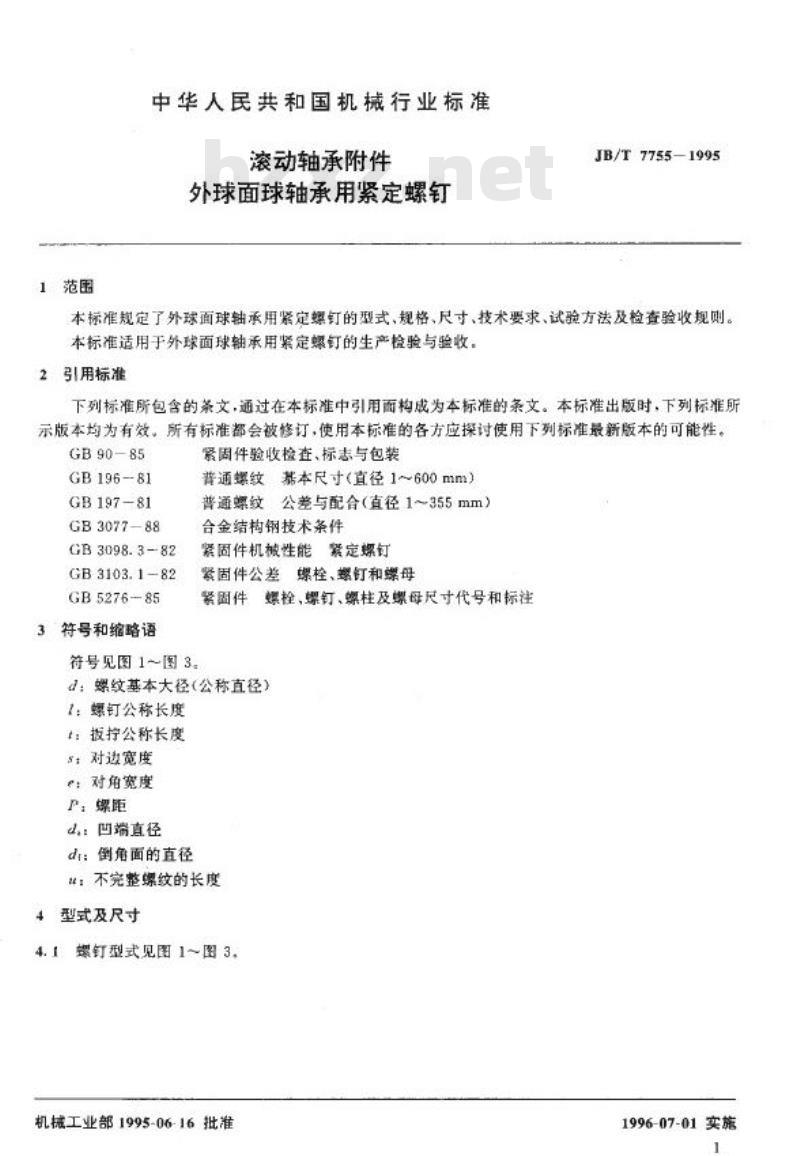

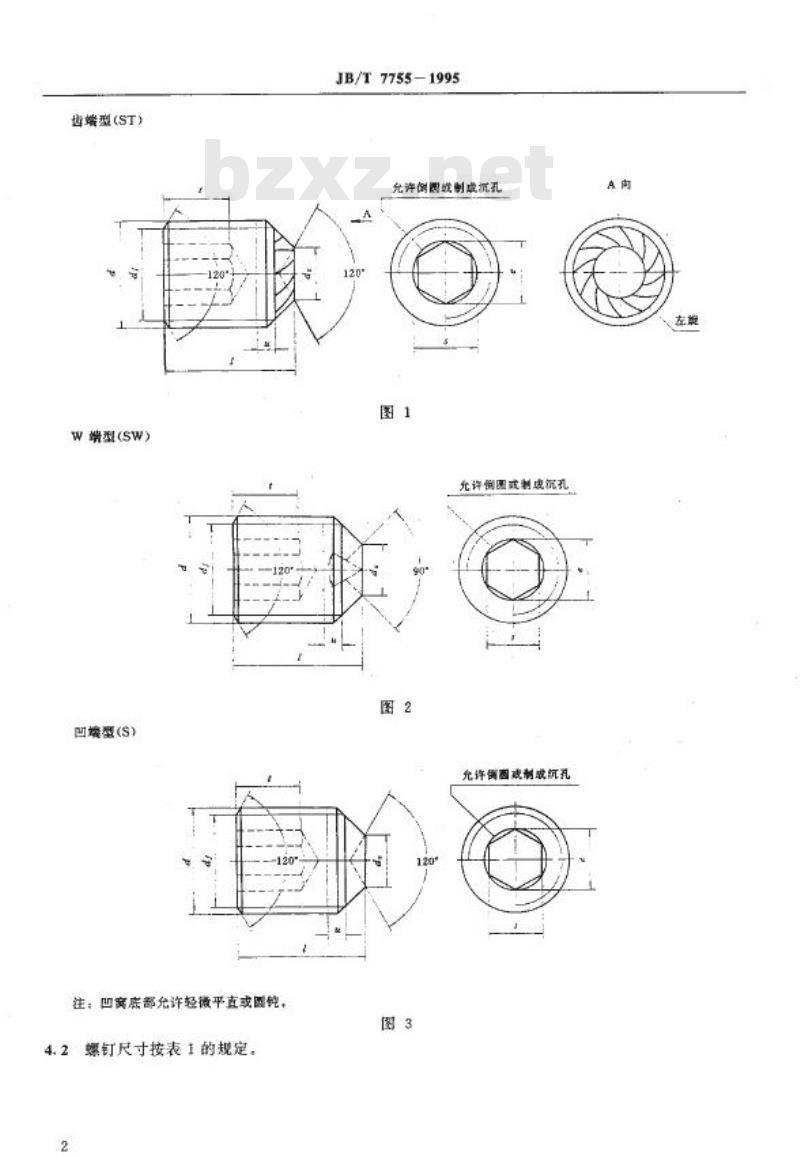

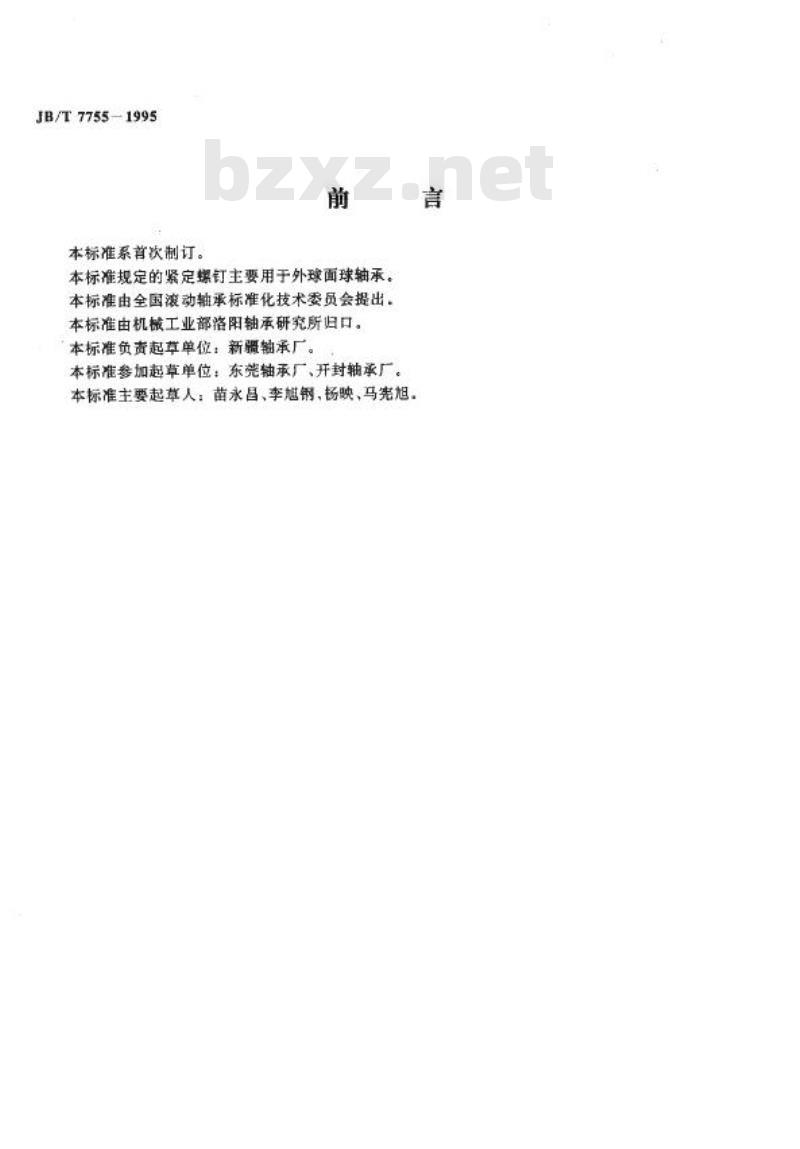

JB/T7755-1995 中华人民共和国机械行业标准 滚动轴承附件：外球面球轴承用紧定螺钉 发布日期：1995-06-16 实施日期：1996-07-01 制定单位：中华人民共和国机械工业部 本标准规定了外球面球轴承用紧定螺钉的型式、规格、尺寸、技术要求、试验方法及检查验收规则。本标准适用于外球面球轴承用紧定螺钉的生产检验与验收。 本标准系首次制订。本标准主要用于外球面球轴承。本标准由全国滚动轴承标准化技术委员会提出，由机械工业部洛阳轴承研究所归口。负责起草单位为新疆轴承厂，参加起草单位包括东莞轴承厂、开封轴承厂。本标准主要起草人包括苗永昌、李尴钢、杨映、马宪旭。 1 范围 本标准规定了外球面球轴承用紧定螺钉的型式、规格、尺寸、技术要求、试验方法及检查验收规则。 2 引用标准 下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，下列标准所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性：GB90-85、GB196-81、GB197—81、GB 307788、GB 3098. 382、GB 3103.182、GB527685。 3 符号和缩略语 符号见图1～图3。 【技术参数定义】 * d：螺纹基本大径（公称直径） * 1：螺钉公称长度 * t：扳拧公称长度 * 5：对边宽度 * e：对角宽度 * P：螺距 * d：凹端直径 * di：倒角面的直径 * ：不完整螺纹的长度 【相关标准领域】 紧固件验收检查、标志与包装；普通螺纹基本尺寸（直径1~600mm）；普通螺纹公差与配合（直径1~355mm）；合金结构钢技术条件；紧固件机械性能；紧固件公差螺栓、螺钉和螺母；紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注。 4 型式及尺寸 4.1 螺钉型式见图1~图3。 【图示说明】 * 图1：齿端型(ST)、W端型(SW)、国端型(S) * 图2：充济例图或制或沉孔；允许侧围武制虑流孔 * 图3：充许侧或别最沉凡 注：四窝底部允许轻微平直或圆饨。 4.2 螺钉尺寸按表1的规定。 【表1 螺钉尺寸】 | 螺纹规格 | 公称 | min | max | t+ 公称 | min | max | d：螺纹小径 | min | max | | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | :---: | | M5 | 0.8 | 2.87 | 2.5 | 2.520 | 2.560 | 3.0 | 2.5 | 2.25 | | M6 | 0.75 | 3.44 | 3.0 | 3.020 | 3.080 | 3.5 | 3.0 | 2.75 | | M8 | 1.0 | 4.58 | 4.0 | 4.020 | 4.095 | 5.0 | 4.7 | | M10 | 1.25 | | | | | | 5.72 | 5.0 | | M12 | 1.5 | | | | | | 5.020 | 5.095 | | M14 | 1.5 | 6.86 | 6.0 | 6.020 | 6.095 | 8.0 | 7.64 | | M16 | 1.5 | 9.15 | 8.0 | 8.025 | 8.115 | 10.0 | 9.64 | | M18 | 1.5 | 9.15 | 8.0 | 8.025 | 8.115 | 10.0 | 9.64 | | M20 | 1.5 | 11.43 | 10.0 | 10.025 | 10.115 | 12.0 | 13.57 | 注：本标准不包括M5×0.8×5、M5×0.8×6、M6×1×6、M6×1×8回端型紧定爆，上述规格在GB80-85中规定，尽可能不采用括号内规格。 5 技术要求 材料采用35CrM。当满足表2的扭矩要求时，也可采用其他材料制造，材料应符合GB3077的规定。 5.1 5.2 螺纹公差为6g+应符合GB196及GB19。
