【机械行业标准(JB)】 滚动轴承 双列满装圆柱滚子滚轮轴承

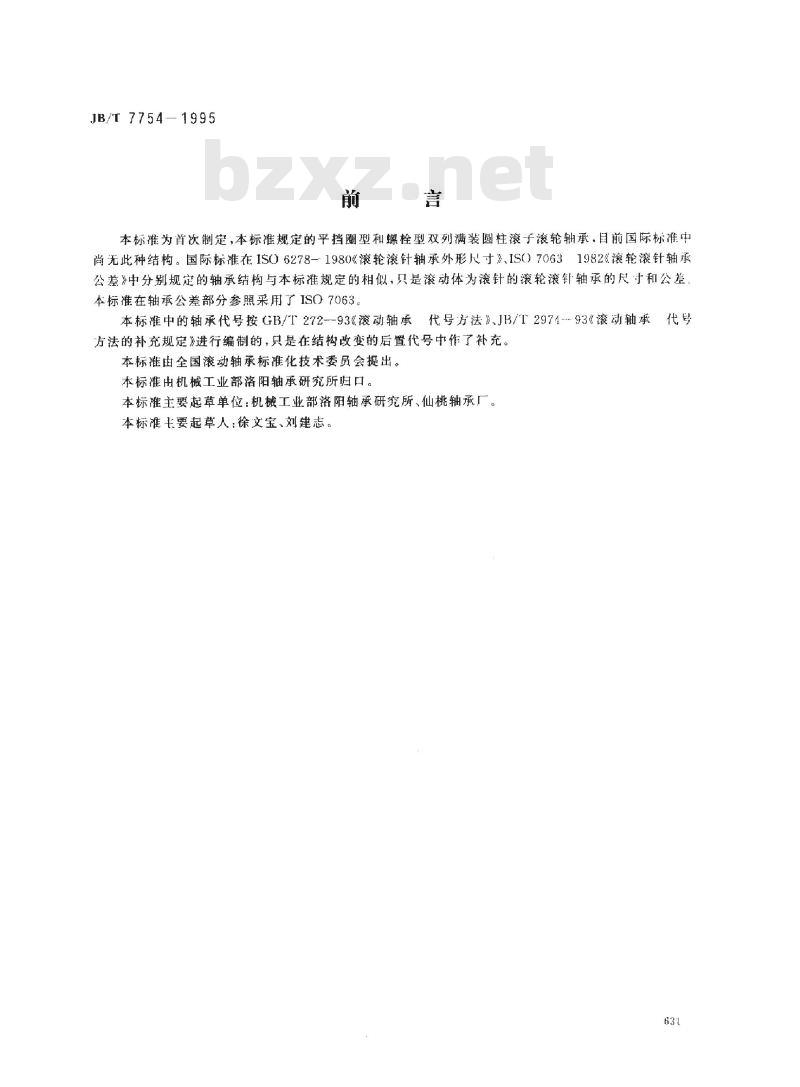

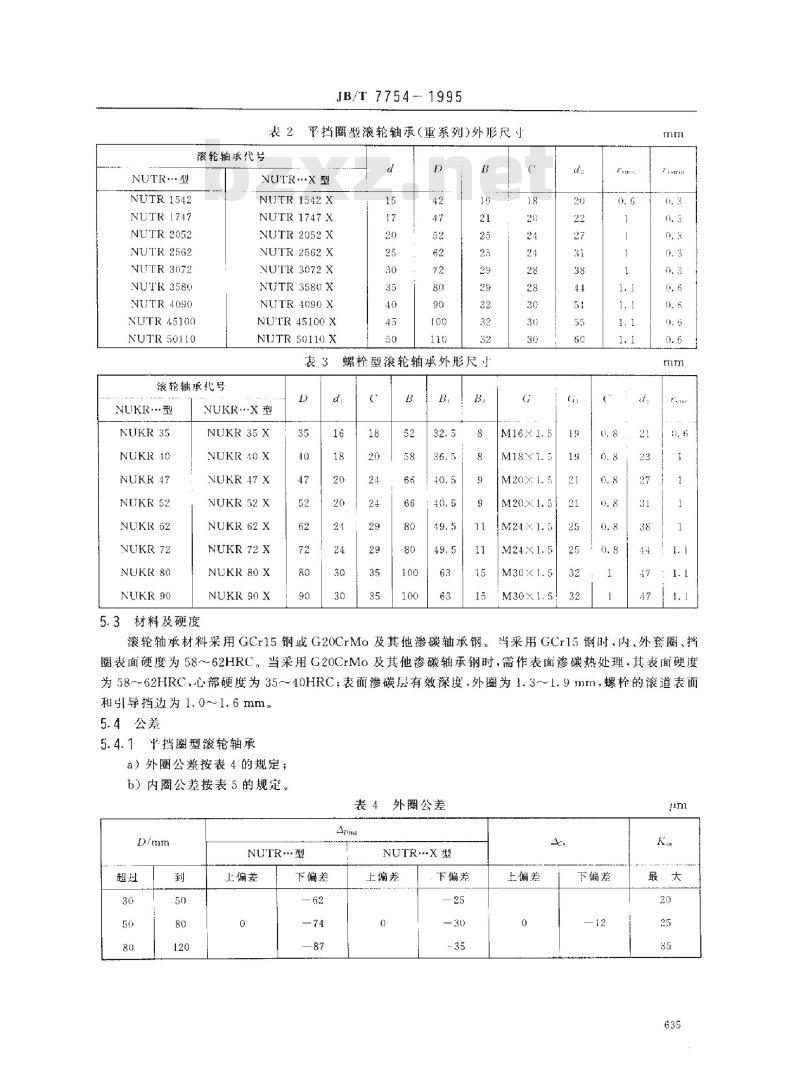

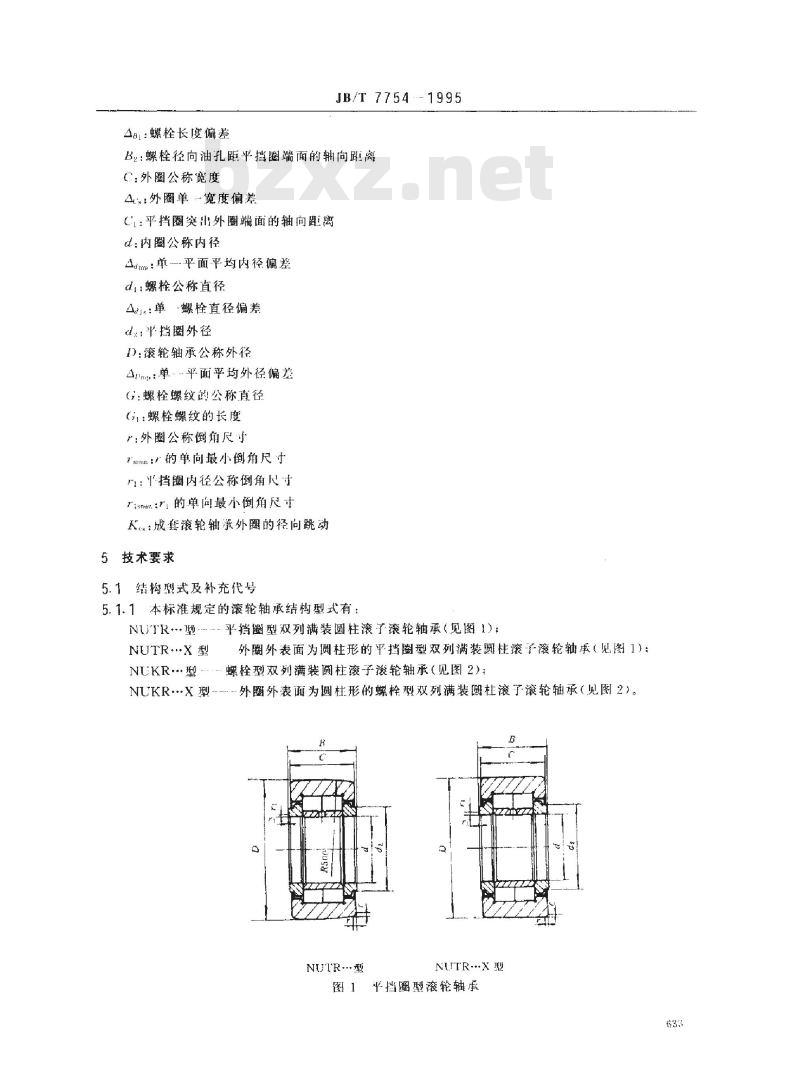

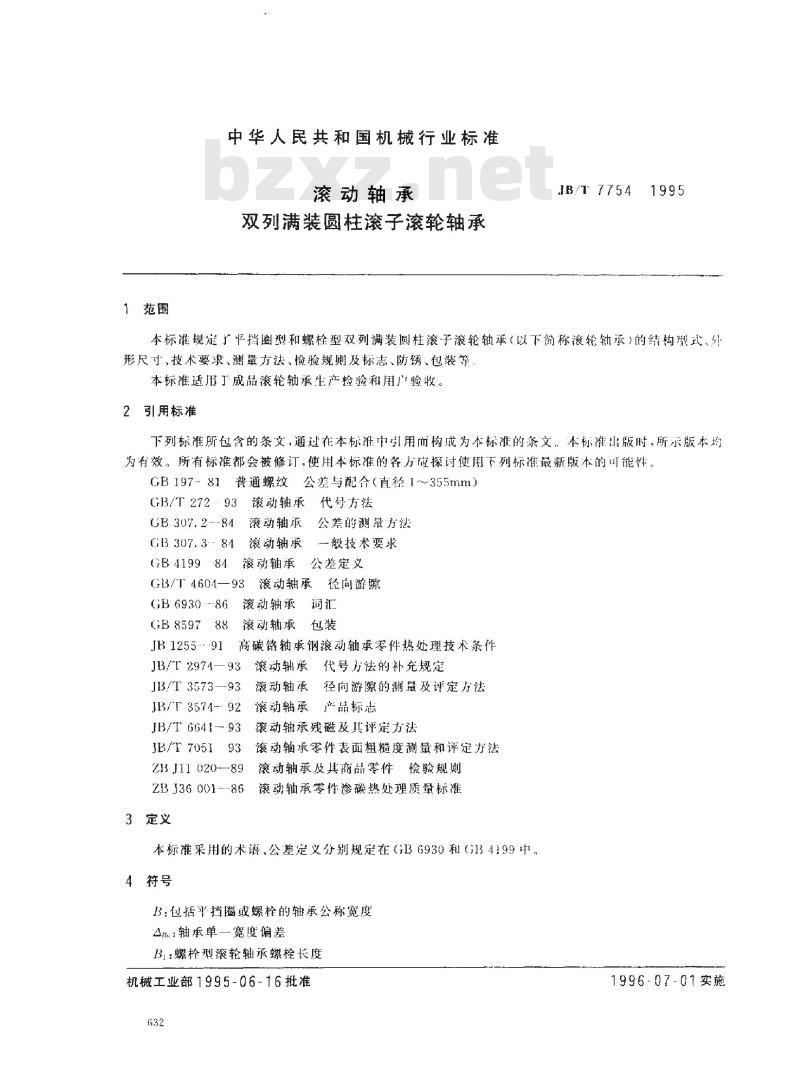

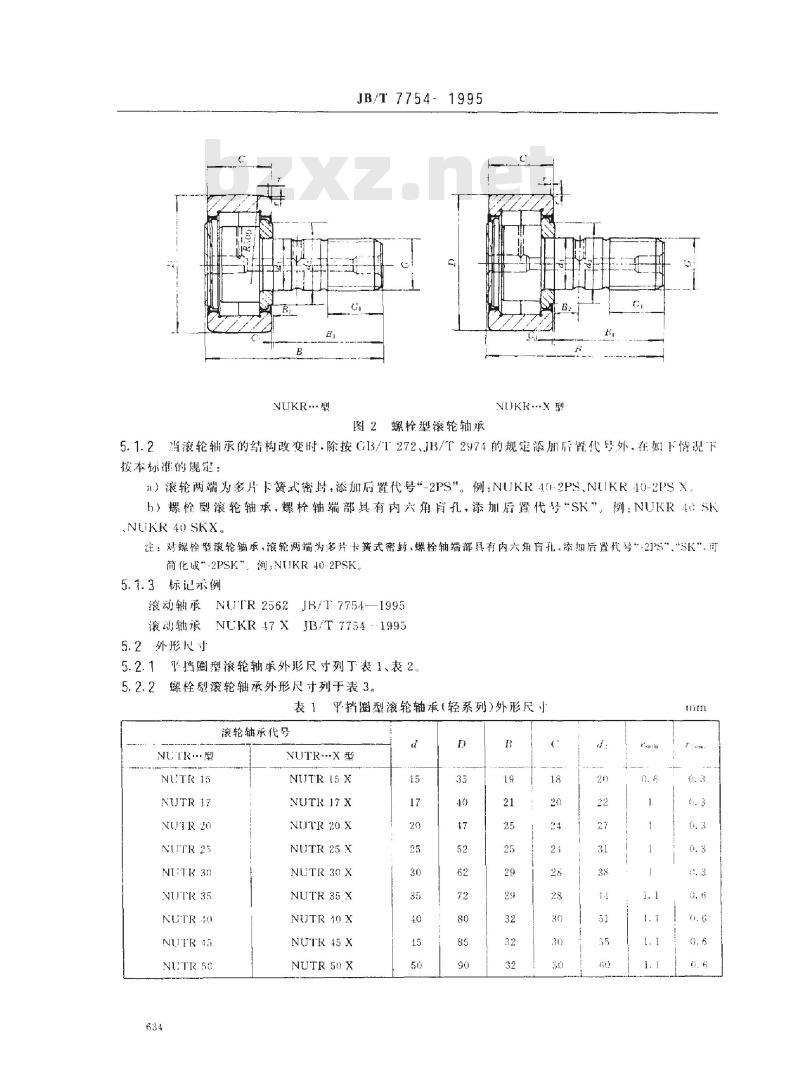

JB/T 7754—1995 前言 本标准为首次制定。本标准规定了平挡圈型和螺栓型双列满装圆柱滚子滚轮轴承。目前国际标准中尚无此种结构。国际标准ISO 6278-1980《滚轮滚针轴承外形尺寸》、ISO 7063:1982《滚轮滚针轴承公差》中分别规定的轴承结构与本标准规定的相似，只是滚动体为滚针的滚轮滚针轴承的尺寸和公差。本标准在辅承公差部分参照采用了ISO 7063。本标准在代号方法方面参考了《滚动轴承代号方法》、JB/T 2974-93《滚动轴承代号方法》。 本标准中的轴承代号按GB/T 272-93《滚动轴承代号方法的补充规定》进行编制的，只是在结构改变的后置代号中作了补充。本标准由全国滚动轴承标准化技术委员会提出。本标准由机械工业部洛阳轴承研究所归口。本标准的主要起草单位：机械工业部洛阳轴承研究所、仙桃轴承厂。本标准的主要起草人：徐文宝、刘建志。 1 范围 本标准规定了平挡圈型和螺栓型双列满装圆柱滚子滚轮轴承（以下简称滚轮轴承）的结构型式、外形尺寸、技术要求、测量方法、检验规则及标志、防锈、包装等。本标准适用于成品滚轮轴承的生产检验和使用验收。 2 引用标准 下列标准所包含的条文，通过在本标准中用而构成为本标准的条文。本标准出版时，所列版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 [列出引用标准：] GB 197.81 普通螺纹 GB/T 272—93 滚动轴承代号方法 GB 307.3—84 CB 307.3—84 滚动轴承 GB 4199-84 滚动轴承 GB/T 4604—93 CB 6930—86 滚动轴承 GB 8597—88 JR 1255—91 代号方法 [其他技术要求和标准列表] 3 定义 本标准采用的术语和公差定义分别规定在GB 6930和GB/T 34199中。 [符号及参数定义：] A：包括平挡圈或螺栓的轴承公称宽度 A₁：轴承单一宽度偏差 BI：螺栓型滚轮轴承螺栓长度 A₂：螺栓长度偏差 C：外圈公称宽度 A：外圈单宽度偏差 C₁：平挡圈突出外圈端面的轴向距离 d：内圈公称内径 d₁：螺栓公称直径 d₂：单·螺栓直径偏差 D：平挡圈外径 ID：滚轮轴承公称外径 An：单·平面平均外径偏差 (：螺栓螺纹的公称直径 L：螺栓螺纹的长度 R：外圈公称倒角尺寸 R₁：外圈的单向最小倒角尺寸 r₀：平挡圈内径公称倒角尺寸 r₀n：r₀的单向最小倒角尺寸 K：成套滚轮轴承外圈的径向跳动 4 符号 机械工业部批准：1995-06-16 实施日期：1996-07-01 5 技术要求 5.1 结构型式及补充代号 5.1.1 本标准规定的滚轮轴承结构型式有：NUFR型、NUTR型、NUKR型、NUKRX型。 具体结构型式为： - 平挡圈型双列满装圆柱滚子滚轮轴承（见图1）。 - 外圈外表面为圆柱形的平挡圈型双列满装圆柱滚子滚轮轴承（见图1）。 - 螺栓型双列满装圆柱滚子滚轮轴承（见图2）。 - NUKR·X型-外圈外表面为圆柱形的螺栓型双列满装圆柱滚子滚轮轴承（见图2）。 图1：平挡圈型滚轮轴承 图2：螺栓型滚轮轴承 5.1.2 当滚轮轴承的结构改变时，除按GB/T 272、JB/T 2974的规定添加后置代号外，在如下情况下按本标准的规定： a）滚轮两端为多片卡簧式密封，添加后置代号“-2PS”。例：NUKR10-2PS、NUKR40-2PS。 b）螺栓型滚轮轴承，螺栓轴端部具有内六角孔，添加后置代号“SK”。例：NUKR4SK, NUKR40SK。 c）针对螺栓型滚轮轴承，轴轮两端为多片卡簧式密封，螺栓轴端部具有内六角孔，添加后置代号“-2PSK”，例：NUKR40-2PSK。
