【机械行业标准(JB)】 阀门清洁度和测定方法

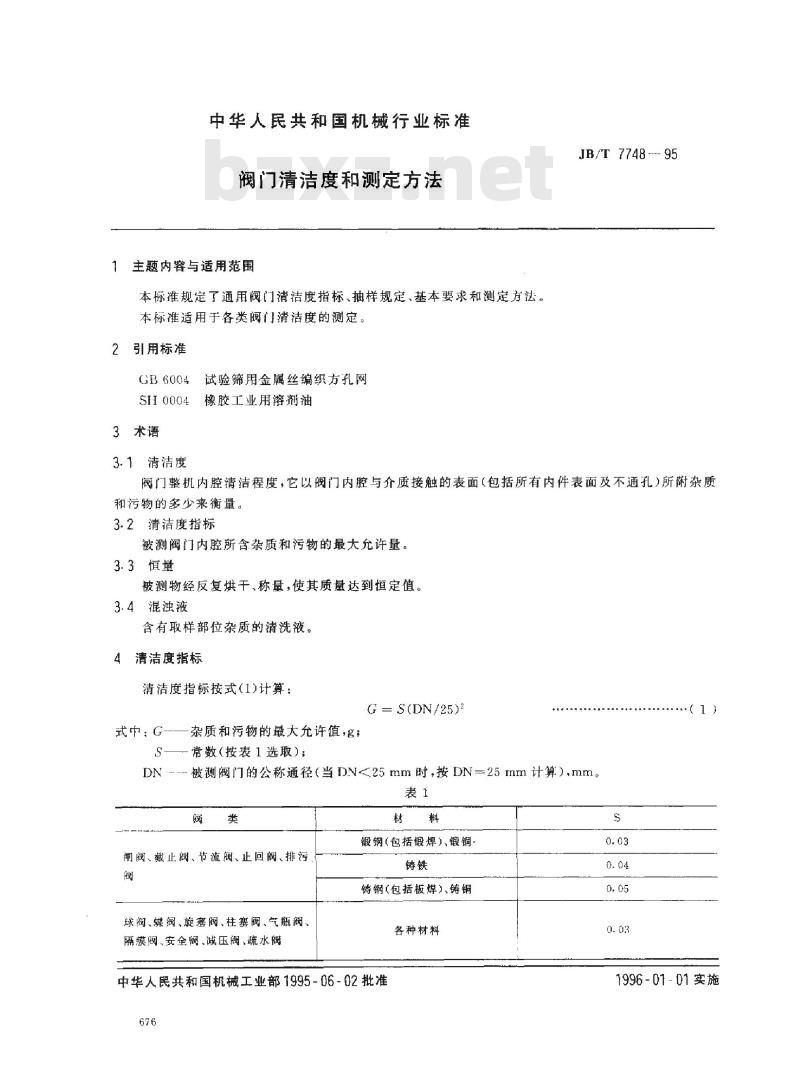

中华人民共和国机械行业标准
阀门清洁度和测定方法
主题内容与适用范围
本标准规定了通用阀门清洁度指标，抽样规定，基本要求和测定方法。本标准适用于各类阀门清洁度的测定。2引用标准
GB6004试验筛用金属丝编织方孔网橡胶工业用溶剂油
SH 0004
3术语
3.1清洁度
JB/T 7748 --- 95
阀门整机内腔清洁程度，它以阀门内腔与介质接触的表面（包括所有内件表面及不通孔）所附杂质和污物的多少来衡量。
3.2清洁度指标
被测阀门内腔所含杂质和污物的最大允许量。3.3恒量
被测物经反复烘干、称量，使其质量达到恒定值。3.4混浊液
含有取样部位杂质的清洗液。
4清洁度指标
清洁度指标按式（1)计算：
G = S(DN/25)2
式中G-
杂质和污物的最大允许值，g：
常数(按表1选取)；
被测阀门的公称通径（当DN<25mm时，按DN=25mm计算），mm。表1
闸阀、截止阀、节流阀、止回阀、排污阀
球阀、蝶阀、旋塞阀、柱塞阀、气瓶阀、隔摸阀、安全阀、减压阀、疏水阀材
锻钢（包括锻焊）、锻铜
铸钢（包括板焊）、铸铜
各种材料
中华人民共和国机械工业部1995-06-02批准676
1996-01-01实施

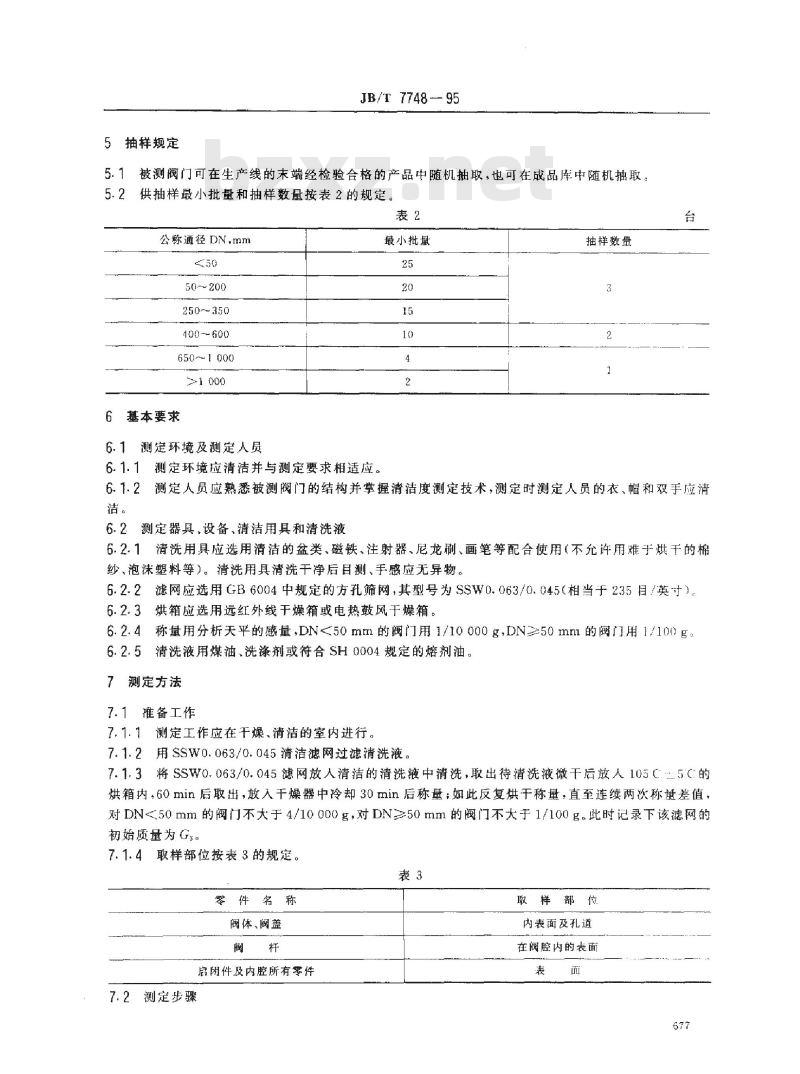

5抽样规定
JB/T7748-95
被测阀门可在生产线的末端经检验合格的产品中随机抽取，也可在成品库中随机抽取，5.2
供抽样最小批量和抽样数量按表2的规定。表2
公称通径DN,mm
50~200
250~350
100-600
650～1000
>1 000
基本要求
6.1测定环境及测定人员
6.1.1测定环境应清洁并与测定要求相适应。最小批量
抽样数量
6.1.2测定人员应熟悉被测阀门的结构并掌握清洁度测定技术，测定时测定人员的衣、帽和双手应清洁。
6.2测定器具、设备、清洁用具和清洗液6.2.1清洗用具应选用清洁的盆类、磁铁、注射器、尼龙刷、画笔等配合使用（不允许用难于烘干的棉纱、泡沫塑料等）。清洗用具清洗干净后目测、手感应无异物。6.2.2滤网应选用GB6004中规定的方孔筛网，其型号为SSW0.063/0.045（相当于235目/英寸），烘箱应选用远红外线干燥箱或电热鼓风干燥箱。6.2.3
6.2.4称量用分析天平的感量，DN<50mm的阀门用1/10000g，DN=50mm的阀门用1/100g。6.2.5清洗液用煤油、洗涤剂或符合SH0004规定的熔剂油。测定方法
7.1准备工作
7.1.1测定工作应在干燥、清洁的室内进行。7.1.2用SSW0.063/0.045清洁滤网过滤清洗液。7.1.3将SSWO.063/0.045滤网放人清洁的清洗液中清洗，取出待清洗液微干后放人105C5C的烘箱内，60min后取出，放人干燥器中冷却30min后称量；如此反复烘干称量，直至连续两次称量差值，对DN<50mm的阀门不大于4/10000g，对DN=50mm的阀门不大于1/100g。此时记录下该滤网的初始质量为G3。www.bzxz.net
7.1.4取样部位按表3的规定。
零件名称
阀体、阀盖
肩闲件及内腔所有零件
7.2测定步骤
取样部位
内表面及孔道
在阀腔内的表面
JB/T 7748 95

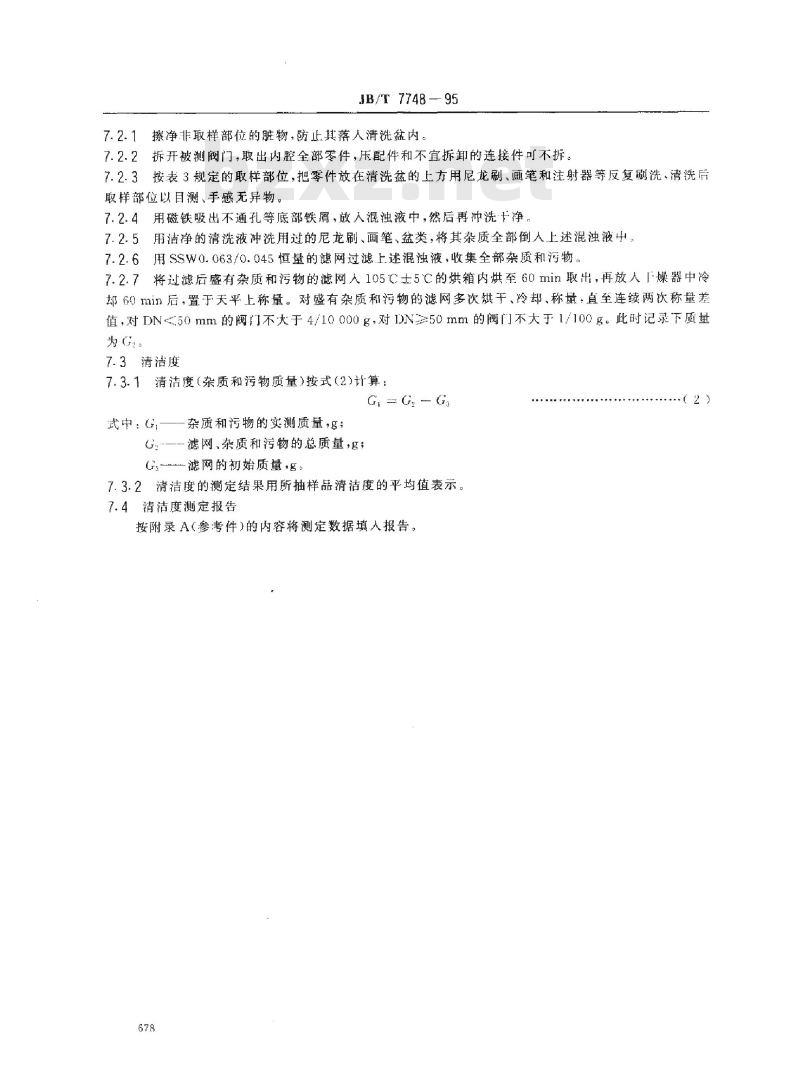

7.2.1擦净非取样部位的脏物·防止其落人清洗盆内。7.2.2拆开被测阀门，取出内腔全部零件，压配件和不宜拆卸的连接件可不拆。7.2.3按表3规定的取样部位，把零件放在清洗盆的上方用尼龙刷、画笔和注射器等反复刷洗，清洗后取样部位以目测、手感无异物。7.2.4用磁铁吸出不通孔等底部铁屑，放入混独液中，然后再冲洗干净。7.2.5用洁净的清洗液冲洗用过的尼龙刷、画笔、盆类，将其杂质全部倒人上述混浊液中7.2.6用SSW0.063/0.045恒量的滤网过滤上述混浊液，收集全部杂质和污物。7.2.7将过滤后盛有杂质和污物的滤网人105C士5℃的烘箱内烘至60min取出，再放人「燥器中冷邯60min后，置于天平上称量。对盛有杂质和污物的滤网多次烘干、冷却、称量，直至连续两次称量差值，对DN50mm的阀门不大于4/10000g，对DN二50mm的阀门不大于1/100多。此时记录下质量为G2：
7.3清洁度
7.3.1清洁度（杂质和污物质量)按式（2)计算：G. = G, - G3
式中：G:—-杂质和污物的实测质量，g：\—--滤网、杂质和污物的总质量，g；G滤网的初始质量·g：
7.3.2清洁度的测定结果用所抽样品清洁度的平均值表示。7.4清洁度测定报告
按附录A（参考件）的内容将测定数据填人报告。678
产品名称
产品型号、规格
产品编号
清洁度指标.名
结论及建议
测定人员
附加说明：
JB/T 7748 - 95

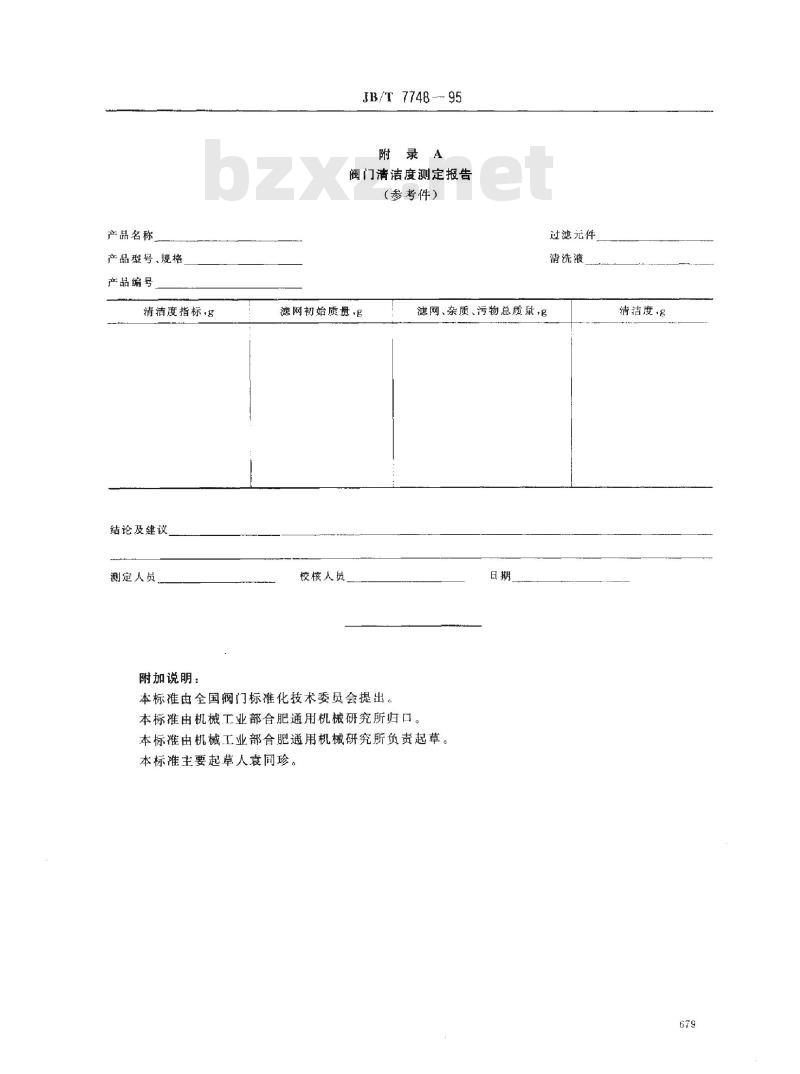

附录A
阀门清洁度测定报告
（参考件）
滤网初始质量·g
校核人员
本标准由全国阀门标准化技术委员会提出。滤网、杂质、污物总质凰馆
本标推由机械工业部合肥通用机械研究所归口。本标准由机械工业部合肥通用机械研究所负责起草。本标准生要起草人袁同珍。
过滤元件
清洗液
清洁度·&
