【机械行业标准(JB)】 针形截止阀

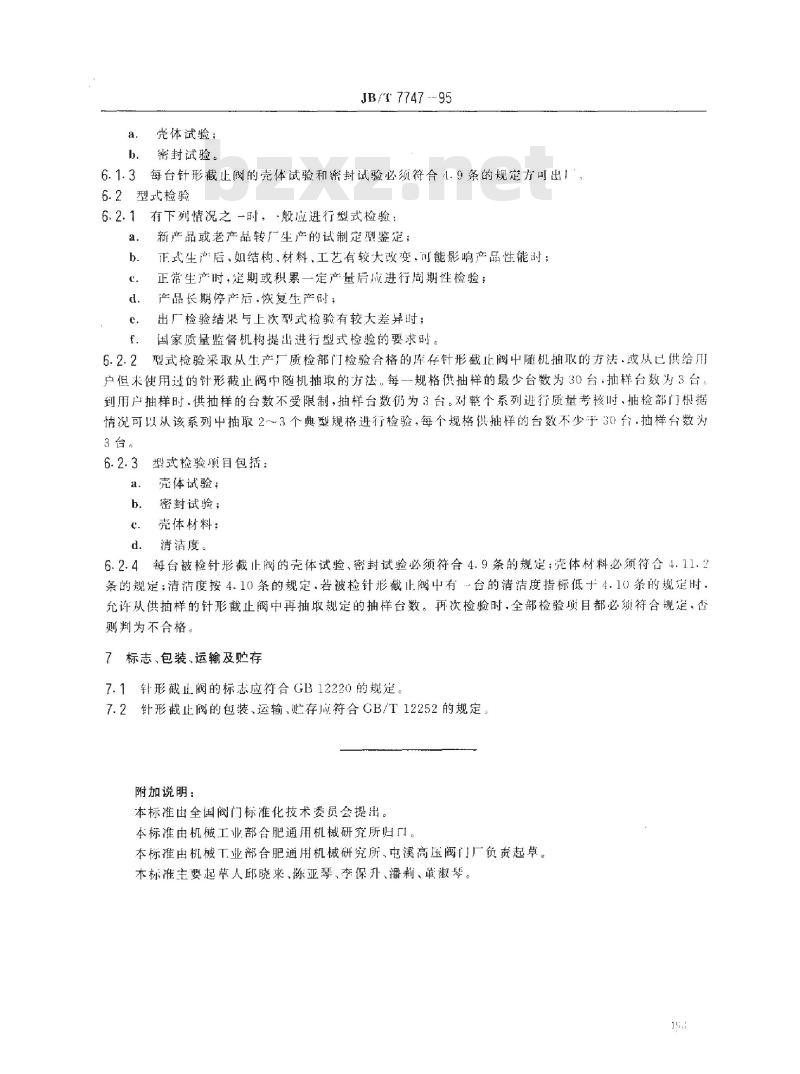

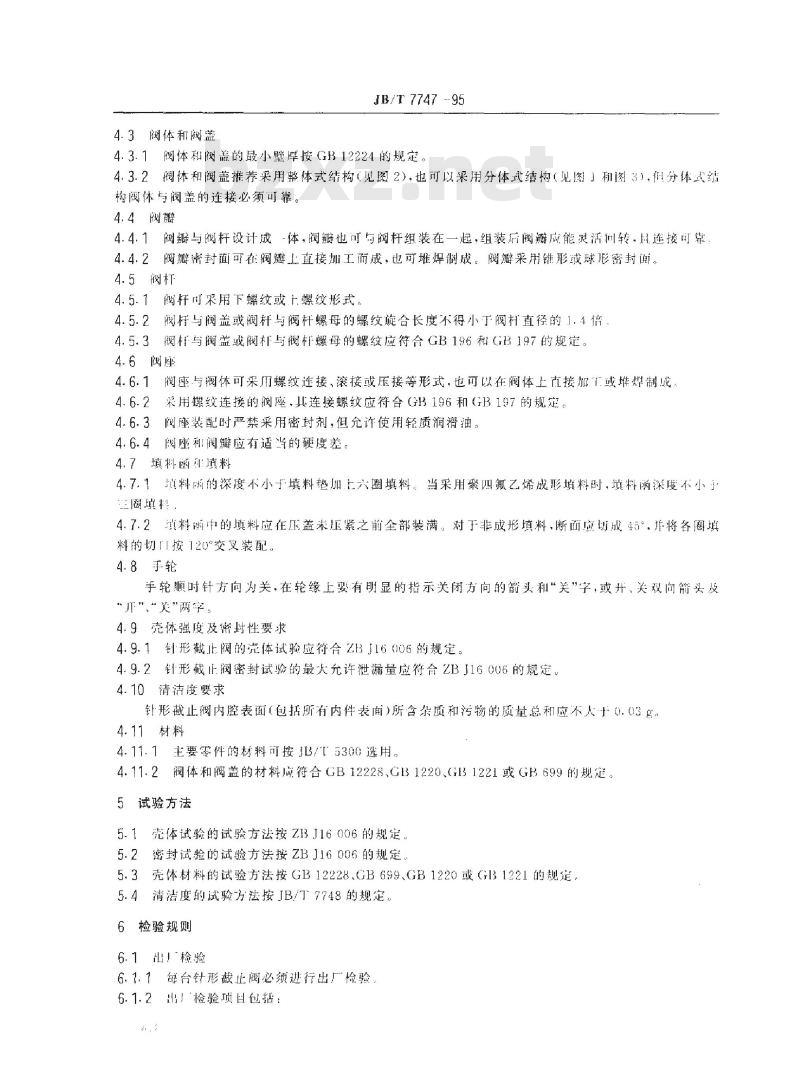

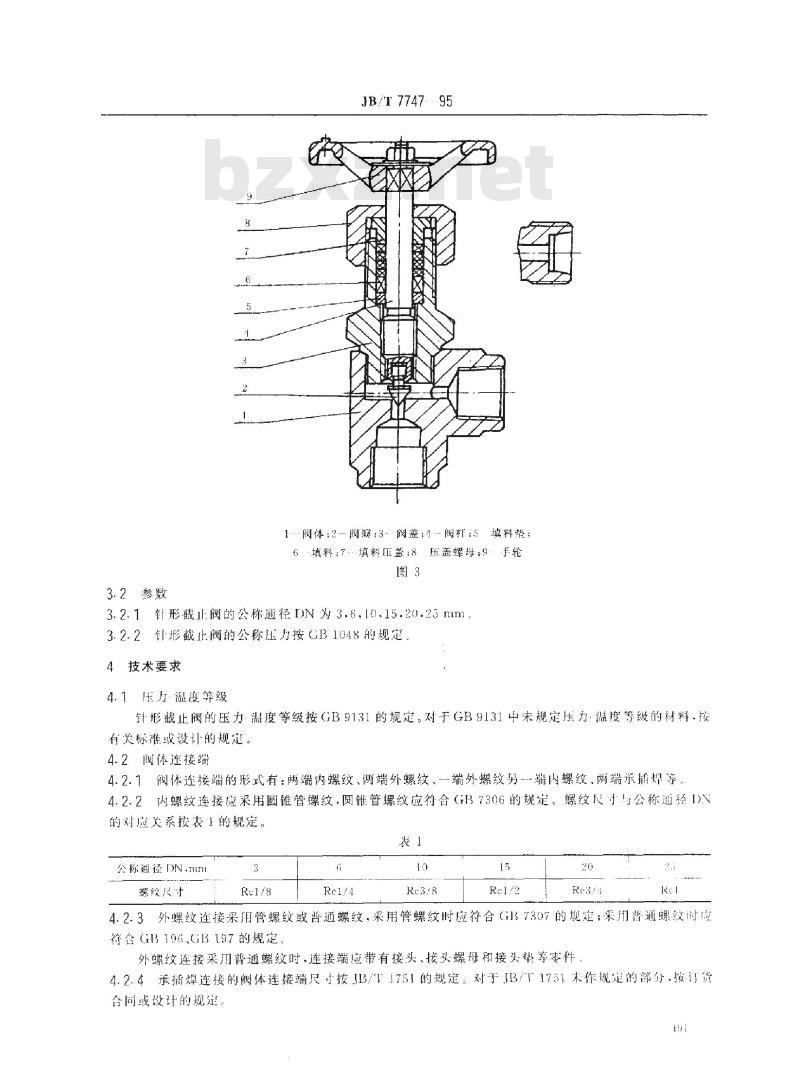

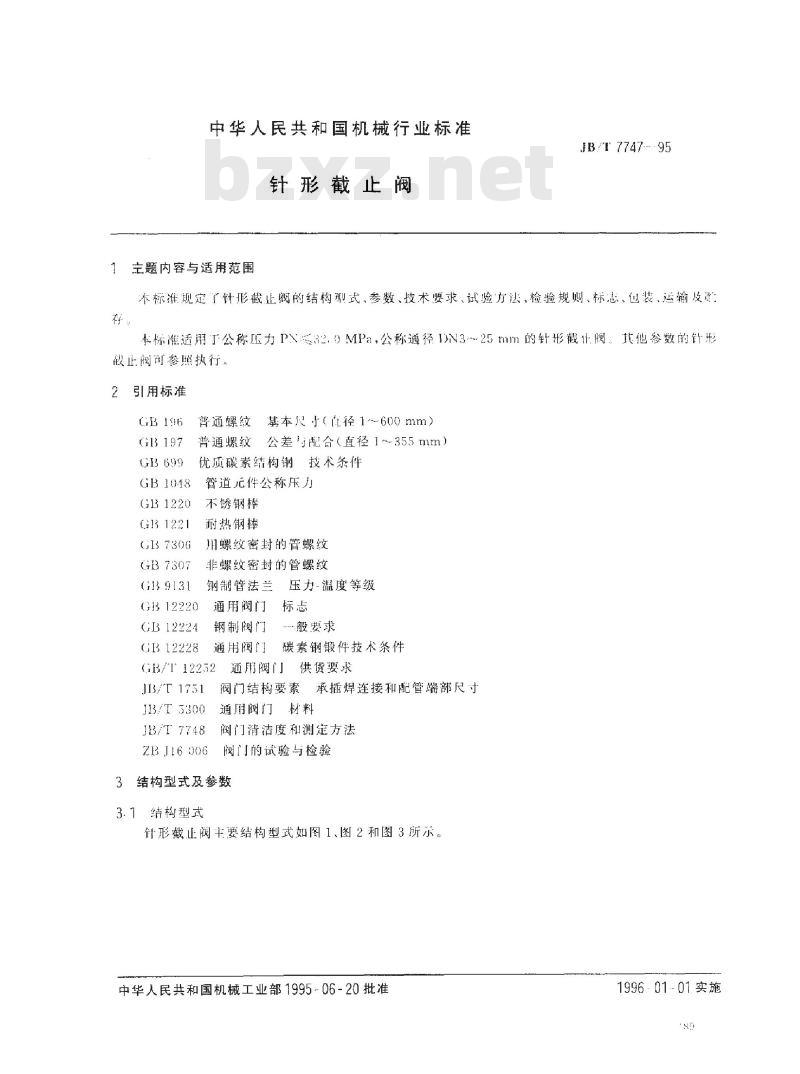

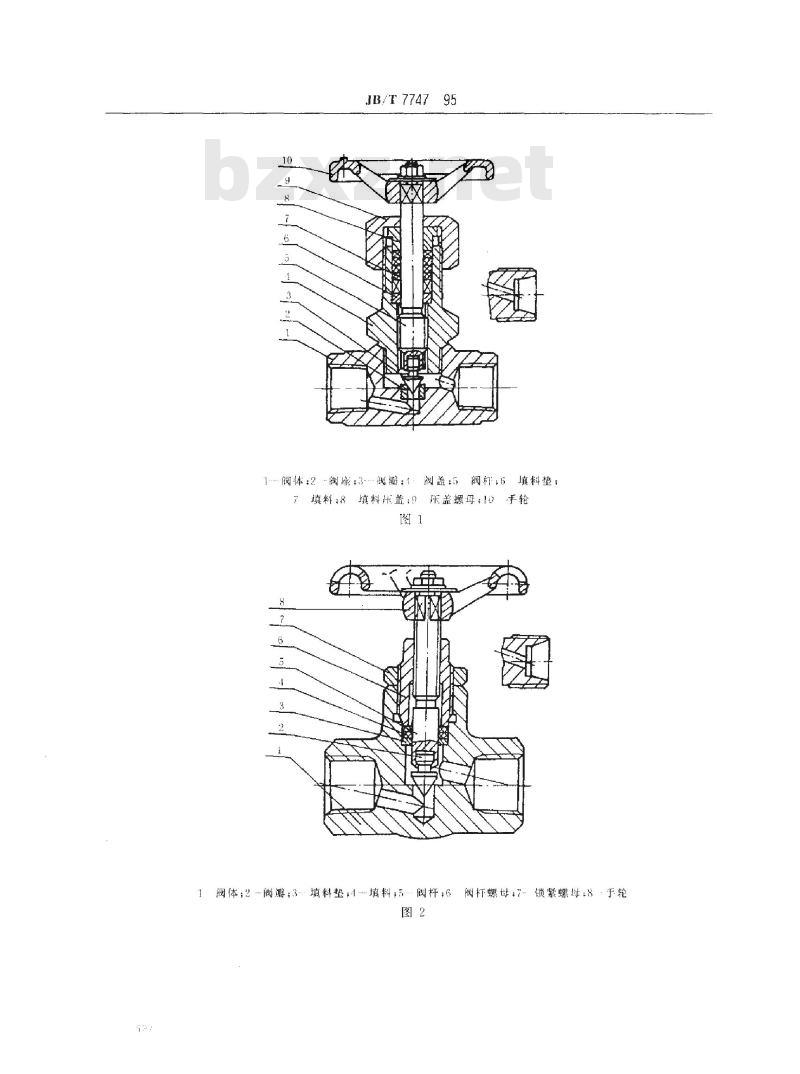

中华人民共和国机械行业标准 针形截止阀 主题内容与适用范围 JBT7747-95 本标准规定了针形截止阀的结构型式、参数、技术要求、试验方法、检验规则、标志、他装、运输及储存要求。 本标准适用于公称压力PX32.0MPa，公称通径IN3~25mm的针形截止阀。其他参数的针形截止阀可参照执行。 引用标准: GB196 GB 197 GB 699 GB1018 GB1220 (G31221) G 730G GB 7307 (GB9131) 普通螺纹 基本尺寸（直径1～600mm） 公差与配合（直径1～355mm） 优质磁性结构钢技术条件 管道元件公称压力 不锈钢棒 耐热钢棒 川螺纹密封的管螺纹 非螺纹密封的管螺纹 钢制管法兰 GB12220 GB12224 GB 12228 通用阀门 钢制阀门 通用阀门 GB/T 12252 J3/T 1751 J3/T5300 JB/T7748 Z13 JI6 006 压力-温度等级 标志 3 结构型式及参数 3.1 结构型式 针形截止阀的主要结构型式如图1、图2和图3所示。本标准由中华人民共和国机械工业部于1995-06-20批准，并于1996-01-01实施。 图示结构要素包括：1.阀体；2.阀座；3.阀瓣；4.阀盖；5.填料垫；6.填料；7.填料压盖；8.填料螺母；9.手轮。 3.2 参数 3.2.1 针形截止阀的公称通径DN范围为3, 6, 10, 15, 20, 25mm。 3.2.2 针形截止阀的公称压力按GB131048的规定。 4 技术要求 4.1 压力·温度等级 针形截止阀的压力·温度等级应按GB9131的规定。对于GB9131中未规定压力·温度等级的材料，应按有关标准或设计的规定执行。 4.2 阀体连接端 4.2.1 阀体连接端的形式包括：两端内螺纹、两端外螺纹、一端外螺纹另端内螺纹、两端报焊等。 4.2.2 内螺纹连接应采用圆锥管螺纹，圆锥管螺纹应符合GB/T 306的规定。螺纹尺寸与公称通径1V的对应关系应按表1的规定。 4.3 阀体和阀盖 4.3.1 阀体和阀盖的最小壁厚应按GB12224的规定执行。 4.3.2 阀体和阀盖推荐采用整体式结构（图2），也可采用分体式结构（图3）。分体式结构中，阀体与阀盖的连接必须可靠。 4.4 阀瓣 4.4.1 阀瓣与阀杆设计成一体，阀瓣也可与阀杆组装在一起。组装后，阀瓣应能灵活间转连接可靠。 4.4.2 阀瓣密封面可在阀瓣上直接加工而成，也可堆焊成。阀瓣采用锥形或球形密封面。 4.5 阀杆 4.5.1 阀杆可采用下螺纹或螺纹形式。 4.5.2 阀杆与阀盖或阀杆与阀杆螺母的螺纹旋合长度不得小于阀杆直径的4倍。 4.5.3 阀杆与阀盖或阀杆与阀杆螺母的螺纹应符合GB196和GB197的规定。 4.6 阀座 4.6.1 阀座与阀体可采用螺纹连接、滚接或压接等形式，也可以在阀体上直接加工或堆焊制成。 4.6.2 采用螺纹连接的阀座，其连接螺纹应符合GB196和GB197的规定。 4.6.3 阀座装配时严禁采用密封剂，但允许使用轻质润滑油。 4.6.4 阀座和阀瓣应有适当的硬度差。 4.7 填料及填料函 4.7.1 填料函的深度不小于填料垫加上六圈填料。当采用聚氯乙烯成形填料时，填料函深度不小于六圈填料。 4.7.2 填料中的填料应在压盖压紧之前全部装满。对于非成形填料，断面应切成45°，并将各圈填料的切面按120°间隔装配。 4.8 手轮 手轮顺时针方向为关，在轮缘上要有明显的指示关闭方向的箭头和“关”字，或开、关双向箭头及“开”、“关”两字。 4.9 壳体强度及密封性要求 4.9.1 针形截止阀的壳体试验应符合GB/T 16006的规定。 4.9.2 针形截止阀密封试验的最大要求...
