【国家标准(GB)】 点对点数字租用电路上使用的48/56/64kbit/s数据电路终接设备技术要求

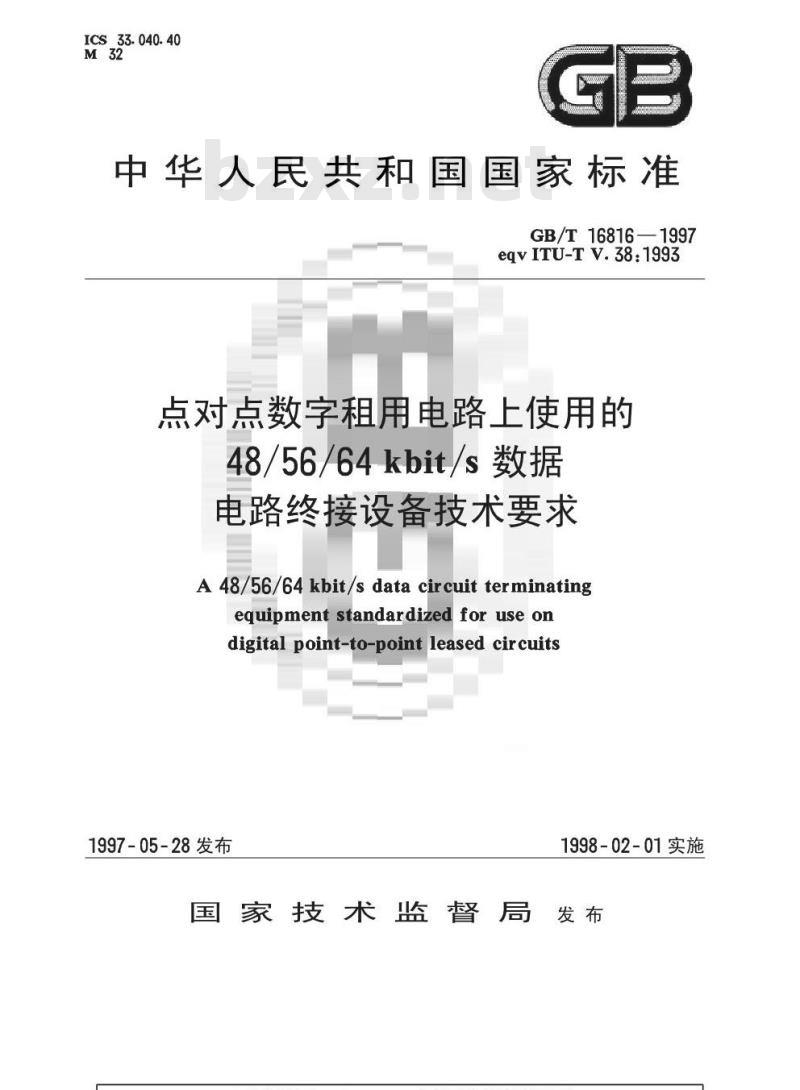

ICS33.040.40
中华人民共和国国家标准
GB/T16816—1997
eqv ITU-T V. 38:1993
点对点数字租用电路上使用的
48/56/64kbit/s数据
电路终接设备技术要求
A48/56/64kbit/s datacircuit terminatingequipment standardized for use ondigital point-to-point leased circuits1997-05-28发布
1998-02-01实施
国家技术监督局发布
GB/T16816
6—1997

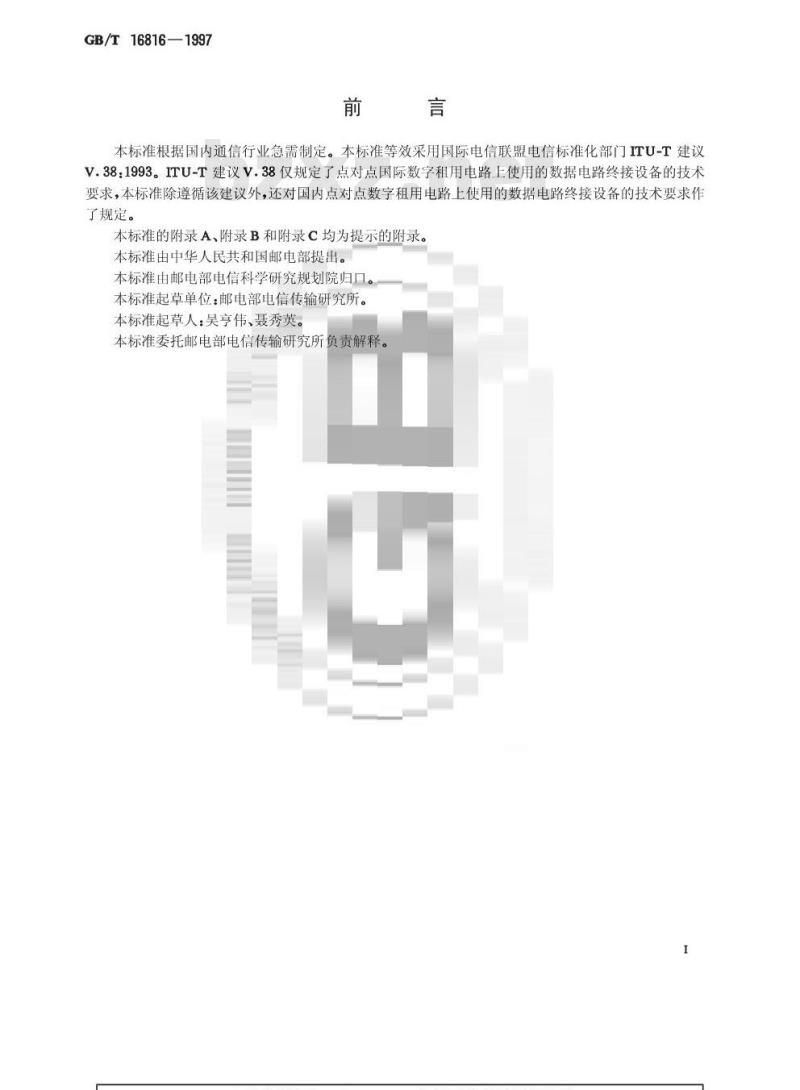

本标准根据国内通信行业急需制定。本标准等效采用国际电信联盟电信标准化部门ITU-T建议V.38：1993。ITU-T建议V.38仅规定了点对点国际数字租用电路上使用的数据电路终接设备的技术要求，本标准除遵循该建议外，还对国内点对点数字租用电路上使用的数据电路终接设备的技术要求作了规定。
本标准的附录A、附录B和附录C均为提示的附录。本标准由中华人民共和国邮电部提出。本标准由邮电部电信科学研究规划院归口。本标准起草单位：邮电部电信传输研究所。本标准起草人：昊亨伟、聂秀英。本标准委托邮电部电信传输研究所负责解释。I
GB/T16816—1997

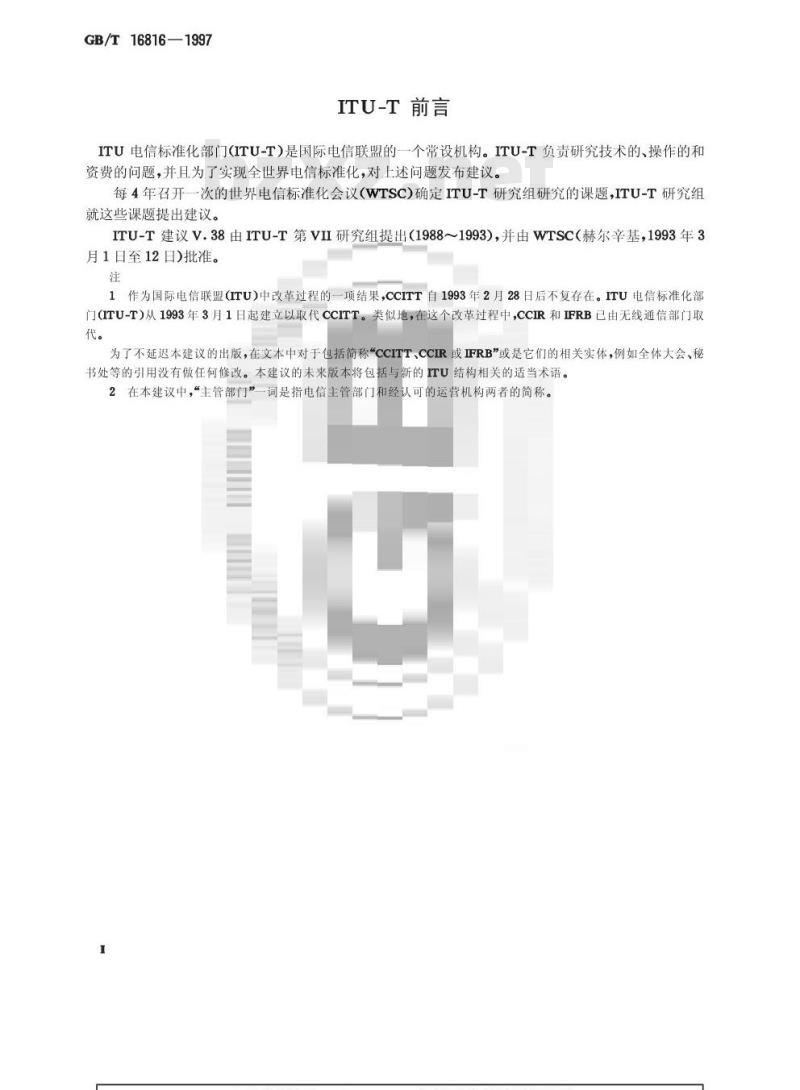

ITU-T前言
ITU电信标准化部门（TU-T）是国际电信联盟的一个常设机构。ITU-T负责研究技术的、操作的和资费的问题，并且为了实现全世界电信标准化，对上述问题发布建议。每4年召开一次的世界电信标准化会议（WTSC）确定ITU-T研究组研究的课题，ITU-T研究组就这些课题提出建议。
ITU-T建议V.38由ITU-T第VI研究组提出（1988～1993），并由WTSC（赫尔辛基，1993年3月1日至12日）批准。
1作为国际电信联盟（ITU)中改革过程的一项结果，CCITT自1993年2月28日后不复存在。ITU电信标准化部门(ITU-T）从1993年3月1日起建立以取代CCITT。类似地，在这个改革过程中，CCIR和IFRB已由无线通信部门取代。
为了不延迟本建议的出版，在文本中对于包括简称“CCITT、CCIR或IFRB”或是它们的相关实体，例如全体大会、秘书处等的引用没有做任何修改。本建议的未来版本将包括与新的ITU结构相关的适当术语。2在本建议中，“主管部门”一词是指电信主管部门和经认可的运营机构两者的简称。1范围

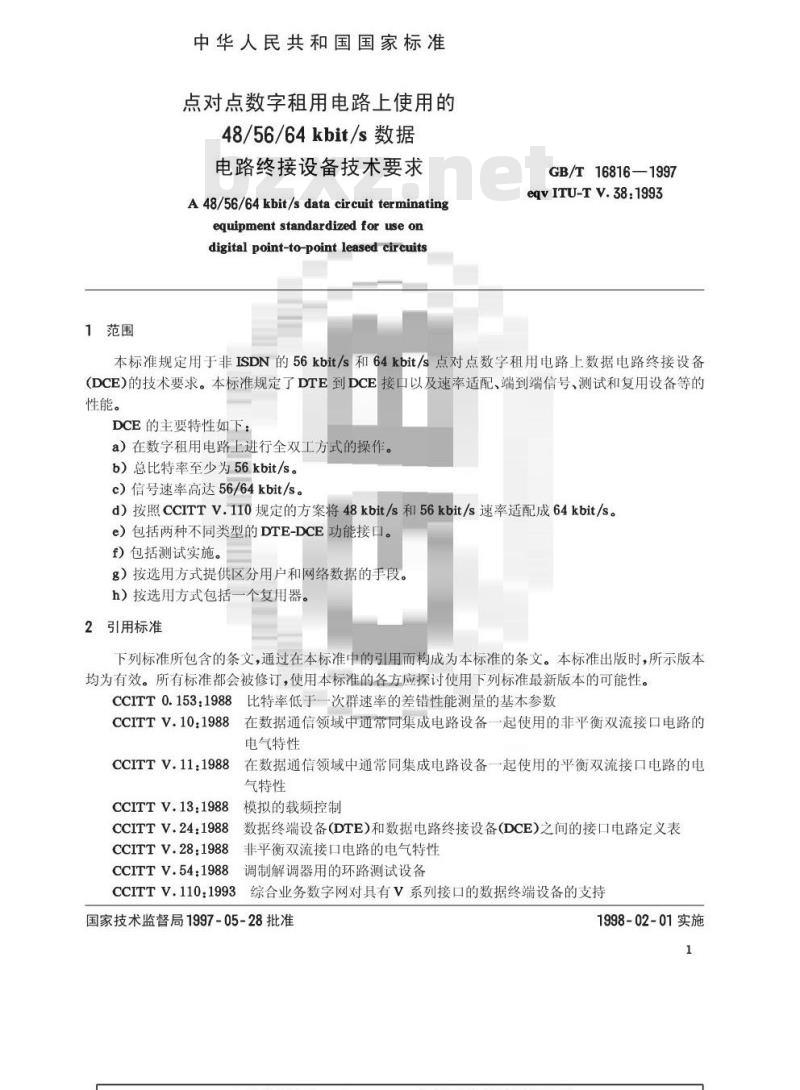

中华人民共和国国家标准
点对点数字租用电路上使用的
48/56/64kbit/s数据
电路终接设备技术要求
A48/56/64kbit/sdatacircuitterminatingequipment standardized for use ondigital point-to-point leased circuitsGB/T16816—1997
eqvITU-TV.38:1993
本标准规定用于非ISDN的56kbit/s和64kbit/s点对点数字租用电路上数据电路终接设备(DCE)的技术要求。本标准规定了DTE到DCE接口以及速率适配、端到端信号、测试和复用设备等的性能。
DCE的主要特性如下：
a）在数字租用电路上进行全双工方式的操作。b）总比特率至少为56kbit/s。
c）信号速率高达56/64kbit/s。d）按照ccITTV.110规定的方案将48kbit/s和56kbit/s速率适配成64kbit/s。e）包括两种不同类型的DTE-DCE功能接口。f）包括测试实施。
g）按选用方式提供区分用户和网络数据的手段。h）按选用方式包括一个复用器。2引用标准
下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。CCITT0.153：1988比特率低于一次群速率的差错性能测量的基本参数CCITTV.10：1988在数据通信领域中通常同集成电路设备一起使用的非平衡双流接口电路的电气特性
在数据通信领域中通常同集成电路设备一起使用的平衡双流接口电路的电CCITT V.11.1988
气特性
CCITT V.13:1988
CCITTV.24:1988
CCITT V.28:1988
CCITTV.54:1988
CCITTV.110.1993
模拟的载频控制
数据终端设备(DTE)和数据电路终接设备(DCE)之间的接口电路定义表非平衡双流接口电路的电气特性调制解调器用的环路测试设备
综合业务数字网对具有V系列接口的数据终端设备的支持国家技术监督局1997-05-28批准1998-02-01实施
GB/T16816—1997

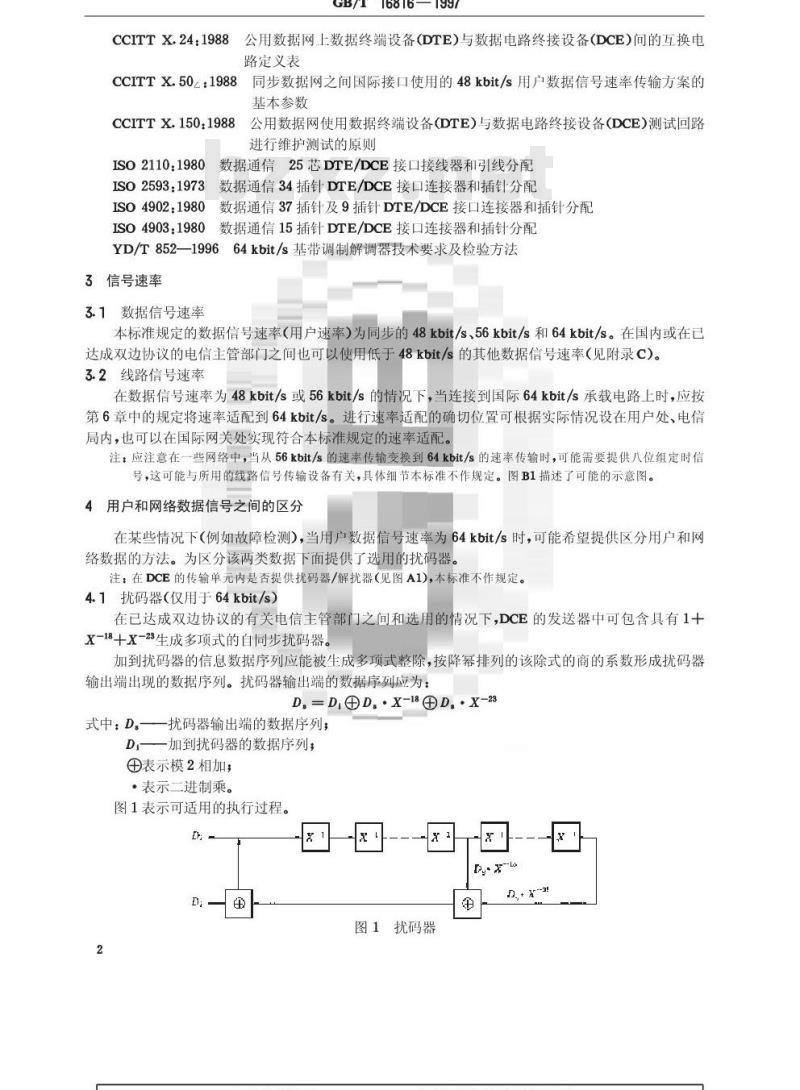

CCITTX.24：1988：公用数据网上数据终端设备（DTE）与数据电路终接设备（DCE）间的互换电路定义表
cCITTX.50z：1988同步数据网之间国际接口使用的48kbit/s用户数据信号速率传输方案的基本参数
CCITT X.150:1988www.bzxz.net
ISO2110.1980
公用数据网使用数据终端设备(DTE)与数据电路终接设备(DCE)测试回路进行维护测试的原则
数据通信25芯DTE/DCE接口接线器和引线分配ISO2593：1973数据通信34插针DTE/DCE接口连接器和插针分配ISO4902:1980
数据通信37插针及9插针DTE/DCE接口连接器和插针分配ISO4903：1980数据通信15插针DTE/DCE接口连接器和插针分配YD/T852—199664kbit/s基带调制解调器技术要求及检验方法3信号速率
3.1数据信号速率
本标准规定的数据信号速率（用户速率）为同步的48kbit/s、56kbit/s和64kbit/s。在国内或在已达成双边协议的电信主管部门之间也可以使用低于48kbit/s的其他数据信号速率（见附录C)3.2线路信号速率
在数据信号速率为48kbit/s或56kbit/s的情况下，当连接到国际64kbit/s承载电路上时，应按第6章中的规定将速率适配到64kbit/s。进行速率适配的确切位置可根据实际情况设在用户处、电信局内，也可以在国际网关处实现符合本标准规定的速率适配。注：应注意在一些网络中，当从56kbit/s的速率传输变换到64kbit/s的速率传输时，可能需要提供八位组定时信号，这可能与所用的线路信号传输设备有关，具体细节本标准不作规定。图B1描述了可能的示意图。4用户和网络数据信号之间的区分在某些情况下（例如故障检测)，当用户数据信号速率为64kbit/s时，可能希望提供区分用户和网络数据的方法。为区分该两类数据下面提供了选用的扰码器，注：在DCE的传输单元内是否提供扰码器/解扰器（见图A1），本标准不作规定。4.1扰码器（仅用于64kbit/s）
在已达成双边协议的有关电信主管部门之间和选用的情况下，DCE的发送器中可包含具有1+X-18+X-23生成多项式的自同步扰码器。加到扰码器的信息数据序列应能被生成多项式整除，按降幂排列的该除式的商的系数形成扰码器输出端出现的数据序列。扰码器输出端的数据序列应为：D,=D,@D,·X-18@D,·X-23
式中：D。扰码器输出端的数据序列：Di
一加到扰码器的数据序列；
④表示模2相加；
·表示二进制乘。
图1表示可适用的执行过程。
x-x--xx---x
Pg+ la
图1扰码器
4.2解扰器（仅用于64kbit/s）
GB/T16816—1997
在提供4.1规定的选用扰码器的场合,DCE内的接收器也应提供具有1+X-18+X-23生成多项式的自同步解扰器。传输单元中的接收器输出的信息数据序列（见图A1)与1+X-18+X-23生成多项式相乘以形成解扰器信息。按降幂排列的恢复信息序列的系数形成输出数据序列，此输出数据序列D。由下式给出：
D。= D,(1④X-18 @X-23)
此处除D。外，所用其他符号的含义与4.1的定义相同。图2表示可适用的执行过程。
5接口
解扰器
DCE中应提供下面规定的一种或两种类型的功能接口。符合本标准的具有对应类型接口的两个DCE应能互操作。
5.1V.24型接口
5.1.1互换电路一览表
接口的互换电路如表1所示。
表1V.24型接口
互换电路
信号地或公共回线
DTE公共回线
DCE公共回线
发送数据
接收数据
请求发送
准备发送
数据设备做好准备
数据终端做好准备
数据信道接收线路信号检测器
发送器信号码元定时（DTE源）
发送器信号码元定时（DCE源）
接收器信号码元定时（DCE源）
环回/维护测试
本地环回
测试指示器
1在使用建议V.10中规定的电气特性处需要互换电路102a和102b。2在DCE中该电路可以处于恒定的“通”状态。3选用的。
4由于电路113的应用受网络同步类别的限制，该电路的使用视实际应用情况而定。注
见注1
见注1
见注2
见注3
见注4
5.1.2电气特性
GB/T16816—1997
按如下规定，使用符合CCITTV.10和/或CCITTV.11的电气特性和ISO4902或ISO2110AM1规定的连接器和插针分配方案。注：应注意ISO正在对具有较小体积的屏蔽连接器进行标准化工作，其结果可能替代ISO2110。a）对于电路103、104、113.114和115，发生器和接收器均应符合建议V.11的规定。注：在接口的两侧均使用CCITTV.11电路的某些情况下，为确保互换电路的正常工作，可能有必要增加CCITTV.11中规定的串联阻抗匹配电阻或并联电缆终接电阻。b）对于电路105、106、107、108/2和109的发生器应符合CCITTV.10或CCITTV.11，接收器应符合CCITTV.10第一类接收器或CCITTV.11无终接的规定。c）所有的其他电路的接收器按CCITTV.10第二类接收器的规定进行配置。5.1.3操作要求
DCE正常工作时具有载波恒定，即电路105的状态对线路信号和远端电路109无影响。电路106应在0.5ms~3.5ms（暂定）的时间内跟随电路105由“断”状态变换到“通”状态或由“通”状态变换到“断”状态。该时间是从对电路105施以“通”或“断”状态开始的。作为选用方式，DCE可以提供本地电路105至远端电路109的端到端信号。所使用的方法在CCITTV.13中规定。
在根据数据信号速率和线路信号速率使用第6章中规定的速率适配方法进行速率适配时，一旦顿同步丢失，远端电路106和本端电路109均应保持在“断”状态。在提供第4章中规定的选用扰码器/解扰器功能的场合，当接收到连续的256个二进制1后，电路109应转换到“断”状态。
当检测到业务中止代码或接收信号丢失时，109应处于“断”状态，当远端电路105为“断”状态时，109应为“断”状态。
5.2X.24型接口
5.2.1互换电路一览表
接口的互换电路如表2所示。
表2X.24型接口
互换电
信号地或公共回线
DTE公共回线
信号码元定时
DTE信号码元定时
字节定时
见注1
见注2
见注3
见注4、5、6
1该导电体可用来降低接口处环境信号的干扰。对于屏蔽互连电缆，建议X.24和ISO4903中考虑了附加连接。
2应提供连续等时的数据传输的定时。3DCE使用或终止该电路受网络的同步类别的限制。4该互换电路为选用的。
5应当指出，该电路在ISO4903规定的连接器中所分配的插针位置与电路X相同。6提供字节定时信息的手段本标准不作规定。4
5.2.2电气特性
GB/T16816—1997
按如下规定，使用符合CCITTV.10和/或CCITTV.11的电气特性和符合ISO4903规定的连接器和插针分配方案：
a）关于电路R,S、T和X，发生器和接收器均应符合CCITTV.11的规定。注：在接口两侧均使用CCITTV.11电路的一些情况下，为确保互换电路的正常工作，有必要增加CCITTV.11中规定的串联阻抗匹配电阻或并联电缆终接电阻。b）电路C和I的发生器应符合CCITTV.10或CCITTV.11，电路C和I的接收器应符合CCITTV.10第一类接收器或CCITTV.11无终接的规定。5.2.3操作要求
对该类DCE不提供从电路C到远端电路I的端到端的信号。作为替代方式，当本地电路C处于“断”状态时，本地电路I应处于“断”状态。在下列的情况下，接口处应输出DCE未准备好信号（r一0,i“断”，r和i为电路R和I上信号状态。：
在根据数据信号速率及线路信号速率使用第6章中规定的速率适配方法进行速率适配时，一旦同步丢失的场合；
在提供第4章中规定的选用扰码器/解码器功能时，一旦接收到连续的256个二进制1的场合。
在i一“通）领先于该DCE未准备好信号时，DTE应准备在电路R上接收杂乱信号或连续的二进制“1”。
6速率适配
按cCITTV.110中表7a的规定对48kbit/s进行比特速率适配。跨越国际边界时，采用八位组定位。对于国内连接，按照CCITTX.50z的速率适配作为替代方法可继续使用。按CCITTV.110中表7b的规定对56kbit/s进行比特速率适配。对于国内连接，按照CCITTV.110中表7c规定的速率适配作为替代方法可继续使用。进行速率适配的位置可根据实际情况设在用户处，电信局内，也可以在国际网关处实现符合本标准规定的速率适配。在一些国内网络中，传送到国际网关的速率为56kbit/s或其他线路信号速率，可使用不同的适配方案，可以在国际网关处实现符合上述规定的方案的速率适配。当线路信号速率为56kbit/s时，不提供数据信号速率为48kbit/s的适配。7测试设施
如同CCITTV.54一样，DCEs用来表示下文中的DCEA和DCEB。当认可网络提供者通过在线监视来实现数字设施上的故障检测/查找的主要手段时，规定下列测试实施以便用户欲启始故障查找时使用。7.1测试环路
对V.24型接口应提供测试环路2，对X.24型接口应提供测试环路2b。对V.24型接口应提供测试环路3，对.24型接口应提供测试环路3a和3b两者之一这些测试环路的定义分别在CCITTV.54和CCITTX,150中规定。在DCEA和DCEB的DTE-DCE接口处的操作和信号应分别与CCITTV.54和CCITTX.150中的规定相一致。7.1.1远端环路2/2b的启动
对环路2(2b分别)的控制应利用CCITTV.54中规定的准备和终止阶段。注：在CCITTV.54的第5、6和7章中描述了使用同步DCEs对简单的多点电路、点对点双工电路和直通连接电路的自动控制。当DCE中使用X.24型接口时，仅可用于点对点双工电路。5
GB/T16816—1997
DCE（DCEA）启动远端环路2/2b的指令可以是手动的或自动的。在自动情况下，一旦远端DCE识别出电路140从“断”状态变换到\通”状态（当使用V.24型接口时)或一旦识别出发送环路2命令（状态L21,c=“断”，t=001a)（当使用X.24型接口时)，便自动建立环路。无论使用何种类型的接口，利用1十X一4十X一7生成多项式对二进制0进行扰码并传送扰码后的信号，如同该信号分别通过电路103或电路T传送到DCE一样。7.1.2环路3的启动
DCE启动环路3的指令可以是手动的或自动的。在识别出电路141从“断”状态变换到“通”状态（当使用V.24型接口时)或在识别出发送环路3命令（当使用X.24型接口时，状态L31,c=断”，t=0000111a)后，便自动发送指令。7.2自测
此处规定的自测功能为选用的。此后所描述的测试(7.2.1和7.2.2中)，使用由DCE的内部生成的数据码型（典型的开关控制的）。可以在DCE连接到DTE或未连接到DTE的情况下进行这些测试。在激活自测的情况下，内部生成的数据码型按所选择的用户信号速率进行传送，如同这些数据分别是通过电路103或电路T传送到DCE的一样（见图A1)。应将具有识别测试码型中差错能力的差错检测器连到接收的数据通路中。如何表示所出现的差错超出本标准的范围。注：一端送出的测试码型与对端没有关系，本标准对其不做规定。测试码型可为交替的二进制的1和0(或相反)或符合建议0.153的511比特测试码型。在任何自测中，DCE对V.24型接口的互换电路103、105和108/2或X.24型接口的互换电路T和C不予理采。
对于V.24型接口，除了互换电路114（如果使用的话）、115和142之外的所有生成型互换电路均应嵌位在二进制1或断”状态。如果使用电路113,DCE应不考虑该互换电路并应使用其内部时钟。对于X.24型接口，DCE应向DTE提供DCE未准备好（r=0，i=“断”）。如果使用电路X，DCE应不考虑该互换电路并应使用其内部时钟。7.2.1具有环路3的自测
应在DCE中激活环路3,环路3的定义在建议V.54和X.150中规定。应激活自测功能，且DCE的操作应按7.2中的规定进行。
7.2.2具有远端环路2/2b的自测
远端DCE按7.1.1中的规定有条件地启动环路2/2b。应激活自测功能，且DCE应按照7.2中的规定进行。
8复用
为将几个子信道合并为传输的单一集合比特流，可包含选用的多路复用设备。6
GB/T16816—1997
附录A
（提示的附录）
功能框图
图A1给出了符合本标准DCE的简要功能框图的一个例子，此框图中包含了本标准主要部分中规定的所有功能模块。此例中假定DCE能够以64kbit/s的速率传输并能将48kbit/s和56kbit/s的用户数据速率变换到64kbit/s数据信号速率。传输单元包含发送器（典型的基带宽度）和接收器的全部功能，这些功能是将DCE连接到相关国家网络的电缆线路设备（cableplant）上所必需的。详细规定见YD/T852。在此例中假定传输单元在DCE中且与安装在本地环路的另一端的传输单元相互配合工作（见附录B)。抗激%“
(6- Lit,)
a）选用的。
环降2
谢试再型识划
(2$/55 kbit/s)
CF4 kbina)
(dR5t hin/s)
适配利向步检测
图A1简化的功能框图
256小1#
待辐单元
接收机
GB/T16816—1997
附录B
（提示的附录）
连接示意图
图B1给出了两个国家间的56kbit/s数字租用电路的一个例子，在此例中分别使用了56kbit/s和64kbit/s的用户信号速率。
DCEB没有遵守本标准的规定。
Tu khi:/:
连率适配
TU传输单元
TUAR子节
定时快复
国际6kbi
承虹路
64, kbat/8
（提示的附录）
数据信号速率低于48kbit/s的速率适配DCE
当利用本标准的正文中规定的用户数据信号速率低于48kbit/s（无子速率复用）的DCE作为例子时提供下面的参考资料。
C1数据信号速率
除了本标准正文中规定的数据信号速率之外，在DTE到DCE接口处还可以提供下列数据信号速率：
-2400bit/s;
4800bit/s
-9600bit/s;
-19200bit/s。
速率适配
按建议V.110的规定进行速率适配。对于输入信号的各种数据信号速率应使用下表：-2400bit/s：表6c/CCITTV.110；-4800bit/s：表6e/CCITTV.110；-9600bit/s：表6e/CCITTV.110；-19200bit/s：表6e/CCITTV.110。C3接口
C3.1互换电路
DCE中应提供V.24/V.28型接口。互换电路应按表1的规定。8
C3.2操作要求
GB/T16816—1997
作为选用方式，DCE可以提供从本地电路105到远端电路109的端到端的信号。用CCITTV.110中2.1.2.3规定的S比特的SB组来传送电路105/109的状态。作为选用方式，DCE可以提供从本地电路108/2到远端电路107的端到端的信号。用CCITTV.110中2.1.2.3规定的S比特的SI组来传送电路108/2到电路107的状态。在顿同步丢失的情况下，电路106和109应保持在“断”状态。不使用CCITTV.110中4.1.5e)规定的要求。
C3.3测试设施
环路2的启动：
使用CCITTV.110中2.1.2.3规定的E4比特传送电路140的状态。识别了状态比特E4后，远端DCE将建立环路2并将传送顿中的状态比特E5转换到\通”状态（二进制“0\)。识别了处于“通”状态的状态比特E5后，本地DCE将开启可视指示器。电路107和142的控制应如CCITTV.54的表2所述。
