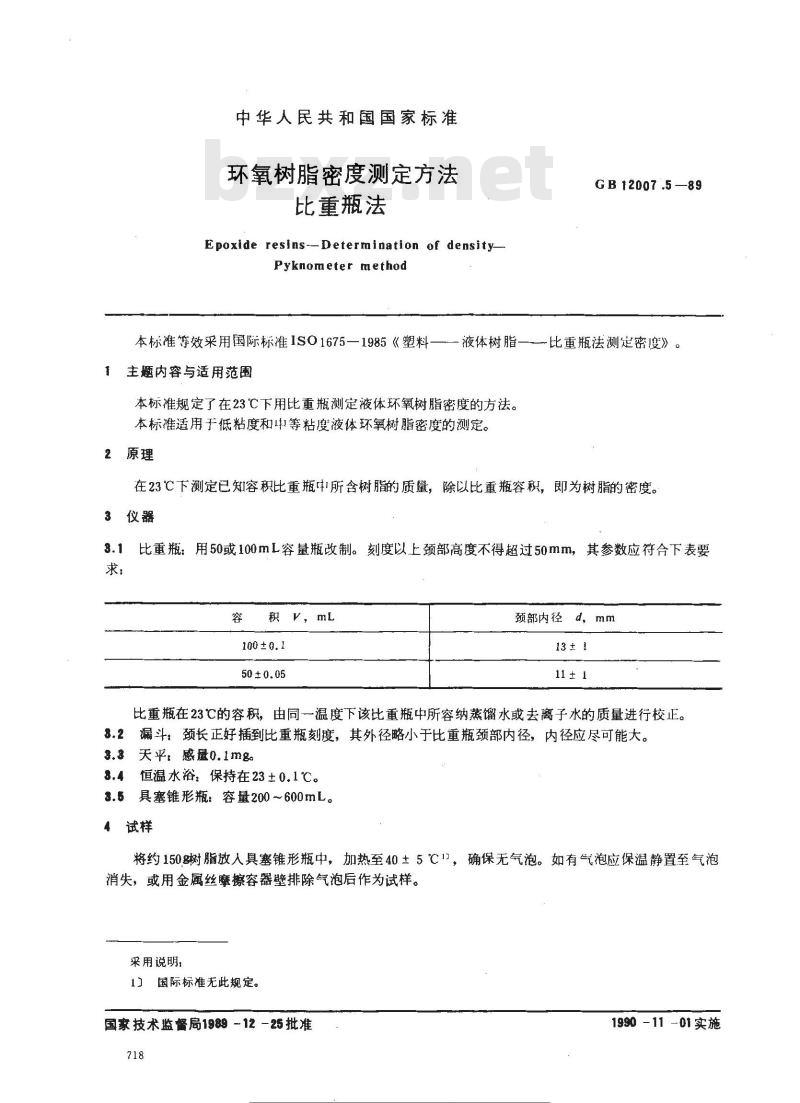

【国家标准(GB)】 环氧树脂密度的测定方法 比重瓶法

中华人民共和国国家标准
环氧树脂密度测定方法
比重瓶法
Epoxide resins-Determination of densityPyknometer method
本标准等效采用国际标准ISO1675—1985《塑料1主题内容与适用范围
GB 12007 .5—89
一液体树脂——比重瓶法测定密度》。本标准规定了在23℃下用比重瓶测定液体环氧树脂密度的方法。本标准适用于低粘度和中等粘度液体环氧树脂密度的测定。2原理
在23℃下测定已知容积比重瓶中所含树脂的质量，除以比重瓶容积，即为树脂的密度。3仪器wwW.bzxz.Net
3.1比重瓶：用50或100mL容量瓶改制。刻度以上颈部高度不得超过50mm，其参数应符合下表要求：
积V，mL
颈部内径
d，mm
13±！
比重瓶在23℃的容积，由同一一温度下该比重瓶中所容纳蒸馏水或去离子水的质量进行校正。8.2漏斗，颈长正好插到比重瓶刻度，其外径略小于比重瓶颈部内径，内径应尽可能大。3.3天平，感量0.1mg。
8.4恒温水浴：保持在23±0.1℃。3.5具塞锥形瓶：容量200～600mL。4试样
将约150树脂放人具塞锥形瓶中，加热至40±5℃1，确保无气泡。如有气泡应保温静置至气泡消失，或用金属丝摩擦容器壁排除气泡后作为试样。采用说明，
1）国际标准无此规定。
国家技术监督局1989~12-25批准718
云注传摄
外标注行业资米免费堂
1990-11-01实施

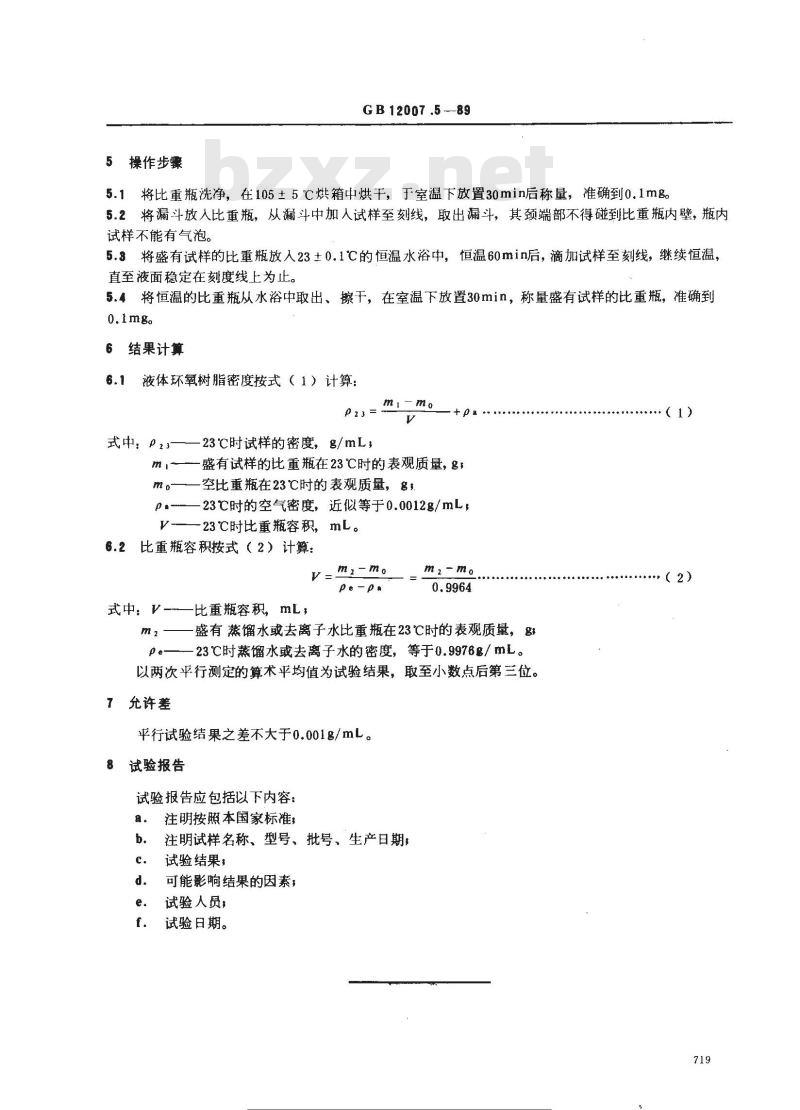

5操作步骤
GB12007 .5 -89
5.1将比重瓶洗净，在105±5℃烘箱中烘干，于室温下放置30min后称量，准确到0.1mg。5.2将漏斗放人比重瓶，从漏斗中加人试样至刻线，取出漏斗，其颈端部不得碰到比重瓶内壁，瓶内试样不能有气泡。
5.3将盛有试样的比重瓶放人23±0.1℃的恒温水浴中，恒温60min后，滴加试样至刻线，继续恒温，直至液面稳定在刻度线上为止。5.4将恒温的比重瓶从水浴中取出、擦干，在室温下放置30min，称量盛有试样的比重瓶，准确到0.1mg.
6结果计算
液体环氧树脂密度按式（1）计算：p23
式中：23—
23℃时试样的密度，g/mL，
盛有试样的比重瓶在23℃时的表观质量，g；空比重瓶在23℃时的表观质量，g，-23℃时的空气密度，近似等于0.00128/mL，23℃时比重瓶容积，mL。
6.2比重瓶容积按式（2）计算：m2-mo
式中： V-
比重瓶容积，mL，
盛有蒸馏水或去离子水比重瓶在23℃时的表观质量，g-23℃时蒸馏水或去离子水的密度，等于0.9976g/mL。以两次平行测定的算术平均值为试验结果，取至小数点后第三位。7允许差
平行试验结果之差不大于0.001g/mL。试验报告
试验报告应包括以下内容：
注明按照本国家标准：
注明试样名称、型号、批号、生产日期，试验结果，
可能影响结果的因素；
试验人员；
试验日期。

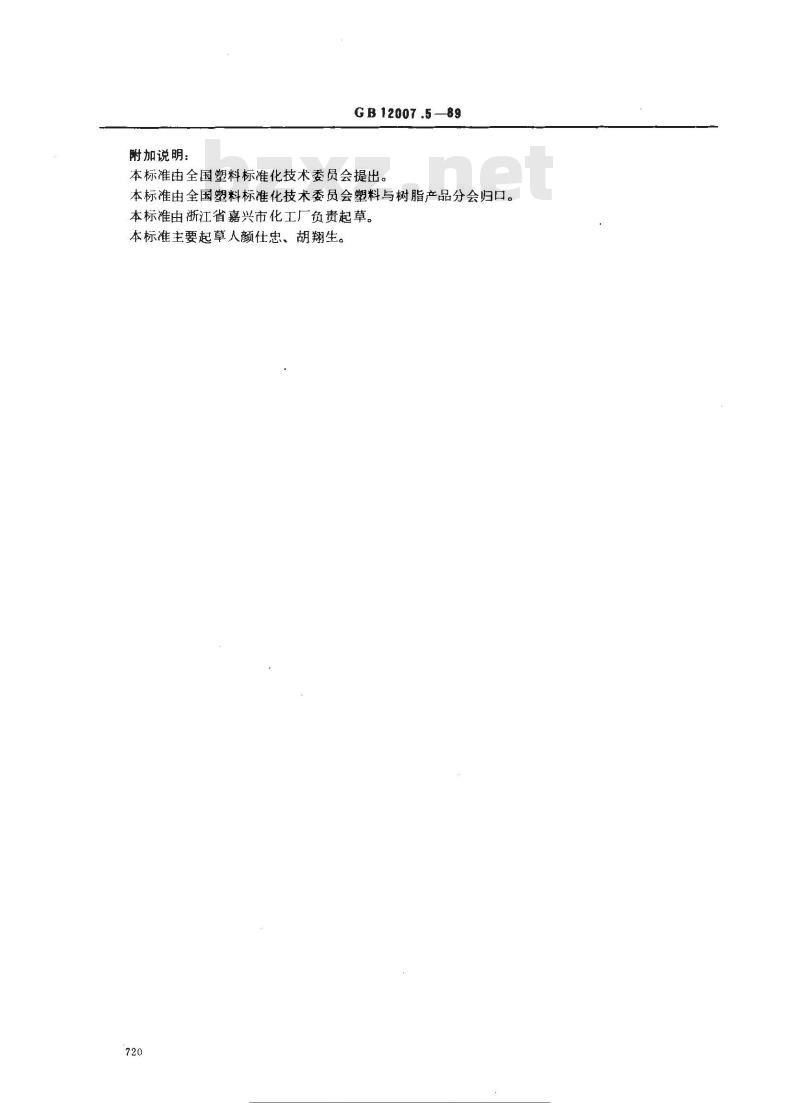

附加说明：
GB12007.5—89
本标准由全国塑料标准化技术委员会提出。本标准由全国塑料标准化技术委员会塑料与树脂产品分会归口。本标准由浙江省嘉兴市化工厂负责起草。本标准主要起草人颜仕忠、胡翔生。720
标注搜搜网.beoa
的各类标注行业资料免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
