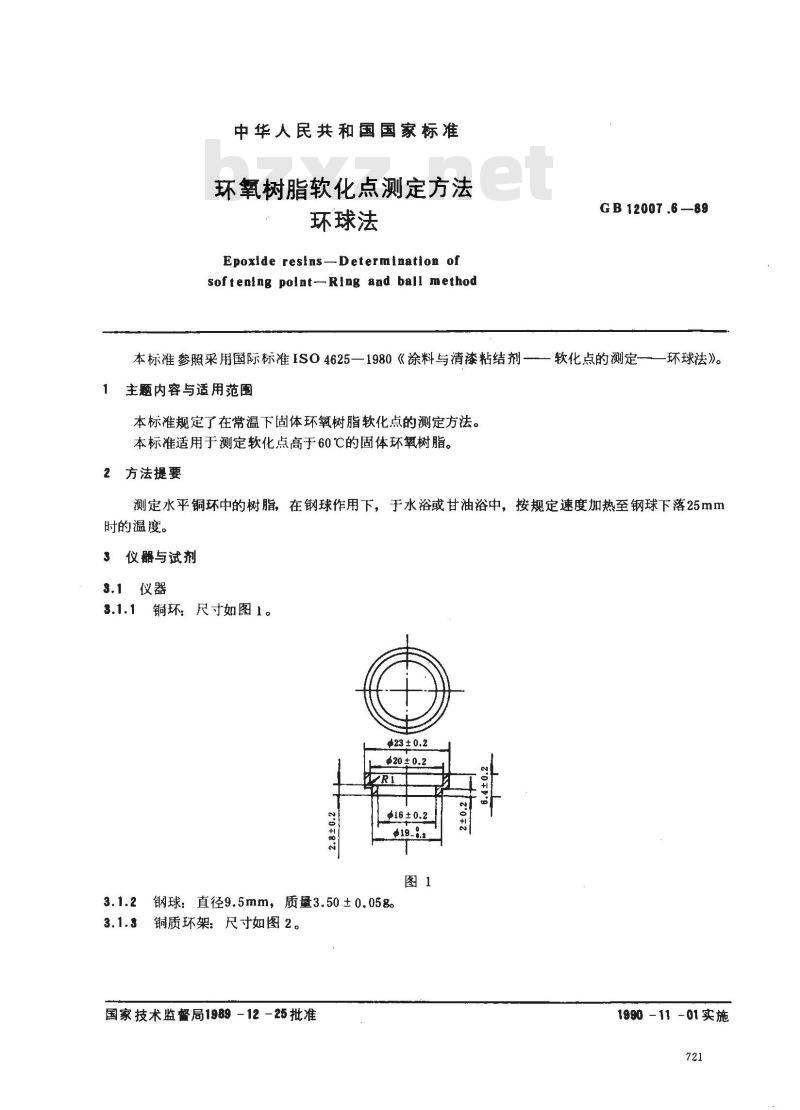

【国家标准(GB)】 环氧树脂软化点测定方法 环球法

中华人民共和国国家标准
环氧树脂软化点测定方法
环球法
Epoxide resins-Determination ofsoftening polnt-Ring and ball method本标准参照采用国际标准ISO4625—1980《涂料与清漆粘结剂主题内容与适用范围
本标准规定了在常温下固体环氧树脂软化点的测定方法。本标准适用于测定软化点高于60℃的固体环氧树脂。2方法提要
GB12007.6--89
软化点的测定-
-环球法》。
测定水平铜环中的树脂，在钢球作用下，于水浴或甘油浴中，按规定速度加热至钢球下落25mm时的温度。
3 仪骼与试剂
3.1仪器
3.1.1铜环：尺寸如图1。
3.1.2钢球：直径9.5mm，质量3.50±0.05g。3.1.3铜质环架：尺寸如图2。
国家技术监督局1989-12-25批准20*z
1990-11-01实施
GB 12007 .6 -89
3.1.4烧杯：25mL，800mL（内径约85mm，高125mm以上）。温度计（GB514）
3.1.6球定心导向器：铜质结构，尺寸如图3。R =4.5
3.1.7支架：由上圆板、环架（3.1.3）和下底板组成。彼此间用螺栓按一定距离固定。上圆板中心孔插温度计，另一孔固定搅拌器。环架（3.1.3）两个边孔嵌人铜环（3.1.1），铜环底与下底板相距25mm，下底板与烧杯底相距13～19mm，温度计（3.1.5）的水银球底端与铜环中树脂底面在同一平面上。装配如图5。

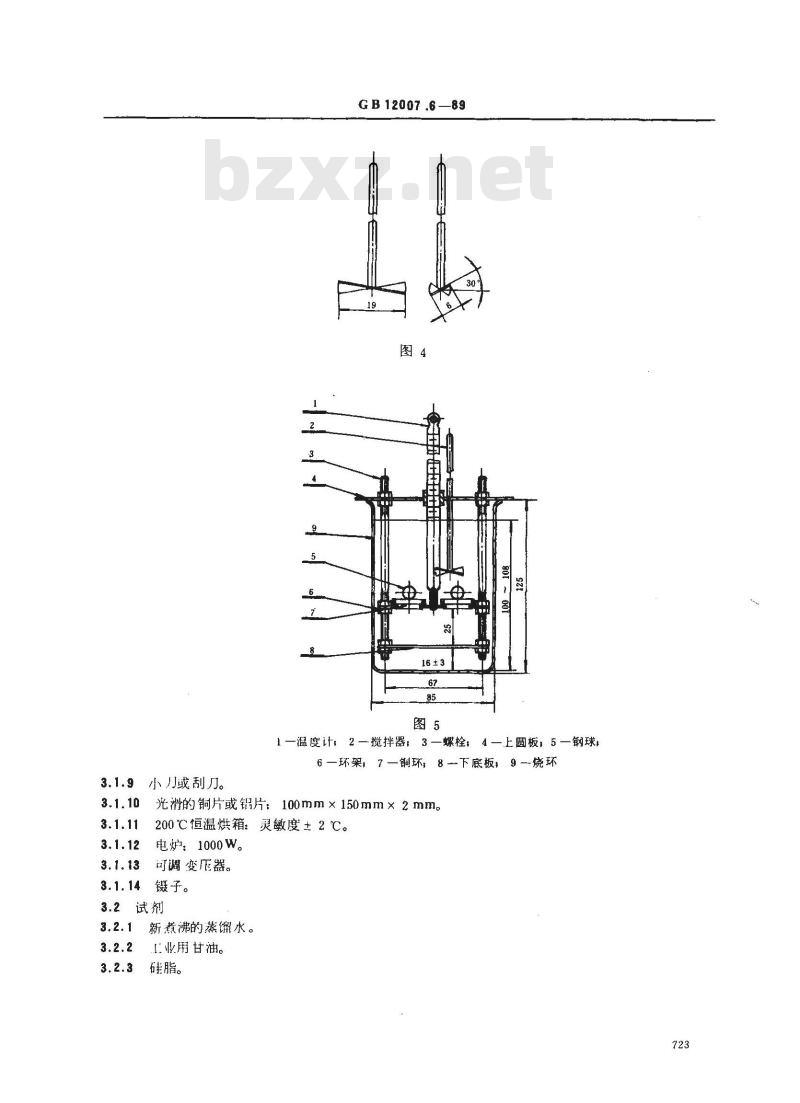

3.1.8机械搅拌器：尺寸如图4，在传动轴底部安装两个叶片，轴的旋转方向应使液体向下运动，确保热量分布均匀，轴的转速为500~700r/min。$24.6±0.1
3.1.9小刀或刮刀。
GB12007.6—89
16 ±3
1一温度计，2一搅拌器，3一螺栓，4一上圆板，5一钢球6—环架，7—铜环，8下底板，9—烧环光滑的铜片或铝片：100mm×150mm×2mm。200℃恒温烘箱：灵敏度±2℃。电炉，1000W。
可调变压器。免费标准下载网bzxz
镊子。
3.2试剂
新煮沸的蒸馏水。
工业用甘油。
硅脂。

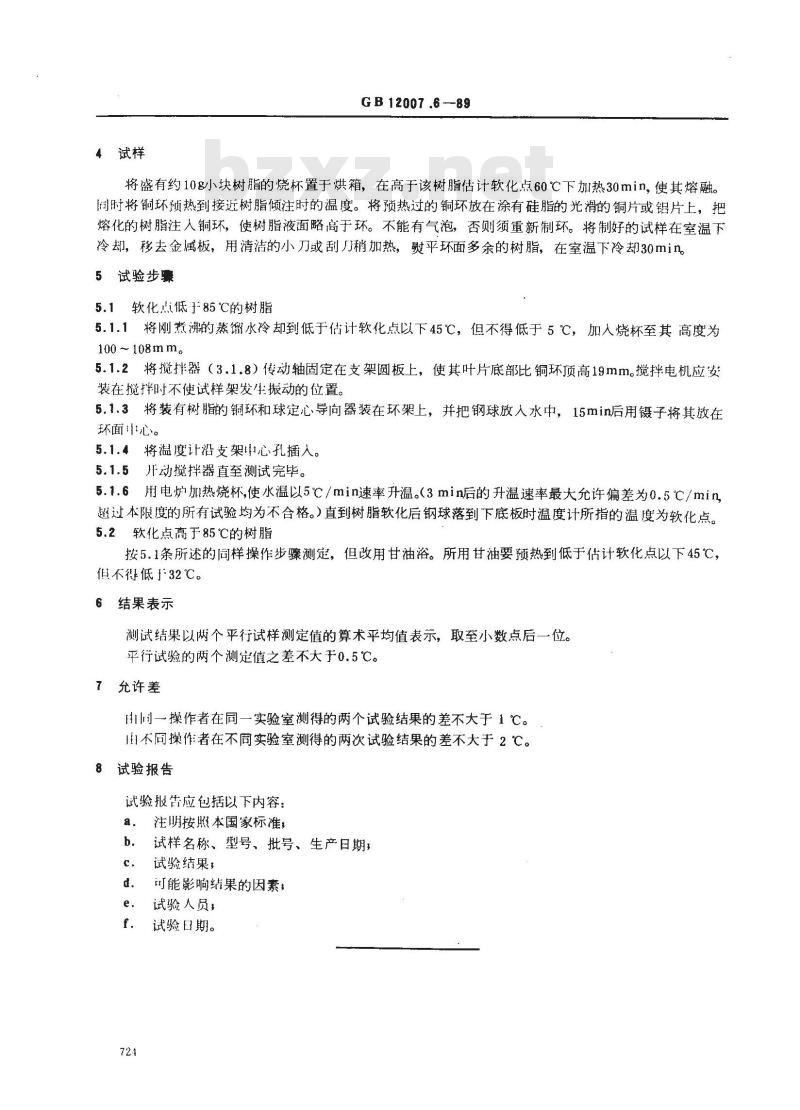

4试样
GB12007 .6 -89
将盛有约10g小块树脂的烧杯置于烘箱，在高于该树脂估计软化点60℃下加热30min，使其熔融。间时将铜环预热到接近树脂倾注时的温度。将预热过的铜环放在涂有硅脂的光滑的铜片或铝片上，把熔化的树脂注人铜环，使树脂液面略高于环。不能有气泡，否则须重新制环。将制好的试样在室温下冷却，移去金属板，用清洁的小刀或刮稍加热，熨平环面多余的树脂，在室温下冷却30min5试验步骤
5.1软化点低于85℃的树脂
5.1.1将刚煮沸的蒸馏水冷却到低于估计软化点以下45℃，但不得低于5℃，加人烧杯至其高度为100108mm。
5.1.2将搅拌器（3.1.8）传动轴固定在支架圆板上，使其叶片底部比铜环顶高19mm。搅拌电机应安装在搅拌时不使试样架发生振动的位置。5.1.3将装有树脂的铜环和球定心导向器装在环架上，并把钢球放入水中，15min后用镊子将其放在环面心。
5.1.4将温度计沿支架心孔插人。5.1.5开动搅拌器直至测试完毕。5.1.6用电炉加热烧杯，使水温以5℃/min速率升温。（3min后的升温速率最大允许偏差为0.5℃/min,超过本限度的所有试验均为不合格。）直到树脂软化后钢球落到下底板时温度计所指的温度为软化点。5.2软化点高于85℃的树脂
按5.1条所述的同样操作步骤测定，但改用甘油浴。所用甘油要预热到低于估计软化点以下45℃，但不得低于32℃。
6结果表示
测试结果以两个平行试样测定值的算术平均值表示，取至小数点后一位。平行试验的两个测定值之差不大于0.5℃。7允许差
由同一操作者在同一实验室测得的两个试验结果的差不大于1℃。由不同操作者在不同实验室测得的两次试验结果的差不大于2℃。8试验报告
试验报告应包括以下内容：
注明按照本国家标准，
试样名称、型号、批号、生产日期，试验结果；
可能影响结果的因素，
试验人员，
试验日期。

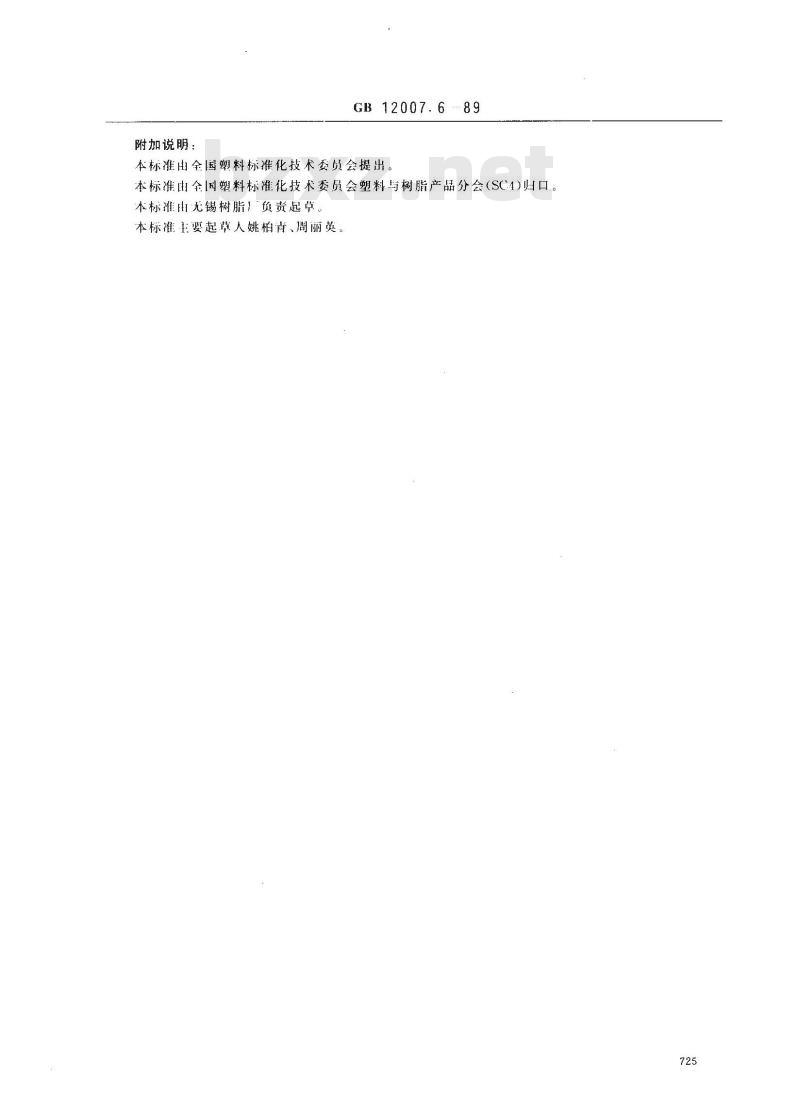

附加说明：
GB12007.689
本标准出全国塑料标准化技术委员会提出。本标准由全[国塑料标准化技术委员会塑料与树脂产品分会（SC4)归口。本标准由无锡树脂）负责起草。本标准主要起草人姚柏青、周丽英，725
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
