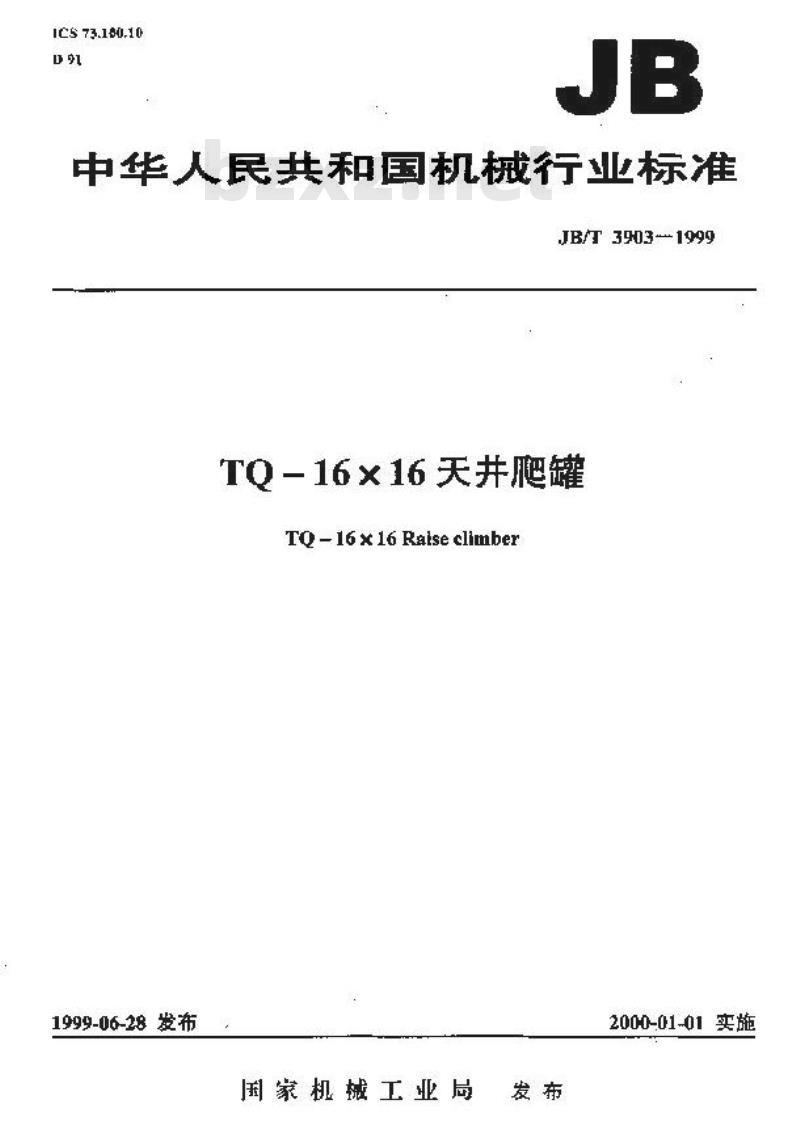

【机械行业标准(JB)】 TQ-16×16天井爬罐

ICS73.180.10
中华人民共和国机械行业标准
JB/门39031999
TO-16×16天井肥罐
T0 -16×16Raise climber
1999-06-28发布
国家机城工业局
2000-01-01实施
JB/T3903-1999

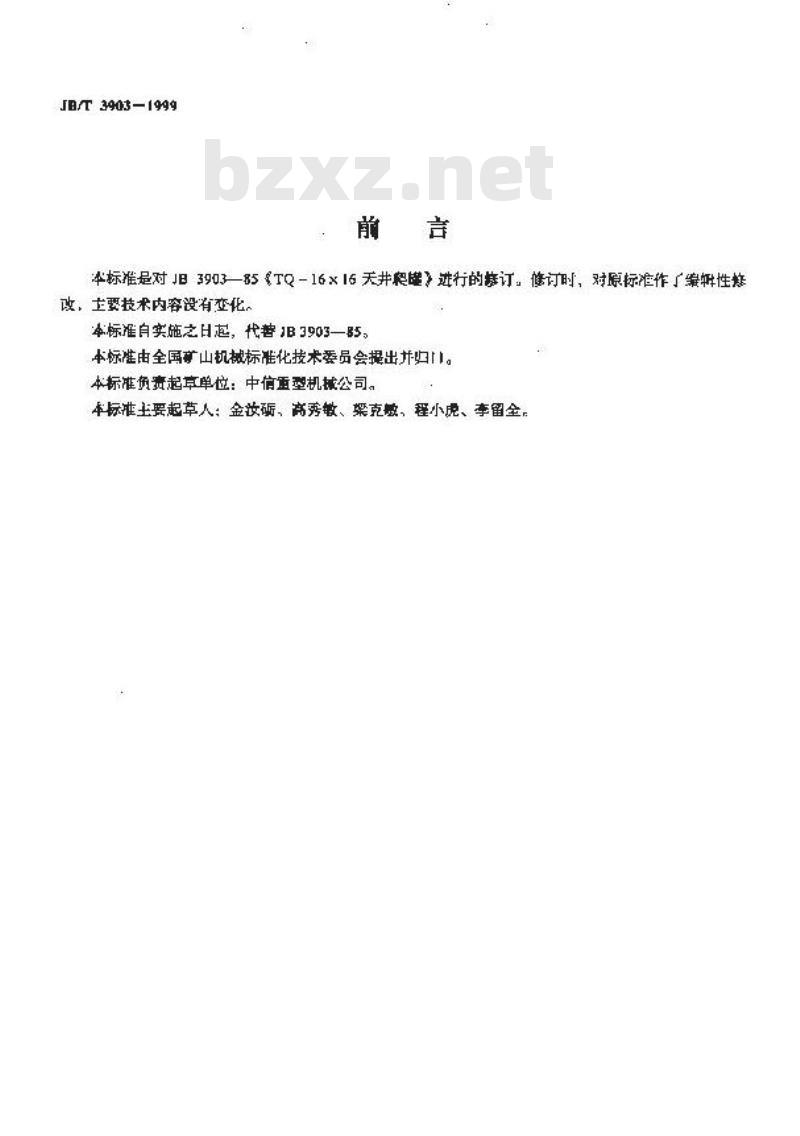

本标准是对J日390385TQ-16×16天井想错>进行的订，修订时，对原标准作了编性燃改，主要技术内容没有变化。
本标准自实施之H起，代替1B3903—85。本标准由全国矿山机械标准化技术委员会握出并归。本标准负责起章单位：中信重型机械公司。本标准主要起草人；金汝砥，离旁敏、架克懿，程小虎、李留全1范围

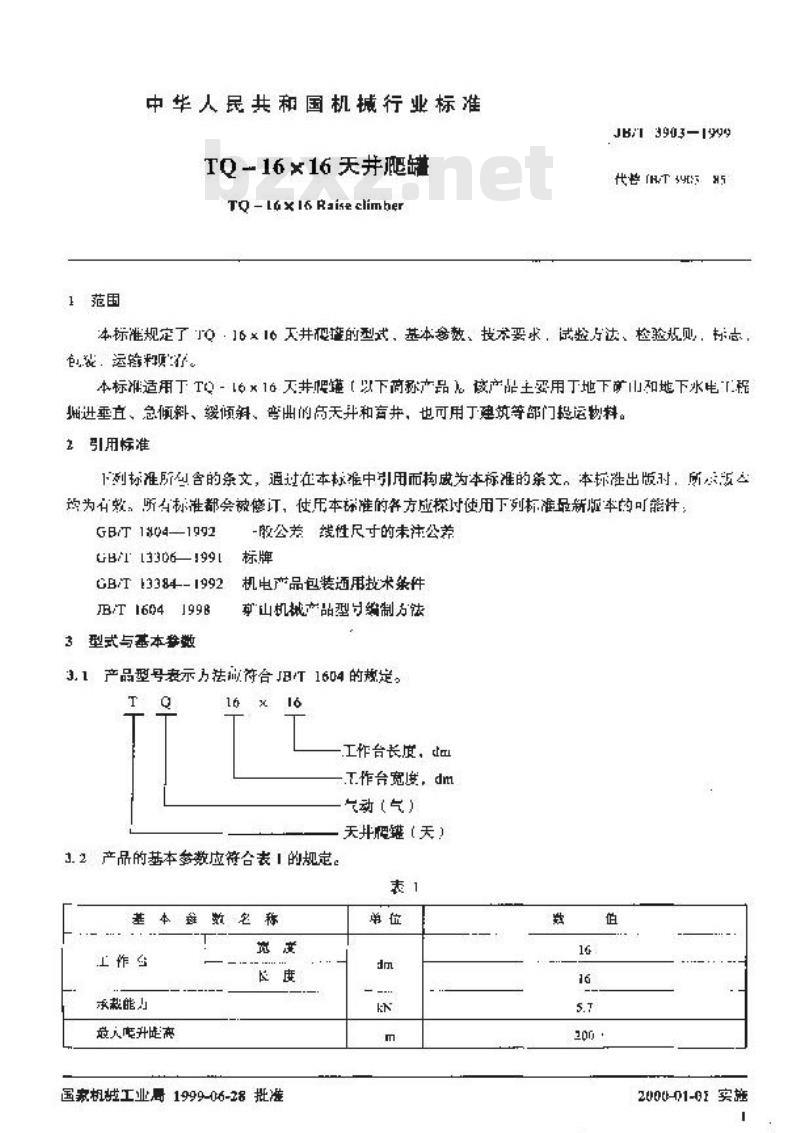

中华人民共和国机行业标准
TO-16×16天井题蜡
TQ-l6xI6Raiseclimber
JB/13903-1999
本标准规定了1Q·16×16天并视撞的型式，基本数、技术要求，试验方法、检验戏则，标志，包装运输和项存。
本标准适用于TQ-16×16天井爬【以下商称产品该产品土要用于地下萨山和地下水电「程拥进垂，急倾斜、缓倾斜、变曲的高天并和言井，也可用丁建筑等部门超运物料。2引用标准
1标准所划含的条文，道过在本标准中引用而拘感为本标准的条文。本标群出版时，所版饱为有效，所有称准都会被修订，使用本标准的各方成探时使用下列标准量新版本的可能性，GB/T1804—1992
-般公差线性尺寸的未注公养
GB/1 3306—1991
GB/T 13384-1992
JB/T16041998
3型式与基本检数
机电产品包装通用批术条件
享山机械产品型与编制力法
3.1产品型号衰示万法符合164的热定。TQ
工作台长度，m
.T.作台宽度，dm
气动 (气)
天井爬链（天）
3.2产品的基本垒数应符合表！的规定。表1
基本群数名称
工作会
承载能力
最人电升使商
国家机城工业局1999-06-28批准换位
200001-0实施
至本岛数名称
运行连度
气动机
耗气罩
土机蛋货
技术要求
4.1—般要求
额定头率
「作气
JB/T3903—1999
表完）
24·30
500-700
4.1.1产品成符合本标准的要求，并按照经规定程序世准的图样及技术文件制造。4.1.2产品图样1.未汁明公差的机械加工尺寸，孔，轴成符合GB/T1804中m级的规定，长虑应符合GBT1804中e级的规定：
4.1.3产品铸性、焊接件，假件等必符合相关标准的规定。4.1.4诚速箱、各气缸、客阀等装配前将其所有季件除掉毛剩，洗净次干、严格防正菊杂物留在腔内。装配后所有接头孔均应以木差或塑料塞塔任。41.5所有外露非加工表面均欲先涂红丹底漆，后涂浅黄色油漆，内腔涂红包油透。4.1.6所有外露加工表面均应采取防锈措施。4.2总装配技水要求
4.1.1各部件应安装正确。各紧固件、划管，水管接头等处要牢固、可靠，严桥防止极脱。4.2.2各操作手把必须灵活、准确。4.1.3两有气动的安装成使齿轮同同整转。离合器应保证州合气动机的离合自如，4.2.4齿轮与呼轮响合时，低赋不得小士0.32mT.，4.1.5气动系统不得漏气。
4.2.主机升降时，端笼内的噪户值不得超过90dB（4)4.3主要部件技术要求
4.3.1气动机
4.3、1.1每台气动机安装后应讲行空裁程免载试龄，负载试应逐断加费，试验时间不得少弘，4.3.1.2在规定的使用气压下进行试验，气动机的功率、苹人出矩应保证达到额定值。4.3.2诚速器
4.3.1.1箱盖与箱休接合而应密合，用0.05mm塞尺检查整个接合面，案尺可塞人的接合面长度不得人于周长度的圆分之一。
4.3.2.2蜗轮与蜗杆中心距偏.不得过=0.09mm43.2.3蜗轮中心平面偏静人得超过±065mm2www.bzxz.net
JB/T3903-1999

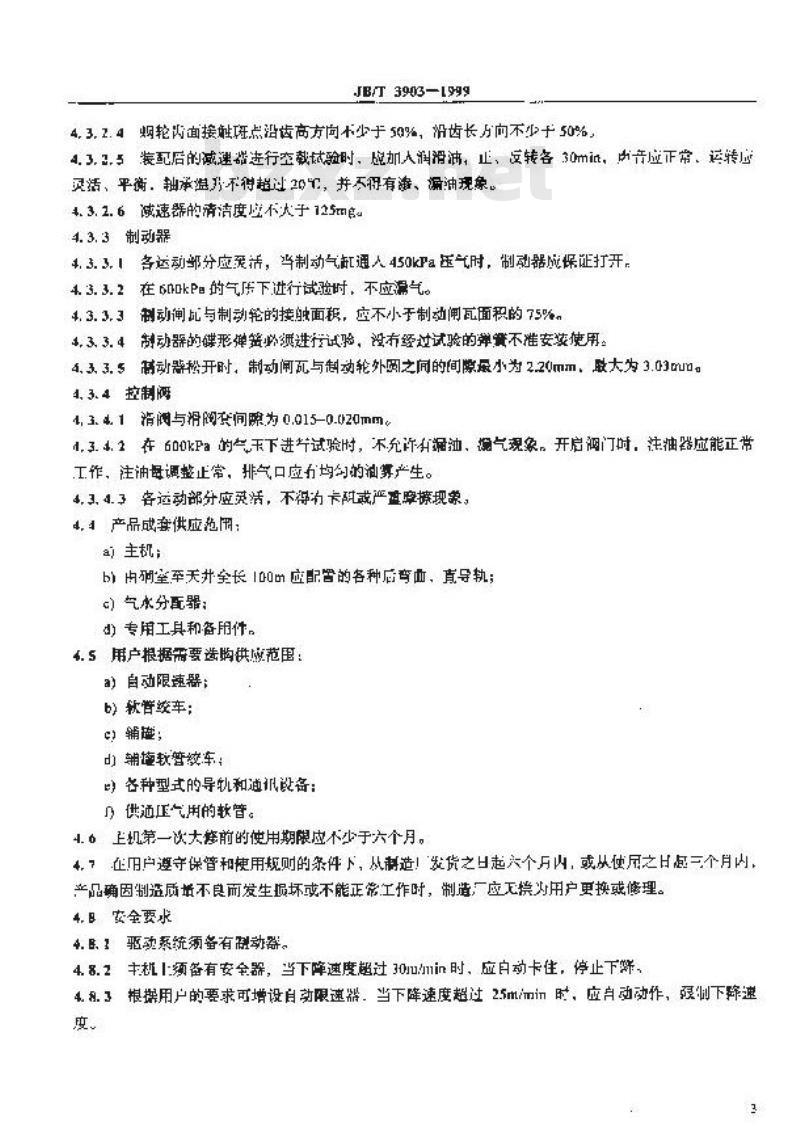

4.3.2.4焖轮内面接触班点沿齿高方向不少于50%，沿齿长万向不少于50%，4.3.2.5装配后的减速器进行空载试验时，应加人润滑油，止、返转各30min，所音应正常，运转应灵活、平衡，轴承温巧不得超过20”，并不得有添、漏油现象。4.3.2.6减速器的清洁度应不大于125m。4.3.3制动器
4.3.3.！各运动部分应爱活，当制动气缸通人450kPa压气时，制动器成保证打开，4.3.3.2在600kP的气压下进行试验时，不应漏气。4.3.3.3制动比与制动轮的接触面报，应不小于制动闸瓦面积的75%。4.3.3.4制动器的碟形弹簧必须进行试验，没有经过试验的弹實不准安装使用。4.3.3.5制动尊松开时，制动闸瓦与制动轮外网之间的间隙最小为2.20mm，联大为3.03ru。4.3.4拉制阀
4,3.4.1滑阅与滑陶变间隙为0.015-0.020mm。1.3.4.2在600kPa的气玉下进行试验时，不充许右漏油，损气观象，开启润门时，注油器应能正带工作，注油母调整止常，非气口应行均匀的油雾产生。4.3.4.3各运动部分应英活，不得为卡附或严盒摩擦现象，44产品成套供应范用：
a)主机；
b）内卵室率天并全长10m应配管的各种后弯血，真导轨；c）气水分配器：
d专用工具和备用件，
4.5用户根据需要选购供感范围
a）自动限速器；
b）软管统车：
e)辅能；
d辅换软管续车
）各种型式的导轨和道讯设备：供通正气用的软管。
4.6上机第一次大修前的使用期限应不少于六个月。4.在用户遵守保管和使用规则的条件下，从制造！签货之日起六个月内，或从使用之日起三个月内产品确因制造质培不良而发生损坏或不能正常工作时，制造厂应无烘为用户更换或修理。4.B安全要求
4.B、1驱动系统须备有制动器。4.8.2主机1须备有安全器，当下降速度翘过30u/m1in时，应白动卡住，停止下解，4.8.3根据用户的要求可增设自动限速器，当下降速度超过25m/min时，应自动动作，强制下降速度。
5试验方法
5.1磷弹资试题时，将弹备账平3~5次，每改持继15-20mim，试验后应等合图样要求5.2安全器试验，应料合4.8.2的要求，5.3驱动系统试验
5.3.1道人压编空气，空运转2h。消除异带现象，操证部件在正常声查、正节温升状态下运转白如。5.3.2经过调试后应保证离合器能正带高合，离合应在气动机断气后转动部分处丁低速时进行。5.3.了每自减违器应进行消洁度的检骗，在空运转2h后，拆开减速器，用清洗镶冲洗并用SS(.125.0.09的滤网过池源滑油和清洗泄，放人月00T±1心的下燃烘平1h后，称出杂质重车应符合4.7.2.6的规定。
5.4空载试验
5.4.1每台产品总装完成后均须教当载试验，以需直位置做升降试验共30min，放运行平稳、灵活可靠，无卡阻现象，并第符合42的要求。5.4.2各资固性不得有松动现象。5.5产品专荷试验
每台产品在空载试验合格后应偿本标准基本参数表的规定进行负询试验，单，双气对机共开降30min，其单行强障离不少于i0m1，减速器温升.不得超过35%6检验规测
6.1每台产品须巾检验部门验收合格后才能出），并附有证明产品质量合整的文件。6.2每台产品均按标准的规定进行厂内试验，6.3所有零件必按图样的要求检验合格，谨用件，外换件、外协件必须有合帮证方能进行装配7标志，包装、运输及购存
7.1产品应在明显位置互定产品标牌，标牌应符合GB/T13306的划定，并注明以下内容：a)产品名称和型号：
b）苯含参数：
c）制造厂名致和制造编号：
d)制适日期。
7.2根据产品的结构情况，米用分体包和运输。各包装木销或操装件，应适合转随和水路送输的要求。
7.3产品的工作平台和链笼用木架包装，共余部分购应用本箱包装，包装销应符合GBIT13384的规定。
7.4包装箱、包扎件发货时，应统一缩号，每件持应系标签，标签上放注明以下内容：a）货单征，地：
5产品名称及型受；
合同号收包装箱综号；
d）制造！名称和出厂缩号；
净重，毛重、外形尺小及起员中心等。4
旧3903—999
7，5产品如不立即发货或投人便用，必领置下仓库内，放置无时应有可率的防雨、朗潮设施：每半年检一次，并应重新涂防锈油，6随产品供应的技术文件应包括：司产品安装逆用说书：
b）产品合格证；
e）成套发货表及装箱猜单。
了，了随产品提供的文件及资料应装入专用塑料袋，并献置在加标记的包装箱内。
