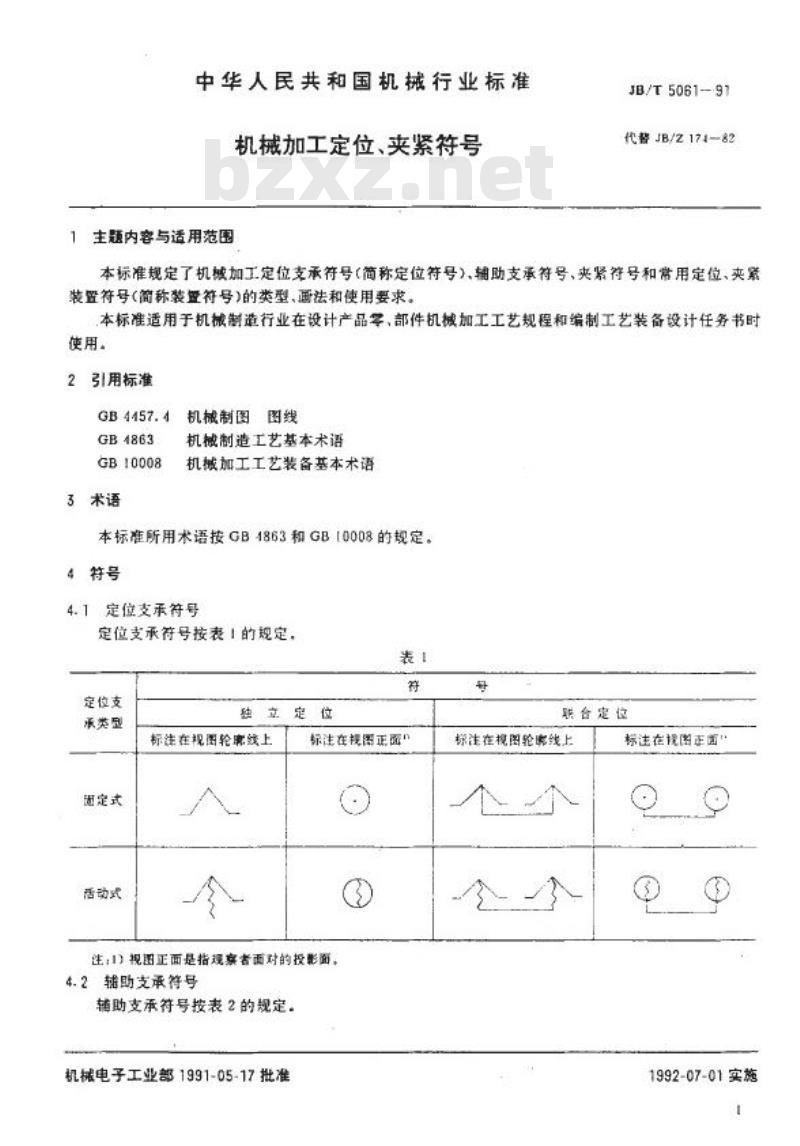

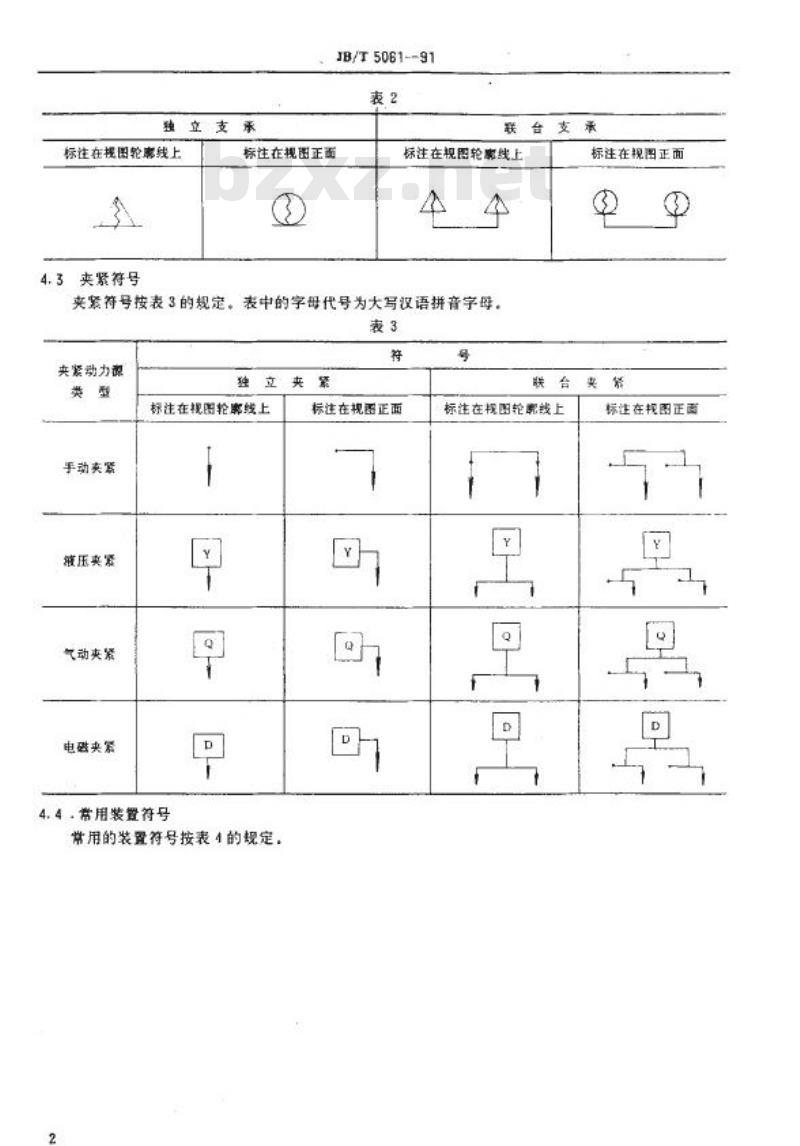

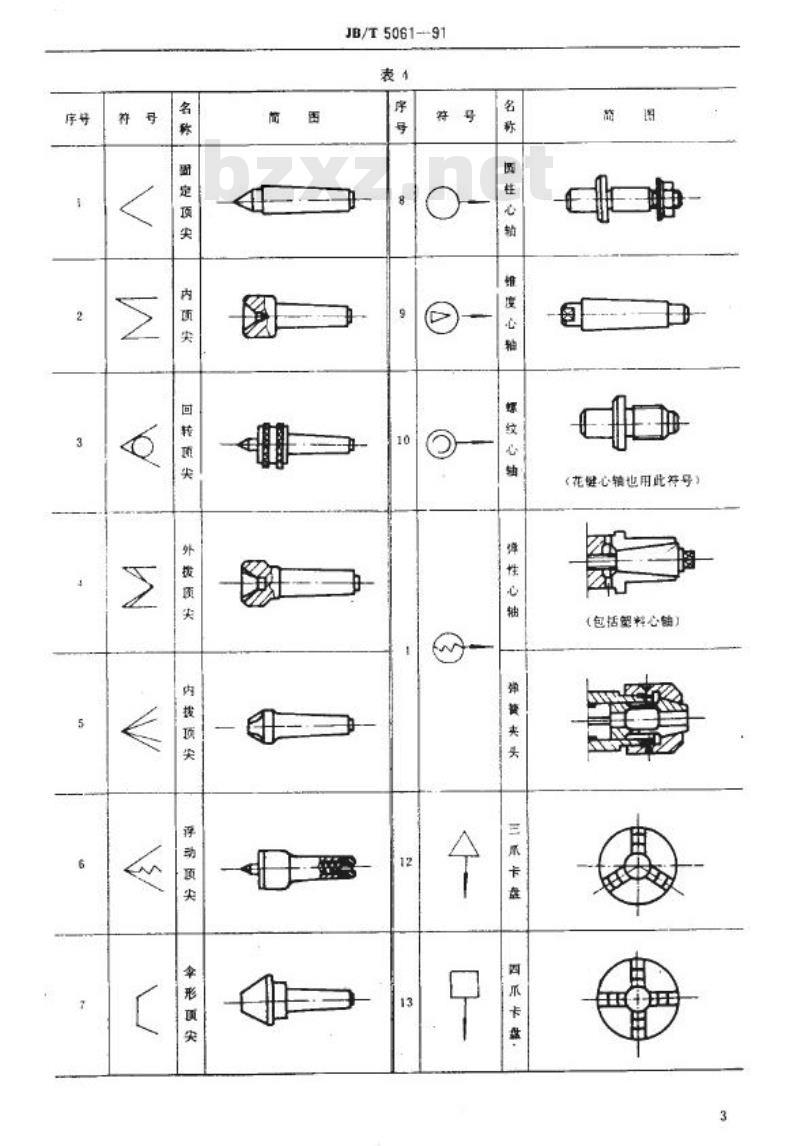

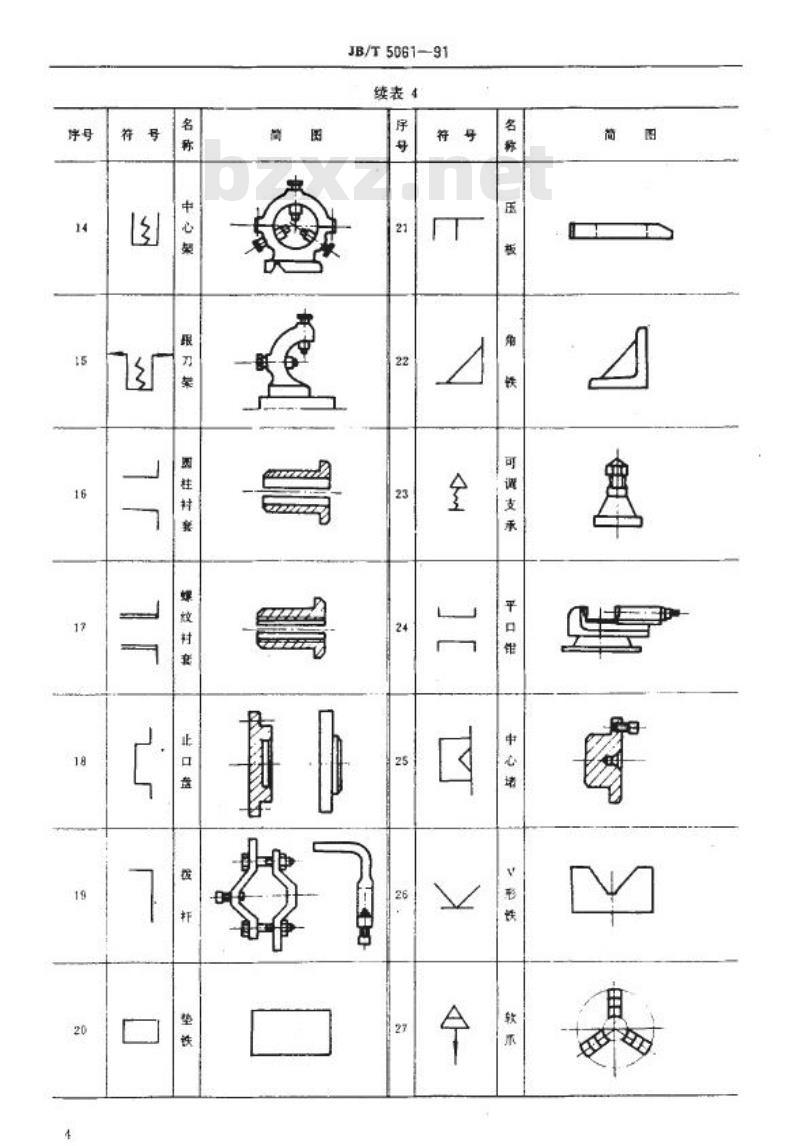

中华人民共和国机械行业标准 JB/T5061-91 机械加工定位、夹紧符号 1 主题内容与适用范围 本标准规定了机械加工定位支承符号（简称定位符号）、辅助支承符号、夹紧符号和常用定位、夹紧装置符号（简称装置符号）的类型、画法和使用要求。本标准适用于机械制造行业在设计产品、部件机械加工工艺规程和编制工艺装备设计任务书时使用。 2 引用标准 GB4457.4 机械制图图线 GB 4863 GB10008 3 术语 本标准所用术语按GB4863和GB10008的规定。 4 符号的种类和标注要求 4.1 定位支承符号 定位支承符号按表1的规定。 表1 定位支承符号 固定式 定位支承标注在视图轮廓线上 活动式 定位支承标注在视图正面 4.2 辅助支承符号 辅助支承符号按表2的规定。 联合定位 定位支承标注在视图轮廓线上 独立支承 定位支承标注在视图轮廓线上 4.3 夹紧符号 夹紧符号按表3的规定。 表3 夹紧符号 手动夹紧 液压夹紧 气动夹紧 电磁夹紧 4.4 常用装置符号 常用装置符号按表4的规定。 表4 常用装置符号 柔性夹紧 回转式夹紧 5 各类符号的画法 5.1 定位支承符号与辅助支承符号的画法 5.1.1 定位支承符号与辅助支承符号的尺寸应按下图的规定。 5.1.2 联合定位与辅助支承符号的基本图形尺寸应符合规定，符号之间的连线长度可根据工序图中的位置确定，允许画成折线。 5.1.3 定位支承符号与辅助支承符号的线条按GB4457.4中规定的型线宽度，符号高度应为工艺图中数字高度的1～1.5倍。 5.1.4 定位支承符号与辅助支承符号允许标注在视图轮廓的延长线上，或投影面的引出线上。 5.1.5 未剖切的中心孔引出线应由轴线与端面的交点开始。 5.2 夹紧符号的画法 5.2.1 夹紧符号的尺寸应根据工艺图的大小与位置确定。 5.2.2 夹紧符号线条按GB4457.4中规定的型线宽度。 5.2.3 联动夹紧符号的连线长度应根据工艺图中的位置确定，允许连线画成折线。 5.3 装置符号的画法 装置符号的大小应根据工艺图中的位置确定，线条宽度按GB4457.4中规定的型线宽度。 6 定位、夹紧符号及装置符号的使用 6.1 定位符号、夹紧符号和装置符号可单独使用，也可联合使用。 6.2 当符号表示不明确时，可用文字补充说明。 7 各种符号应用标注示例 7.1 定位、夹紧符号和装置符号的标注示例见附录A。 7.2 定位、夹紧符号应用及相对应的夹具结构示例见附录B。 附录A 定位、夹紧符号标注示例 附录B 定位、夹紧符号应用及夹具结构示例
