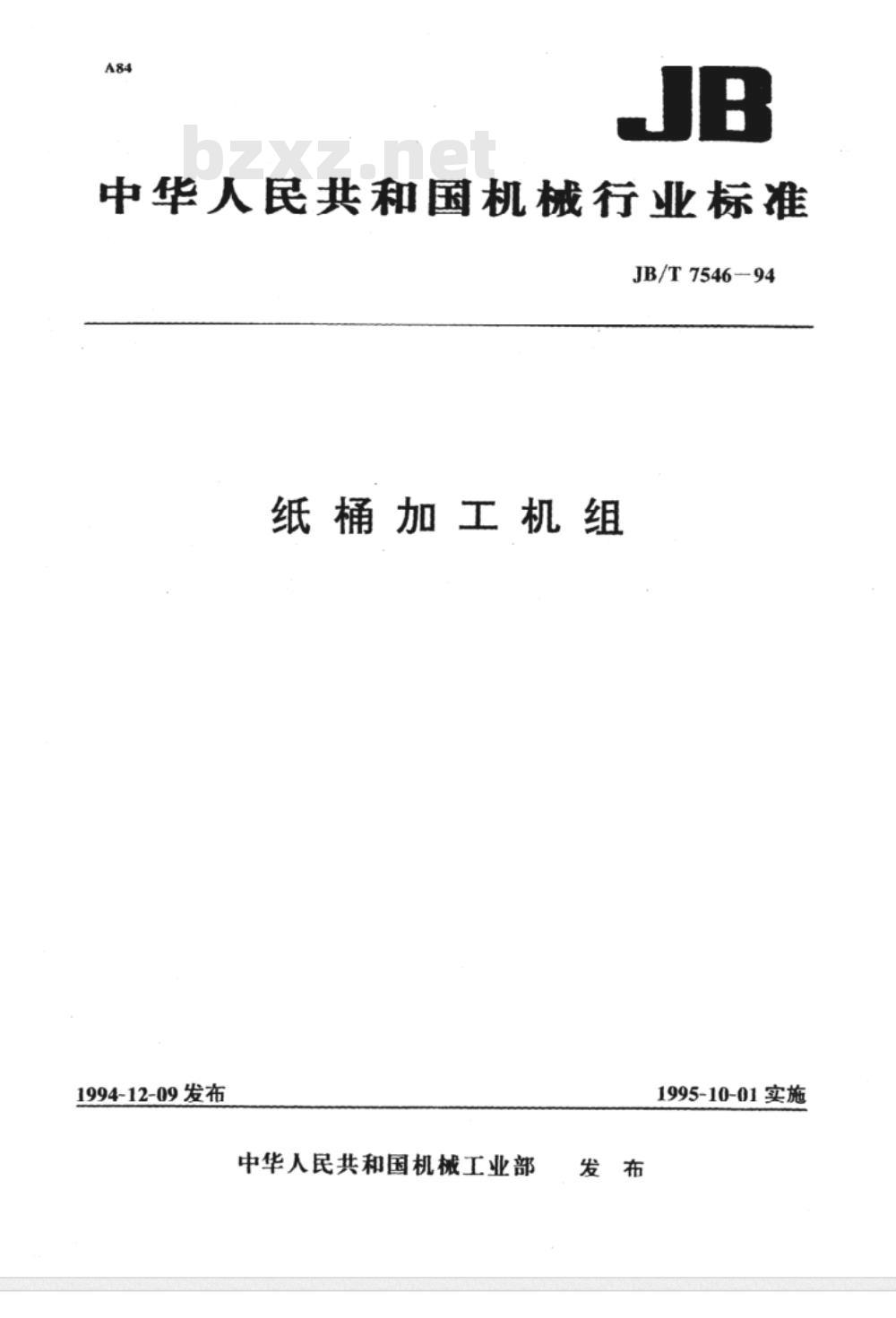

【机械行业标准(JB)】 纸桶加工机组

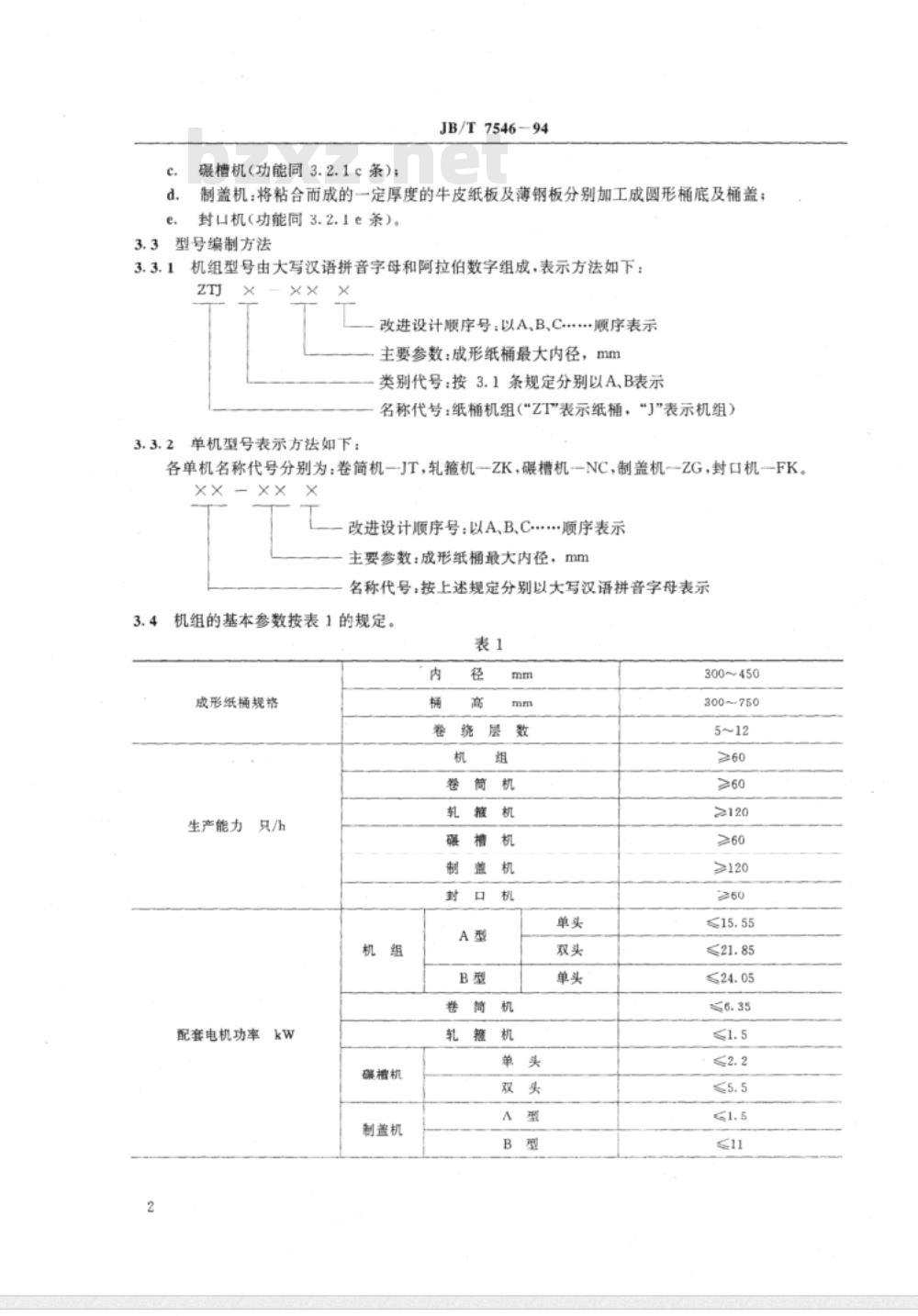

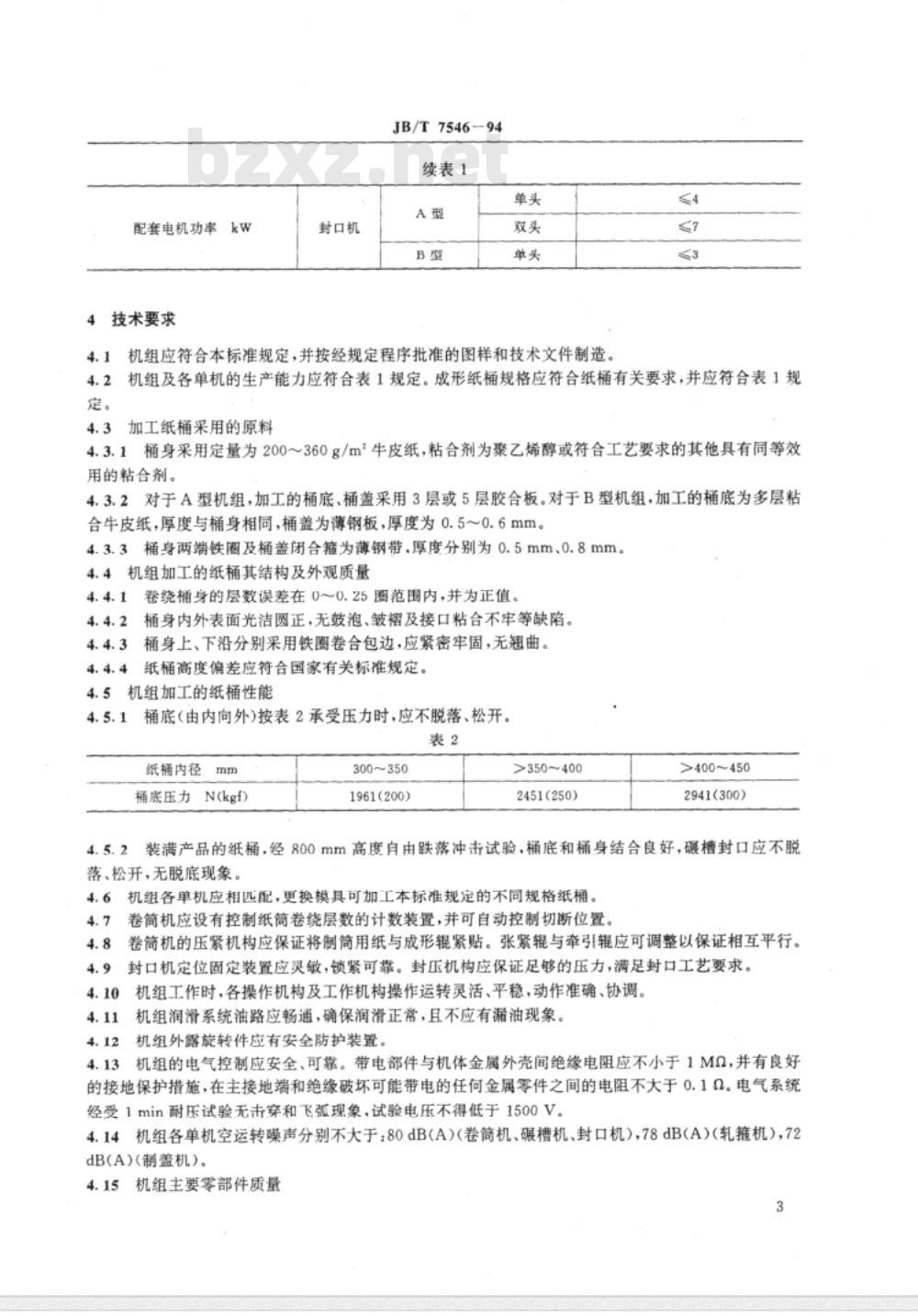

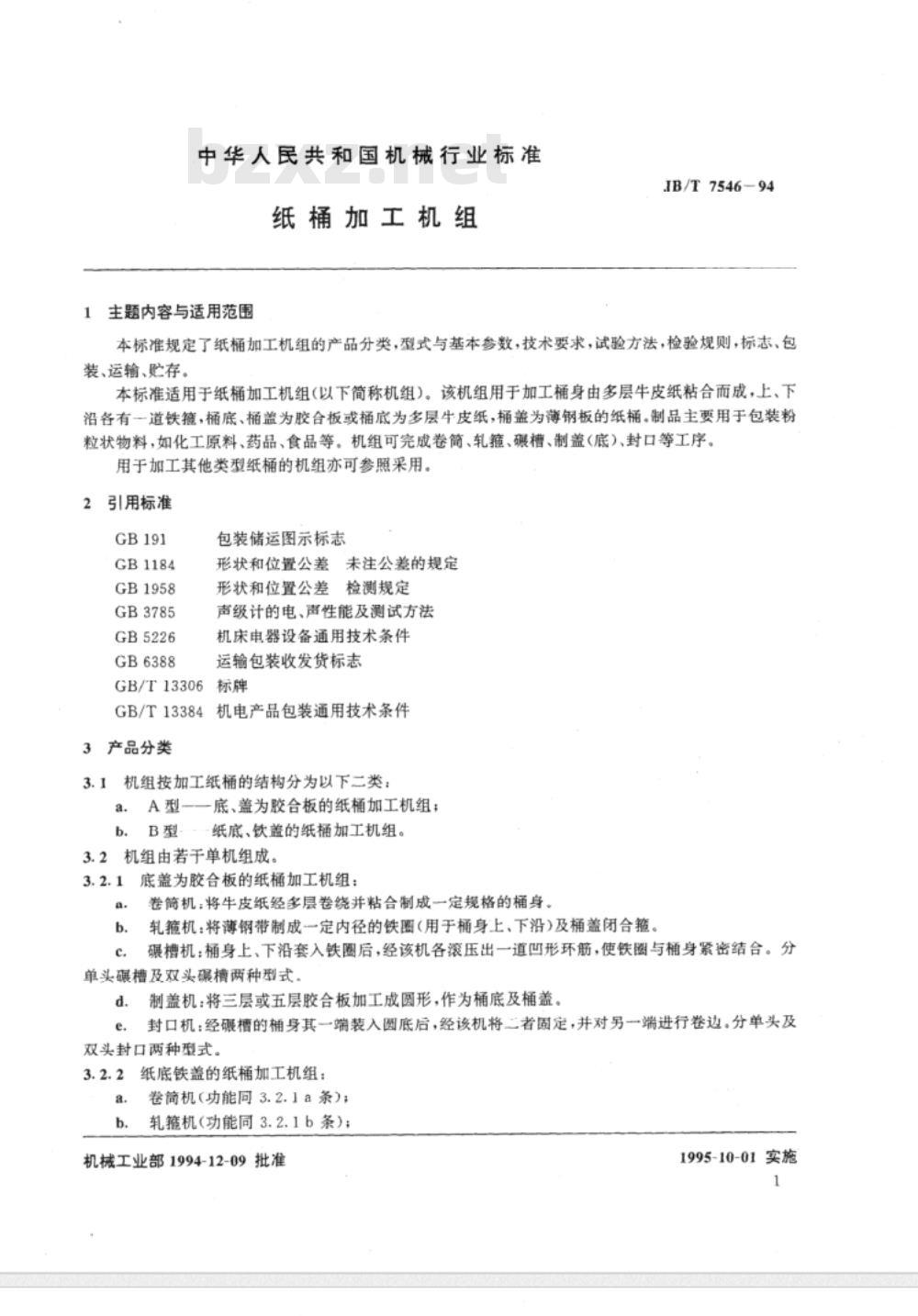

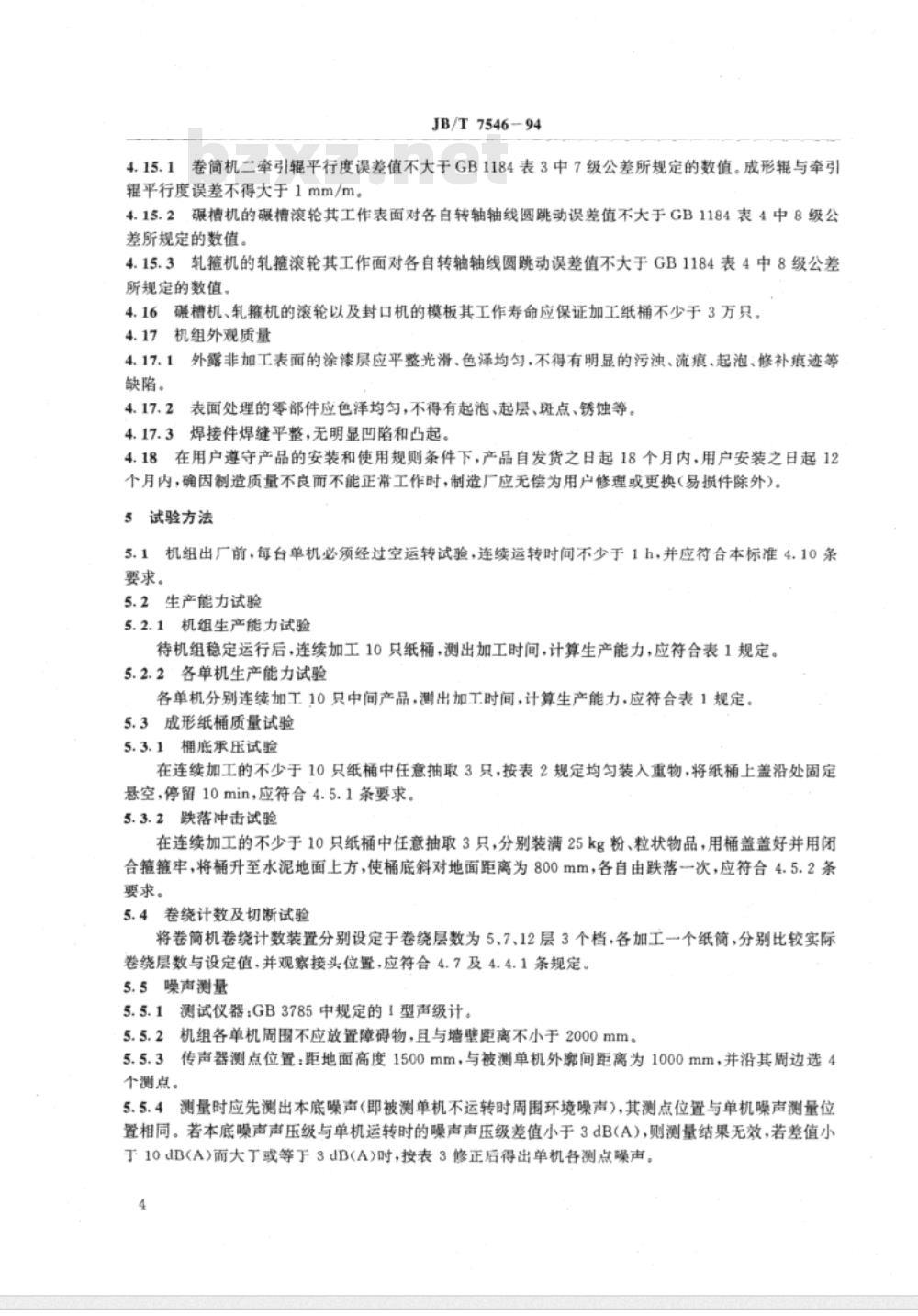

中华人民共和国机械行业标准 JB/T7546—94 纸桶加工机组 1994-12-09发布 1995-10-01实施 1 范围 本标准规定了纸桶加工机组的产品分类、型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存要求。本标准适用于纸桶加工机组（以下简称机组）。该机组用于加工桶身由多层牛皮纸粘合而成，上、下沿各有一道铁箍，桶底、桶盖为胶合板或桶底为多层牛皮纸，桶盖为薄钢板的纸桶。制品主要用于包装粉粒状物料，如化工原料、药品、食品等。机组可完成卷筒、轧撞、碾槽、制盖（底）、封口等工序。用于加工其他类型纸桶的机组亦可参照采用。 2 规范性引用文件 本标准引用了以下文件： GB191 包装储运图示标志 GB1184 形状和位置公差未注公差的规定 GB1958 形状和位置公差检测规定 GB3785 声级计的电、声性能及测试方法 GB5226 机床电器设备通用技术条件 GB6388 运输包装收发货标志 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 3 产品分类 3.1 机组按加工纸桶的结构分为以下二类： A型：底、盖为胶合板的纸桶加工机组； B型：纸底、薄钢盖的纸桶加工机组。 3.2 机组由若干单机组成，具体包括： a. 卷筒机：将牛皮纸经多层卷绕并粘合制成一定规格的桶身； b. 轧箍机：将薄钢带制成一定内径的铁圈（用于桶身上、下沿）及桶盖闭合箍； c. 碾槽机：桶身上、下沿套入铁圈后，通过该机各滚压出一道凹形环筋，使铁圈与桶身紧密结合； d. 制盖机：将三层或五层胶合板加工成圆形，作为桶底及桶盖； e. 封口机：经碾槽的桶身其一端装入圆底后，将二者固定，并对另一端进行卷边。 3.3 型号编制方法 机组型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下： ZTJ-?X×改进设计顺序号：以A、B、C等顺序表示；主要参数：成形纸桶最大内径，mm；类别代号：按3.1条规定分别以A、B示；名称代号：纸桶机组（ZT表示纸桶，J表示机组）。 3.4 机组的基本参数见表1。 表1：内成形纸桶规格、生产能力、配套电机功率等参数。 4 技术要求 4.1 机组应符合本标准规定，并按经规定程序批准的图样和技术文件制造。 4.2 机组及各单机的生产能力应符合表1规定。成形纸桶规格应符合纸桶有关要求，并应符合表1规定。 4.3 加工纸桶采用的原料要求： 4.3.1 桶身采用定量为200～360g/m²牛皮纸，粘合剂为聚乙烯醇或其他符合工艺要求的粘合剂； 4.3.2 A型机组加工的桶底、桶盖采用3层或5层胶合板；B型机组加工的桶底为多层粘合牛皮纸，厚度与桶身相同，桶盖为薄钢板，厚度为0.5～0.6mm； 4.3.3 桶身两端铁圈及桶盖闭合箍为薄钢带，厚度分别为0.5mm、0.8mm。 4.4 机组加工的纸桶应符合以下结构及外观质量要求： 4.4.1 桶身表面平整光滑，无明显缺陷； 4.4.2 桶身和桶盖的连接应紧密，封口牢固，无漏气现象； 4.5 机组应确保正常运行，不得有异常噪音，符合噪声控制要求。 5 试验方法 5.1 每台机组必须经过空运转试验，试验时应检查机械运转平稳，传动正常，电器设备安全可靠。 5.2 温差试验：测量烘道两侧温度误差，应符合标准规定。 5.3 温升试验：测量烘道内温度从室温升至200℃所需时间，应符合标准要求。 5.4 热恢复试验：测量温度调节器的响应速度，应符合规定。 5.5 热稳定试验：测量烘道内温度波动，应符合标准要求。 5.6 封切长度试验：通过抽样检查封切长度误差，确保符合标准规定。 5.7 包装试验：检查包装质量，进行跌落试验，确保包装完整。 5.8 噪声测量：使用标准声级计测量机组运行时的噪声水平，确保符合噪声限制要求。
