【机械行业标准(JB)】 滚压式封口机

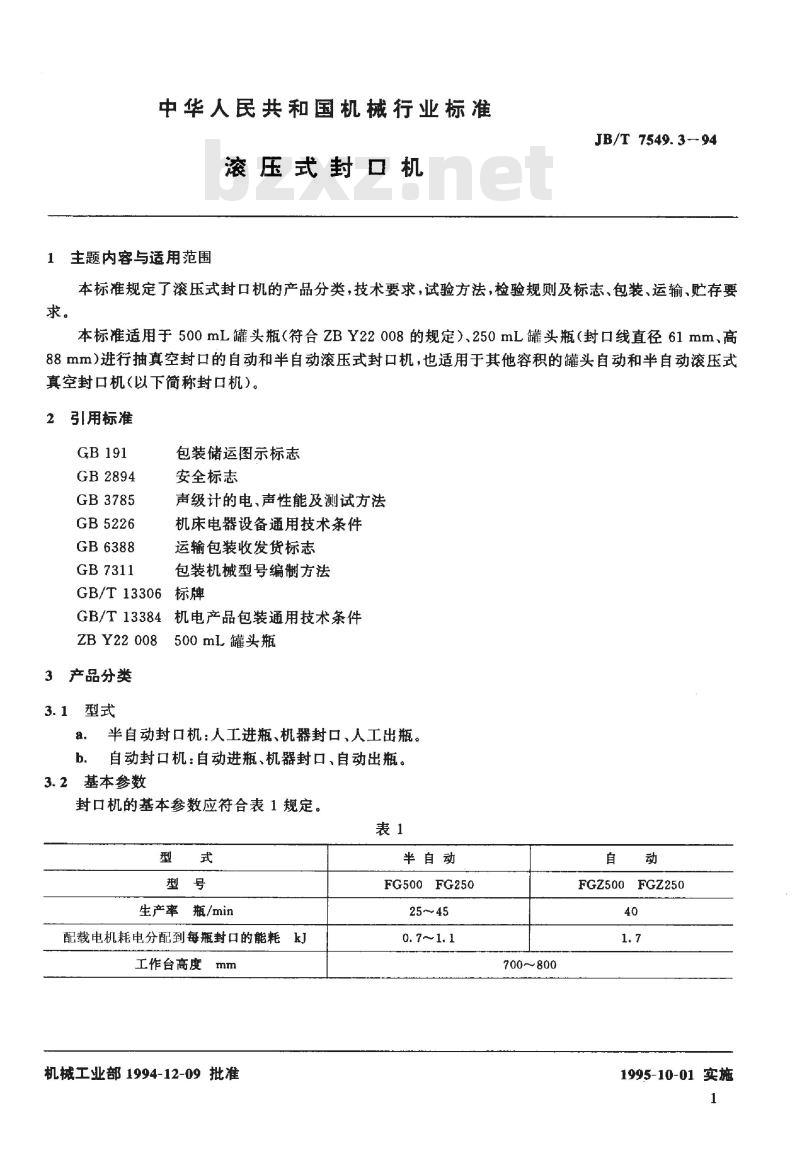

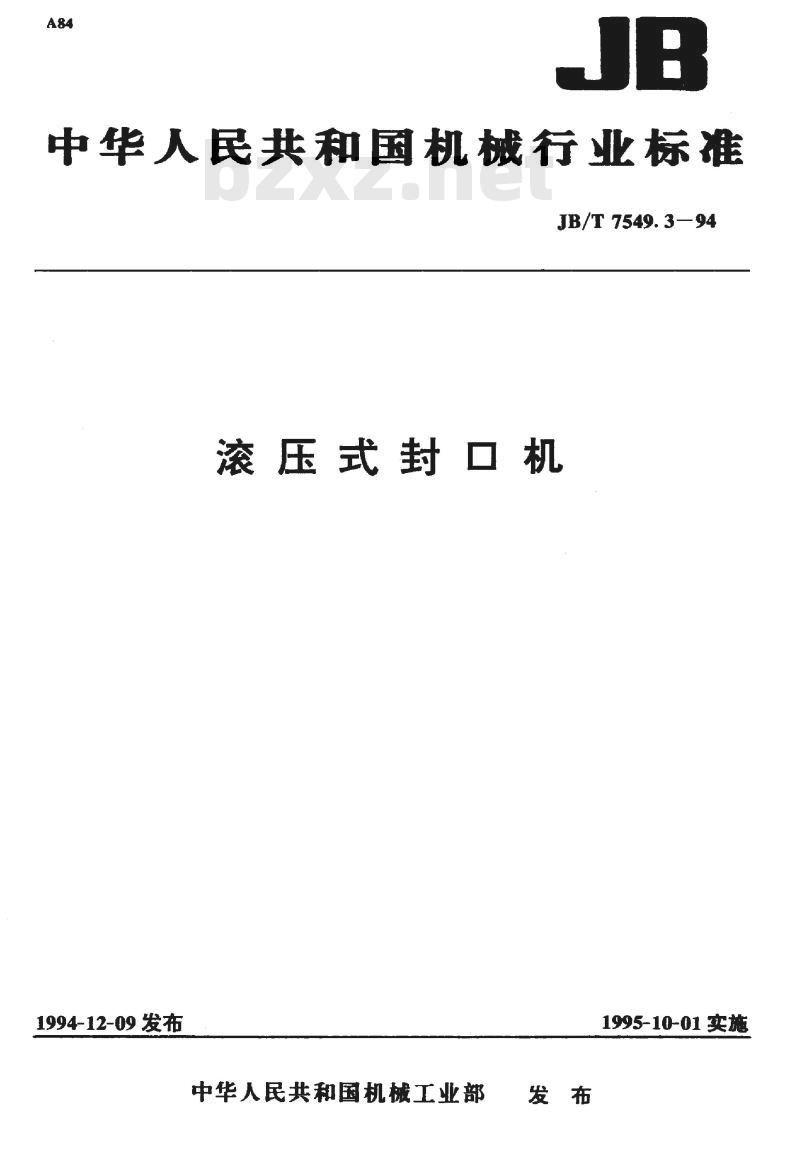

中华人民共和国机械行业标准 JB/T 7549.3-94 滚压式封口机 1994年12月9日发布 中华人民共和国机械工业部发布 1995年10月1日实施 1 主题内容与适用范围 本标准规定了滚压式封口机的产品分类，技术要求，试验方法，检验规则及标志、包装、运输、贮存要求。本标准适用于500mL罐头瓶（符合ZBY22008的规定）、250mL罐头瓶（封口线直径61mm、高88mm）进行抽真空封口的自动和半自动滚压式封口机，也适用于其他容积的罐头自动和半自动滚压式真空封口机（以下简称封口机）。 2 引用标准 本标准引用了以下文件： GB 191 包装储运图示标志 GB 2894 安全标志 GB 3785 声级计的电、声性能及测试方法 GB 5226 机床电器设备通用技术条件 GB 6388 运输包装收发货标志 GB 7311 标牌 GB/T 13306 包装机械型号编制方法 GB/T 13384 机电产品包装通用技术条件 ZBY22008 500mL罐头瓶 3 产品分类 3.1 型式 3.1.1 半自动封口机：人工进瓶，机器封口，人工出瓶。 3.1.2 自动封口机：自动进瓶，机器封口，自动出瓶。 3.2 基本参数 封口机的基本参数应符合表1规定。 表1：封口机基本参数 | 型式 | 型号 | 生产率（瓶/min） | 配载电机耗电（kJ/瓶） | 工作台高度（mm） | 外形尺寸（mm） | 质量（kg） | |--------|--------|------------------|-----------------------|------------------|-----------------|------------| | 半自动 | FG500 | 25~45 | 0.7~1.1 | 700~800 | 800~850 | 450 | | | FG250 | 25~45 | 0.7~1.1 | 700~800 | 650~700 | 450 | | 自动 | FGZ500 | 40 | 1.7 | 700~800 | 1000~1300 | 750 | | | FGZ250 | 40 | 1.7 | 700~800 | 800~900 | 750 | 3.3 型号表示方法 产品型号应符合GB7311的规定，由大写汉语拼音字母和阿拉伯数字组成，表示方法如下： FG：主要参数：罐头瓶容积，mL；结构型式代号：自动用“Z”，半自动不注；名称代号：滚压式封口机。 4 技术要求 4.1 一般要求 4.1.1 封口机应保证罐头瓶封口后的密封性。 4.1.2 封口机电路应密封可靠，无阻塞现象，当气路压强在40~20kPa时，关闭气源，经10s后，其压强增量应不大于13.3kPa。 4.1.3 与罐头瓶及瓶盖接触的零件应防蚀无毒。 4.1.4 封口机封口过程中，对罐头内容物应不增加污染。 4.1.5 封口机的工作台应设置防止罐头瓶脱位的保护装置。 4.1.6 封口机应设置罐头瓶的定位装置。 4.1.7 封口机的生产率和能耗应符合3.2条的规定，其中自动封口机生产率偏差为士5%。 4.2 综合质量 4.2.1 封口机在规定的生产率范围内工作，当机头压强不高于40kPa时，在罐头瓶中建立的压强应不高于60kPa。 4.2.2 封口机在工作过程中，因机器原因造成罐头破损，其破瓶率不超过0.4%。 4.2.3 封口后盖子无裙边，无破坏防腐层的划伤。 4.2.4 封口机有效度不应低于85%。 4.2.5 封口机总寿命不得少于8年（两班制），在此期间允许大修，次数不超过3次。 4.2.6 封口机噪声不超过85dBA。 4.2.7 封口机的电气控制应安全可靠，带电部件与机体金属外壳间绝缘电阻应不小于1MQ。 4.2.8 封口机应有良好的接地保护措施和标记，外部保护线端子与电气设备任何裸露导体零件和机壳之间的电阻值不大于0.1Q。 4.2.9 外露皮带传动应有防护罩。润滑系统工作正常，不得有漏油现象。 4.2.10 封口机应设置起吊孔或环。 4.3 装配质量 4.3.1 总装后，各相对运动部件动作灵活，无卡滞现象。 4.3.2 封口机气阀的开闭应准确可靠。 4.4 外观质量 4.4.1 外露的焊接件焊缝应平整，不得有明显凹陷或凸起现象。 4.4.2 涂层表面应平滑，具有中等光泽，不允许有显著的污浊及明显流挂、修补痕迹和色差。 4.4.3 涂层应具有足够的硬度、弹性和附着力。 4.5 成套性 4.5.1 成套供应范围 主机，易损件及专用工具，随机文件（合格证、使用说明书、装箱单）。 4.5.2 成套性要求 封口机应与真空泵及真空贮罐配套使用，配套设备应符合以下要求：真空源应保证在压强为40kPa时。
