【机械行业标准(JB)】 旋合式封口机

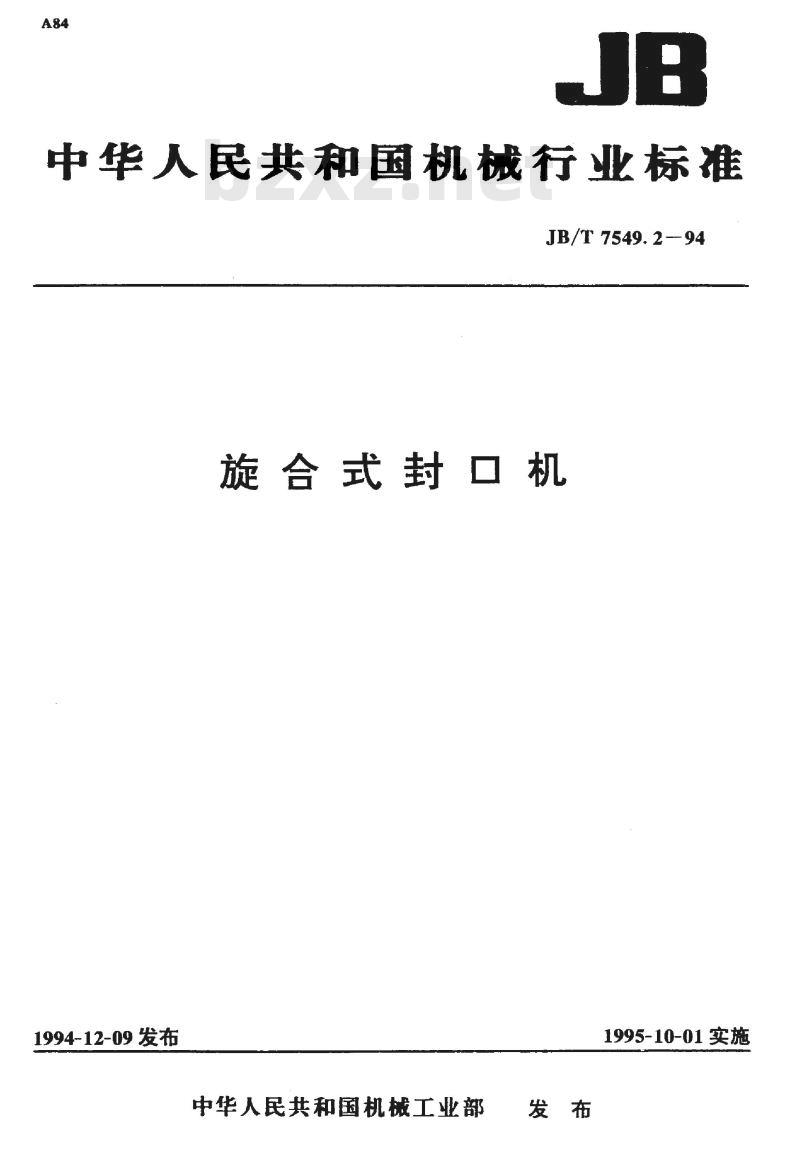

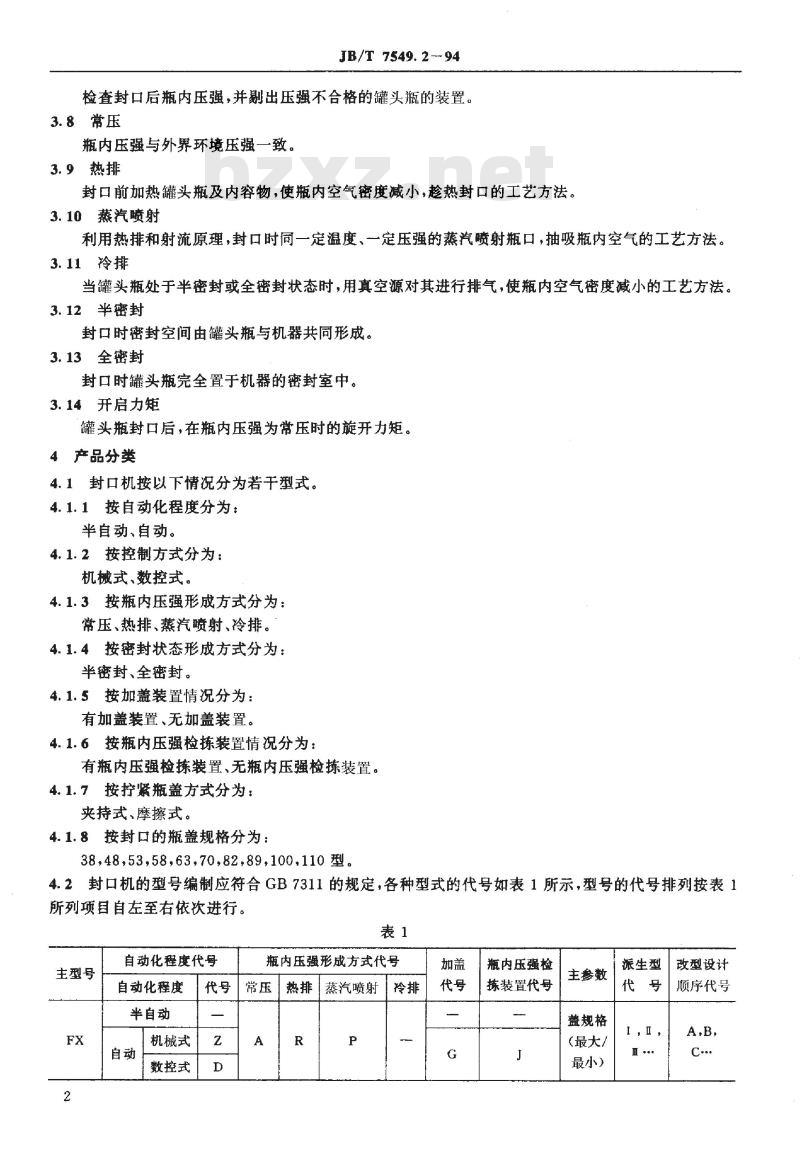

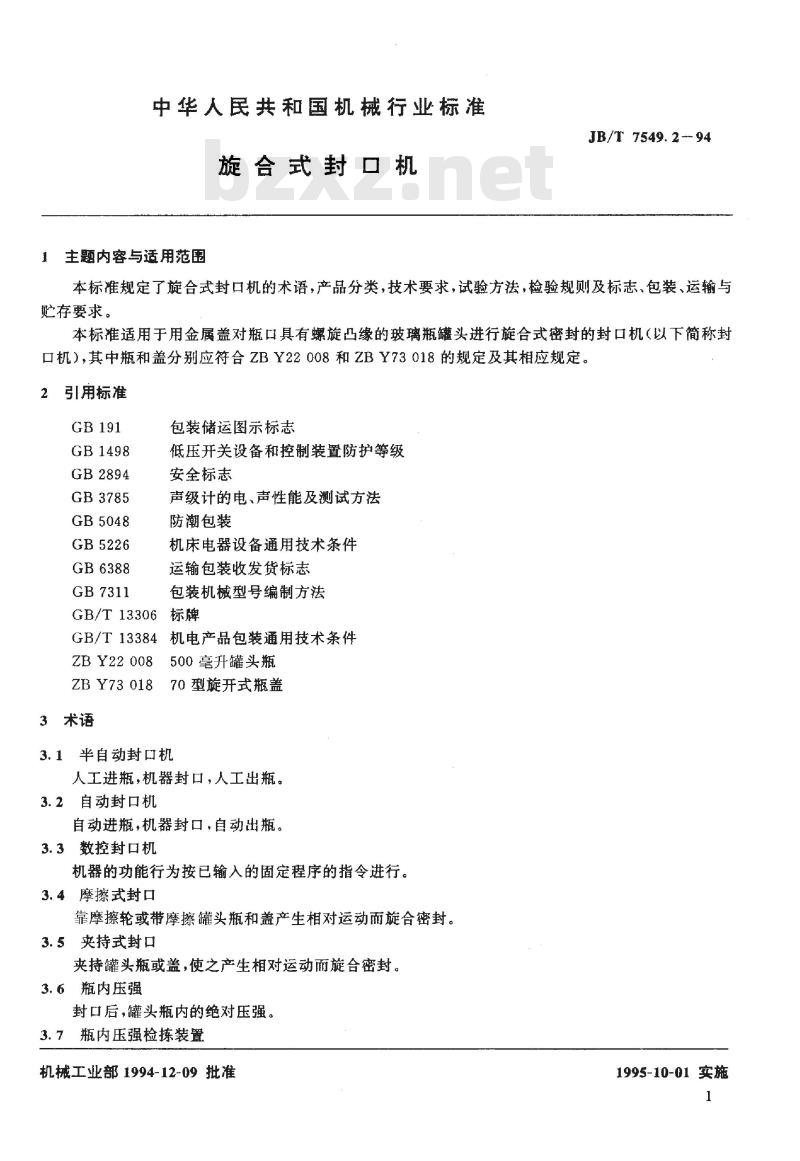

中华人民共和国机械行业标准 JB/T 7549.2-94 旋合式封口机 1994年12月9日发布 中华人民共和国机械工业部发布 1995年10月1日实施 1 主题内容与适用范围 本标准规定了旋合式封口机的术语，产品分类，技术要求，试验方法，检验规则及标志、包装、运输与贮存要求。本标准适用于用金属盖对瓶口具有螺旋凸缘的玻璃瓶罐头进行旋合式密封的封口机（以下简称封口机），其中瓶和盖分别应符合ZBY22008和ZBY73018的规定及其相应规定。 2 引用标准 本标准引用了以下文件： GB191 包装储运图示标志 GB1498 低压开关设备和控制装置防护等级安全标志 GB2894 声级计的电、声性能及测试方法 GB3785 防潮包装 GB5048 机床电器设备通用技术条件 GB5226 运输包装收发货标志 GB6388 包装机械型号编制方法 GB7311 标牌 GB/T 13306 机电产品包装通用技术条件 GB/T 13384 500毫升罐头瓶 ZBY22008 70型旋开式瓶盖 ZBY73018 3 术语 3.1 半自动封口机 人工进瓶，机器封口，人工出瓶。 3.2 自动封口机 自动进瓶，机器封口，自动出瓶。 3.3 数控封口机 机器的功能行为按已输入的固定程序的指令进行。 3.4 摩擦式封口 靠摩擦轮或带摩擦罐头瓶和盖产生相对运动而旋合密封。 3.5 夹持式封口 夹持罐头瓶或盖，使之产生相对运动而旋合密封。 3.6 瓶内压强 封口后，罐头瓶内的绝对压强。 3.7 瓶内压强检栋装置 检查封口后瓶内压强，并剔出压强不合格的罐头瓶的装置。 3.8 常压 瓶内压强与外界环境压强一致。 3.9 热排 封口前加热罐头瓶及内容物，使瓶内空气密度减小，趁热封口的工艺方法。 3.10 蒸汽喷射 利用热排和射流原理，封口时同一定温度、一定压强的蒸汽喷射瓶口，抽吸瓶内空气的工艺方法。 3.11 冷排 当罐头瓶处于半密封或全密封状态时，用真空源对其进行排气，使瓶内空气密度减小的工艺方法。 3.12 半密封 封口时密封空间由罐头瓶与机器共同形成。 3.13 全密封 封口时罐头瓶完全置于机器的密封室中。 3.14 开启力矩 罐头瓶封口后，在瓶内压强为常压时的旋开力矩。 4 产品分类 4.1 封口机按以下情况分为若干型式： 4.1.1 按自动化程度分为：半自动、自动。 4.1.2 按控制方式分为：机械式、数控式。 4.1.3 按瓶内压强形成方式分为：常压、热排、蒸汽喷射、冷排。 4.1.4 按密封状态形成方式分为：半密封、全密封。 4.1.5 按加盖装置情况分为：有加盖装置、无加盖装置。 4.1.6 按瓶内压强检栋装置情况分为：有瓶内压强检栋装置、无瓶内压强检栋装置。 4.1.7 按拧紧瓶盖方式分为：夹持式、摩擦式。 4.1.8 按封口的瓶盖规格分为：38、48、53、58、63、70、82、89、100、110型。 4.2 封口机的型号编制应符合GB7311的规定，各种型式的代号如表1所示，型号的代号排列按表1所列项目自左至右依次进行。 表1 封口机型号编制示例 | 主型号 | FX | | ------- | --- | | 自动化程度代号 | 半自动（2）、自动（1） | | 机械式 | 机械式（M）、数控式（N） | | 瓶内压强形成方式 | 常压（1）、热排（2）、蒸汽喷射（3）、冷排（4） | | 盖规格 | 最大、最小 | | 改型设计顺序代号 | A, B, C | 型号示例： JB/T 7549.2—94 热排，封口瓶盖规格为63的夹持式半自动封口机型号为：FXR63。 冷排，带加盖装置，有瓶内压强检栋装置，封盖规格为82的夹持式自动机械式封口机型号为：FXZGJ82。 蒸汽喷射，有加盖装置，封口盖规格为63、70、82的摩擦式数控封口机型号为：FXDPG82/63。 4.3 封口机的基本参数应符合表2的规定。 表2 封口机基本参数 | 型式 | 自动化程度 | 瓶内压强形成方式 | 常压 | 热排 | 蒸汽喷射 | 冷排 | | -------- | ---------- | ---------------- | ---- | ---- | -------- | ---- | | 半自动 | 12, 16, 20 | 12, 16, 20 | 32, 40 | 45, 50 | 160 | 320 | | 自动 | 12, 16, 20 | 12, 16, 20 | 32, 40 | 45, 50 | 160 | 400 | | 数控式 | 16, 20, 25 | 20, 25, 32 | 63, 100 | 125 | 160 | 320 |
