【机械行业标准(JB)】 裱胶机 通用技术条件

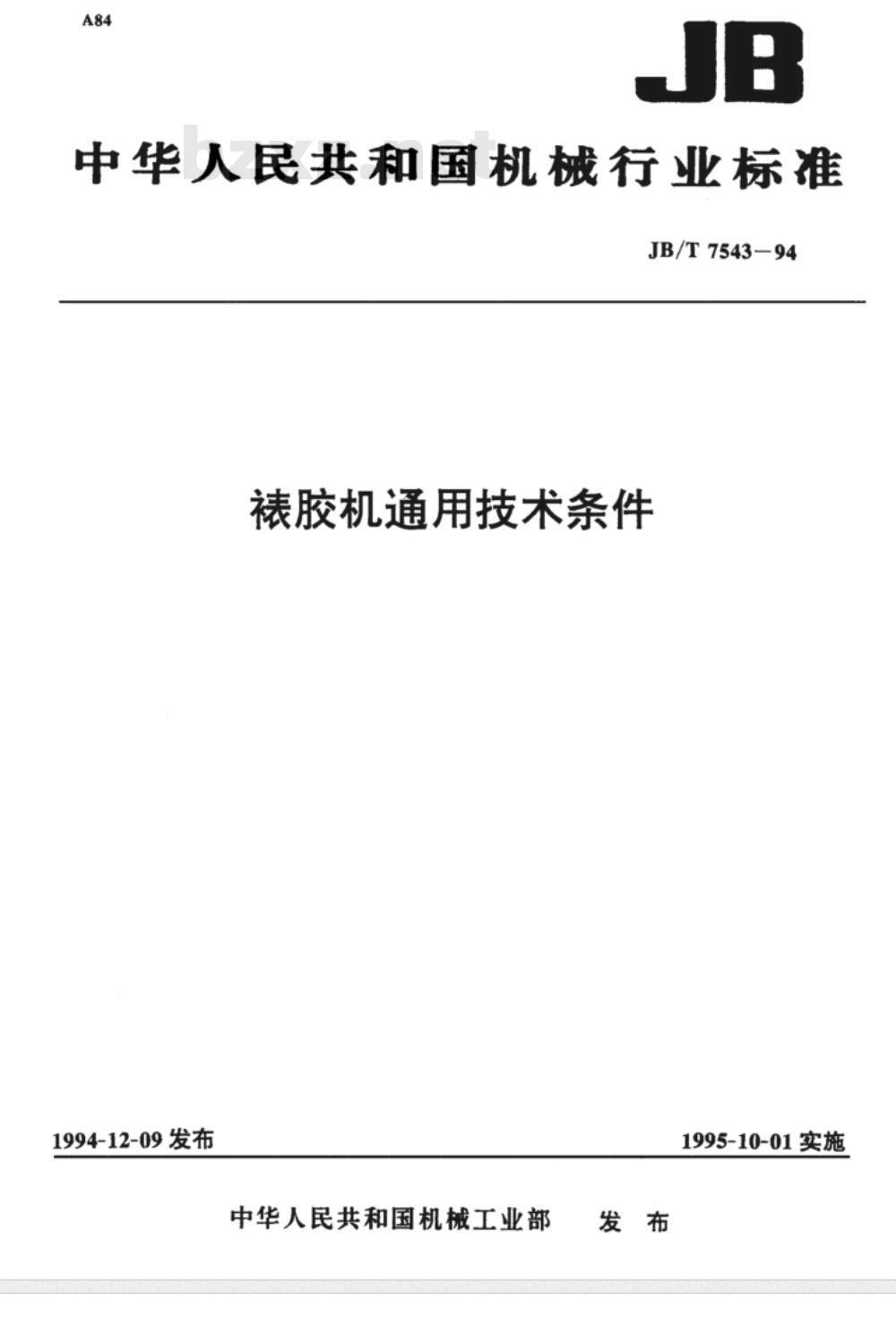

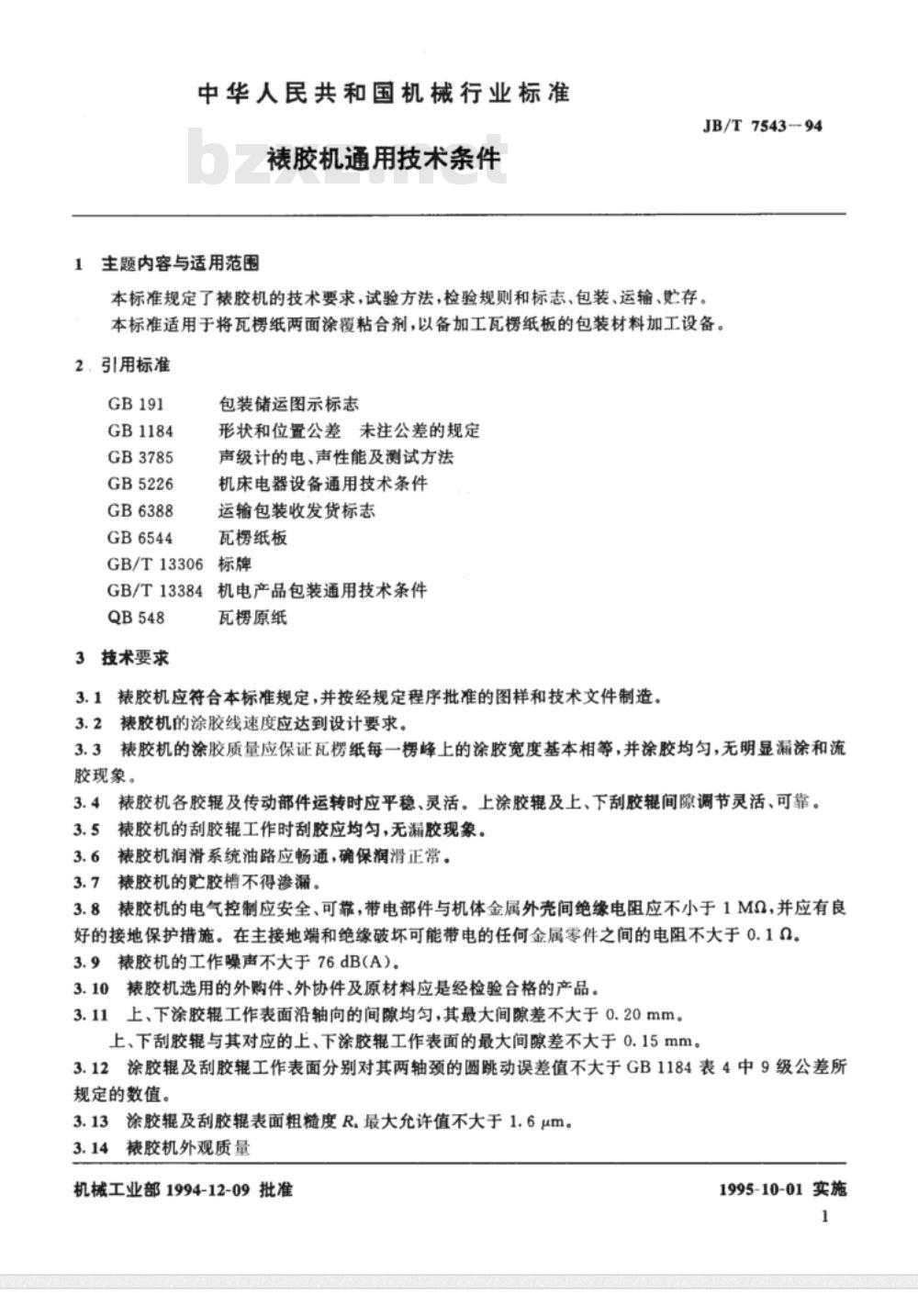

中华人民共和国机械行业标准 JB/T 7543-94 裱胶机通用技术条件 1994-12-09 发布 1995-10-01 实施 1 范围 本标准规定了裱胶机的技术要求、试验方法、检验规则以及标志、包装、运输、贮存要求。标准适用于将瓦楞纸两面涂覆粘合剂，以备加工瓦楞纸板的包装材料加工设备。 2 规范性引用文件 本标准引用了以下标准： GB191 包装储运图示标志 GB1184 形状和位置公差 GB3785 声级计的电、声性能及测试方法 GB5226 机床电器设备通用技术条件 GB6388 运输包装收发货标志 GB6544 瓦楞纸板 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 QB548 标准。 3 技术要求 3.1 裱胶机应符合本标准规定，并按经批准的图样和技术文件制造。 3.2 裱胶机的涂胶线速度应达到设计要求。 3.3 裱胶机的涂胶质量应保证瓦楞纸每一楞峰上的涂胶宽度基本相等，并涂胶均匀，无漏涂和流胶现象。 3.4 各胶辑及传动部件运转时应平稳、灵活，上、下刮胶辑间隙调节灵活可靠。 3.5 裱胶机的刮胶辊工作时应均匀刮胶，无漏胶现象。 3.6 裱胶机的润滑系统油路应畅通，确保润滑正常。 3.7 裱胶机的贮胶槽不得渗漏。 3.8 电气控制应安全可靠，带电部件与机体金属外壳之间的绝缘电阻应不小于1MΩ，接地电阻不大于0.1Ω。 3.9 裱胶机的工作噪声应不大于76dB(A)。 3.10 裱胶机选用的外购件、外协件及原材料应是经过检验合格的产品。 3.11 上下涂胶辊工作表面沿轴向的间隙应均匀，最大间隙差不大于0.20mm。 3.12 涂胶辊及刮胶辊工作表面圆跳动误差应符合GB1184表4中9级公差规定。 3.13 涂胶及刮胶辊表面粗糙度R最大允许值为1.6μm。 3.14 外观质量要求 3.14.1 非加工表面的涂漆层应平整光滑、色泽均匀，不得有明显污渍、流痕、起泡等缺陷。 3.14.2 表面处理的零件应色泽均匀，不得有起泡、起层、斑点、锈蚀等缺陷。 3.14.3 焊接件焊缝应平整，无明显凹陷和凸起。 3.15 产品质量保证期为自发货之日起18个月内，安装之日起12个月内，如因制造质量不良不能正常工作，制造商应为用户提供免费修理或更换服务（易损件除外）。 4 试验方法 4.1 每台裱胶机出厂前必须经过空运转试验和负荷试验。 4.2 空运转试验的运转时间不少于30分钟，应符合3.4条要求。 4.3 空运转试验合格后进行涂胶负荷试验，试验用纸的宽度应不小于裱胶机最大涂胶宽度的80%。 4.4 涂胶质量测定：在裱胶机稳定运转后，抽取5张涂胶瓦楞纸进行目测检查，应符合3.3条规定。 4.5 绝缘电阻和接地电阻测试应按照GB5226第13章规定进行，结果应符合3.8条要求。 4.6 噪声测试：使用声级计测量裱胶机运转时的噪声，噪声水平应符合3.9条规定。 5 检验规则 5.1 每台裱胶机必须经过制造厂质量检验部门按本标准及相关标准和技术文件进行检验合格，方可出厂。 5.2 出厂检验：每台产品必须进行出厂检验，检验项目包括涂胶质量、噪声等关键技术要求。
