【机械行业标准(JB)】 管道用篮式过滤器

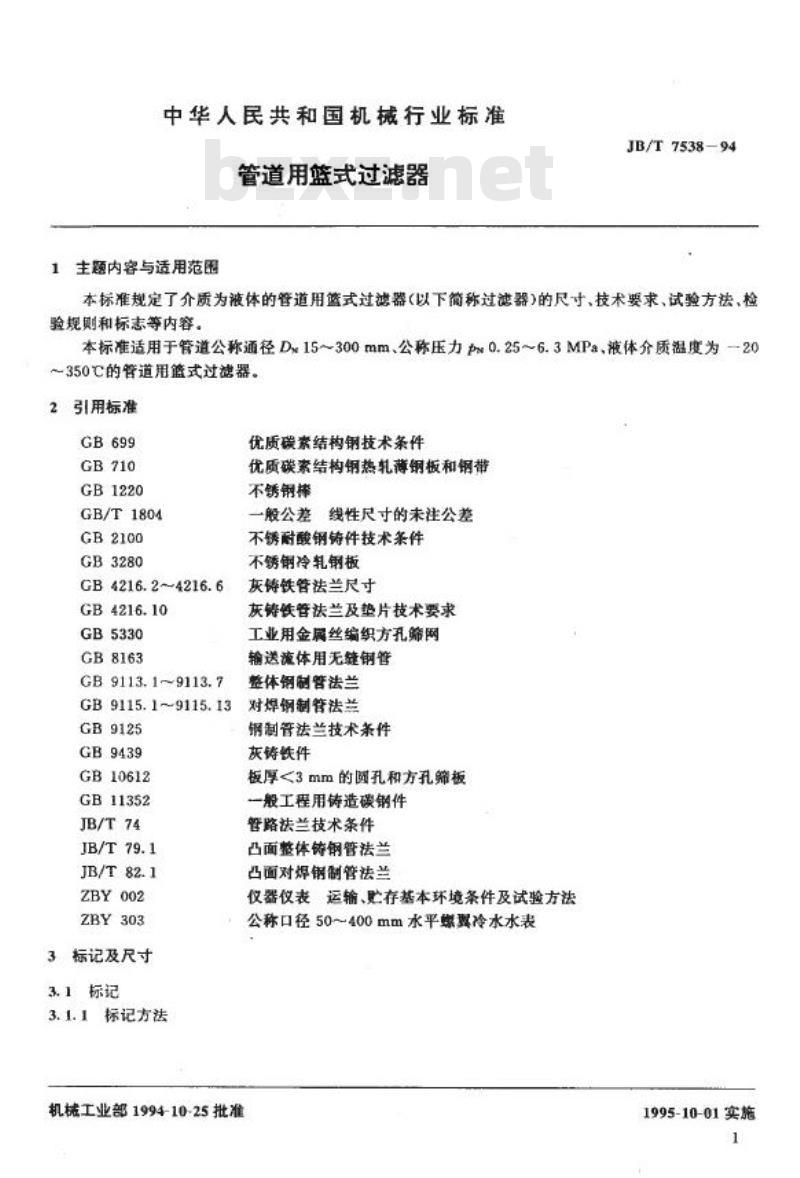

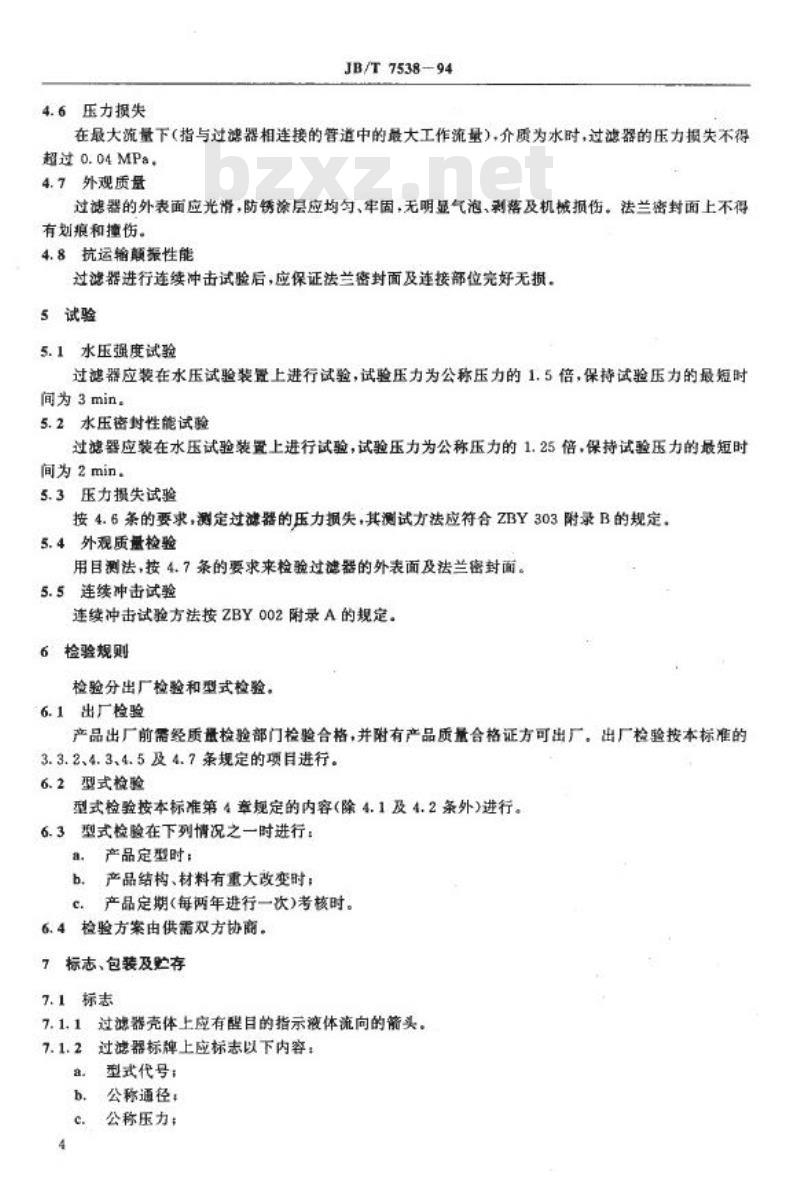

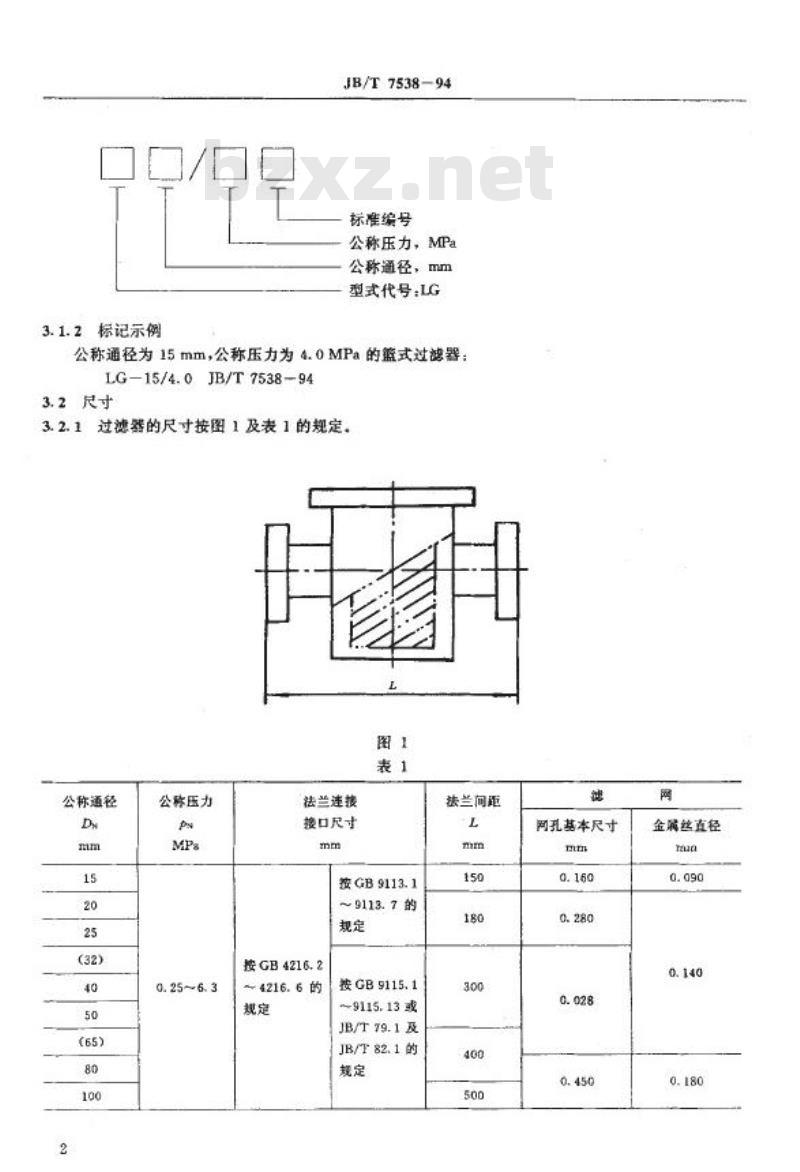

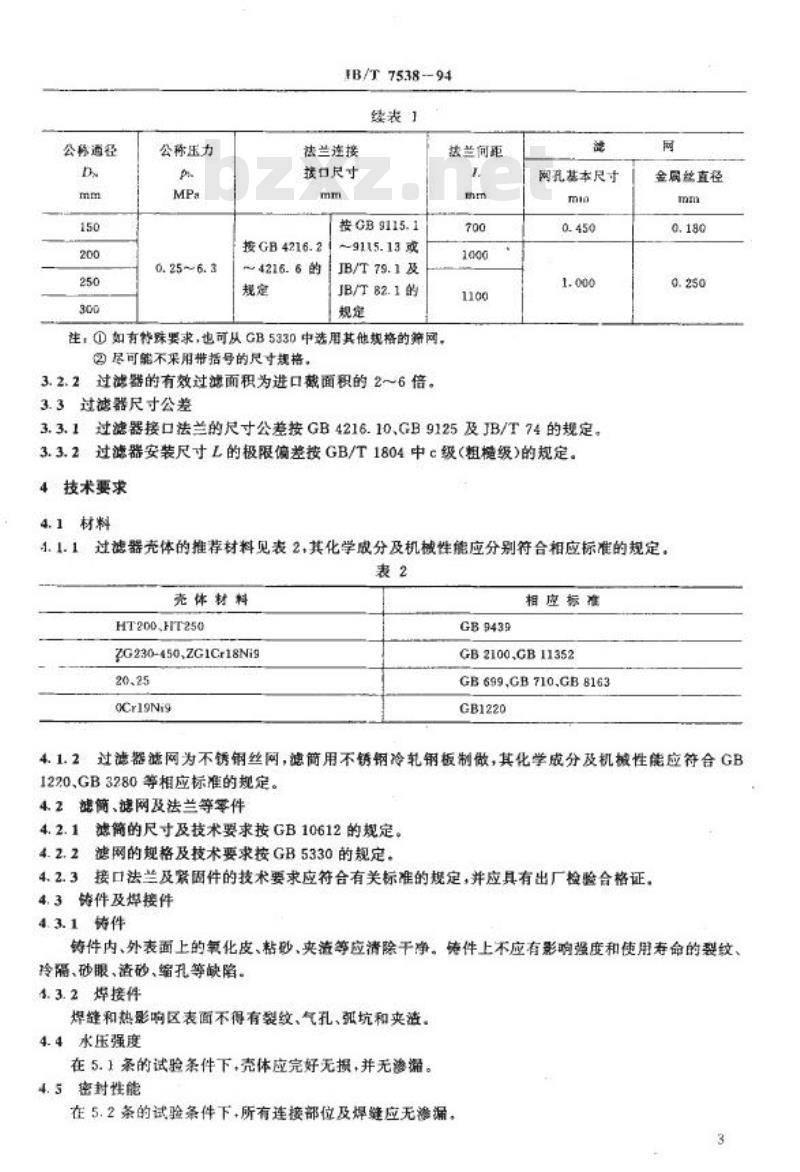

中华人民共和国机械行业标准 JB/T 7538-94 管道用篮式过滤器 1994-10-25发布 1995-10-01实施 1 主题内容与适用范围 本标准规定了介质为液体的管道用篮式过滤器（以下简称过滤器）的尺寸、技术要求、试验方法、检验规则和标志等内容。适用于管道公称通径15~300mm、公称压力0.25~6.3MPa、液体介质温度为-20～350℃的管道用篮式过滤器。 2 引用标准 GB699 GB710 GB1220 GB/T1804 GB2100 GB3280 GB4216.2~4216.6 GB4216.10 GB5330 GB8163 GB9113.1~9113.7 GB9115.1~9115.13 GB9125 GB9439 GB10612 GB11352 JB/T74 JB/T79.1 JB/T82.1 ZBY002 ZBY303 3 标记及尺寸 3.1 标记 3.1.1 标记方法 过滤器的标记方式采用标准综号、公称压力、通径及型式代号表示。例如，公称通径为15mm，公称压力为4.0MPa的篮式过滤器标记为：LG-15/4.0JB/T7538-94。 3.2 尺寸 3.2.1 过滤器的尺寸按图1及表1的规定。表1 中列出了不同公称通径和公称压力下的法兰连接尺寸、接口尺寸及法兰间距。 3.2.2 过滤器的有效过滤面积为进口截面积的2~6倍。 3.3 过滤器尺寸公差 3.3.1 过滤器接口法兰的尺寸公差按GB4216.10、GB9125及JB/T74的规定。 3.3.2 过滤器安装尺寸L的极限偏差按GB/T1804中C级（粗糙级）的规定。 4 技术要求 4.1 材料 4.1.1 过滤器壳体的推荐材料见表2，其化学成分及机械性能应符合相应标准的规定。 表2 壳体材料 HT200, HT250 ZG230-450, ZG1Cr18Ni9, 20.25, OCr19Ni9 相应标准：GB9439, GB2100, GB11352, GB699, GB710, GB8163, GB1220 4.1.2 过滤器滤网为不锈钢丝网，滤简用不锈钢冷轧钢板制做，其化学成分及机械性能应符合GB1220, GB3280等标准的规定。 4.2 滤简、滤网及法兰等零件 4.2.1 滤简的尺寸及技术要求按GB10612的规定。 4.2.2 滤网的规格及技术要求按GB5330的规定。 4.2.3 接口和法兰的技术要求按相关标准的规定进行。 5 试验方法 本标准规定了管道用篮式过滤器的试验方法，包括压力试验、流量试验及性能试验等，确保其在使用中的安全性和有效性。 6 检验规则 6.1 进货检验：每批产品在出厂前应进行全面检验，确保符合技术标准要求。 6.2 型式检验：包括对产品的整体尺寸、材料及性能进行验证。 7 标志 7.1 标志要求：所有产品应清晰标明型号、生产日期、生产厂家及合格证书编号。 附录A 典型工艺规程格式 附录A1 过滤器安装与调试指南 附录A2 安全注意事项及维护手册
