本测试方法以GB3380-82《电话自动交换网铃流和信号音》为依据。主要适用于纵横(或准电子式)交换局。测试内容包括:a.铃流电压、频率、谐波失真及断续时间;b.各种信号音发送电平、频率、谐波失真及断续时间。 GB/T 5443-1985 电话自动交换网铃流和信号音技术指标测试方法 GB/T5443-1985

标准内容标准内容

部分标准内容:

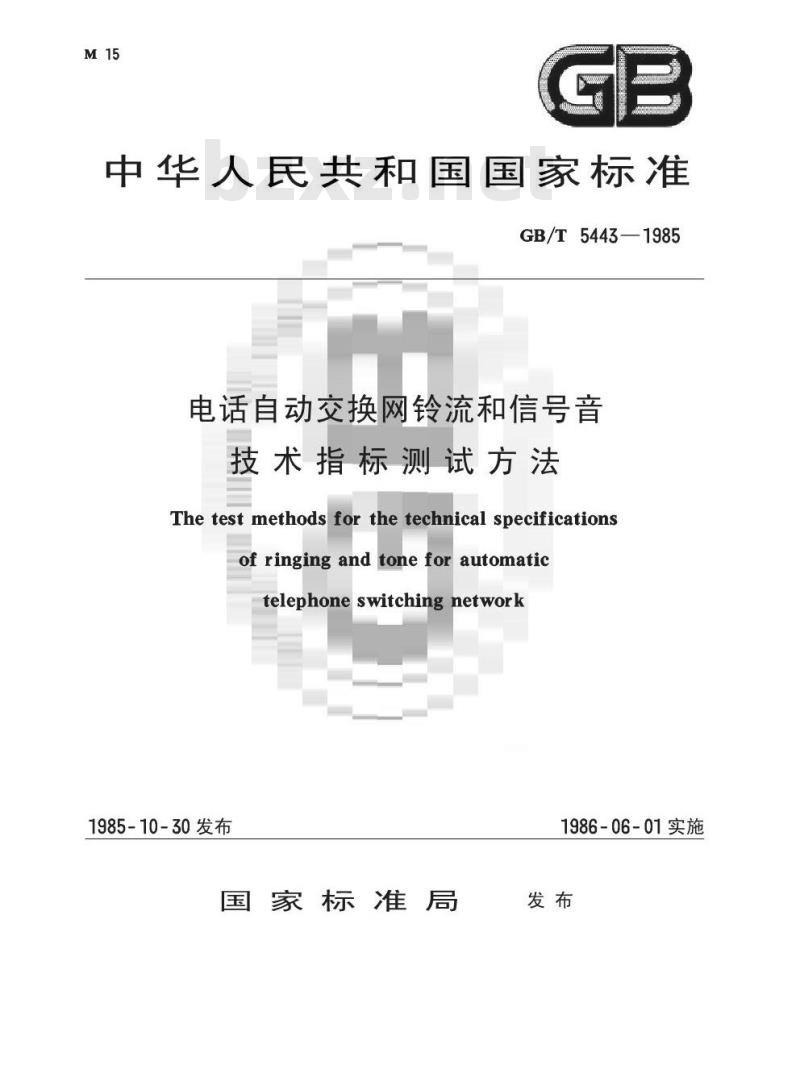

中华人民共和国国家标准
GB/T5443—1985
电话自动交换网铃流和信号音
技术指标测试方法
The test methods for the technical specificationsof ringing andtoneforautomatictelephoneswitchingnetwork
1985-10-30发布
国家标准局
1986-06-01实施
中华人民共和国国家标准
电话自动交换网铃流和信号音
技术指标测试方法bzxZ.net
The test methods for the technical specificationsof ringing and tone for automatictelephone switching network
UDC 621.395.66
+621.391.8
:621.317.08
GB/T5443—1985

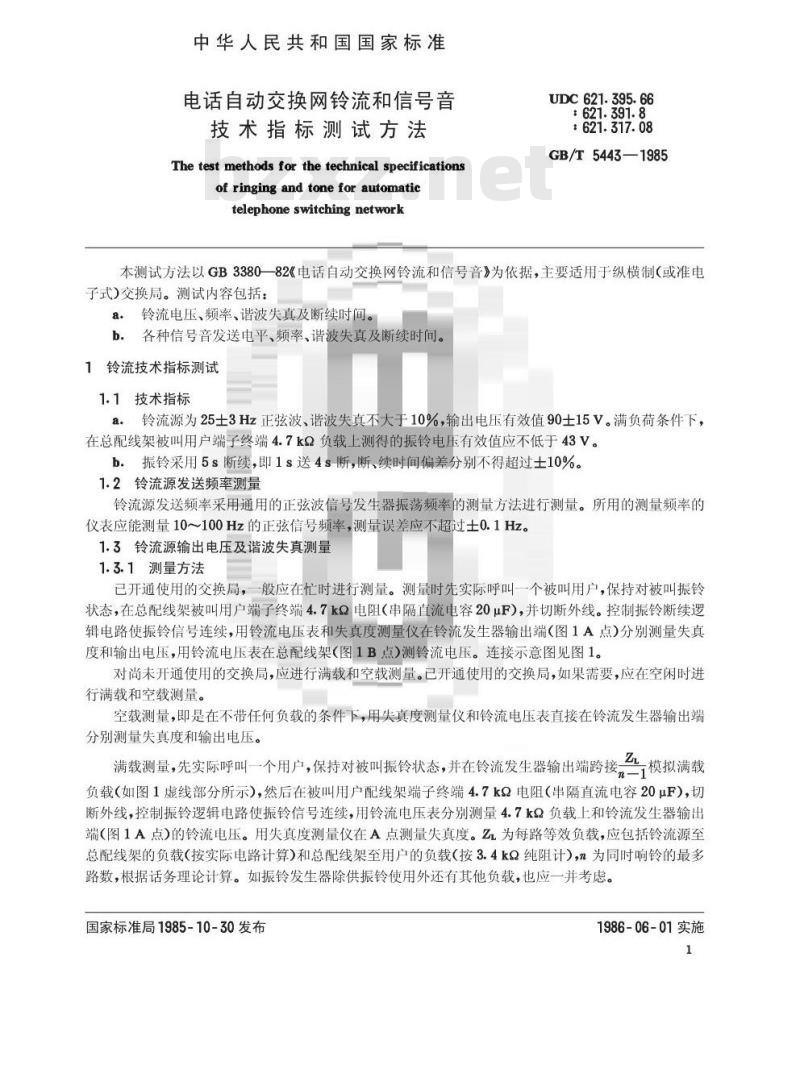

本测试方法以GB338082《电话自动交换网铃流和信号音》为依据,主要适用于纵横制(或准电子式)交换局。测试内容包括:
a.铃流电压、频率、谐波失真及断续时间。b.各种信号音发送电平、频率、谐波失真及断续时间。1铃流技术指标测试
1.1技术指标
a铃流源为25士3Hz正弦波、谐波失真不大于10%,输出电压有效值90士15V。满负荷条件下,在总配线架被叫用户端子终端4.7kQ负载上测得的振铃电压有效值应不低于43V。b.:振铃采用5s断续,即1s送4s断,断、续时间偏差分别不得超过士10%。1.2铃流源发送频率测量
铃流源发送频率采用通用的正弦波信号发生器振荡频率的测量方法进行测量。所用的测量频率的仪表应能测量10~100Hz的正弦信号频率,测量误差应不超过士0.1Hz。1.3铃流源输出电压及谐波失真测量1.3.1测量方法

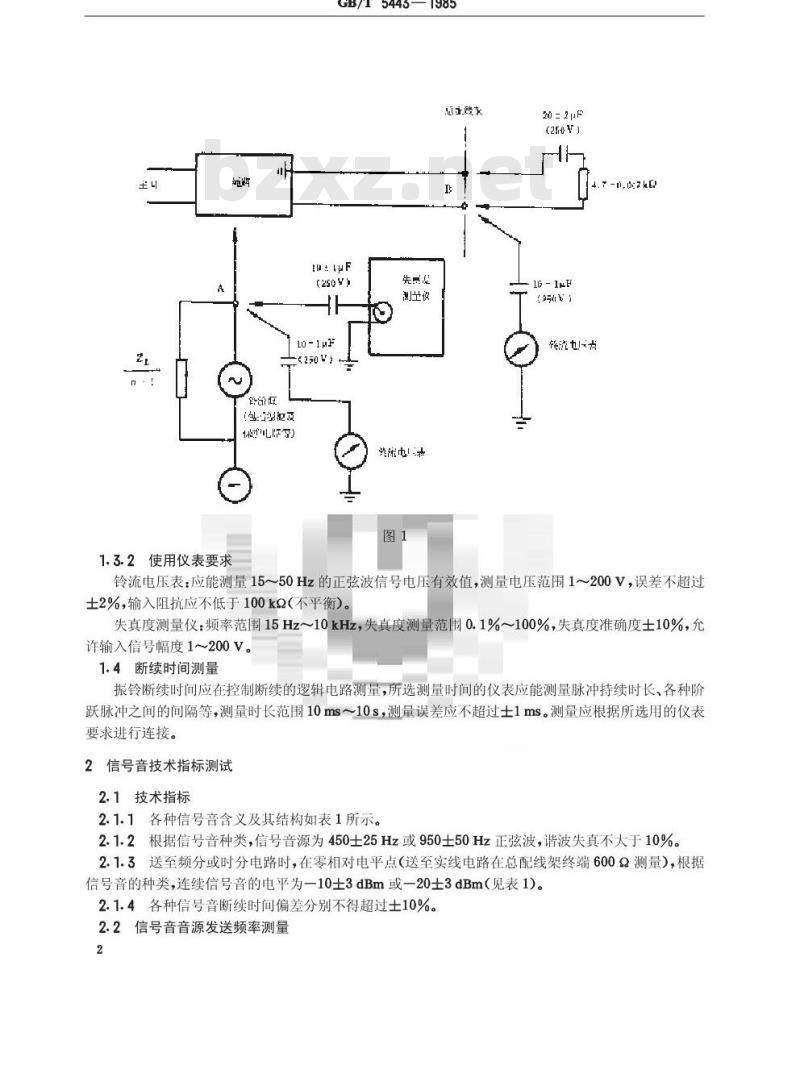

已开通使用的交换局,般应在忙时进行测量。测量时先实际呼叫一个被叫用户,保持对被叫振铃状态,在总配线架被叫用户端子终端4.7kQ电阻(串隔直流电容20μF),并切断外线。控制振铃断续逻辑电路使振铃信号连续,用铃流电压表和失真度测量仪在铃流发生器输出端(图1A点)分别测量失真度和输出电压,用铃流电压表在总配线架(图1B点)测铃流电压。连接示意图见图1。对尚未开通使用的交换局,应进行满载和空载测量。已开通使用的交换局,如果需要,应在空闲时进行满载和空载测量。
空载测量,即是在不带任何负载的条件下,用失真度测量仪和铃流电压表直接在铃流发生器输出端分别测量失真度和输出电压。
接台模拟满载
满载测量,先实际呼叫一个用户,保持对被叫振铃状态,并在铃流发生器输出端跨接负载(如图1虚线部分所示),然后在被叫用户配线架端子终端4.7kQ电阻(串隔直流电容20μF),切断外线,控制振铃逻辑电路使振铃信号连续,用铃流电压表分别测量4.7k负载上和铃流发生器输出端(图1A点)的铃流电压。用失真度测量仪在A点测量失真度。Z为每路等效负载,应包括铃流源至总配线架的负载(按实际电路计算)和总配线架至用户的负载(按3.4kQ纯阻计),n为同时响铃的最多路数,根据话务理论计算。如振铃发生器除供振铃使用外还有其他负载,也应一并考虑。国家标准局1985-10-30发布
1986-06-01实施
1.3.2使用仪表要求
GB/T5443—1985
(250 V)
10 -1μF
先点是
20 = 2μF
1,5c E
铃流电压表:应能测量15~50Hz的正弦波信号电压有效值,测量电压范围1~200V,误差不超过士2%,输入阻抗应不低于100kQ(不平衡)。失真度测量仪:频率范围15Hz~10kHz,失真度测量范围0.1%~100%,失真度准确度士10%,允许输入信号幅度1~200V。
1.4断续时间测量
振铃断续时间应在控制断续的逻辑电路测量,所选测量时间的仪表应能测量脉冲持续时长、各种阶跃脉冲之间的间隔等,测量时长范围10ms~10s,测量误差应不超过士1ms。测量应根据所选用的仪表要求进行连接。
2信号音技术指标测试
2.1技术指标
2.1.1各种信号音含义及其结构如表1所示。2.1.2根据信号音种类,信号音源为450士25Hz或950士50Hz正弦波,谐波失真不大于10%。2.1.3送至频分或时分电路时,在零相对电平点(送至实线电路在总配线架终端600Q测量),根据信号音的种类,连续信号音的电平为一10士3dBm或一20士3dBm(见表1)。2.1.4各种信号音断续时间偏差分别不得超过士10%。2.2信号音音源发送频率测量
GB/T5443—1985
各种信号音源发送频率采用通用的正弦波信号发生器振荡频率测量方法进行测量。所用测量频率仪表应能测量200Hz~3kHz的正弦信号频率。测量误差应不超过士1Hz。2.3信号音谐波失真测量

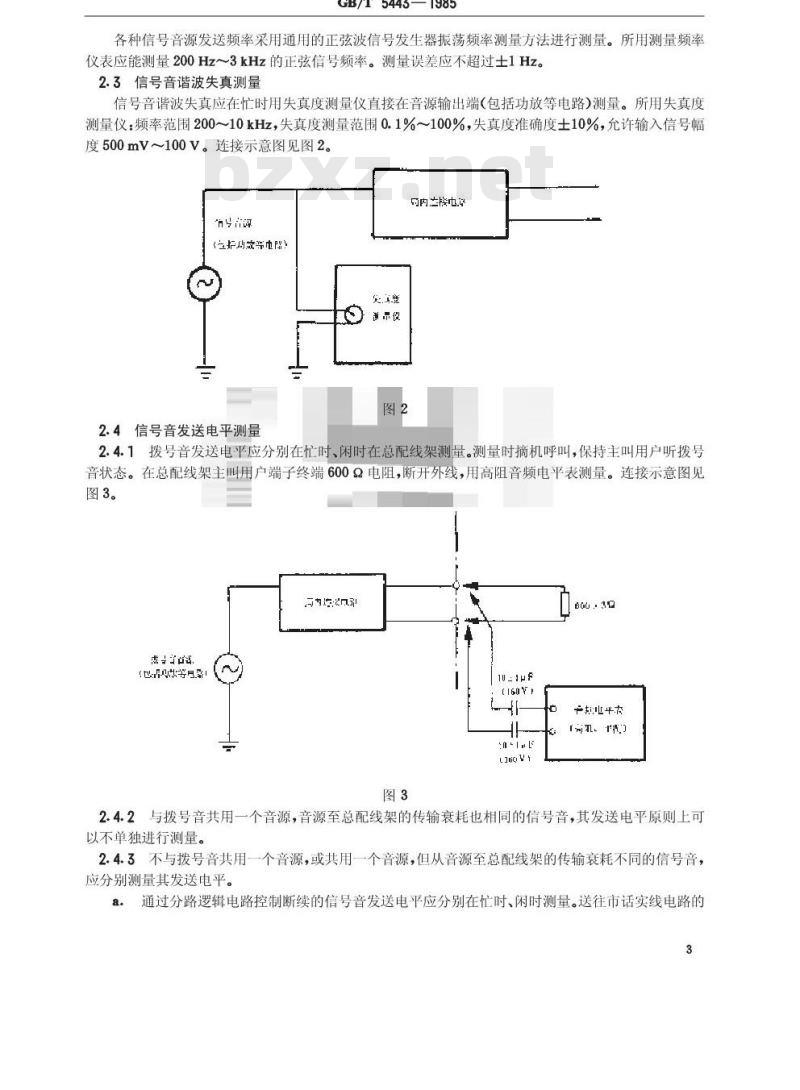

信号音谐波失真应在忙时用失真度测量仪直接在音源输出端(包括功放等电路)测量。所用失真度测量仪:频率范围200~10kHz,失真度测量范围0.1%100%,失真度准确度士10%,允许输入信号幅度500mV~100V。连接示意图见图2。可内生接电话
等器)
2.4信号音发送电平测量
2.4.1拨号音发送电平应分别在忙时、闲时在总配线架测量。测量时摘机呼叫,保持主叫用户听拨号音状态。在总配线架主叫用户端子终端600Q电阻,断开外线,用高阻音频电平表测量。连接示意图见图3。
2.4.2与拨号音共用一个音源,音源至总配线架的传输衰耗也相同的信号音,其发送电平原则上可以不单独进行测量。
2.4.3不与拨号音共用一个音源,或共用一个音源,但从音源至总配线架的传输衰耗不同的信号音,应分别测量其发送电平。
通过分路逻辑电路控制断续的信号音发送电平应分别在忙时、闲时测量。送往市话实线电路的a.

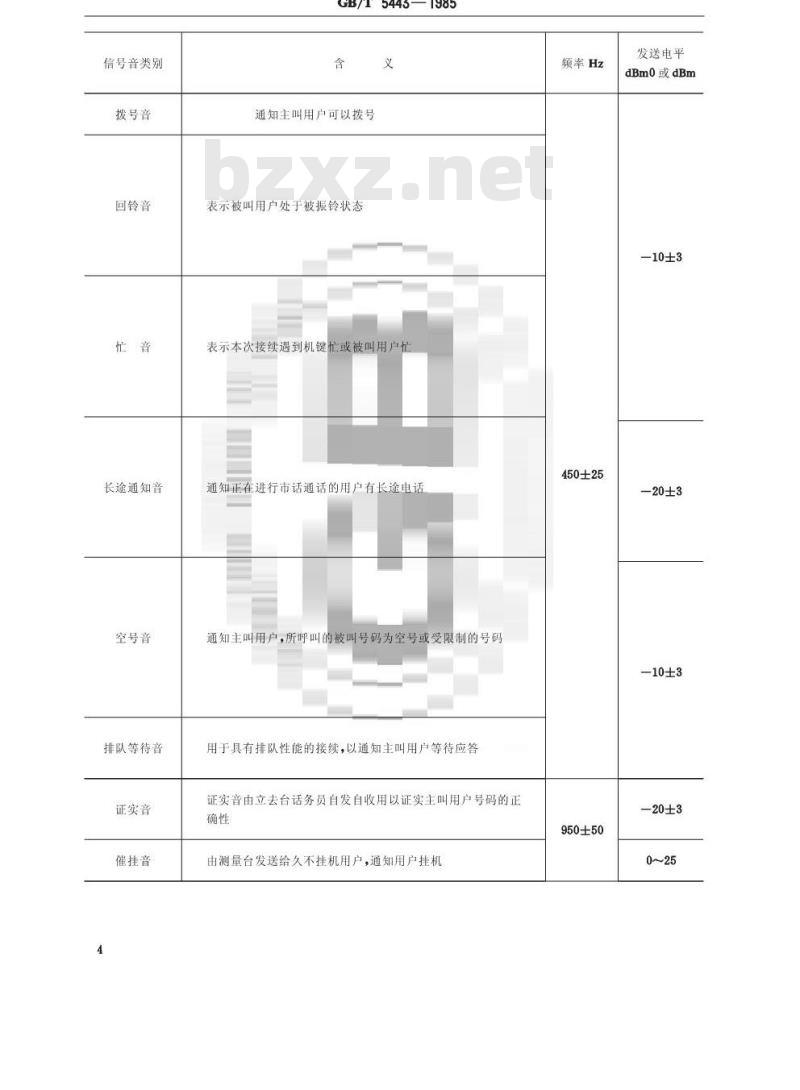

信号音类别
拨号音
回铃音
长途通知音
空号音
排队等待音
证实音
催挂音
GB/T5443—1985
通知主叫用户可以拨号
表示被叫用户处于被振铃状态
表示本次接续遇到机键忙或被叫用户忙通知正在进行市话通话的用户有长途电话通知主叫用户,所呼叫的被叫号码为空号或受限制的号码用于具有排队性能的接续,以通知主叫用户等待应答证实音由立去台话务员自发自收用以证实主叫用户号码的正确性
由测量台发送给久不挂机用户,通知用户挂机额率Hz
450±25
950±50
发送电平
dBmo或dBm
—10±3
—20±3
—10±3
连续信号音
GB/T5443—1985
5s断续信号音,1s送、4s断
0.7s断续音,0.35s送,0.35s断o.rs
1.2s不等间隔断续信号音,0.2s送,0.2s断,0.2送,0.6s断1.2s
0.24 0.2
1.4s不等间隔断续信号音,重复三次0.1s送,0.1s断后0.4s送0.4s断
不另设专用信号音,需要时用回铃音代替或用录音通知连续信号音
连续信号音,响度变化分5级,由最低级逐步升高说
久叫不应90s后送忙音
步进制局遇空号可送
忙音代替空号音
GB/T5443—1985
信号音在总配线架测量,送往频分和时分电路的信号音应在发送方向某点测量,该点应该测试方便,并确知其相对电平。测量时应先模拟发送被测信号音状态进行实际呼叫,保持发送该被测信号音的状态,并使之连续。然后在测量点终端600Q电阻,断开外电路,用高阻音频电平表测量信号音电平。b。音源输出信号先经控制信号控制形成断续再分送各路的信号音发送电平应在业务空闲时测量。先如a项所述进行实际呼叫,测量一路连续发送的信号音电平。然后在信号音输出端跨接Z负载继续测量。连接示意图见图4。Z为满载模拟负载,每路负载应包括音源至总配线架的负载(按实际电路计算)和总配线架至用户的负载(按6002纯阻计),满载应根据被测音源所供音信号种类、按话务理论计算同时送每种信号音的最多路数来决定。a、b项测量中,对发往频分或时分复用电路的信号音,假定测量点的相对电平为PaBr,指标规定的被测信号音送至零相对点的电平为PaBmo,则测量点测得的信号音电平应在Pamo十Par士3dBm范围之内。
可电%
包动等
LU = LI-F
2.4.4使用仪表要求
音频电平表:应能测量200Hz~10kHz以上的正弦波信号电平,灵敏度一40~+30dB,高阻、平衡。
2.5信号音断续时间测量
通过分路逻辑电路控制断续的信号音可直接在分路逻辑电路处测量断续时长。音源输出信号先经控制信号控制形成断续再分送各路的信号音可直接测量断续控制信号的时长。所选测量时间的仪表应能测量脉冲持续时长、各种阶跃脉冲之间的间隔。测量时长范围10ms~10s,测量误差应不超过±1ms。
GB/T5443—1985
附录A
输出至总配线架的铃流电压有效值(参考件)
GB338082《电话自动交换网铃流和信号音》规定铃流源输出电压有效值为90士15V。目前各种交换机铃流源至总配线架的电路设计不同,传输衰耗不同,因此输出至总配线架的铃流电压也不相同。为了保证对被叫用户的振铃声级要求,本测试方法标准增加规定:在总配线架终端4.7kQ负载上测得的铃流电压有效值应不低于43V。A.1GB1493—79《共电、自动电话机技术条件》规定:“振铃声级应不小于70dB”,“振铃状态阻抗25Hz时不小于3kQ”。
A.2GB1492—79《电话机试验方法》规定:振铃声级按下图进行测量。其中E_2VPR(V),P等于0.2W,R=Z/(Z为话机振铃阻抗)。
& -tar
A.3从交换局向话机送振铃信号,则R为用户线环阻。为保证话机得到0.2W的振铃功率,总配线架振铃信号功率应为:
P-I2R+0.2
其中I为振铃电流。显然当I、R最大时,总配线架所需振铃信号功率P最大。因话机振铃阻抗最小为3k2,所以最大电流:
V3X103
用户线环阻最大为17002。因此,此时总配线架振铃电压应为:U=Im(R+Zal)
X(1700+3000)
/3×103
即,在4.7kQ负载(总配线架)上测得的振铃电压有效值应在38.4V以上。留有一定裕量后,规定总配线架终端4.7kQ负载上测得的振铃电压有效值应不低于43V。7
附加说明:
GB/T5443—1985
本标准由中华人民共和国邮电部提出,邮电部电信传输研究所归口。本标准由邮电部电信传输研究所、电子工业部七三八厂负责起草。本标准主要起草人黄世亮、何国派、李天才。
