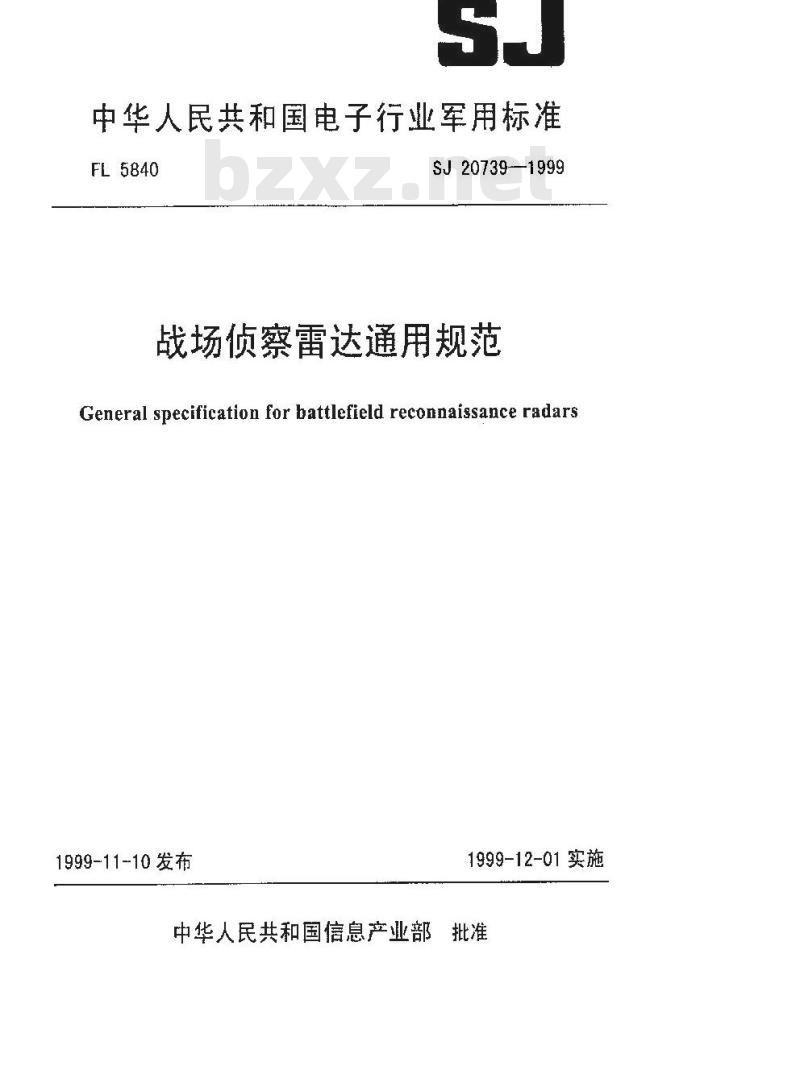

【电子行业标准(SJ)】 战场侦察雷达通用规范

中华人民共和国电子行业军用标准FL5840
SJ20739-—1999
战场侦察雷达通用规范
General specification for battlefield reconnaissance radars1999-11-10发布
1999-12-01实施

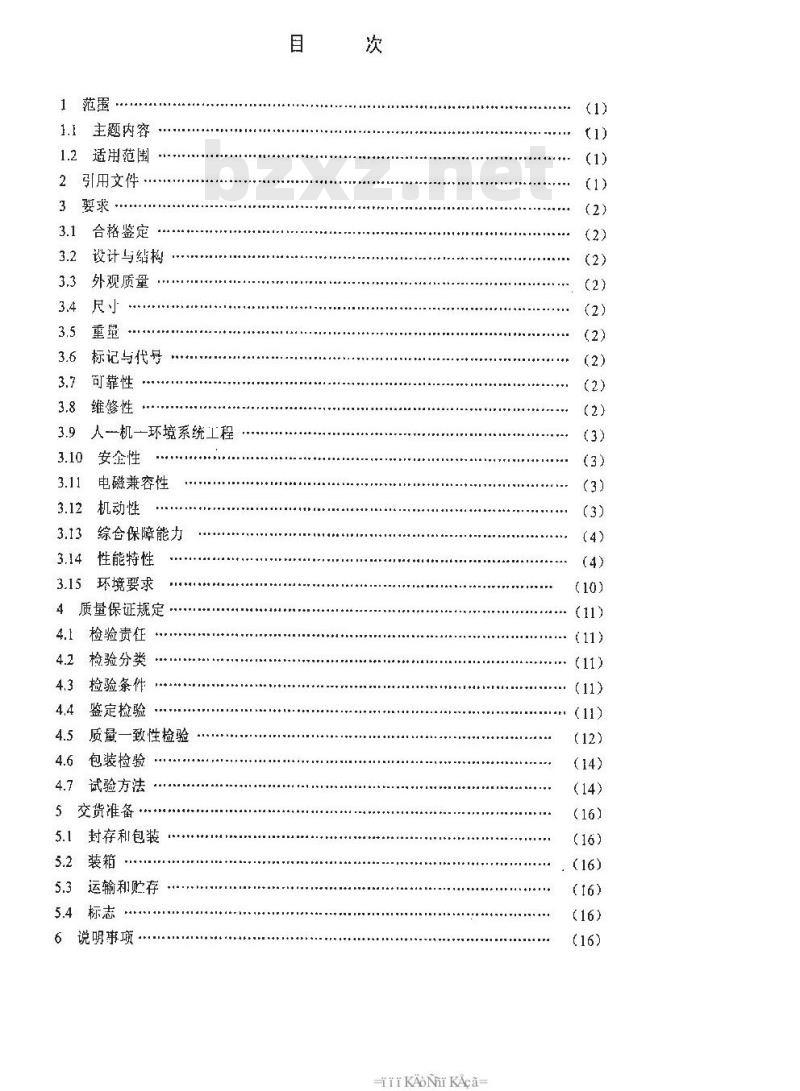

中华人民共和国信息产业部批准1范围
1.1主题内容
1.2适用范围
2引用文件
3要求·
3.1合格鉴定
设计与结构
外观质量
3.4尺小
标记与代号
3.7可靠性
维修性
人一机一环境系统工程
安企性
电磁兼容性
机动性
3.13综合保障能力
性能特性
3.15环境要求
4质量保证规定
检验责任
检验分类
捡验条件
鉴定检验
质量一致性检验
包装检验
试验方法
5交货准备
5.1封存和包装
5.3运输和贮存
5.4标志
说明事项
iKAoNrKAca-
（16)

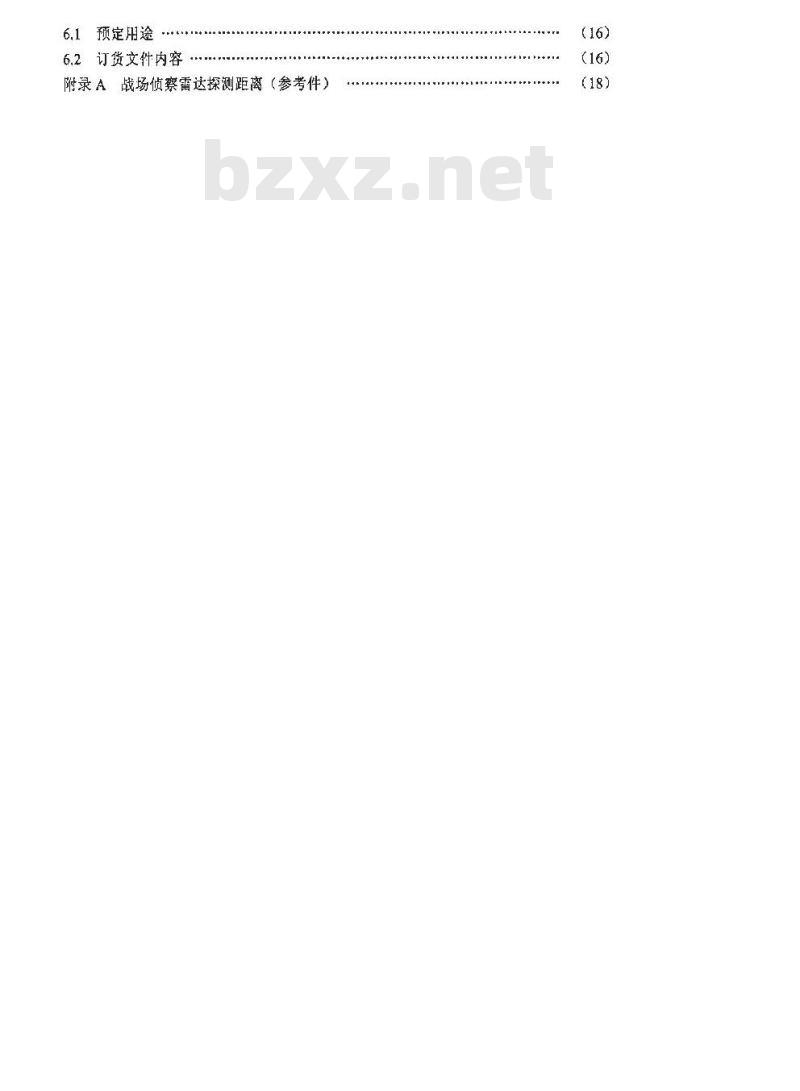

6.1预定用途
6.2 订货文件内容
附录A战场侦察雷达探测距离（参考件）.........+..

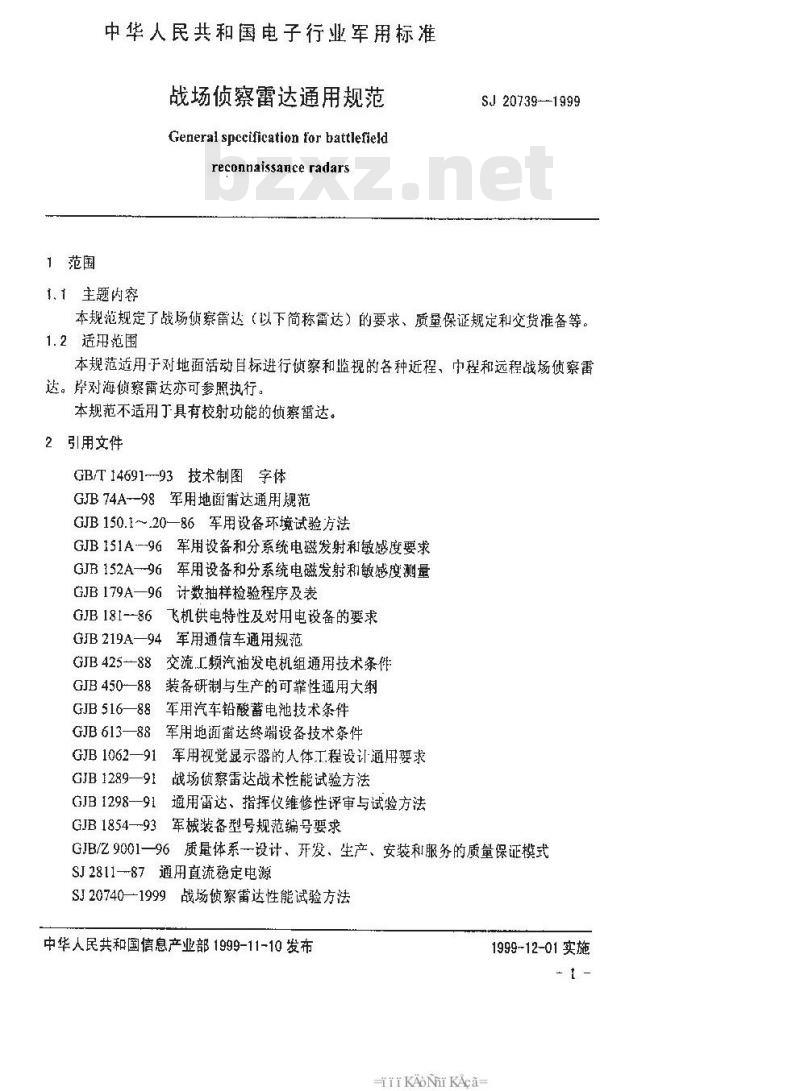

1范围
中华人民共和国电子行业军用标准战场侦察雷达通用规范
General spccification for battlefieldreconnaissance radars
1、主题肉容
SJ 20739--1999
本规范规定了战场侦察雷达（以下简称雷达）的要求、质量保证规定和交货准备等。1.2适用范围
本规范适用于对地面活动目标进行侦察和监规的各种近程、中程和远程战场侦察雷达。岸对海侦察雷达亦可参照执行。本规范不适用丁具有校射功能的侦察雷达。2引用文件
GB/T14691--93技术制图字体
GJB74A--98军用地面雷达通用规范GJB150.1~20—86军用设备环境试验方法GJB151A--96军用设备和分系统电磁发射和敏感度要求GJB152A--96军用设备和分系统电磁发射和敏感度测量GJB179A—96计数抽样检验程序及表GJB181--86飞机供电特性及对用电设备的要求GJB219A—94军用通信车通用规范GJB425-88交流工频汽油发电机组通用技术条件GJB450—88装备研制与生产的可靠性通用大纲GJB516—88军用汽车铅酸蓄电池技术条件GJB613—88军用地面雷达终端设备技术条件GJB1062—91军用视觉显示器的人体工程设计通用要求GJIB1289—91战场侦察雷达战术性能试验方法GJB1298一91通用雷达、指挥仪维修性评审与试验方法GJB1854-93军械装备型号规范编号要求GJB/Z9001一96质量体系一设计、开发、生产、安装和服务的质量保证模式SJ2811--87通用直流稳定电源
SJ20740-1999战场侦察雷达性能试验方法中华人民共和国信息产业部1999-11-10发布TiiKAoNrKAca
1999-12-01实施

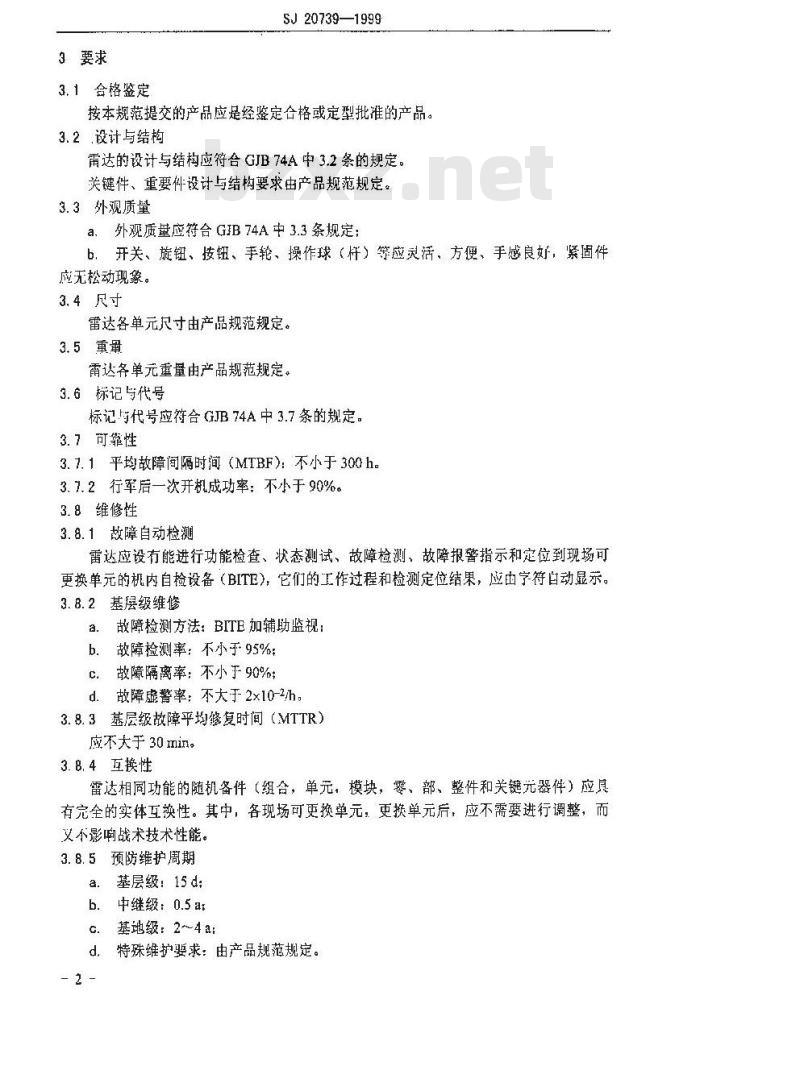

3要求
3.1合格鉴定
SJ 20739—1999
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2设计与结构
雷达的设计与结构应符合GJB74A中3.2条的规定。键件、重要件设计与结构要求由产品规范规定。3.3外观质量
a.外观质量应符合GIB74A中3.3条规定：b，开关、旋钮、按钮、手轮、操作球（杆）等应灵活、方便、手感良好，紧固件应无松动现象。
3.4尺寸
雷达各单元尺寸由产品规范规定。3.5重量
雷达各单元重量由产品规范规定。3.6标记与代号
标记与代号应符合GJB74A中3.7条的规定，3.7可靠性
3.7.1平均故障间隔时间（MTBF）：不小于300h。3.7.2行军后一次开机成功率：不小于 90%。3.8维修性
3.8.1故障自动检测
雷达应设有能进行功能检查、状态测试、故障检测、故障报警指示和定位到现场可更换单元的机内自检设备（BITE），它们的工作过程和检测定位结果，应由字符自动显示。3.8.2基级维修
a.故障检测方法：BITE加辅助监视：b.故障检测率：不小于95%
C.故障隔离率：不小于90%
d.故障虚警率：不大于2x10-2/h，3.8.3基层级故障平均修复时间（MTTR）应不大于 30 min。
3.8.4互换性
雷达相同功能的随机备件（纽合，单元，模块，零、部、整件和关键元器件）应具有完全的实体互换性。其中，各现场可更换单元，更换单元后，应不需要进行调整，而义不影响战术技术性能。
3.8.5预防维护周期
a．基层级：15d;
b．中继级：0.5a:
c．基地级：2~4ai
d。特殊维护要求：由产品规范规定。- 2 -
3.9人一机一环境系统工程
SJ 20739--1999
由产品规范规定，并应符合GJB74A中3.9条的规定。3.10安全性
由产品规范规定，并应符合GJB74A中3.10条的规定。3.11电磁兼容性免费标准bzxz.net
雷达的电磁发射和敏感度要求应符合GJB151A表1中第5项的有关规定，项日的剪裁由产品规范规定。
3. 12机动性
3.12.1运输性
宵达应适应车牺、船只，飞机等陆、海、空运输，对近程、中程雷达还应做到可人背马驶进入阵地。具体要求在产品规范中规定。3.12.2多平台架设
对近程、中程雷达应能适应三脚架、升蔽架、轻型汽车车顶和无人侦察机等多种平台架设方式：对远程雷达应适应直升机、气球、飞机、飞艇等多种空中平台装载。具体装载形式由产品规范规定。
3.12.3架收
a：陆基战场侦察雷达
架设时间：3～20min；
拆收时间：2~15min：
b、机载战场侦察雷达
由产品规范规定。
3.12.4升高架
结构形式：升降式或折登式：
b．升降方式：液压自动、半自动或人工操作c.升高高度及架收时间：由产品规范规定d．运输方式：卧式拖挂：
e.其它：应满足武器系统的战术要求。3.12.5雷达载车
a．一般要求
应符合GJB 219A第3章的规定。
b.特殊要求
出产品规范规定。
3.12.6升空平台
3.12.6.1类别型号
8：系留气球：
b．旋翘遥控飞行器：
c．无人机：
d．直升机：
e固定翼飞机：
f．飞艇。
KAoNrKAca-
3.12.6.2选取原则
SJ 20739—1999
a，工作高度、续航（悬停）时间、有效载荷，由产品规范规定。b．机动性和隐蔽性好
C.作战生存能力强；
d.经济。
3.13综合保障能力
3.13.1模拟训练
雷达应配备日标模拟训练装置。3.13.2随机备附件、工具及图文资料雷达应提供随机备附件，工具、图文资料和消单，并在产品规范中规定。3.13.3图（文）物一致性
达及备附件的图文资料应保持图（文）物一致性。3.14性能特性
3.14.1主要战术性能
3.14. 1.1作用范围
3.14. 1. 1.1给定条件
a.侦察目标类型、时速及目标的雷达反射等效截面积见表1：表1月标特性
日标类型
匍伏前逊的土兵
徒步武装士兵
吉普车、轻型汽车
中型坦克、重型汽车
直升机
3～10
150~-300
给定发现概率为80%，85%，90%，虚警概率1x106；b.
C、三级风以下，通视条件，晴朗大气。3.14.1.1.2探测距离
等效载面积
雷达以给定方式扫描，应能发现目标并测出该目标与雪达之间坐标的距离。具体要求中产品规范规定。
根据战术、战役及战略侦察要求，对同类目标的探测距离要求也不同，按探测距离的远近，可分为近程、中程和远程战场侦察雷达（以下简称近程、中程、远程），其探测距离见附录A（参考件)。
3.14.1.1.3跟踪距离
雷达以跟踪方式工作，发现目标后能继续跟踪日标的最远距离为雷达的跟踪距离，具体要求由产品规范规定。
3.14. 1. 1. 4最小作用距离
a.近程：不大于50m；
b.中程：不大于300 m，若采用脉压体制，则产品规范规定；- 4 -
SJ 20739 --1999
c.远程：不大于2km，若采用脉乐体制，则产品规范规定。3.14.1.1.5角搜索范围
a方法：00~360°;
b．俯仰：近程、中程：-10°～25°；远程：-35°～5°
3.14.1.2波束工作方式
3. 14. 1. 2. 1 方位
a：近程、中程：自动或手动实施扇扫或环扫；b．远程：遥控或程控实施扇扫或环扫。3.14.1. 2. 2俯仰
a.近程、中程：手动或键控调节：b．远程：遥控或程控调节。
3.14.1.2.3扫描速度
6~-36 (°) /s。
3.14.1.2.4俯仰调节（程控）速度1~-2 (°) /s。
3. t4.1.3测量性能
3.14.1.3.1测量维数
距离、方位。若另有特殊要求，应在产品规范中舰定。3.14.1.3.2测量精度
a．近程、中程
距离精度：不大于20m:
方位精度：波束宽度的1/3～1/2。b．远程
距离精度：不大于100m:
方位精度：波束宽度的1/3～1/23.14.1.3.3分辨力
3.14.1.3.3.1距离分辨力
a．近程、中程：25～50 m；
b．远程
MTD或 MTI I.作方式： 50~150 m:成像工作方式：3～30m，或由产品规范规定。3.14.1.3.3.2方位分辨力
由产品规范规定。
3.14.1.4抗干扰能力
3.14.1.4.1抗压制性噪声千扰能力雷达抗压制性噪声干扰的能力，般分三个等级：一级干扰弼度为轻度下扰，干扰区域约为一个水平波束宽度。二级于扰，强度为比较严重于扰，于扰区域达几个水平波束宽度。三级千扰，强度为严重干扰，干扰区域适十几个波束宽度。具体要求在产品规范中规定。
HKAoNrKAca
SJ 20739—1999
3.14.1.4.2抗同频异步脉冲干扰能力雷达抗同频异步脉冲干扰能力，具体要求在产品规范巾规定。3.14.1.4.3抗地杂波干扰能力
雷达对固定地物目标杂波的抑制比分为：20，35，40，45，50dB，具体数值由产品规范从中规定。
3.14.1.4.4：抗雨（雪）干扰能力雷达抗雨（雪）千扰的能力，体数值应在产品规范中规定。3.14.1.4.5变频能力
雷达应具有变频能力，变频方式、变频具体要求由产品规范规定。3.14.1.4.6变极化能力
雷达应具有改变极化的能力，其极化形式及变极化方式由产品规范规定。3.14.1.4.7其它抗干扰能力
由产品规范规定。
3.14.1.5快速反应能力
需达在论证确定战技指标时，应根据作战使用要求，在产品规范中应规定：通电开机到正常工作时间，雷达架设时间，系统自检时间等快速反应能力的指标。3.14.1.6遥控能力
雷达终端与雷达的其它分系统分体工作时，应具备遥控能力，其遥控距离为：a．近程、中程：不小于30 m；
b．远程：由产品规范规定。
3.14.1.7终端显示录取
3.14.1.7.1图象显示
雷达应能综合显示图象（动国标坐标，运动轨迹、运动参数和地物背景）、学符及表格。
3.14.1.7.2显示器
a.近程、中程：选用平板型或TV光栅扫描体制的B型显示器b．远程：选用TV光扫描体制的综合显示器或其它多种显示器。3.14.1.7.3显示屏（对角线）尺寸优选13，18，23，31，37，46，51，53cm。3.14.1.7.4数据录取方式
平自动或自动。
3.14.1.7.5其它录取要求
其它录取要求如容量、速率、精度、输入输出方式等，由产品规范规定。3.14.1.7.6情报传递能力
无线或有线，图传或数传。包括路数、速率、距离、误码率等由产品规范规定。3.14.1.8日标性质判别能力
达应具有耳机、嗽叭等音响设备，同时还应配备自动声，光日标报警装置。3.14.1.9连续工作时间
雷达连续开机时间不小于24h。
3.14.1.10全机供电方式
a．近程：蓄电池。
b、中程：蓄电池;
汽油发电机组/直流稳压电源：
市电/直流稳压电源。
SJ 20739--1999
c远程：应符合GJB181的有关规定。3.14.1.10.1电池
a。穿及电平：应选取高能、休积小、重量轻的电池，具体数值由产品规范规定。b．维护要求：免维护。
G，其它：应符合GJB516的规定。3.14.1.10.2直流稳压电源
a，输入：汽油发电机组或市电，220V/50Hz或110V/400Hz（空基）单相：b，输出电平及容量：由产品规范规定：功能：对雷达供电，对蓄电池充电，或可边供电边充电：c.
d，体积重量：由产品规范规定：e.其它：应符合SJ2811的规定。3.14.1.10.3汽油发电机组
应符合GJB425的规定。
3.14.1.11全机耗电量
由产品规范规定。
3.14.2主要技术性能
3.14.2.1工作频段及带宽
3. 14. 2. 1. 1工作频段
在A、I、J、K、M波段中选取，具体要求由产品规范规定。3.14.2.1.2工作带宽
在200，300，400，500，600，800MHz中选取，具体数值出产品规范规定。3.14.2.2天线分系统
3. 14. 2.2. 1T作带宽
至少应大于雷达产品规范给出的工作带宽的20%，具体要求在产品规范中规定。3.14.2.2.2增益
a．远程、中程：18～32dB:
b，远程：不小于 38 dB
3.14.2.2.3翻瓣电乎
a.方位面
近程、中程：不大于-20 dB：
远程：不大下-35 dB。
b．俯仰面
近程、中程：不大手-18 dB
远程：不大于-30dB。
3.14.2.2.4波束宽度
a.：近程： 4°~6°
TTKAoNrKAca-
b．中程、远程
方位： 19～3°
俯仰：4°～6°。
3.14.2.2.5极化方式
SJ 20739—1999
垂直线极化、水平线极化（对海）、圆极化、人工改变。若有特殊要求由产品规范规定。
3. 14.2.2. 6 其它
应符合 GJB 74A 中 3.12.2.1 条的规定3.14.2.3发射分系统
3.14.2.3.1发射机型式及.I作频率范围a.发射机型式：主振式或主振放大式，由产品规范规定：b、工作频率范围：由产品规范规定。3.14.2.3.2工作频率范围及输出功率由产品规范规定。
3.14.2.3.3发射波形
a．近程：调频连续波、伪码连续波、射顿脉冲波，具体要求由产品规范规定b．中程、远程：射频脉冲波，具体要求由产品规范规定。3.14.2.3.4发射信号质量
发射信号的频率（相位）稳定度：发射波形的时间、频率，幅度抖动，发射噪声等要求由产品规范规定。
3. t4.2.3.5其它
发射分系统的安企保护等其它要求，应符合GJB74A中3.12.2.3条的规定。3.14.2.4接收分系统
3.14.2.4.1噪声系数
a近程、中程：不大于5dB；
b远程：不大于 3 dB。
3.14.2.4.2中频频率
从30，60，90，120MHz中优选，或由产品规范规定。3.14.2.4.3中视频带宽及幅频、相频特性由产品规范规定。
3.14.2.4.4本振（放大链）
本振（放大链）（相位）噪声谱密度、工作带宽、输出功率等要求由产品规范规定。3.14.2.4.5相干振荡器（频率补偿振荡器）振荡器的相佗噪尚谱密度、输出功率，定相背宽（补偿范围）及幅度等要求由产品规范规定。
3.14.2.4.6镜频及组合干扰抑制a．镜频抑制度
近程、中程：不小于12dB：
远程：不小于 20 dB，
b.组合干扰（两倍于工作带宽范围内）8
近程，中程：不小于30dB
远程：不小于60dB。
3.14.2.4.7脉冲压缩
SJ 20739—1999
脉冲压缩信号、压缩比、峰值旁瓣电平等要求由产品规范规定。3. 14. 2. 4. 8其它
接收分系统的其它要求如动态范围，增益控制，输出极性及幅度，AFC搜索时间、范围、带宽、变（捷）频时间及变（捷）频间隔等，由产品规范规定。并应符合GJB74A中3.12.2.4条的规定。
3.14.2.5信号处理分系统
3.14.2.5.1信噪比改善因子
10~20 dB。
3.14.2.5.2动目标的信杂比改善因子优选25，40，50，60dB，或由产品规范规定。3.14.2.5.3动目标检测距离范围优选3、6、12、24、48km，或由产品规范规定。3. 14.2.5. 4其它
杂波图控制、自适应频率选择、恒虚警及视频积累等要求由产品规范规定。并应符合GJB74A中3.12.2.5条的规定。3.14.2.6终端分系统
3.14.2.6.1显示屏象素
优选240×320，480x640，512×512，1024×1024，1024×1280象素3.14.2.6.2图象显示
a．显示方式
从 A型、B型、PPI、PPI 空心、PPI 偏心中选用。b.灰度等级及彩色
单色：不小于3bit;
彩色：可选用16种颜色。
c．单色显示
显示方式：以最高亮度等级显示动目标和各种光标，其它等级显示电刻度和背景，背景亮度与地杂波回波强度成正比，并可调至最低亮度：颜色：除另有规定外，应按GJB1062中5.7.6条的规定执行。d．彩色显示
信息显示格式和方式应符合GJB1062中5.4.14条的规定。e，图像缩放比例
优选2、4、8、16。
3.14.2.6.3字符表格显示内容
雷达1.作参数、最程标志、日标坐标、平均速度、航向（方向）、批次、类别、数量、时间及雷达站站址、站号等。其字符及汉字特点，应符合GJB1602中5.3、5.4、5.7、5.8、5.10条的规定。数据编排格式，由产品规范规定。3.14.2.6.4面面火真度
