【电子行业标准(SJ)】 伸缩式导轨基本尺寸系列

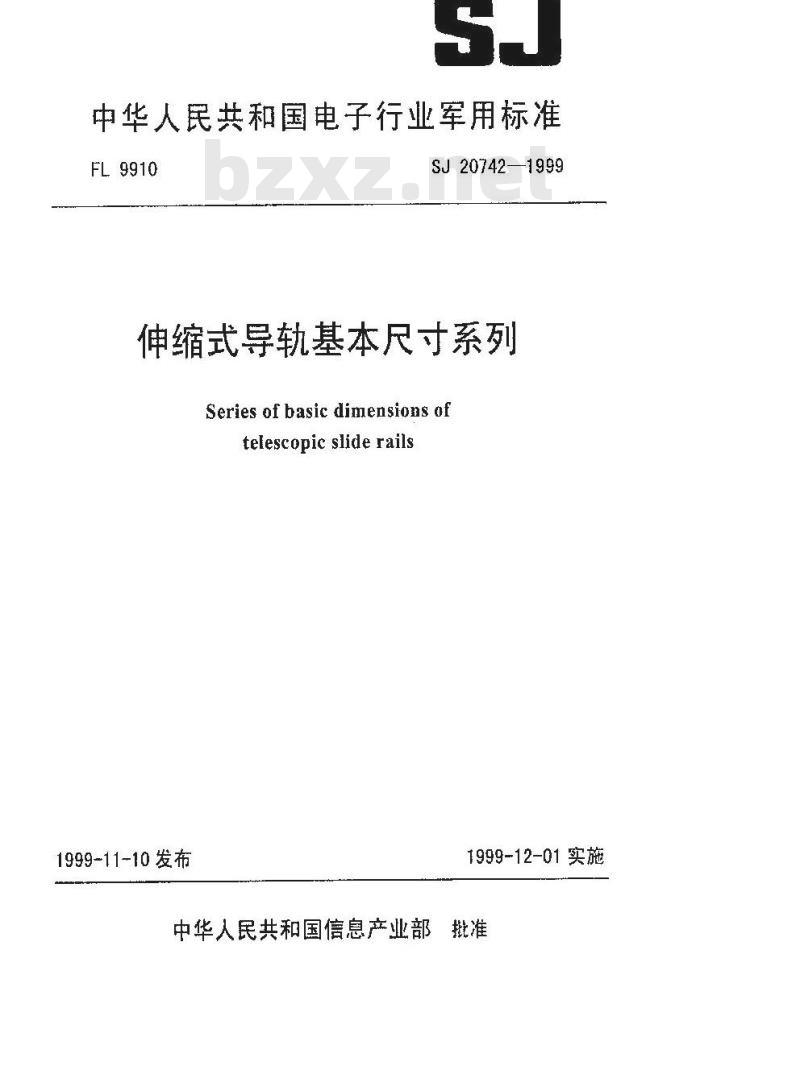

中华人民共和国电子行业军用标准FL9910
SJ 20742—1999
伸缩式导轨基本尺寸系列
Series of basic dimensions oftelescopic slide rails
1999-11-10发布
1999-12-01实施
中华人民共和国信息产业部批准1范围

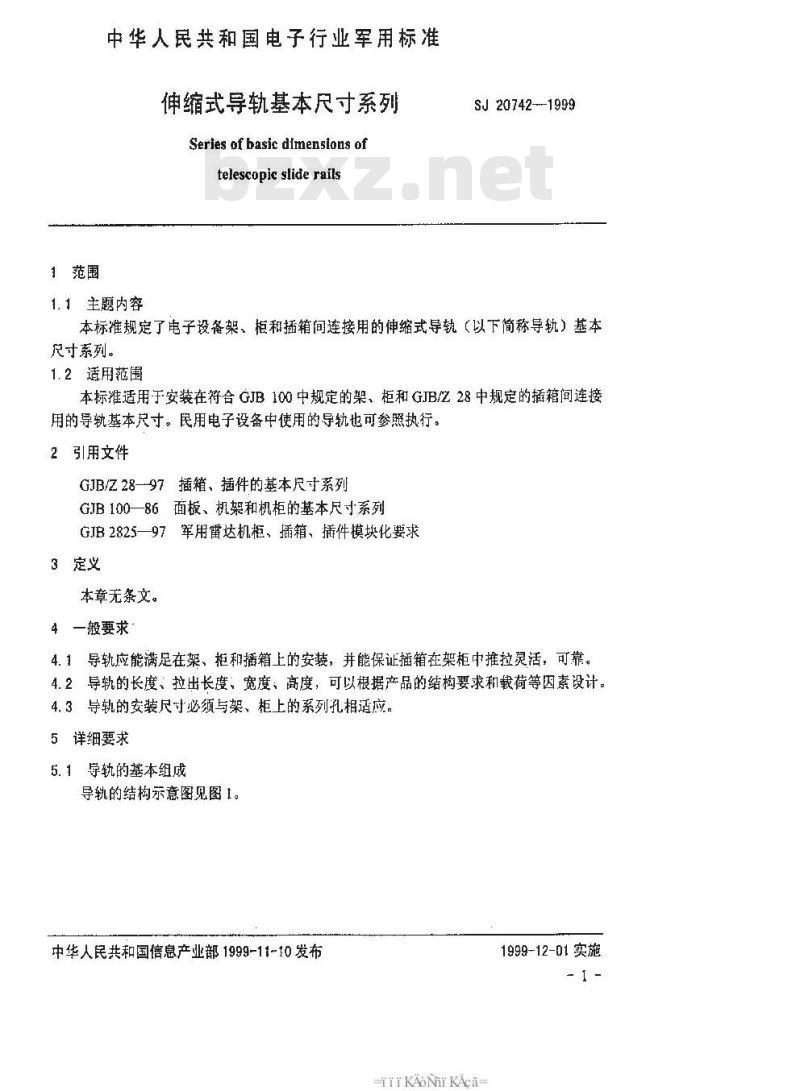

中华人民共和国电子行业军用标准伸缩式导轨基本尺寸系列
Series of basic dimensions oftelescopic slide rails
1.1主题内容
SJ 20742--1999
本标准规定了电子设备架、柜和插箱间连接用的伸缩式导轨（以下简称导轨）基本尺寸系列。
1.2适用范围
本标准适用于安装在符合GJB100中规定的架、柜和GJB亿28中规定的插箱间连接用的导轨基本尺寸。民用电子设备中使用的导轨也可参照执行。2引用文件
GJB/Z28—-97插箱、插件的基本尺寸系列GJB 100一86面板、机架和机柜的基本尺寸系列GJB2825—97军用雷达机柜，插箱、插件模块化要求3定义
本章无条文。
4一般要求
4.1导轨应能满足在架、柜和插箱上的安装，并能保证插箱在架柜中推拉灵活：可靠4.2导轨的长度、拉出长度、宽度高度，可以根据产品的结构要求和载荷等因素设计。4.3导轨的安装尺寸必须与架、柜上的系列孔相适应。5详细要求
5.1导轨的基本组成

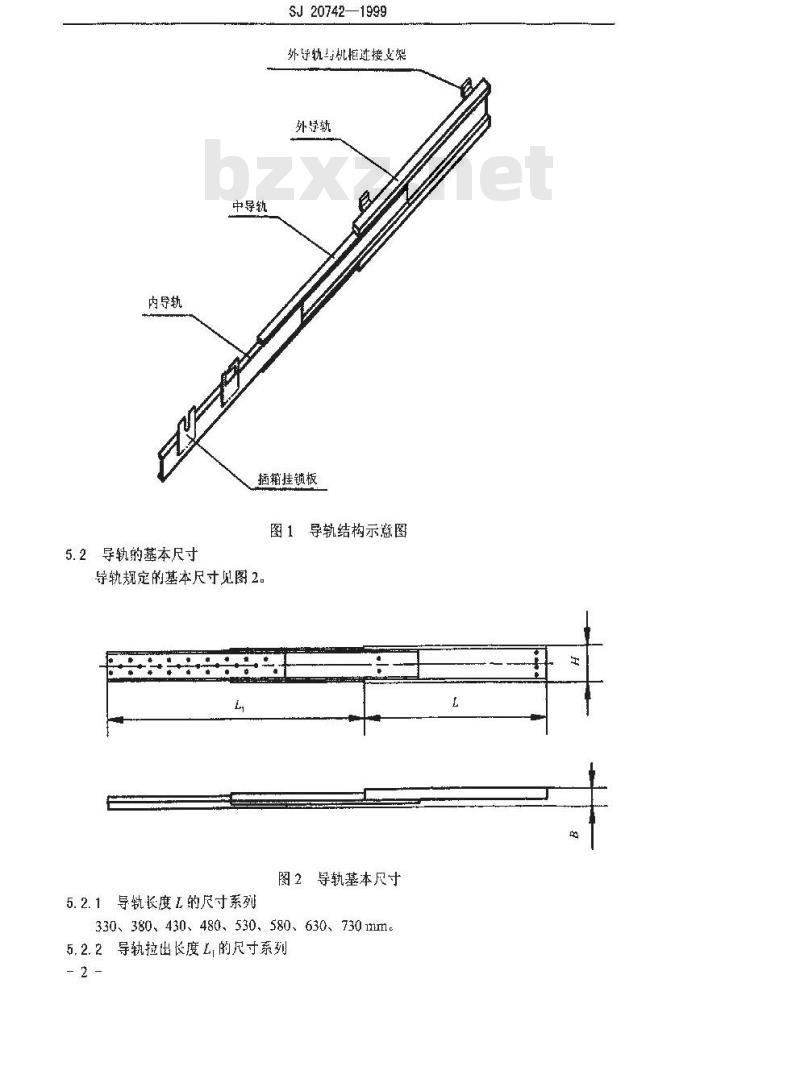

导轨的结构示意图见图1。
中华人民共和国偕息产业部1999-11-10发布iKAoNrKAca
1999-12-01实施
内导轨
5.2导轨的基本尺寸
中导轨
SJ 20742—1999
外导轨与机拒连接支架
外导轨
插箱挂锁板
导轨结构示意图
导轨规定的基本尺寸见图2。
图2导轨基本尺寸
5. 2. 1导轨长度 L 的尺寸系列330、380、430、480、530、580、630、730mm.5.2.2导轨拉出长度L,的尺寸系列- 2-
SJ20742-1999

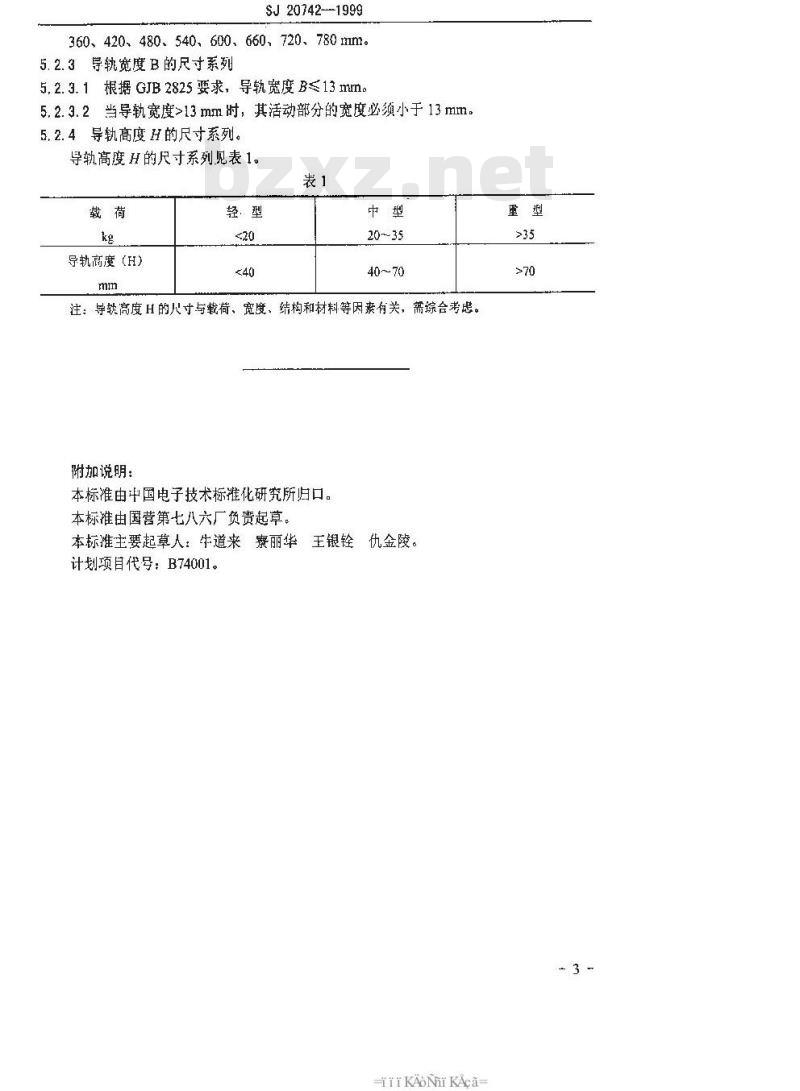

360、420、480、540、600、660、720、780mm。5. 2. 3导轨宽度 B 的尺寸系列5,2. 3. 1 根据 GJB 2825要求，导轨宽度 B≤13 mm。5.2.3.2当导轨宽度≥13mm时，其活动部分的宽度必须小于13mm。5. 2. 4导轨高度 H的尺寸系列。导轨高度H的尺寸系列见表1。
导轨高度（H）
40～70
注：导软高度H的寸与载荷、宽度、结构和材料等因素有关，需综合考患。附加说明：
本标准由中国电子技术标推化研究所归口。本标准由国营第七八六厂负责起草。仇金陵。
本标推主要起草人：生道来寮丽华：王银铨www.bzxz.net
计划项目代号：B74001。
