【机械行业标准(JB)】 300～600MW汽轮发电机转子锻件 技术条件

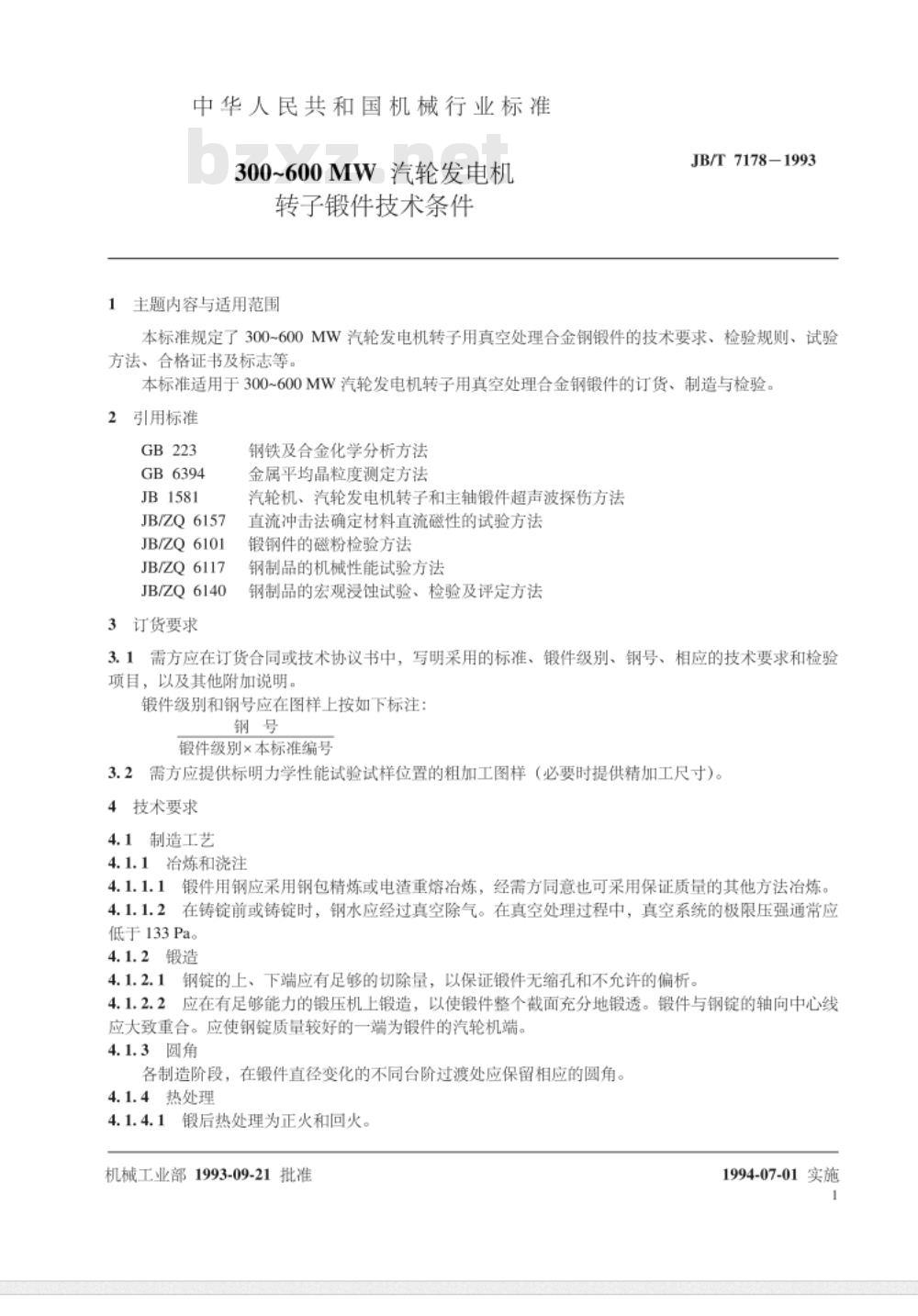

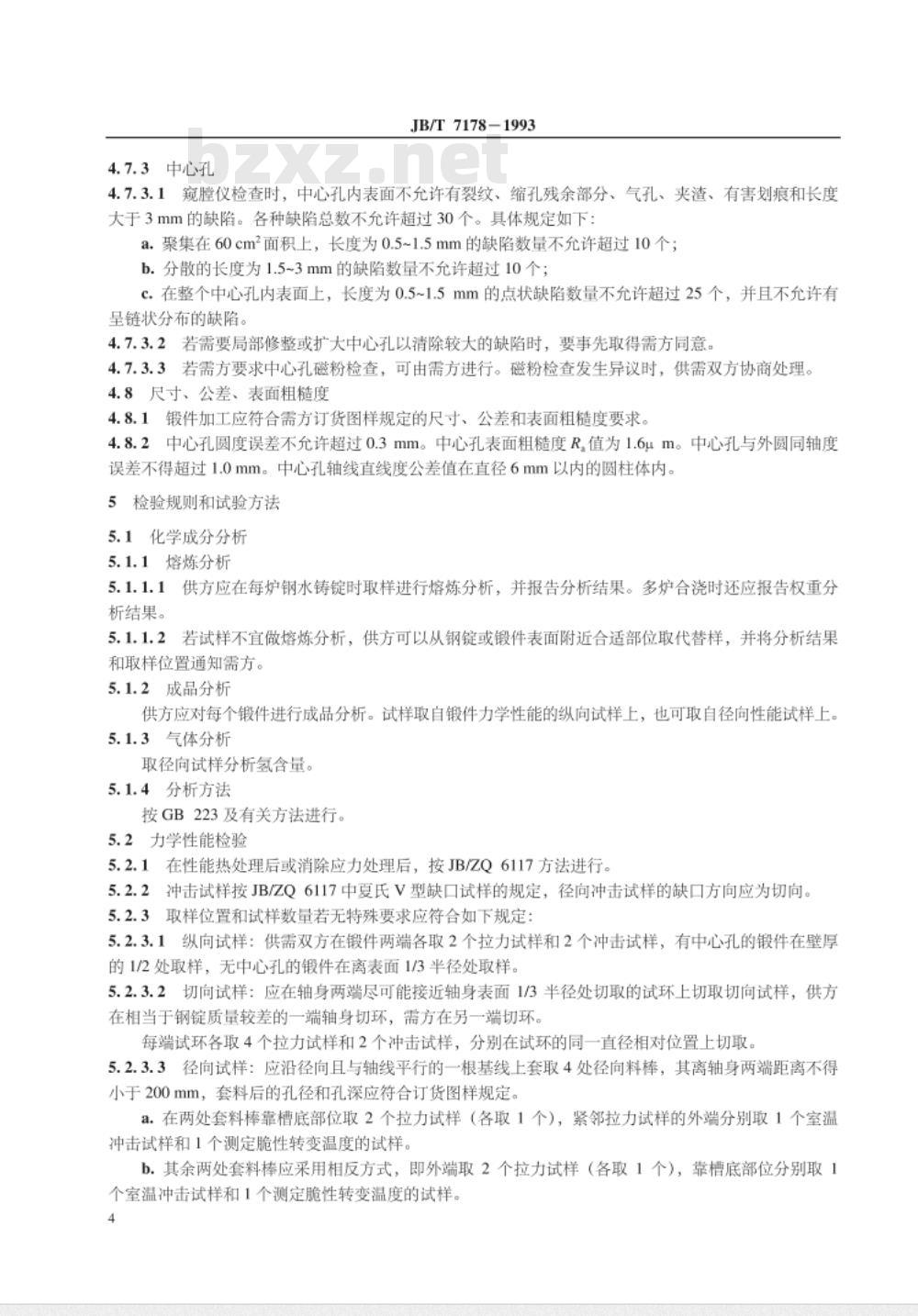

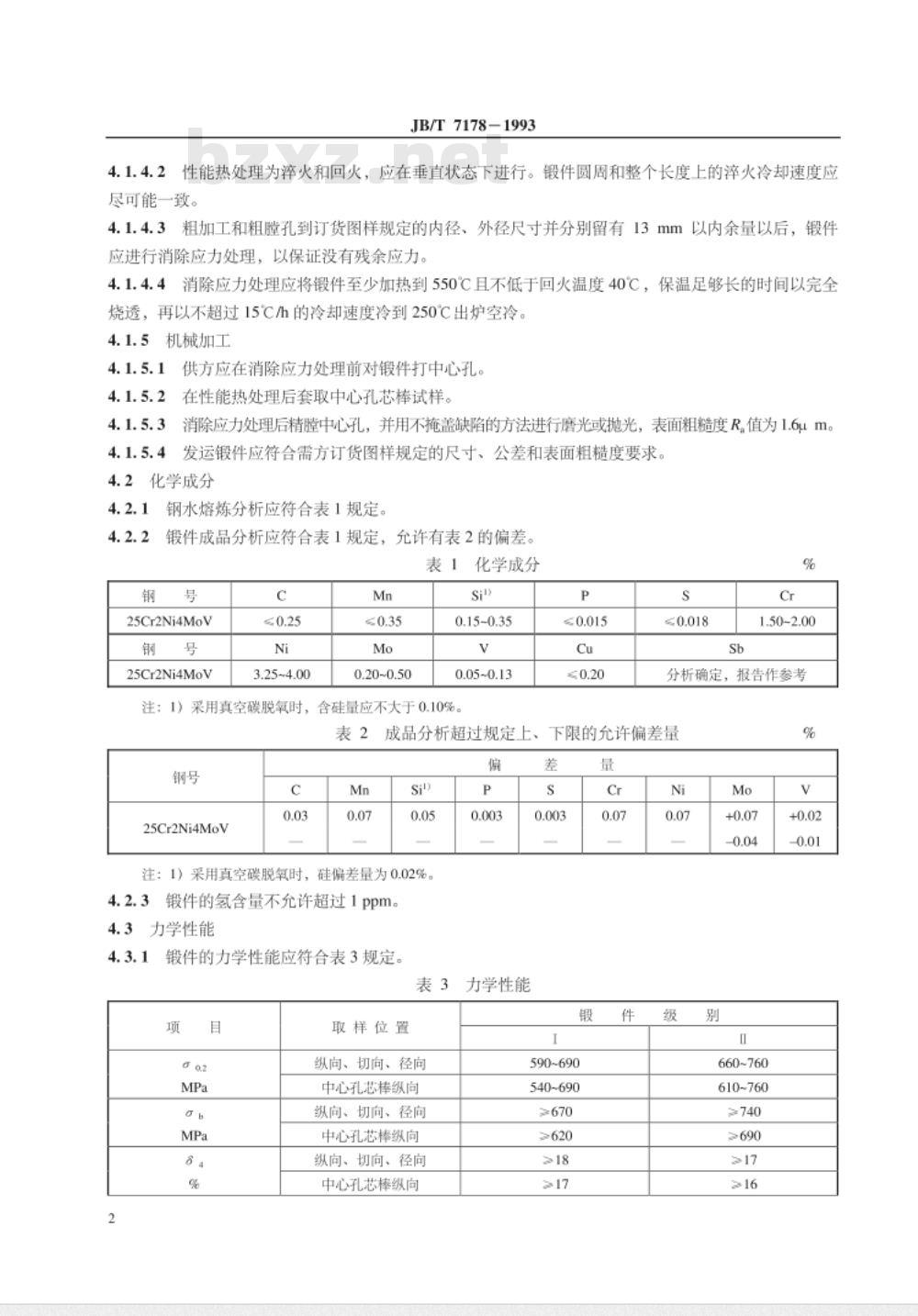

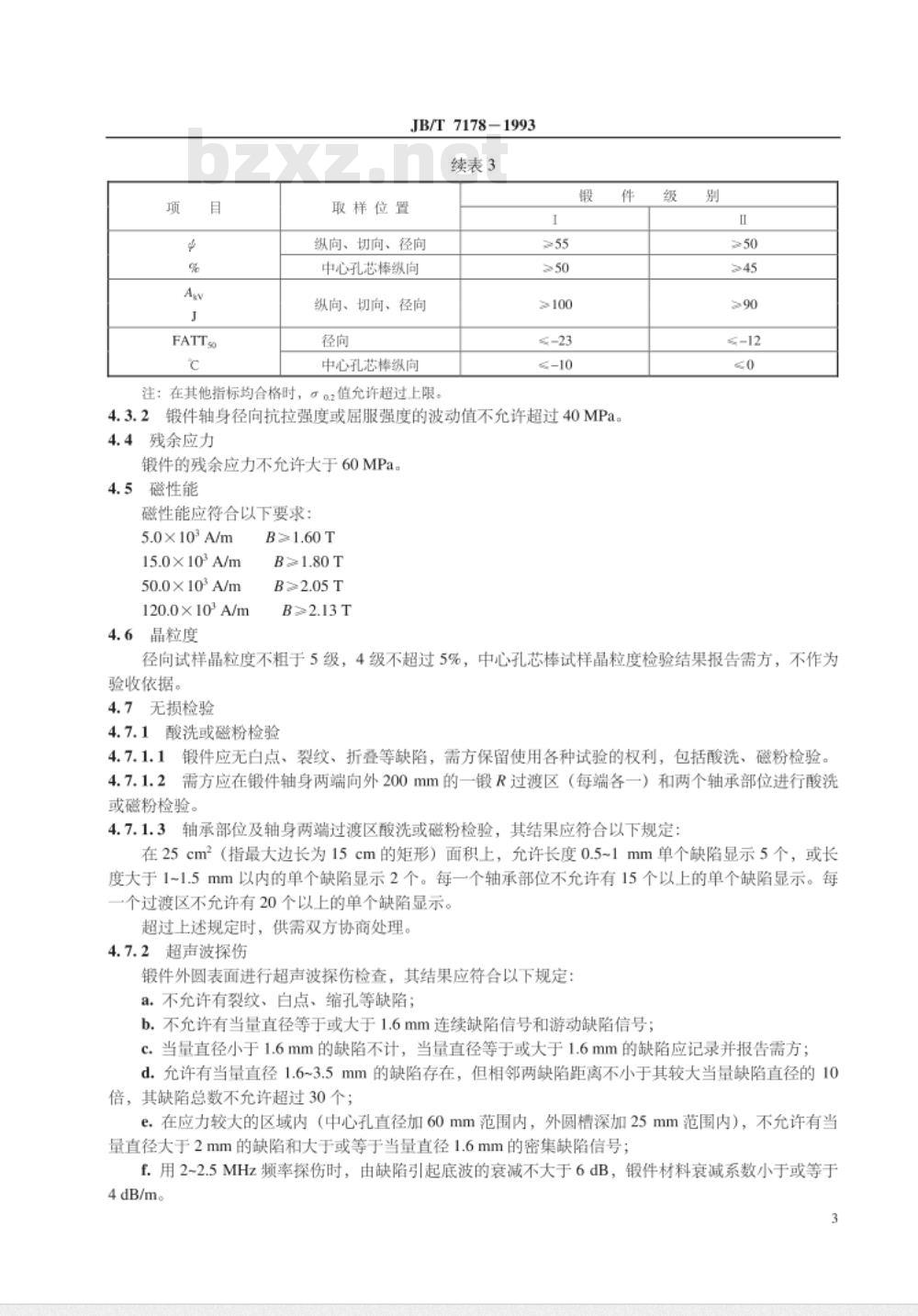

中华人民共和国机械行业标准 JB/T 7178-1993 300~600MW汽轮发电机 转子锻件技术条件 1993-09-21 发布 1994-07-01 实施 1 主题内容与适用范围 本标准规定了300~600MW汽轮发电机转子用真空处理合金钢锻件的技术要求、检验规则、试验方法、合格证书及标志等。本标准适用于300~600MW汽轮发电机转子用真空处理合金钢锻件的订货、制造与检验。 2 规范性引用文件 本标准引用了以下文件： - GB 223 钢铁及合金化学分析方法 - GB 6394 金属平均晶粒度测定方法 - JB 1581 汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法 - JB/ZQ 6157 直流冲击法确定材料直流磁性的试验方法 - JB/ZQ 6101 锻钢件的磁粉检验方法 - JB/ZQ 6117 钢制品的力学性能试验方法 3 订货要求 需方应在订货合同或技术协议书中，写明采用的标准、锻件级别、钢号、相应的技术要求和检验项目，以及其他附加说明。锻件级别和钢号应在图样上按如下标注：钢号 锻件级别×本标准编号。 3.1 需方应提供标明力学性能试验试样位置的粗加工图样（必要时提供精加工尺寸）。 4 技术要求 4.1 制造工艺 4.1.1 冶炼和浇注 锻件用钢应采用钢包精炼或电渣重熔冶炼，经需方同意也可采用保证质量的其他方法冶炼。在铸锭前或铸锭时，钢水应经过真空除气。 4.1.2 锻造 钢锭的上、下端应有足够的切除量，以保证锻件无缩孔和不允许的偏析。锻件应在有足够能力的锻压机上锻造，以保证锻件的整个截面充分锻透。 4.1.3 圆角 在锻件直径变化的不同台阶过渡处应保留相应的圆角。 4.1.4 热处理 锻后热处理为正火和回火。锻件圆周和整个长度上的火冷却速度应尽可能一致。 4.1.5 机械加工 供方应在消除应力处理前对锻件打中心孔，并进行必要的磨光或抛光处理。 4.2 化学成分 钢水熔炼分析应符合表1规定，锻件成品分析应符合表1规定，允许有表2的偏差。锻件的氢含量不允许超过1ppm。 4.3 力学性能 锻件的力学性能应符合表3规定。 表3 力学性能 项目 | 抗拉强度 (MPa) | 伸长率 (%) | 冲击韧性 (J) ---|---|---|--- 纵向、切向、径向 | ≥670 | >18 | >50 中心孔芯棒纵向 | ≥620 | >17 | >45 4.4 检验规则 检验项目包括化学成分分析、力学性能、磁粉检验等，所有检验均应按照标准规定执行。 5 验收及合格证书 产品检验合格后，需出具合格证书，标明符合所有技术要求。 6 标志和包装 本标准规定了产品的标志和包装要求。 本标准由中华人民共和国机械工业部发布，适用于300~600MW汽轮发电机转子用真空处理合金钢锻件的订货、制造和检验。
