【机械行业标准(JB)】 机床用滚动直线导轮副 安装连接尺寸

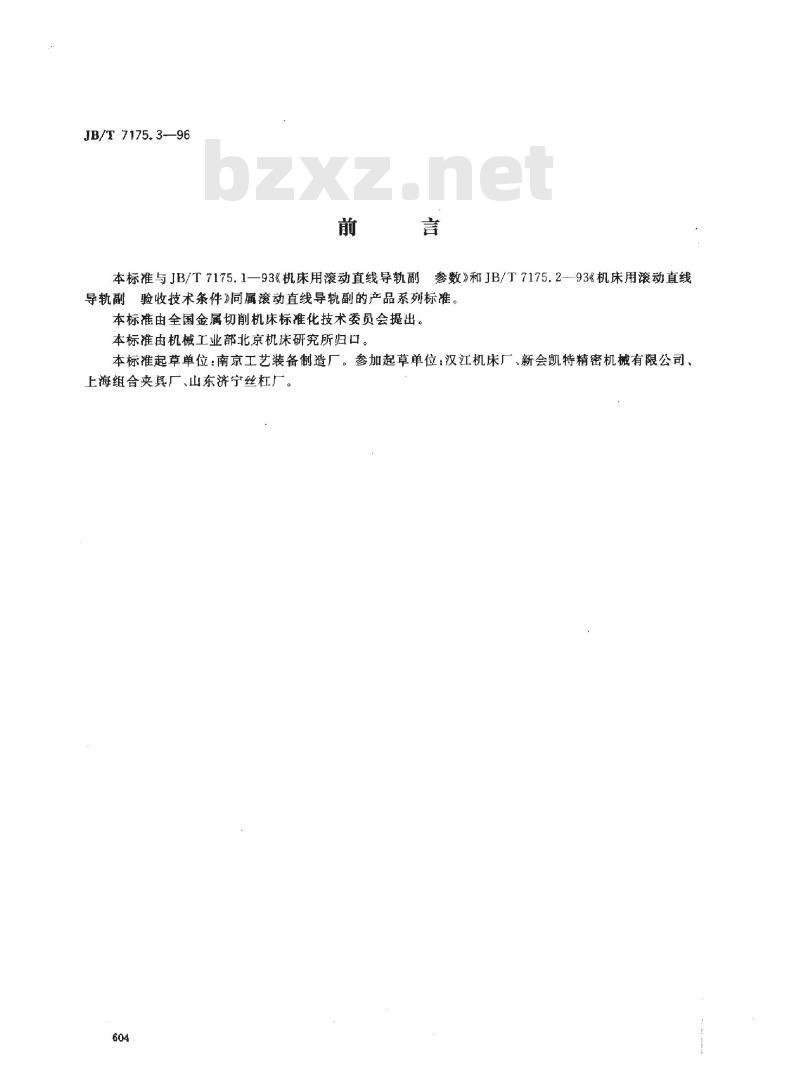

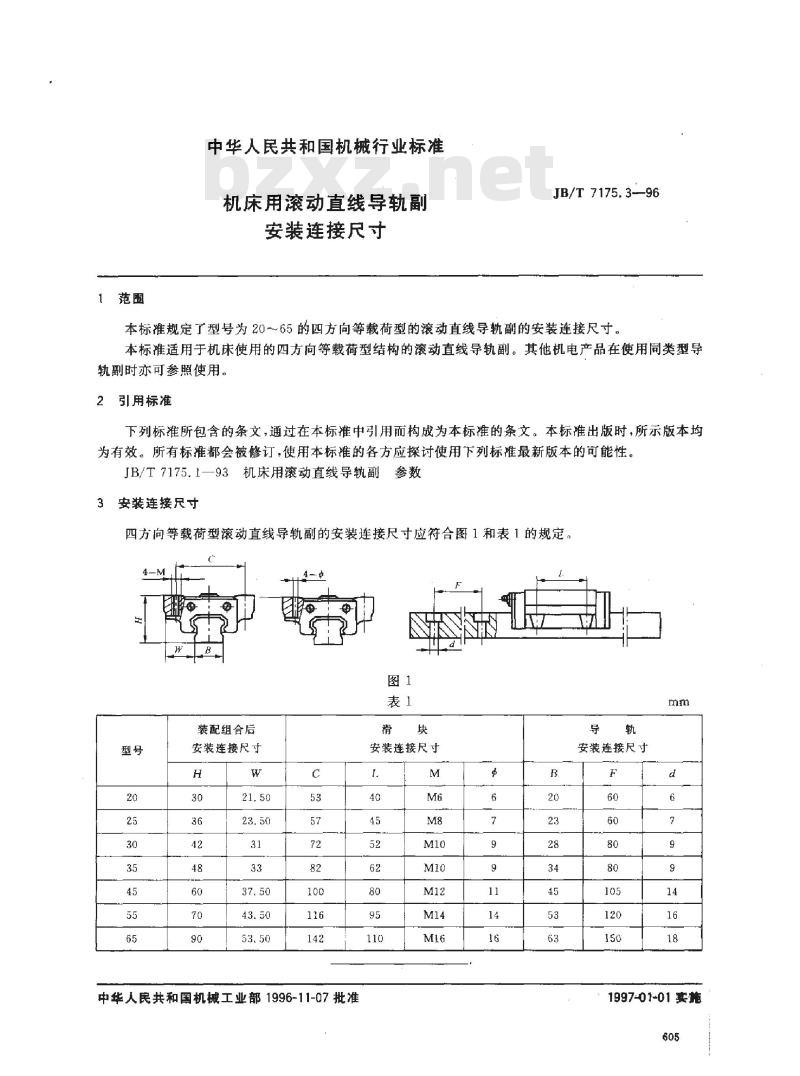

中华人民共和国机械行业标准 JB/T 7175.3-96 机床用滚动直线导轨副 安装连接尺寸 1997-01-01 实施 前言 本标准与JB/T 7175.1-93《机床用滚动直线导轨副参数》和JB/T 7175.2-93《机床用滚动直线导轨副验收技术条件》同属滚动直线导轨副的产品系列标准。本标准由全国金属切削机床标准化技术委员会提出，由机械工业部北京机床研究所归口。本标准起草单位：南京工艺装备制造厂。参与起草单位：汉江机床厂、新会凯特精密机械有限公司、上海组合夹具厂、山东济宁丝杠厂。 1 范围 本标准规定了型号为20～65的四方向等载荷型滚动直线导轨副的安装连接尺寸。适用于机床使用的四方向等载荷型结构的滚动直线导轨副。其他机电产品在使用类型导轨副时亦可参照使用。 2 规范性引用文件 本标准引用了以下文件： - JB/T 7175.1-93《机床用滚动直线导轨副参数》 3 安装连接尺寸 四方向等载荷型滚动直线导轨副的安装连接尺寸应符合图1和表1的规定。 图1 表1 安装连接尺寸 | 型号 | 25 | 30 | 35 | 45 | 55 | 65 | |------|----|----|----|----|----|----| | H | 30 | 36 | 42 | 48 | 60 | 70 | | W | 21.50 | 23.50 | 31 | 33 | 37.50 | 43.50 | | C | 53 | 57 | 72 | 82 | 100 | 116 | 滑块安装连接尺寸： | 型号 | 40 | 45 | 52 | 62 | 80 | 95 | 110 | |------|----|----|----|----|----|----|------| | M | M6 | M8 | M10 | M10 | M12 | M14 | M16 | | B | 20 | 23 | 28 | 34 | 45 | 53 | 63 | 导轨安装连接尺寸： | 型号 | 60 | 60 | 80 | 80 | 105 | 120 | 150 | |------|----|----|----|----|-----|-----|------| | F | 60 | 60 | 80 | 80 | 105 | 120 | 150 | | D | 6 | 7 | 9 | 9 | 14 | 16 | 16 | 本标准由机械工业部于1996年11月7日批准，1997年1月1日实施。
