【机械行业标准(JB)】 柴油机喷油泵柱塞偶件 性能试验方法

中华人民共和国机械行业标准
JB/T7173.2-93
柴油机喷油泵柱塞偶件
性能试验方法
1993-11-21发布
中华人民共和国机械工业部
1994-03-01实施

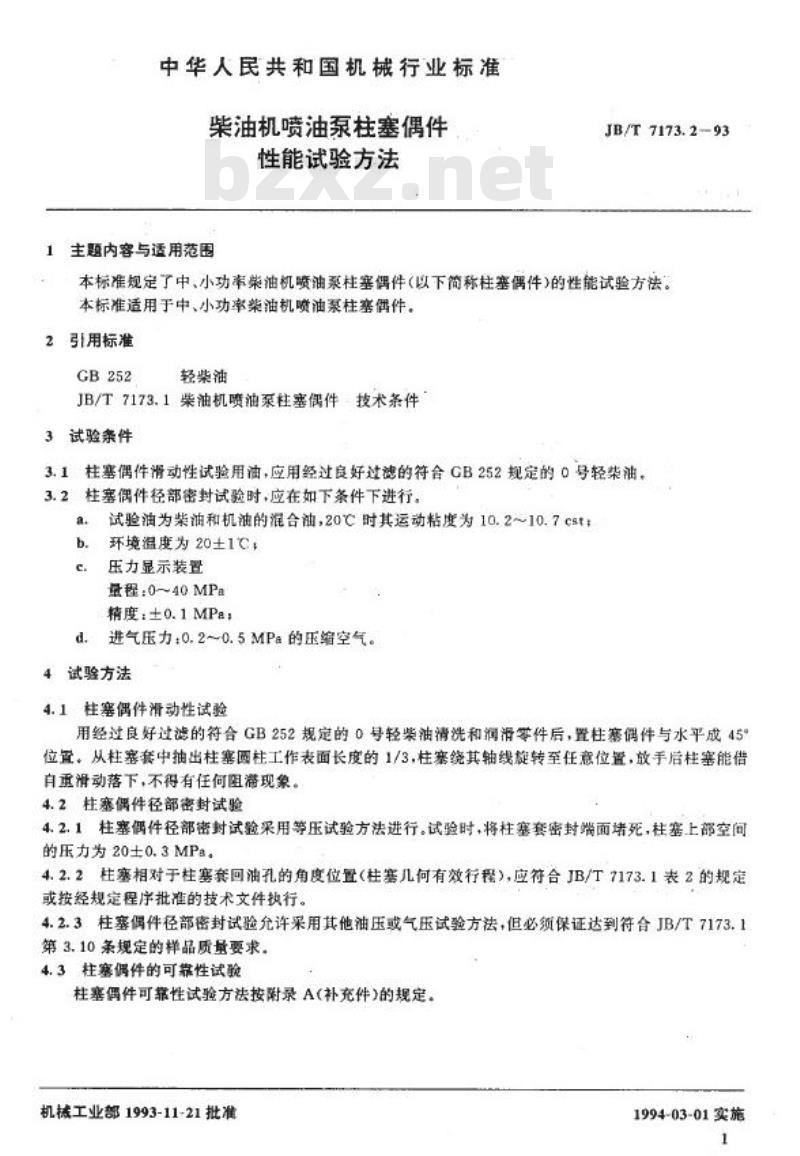

中华人民共和国机械行业标准
柴油机喷油泵柱塞偶件
性能试验方法
1主题内容与适用范围
JB/T 7173.2-93
本标准规定了中、小功率案油机喷油票柱塞偶件(以下简称柱塞偶件)的性能试验方法。本标准适用于中、小功率柴油机喷油累柱塞偶件。2引用标准
轻柴油
JB/T7173.1柴油机喷油泵柱塞偶件·技术条件3试验条件
3.1柱塞偶件滑动性试验用润，应用经过良好过滤的符合GB252规定的0号轻柴油，3.2柱塞偶件径部密封试验时，应在如下条件下进行。试验油为柴油和机油的混合油，20℃时其运动粘度为10.2～10.7cst：a.
环境温度为20±1℃；
压力显示装置
量程：0~40MPa
精度：±0.1MPa：
d，进气压力：0.2~0.5MPa的压缩空气。4试验方法
4.1、柱塞偶件滑动性试验
用经过良好过滤的符合GB252规定的0号轻柴油清洗和润滑零件后，置柱塞偶件与水平成45°位置，从柱塞套中抽出柱塞柱工作表面长度的1/3，柱塞绕其轴线旋转至任意位置，放手后桂塞能借自重滑动落下，不得有任何阻滞现象。4.2柱塞偶件径部密封试验
4.2.1柱塞偶件径部密封试验采用等压试验方法进行。试验时，将柱塞套密封端面堵死，柱塞上部空间的压力为20士0.3MPa。
4.2.2柱寒相对于柱塞套回油孔的角度位置（柱赛几何有效行程），应符合JB/T7173.1表2的规定或按经规定程序批准的技术文件执行，4.2.3柱塞偶件径部密封试验允许采用其他油压或气压试验方法，但必须保证达到符合JB/T7173.1第3.10条规定的样品质量要求。4.3柱塞偶件的可靠性试验
柱塞偶件可靠性试验方法按附录A(补充件)的规定机械工业部1993-11-21批准
1994-03-01实施
A1试验样本
JB/T 7173.293

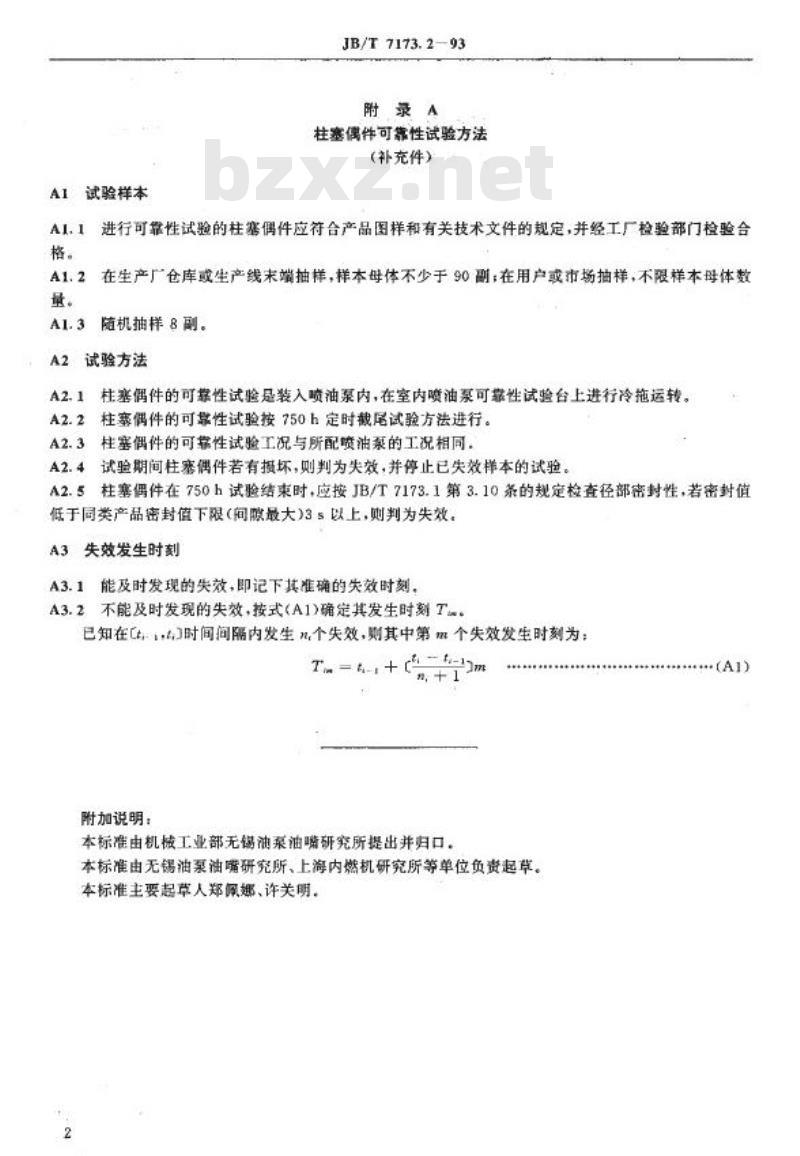

附录A此内容来自标准下载网
柱塞偶件可靠性试验方法
(补充件）
进行可靠性试验的柱塞偶件应符合产品图样和有关技术文件的规定，并经工厂检验部门检验合在生产广仓库或生产线末端抽样，样本母体不少于90副：在用户或市场拍样，不限样本母体数随机抽样8副。
A2试验方法
A2.1柱塞偶件的可靠性试验是装入喷油泵内，在室内喷油泵可靠性试验台上进行冷拖运转。A2.2柱塞偶件的可掌性试验按750h定时截尾试验方法进行。A2.3柱塞偶件的可靠性试验工况与所配喷油票的工况相同。A2.4试验期间柱寒偶件若有损坏，则判为失效，并停止已失效样本的试验。A2.5柱塞偶件在750h试验结束时，应按JB/T7173.1第3.10条的规定检查径部密封性，若密封值低于同类产品密封值下限（间酸最大)3s以上，则判为失效。A3失效发生时刻
A3.1能及时发现的失效，即记下其准确的失效时刻。A3.2不能及时发现的失效，按式(A1)确定其发生时刻T已知在(t,t,3时间间隔内发生n个失效，则其中第m个失效发生时刻为：To= t- +
附加说明：
-t, -- t,1-
本标准由机械工业部无锡油泵油嘴研究所提出并归口。本标准由无锡油泵油嘴研究所、上海内燃机研究所等单位负责起草。本标准主要起草人郑阀娜、许关明。2
..(A1)
