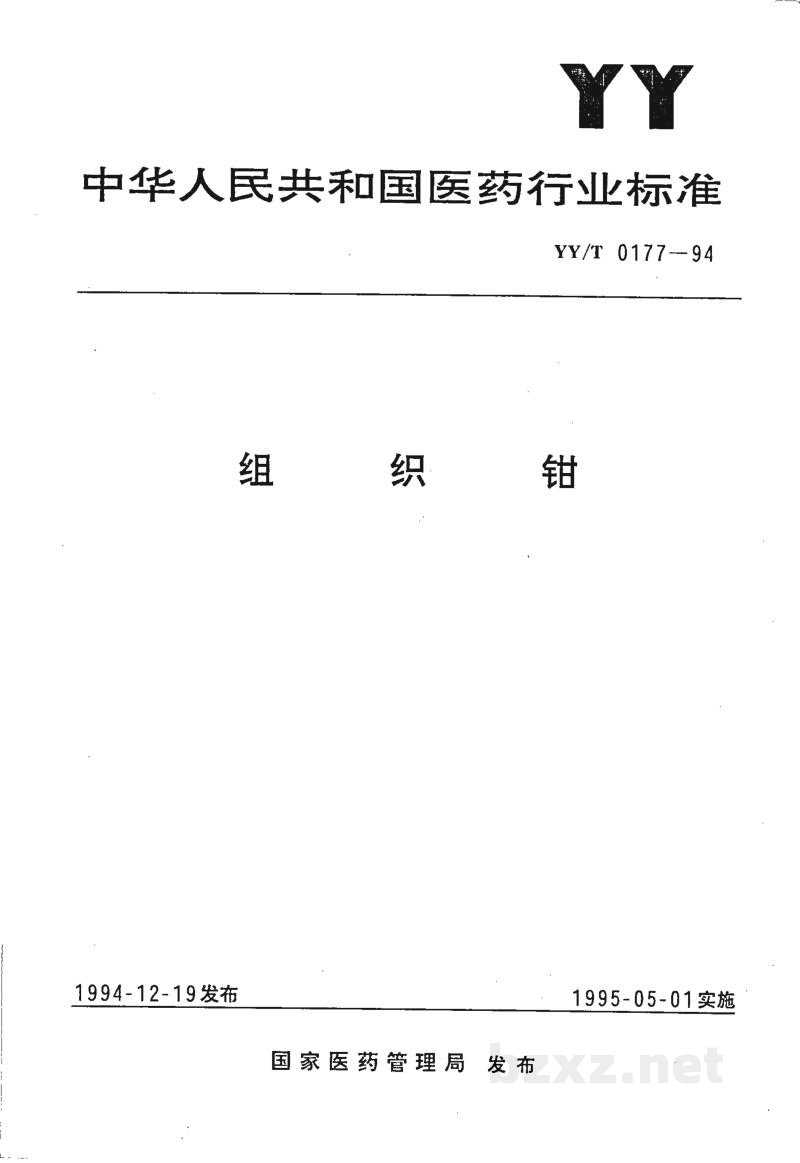

标准简介/下载中华人民共和国医药行业标准
YY/T 0177—94
组织钳
1994-12-19发布 1995-05-01实施
国家医药管理局 发 布
中华人民共和国医药行业标准
YY/T 0177-94
组 织 钳

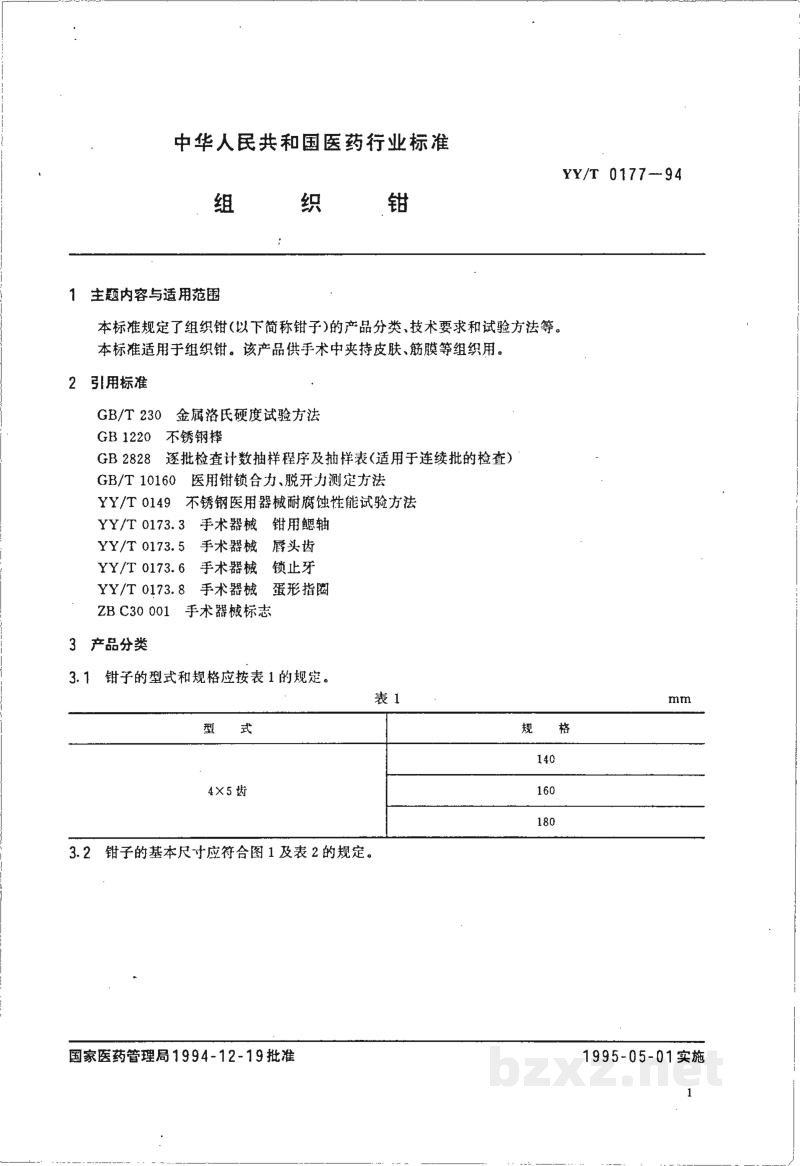

1 主题内容与适用范围
本标准规定了组织钳(以下简称钳子)的产品分类、技术要求和试验方法等。
本标准适用于组织钳。该产品供手术中夹持皮肤、筋膜等组织用。
2 引用标准
- GB/T 230 金属洛氏硬度试验方法
- GB 1220 不锈钢棒
- GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
- GB/T 10160 医用钳锁合力、脱开力测定方法
- YY/T 0149 不锈钢医用器械耐腐蚀性能试验方法
- YY/T 0173.3 手术器械 钳用螺轴
- YY/T 0173.5 手术器械 唇头齿
- YY/T 0173.6 手术器械 锁止牙
- YY/T 0173.8 手术器械 蛋形指圈
- ZB C30 001 手术器械标志
3 产品分类
3.1 钳子的型式和规格应按表1的规定。
| 表1 mm | |
|---|---|
| 型 式 | 规 格 |
| 4×5齿 |
140 |
| 160 | |
| 180 | |

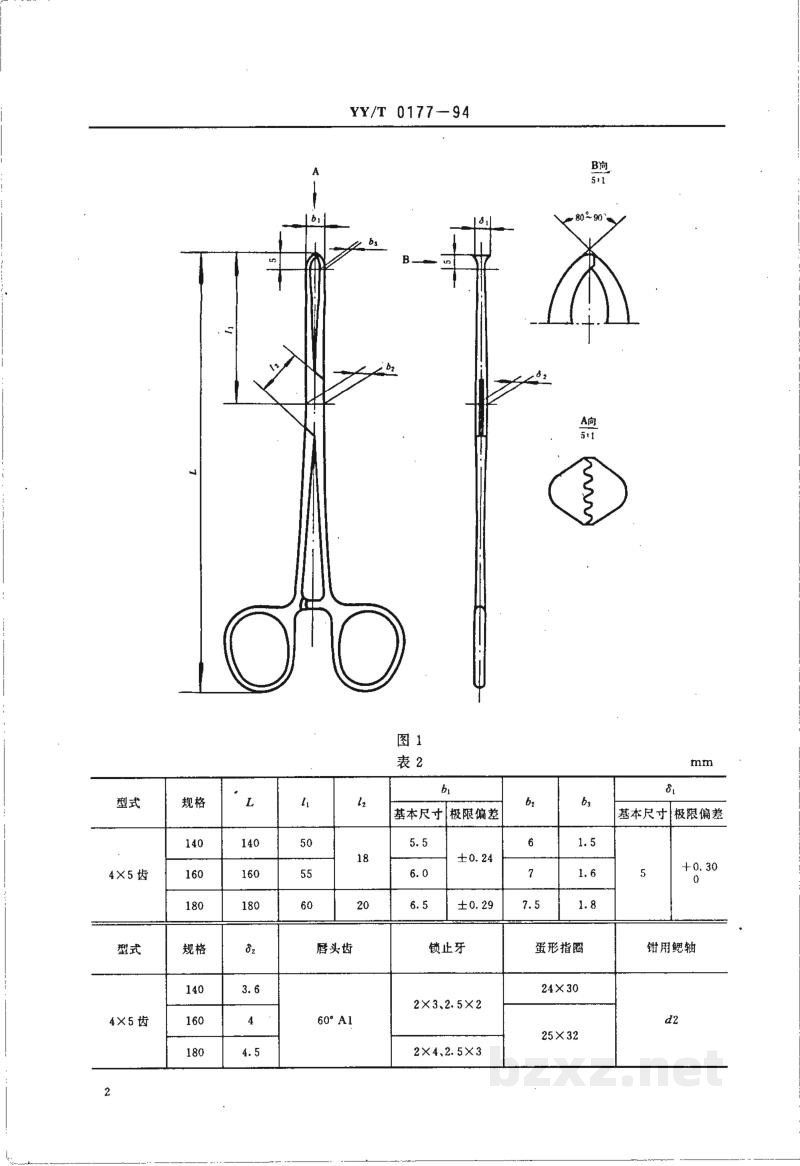

3.2 钳子的基本尺寸应符合图1及表2的规定。
图 1
[图片]
表 2
mm
| 型式 | 规格 | $L$ | $l_1$ | $l_2$ | $b_1$ | $b_2$ | $b_3$ | $\delta_1$ | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 基本尺寸 | 极限偏差 | 基本尺寸 | 极限偏差 | |||||||
| 4×5 齿 | 140 | 140 | 50 | 18 | 5.5 | ± 0.24 | 6 | 1.5 | 5 | +0.30 0 |
| 160 | 160 | 55 | 6.0 | 7 | 1.6 | |||||
| 180 | 180 | 60 | 20 | 6.5 | ± 0.29 | 7.5 | 1.8 | |||
| 型式 | 规格 | $\delta_2$ | 唇头齿 | 锁止牙 | 蛋形指圈 | 钳用靶轴 |
|---|---|---|---|---|---|---|
| 4×5 齿 | 140 | 3.6 | $60^\circ A1$ | 2×3, 2.5×2 | 24×30 | $d_2$ |
| 160 | 4 | 25×32 | ||||
| 180 | 4.5 | 2×4, 2.5×3 |
