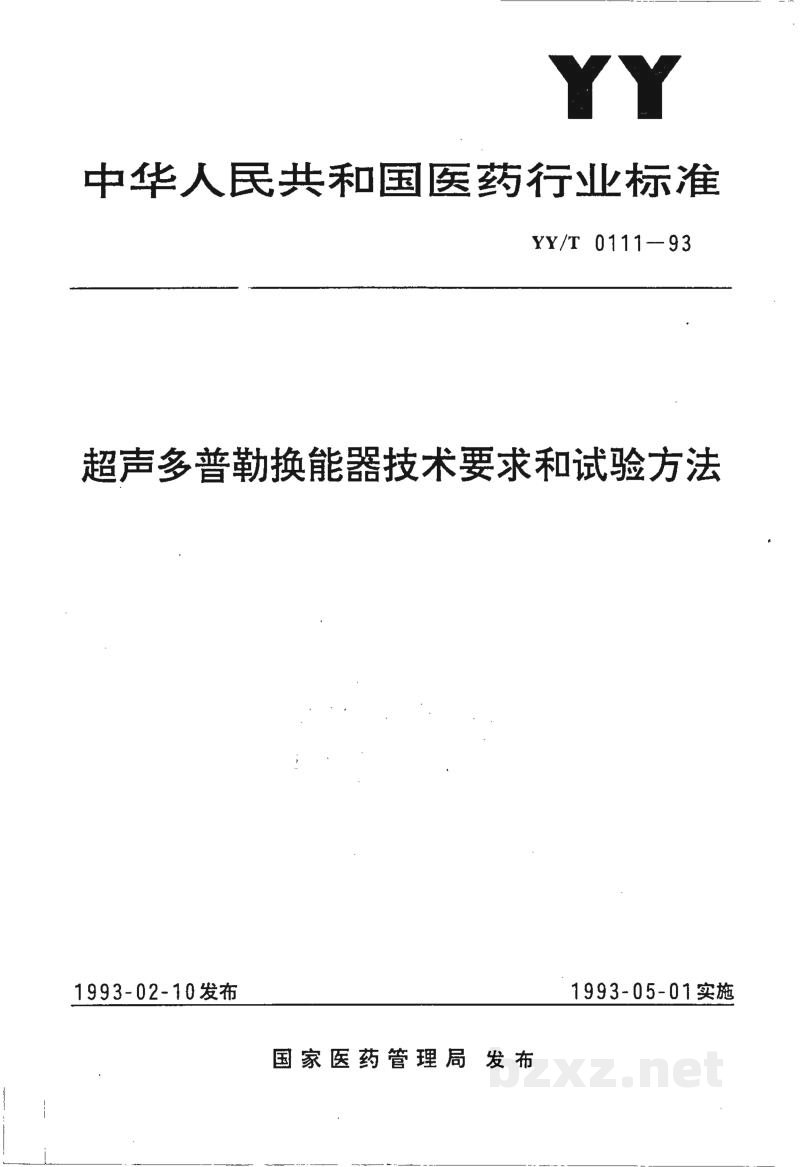

标准简介/下载中华人民共和国医药行业标准
YY/T 0111—93
超声多普勒换能器技术要求和试验方法
| 1993-02-10发布 | 1993-05-01实施 |
国家医药管理局 发布

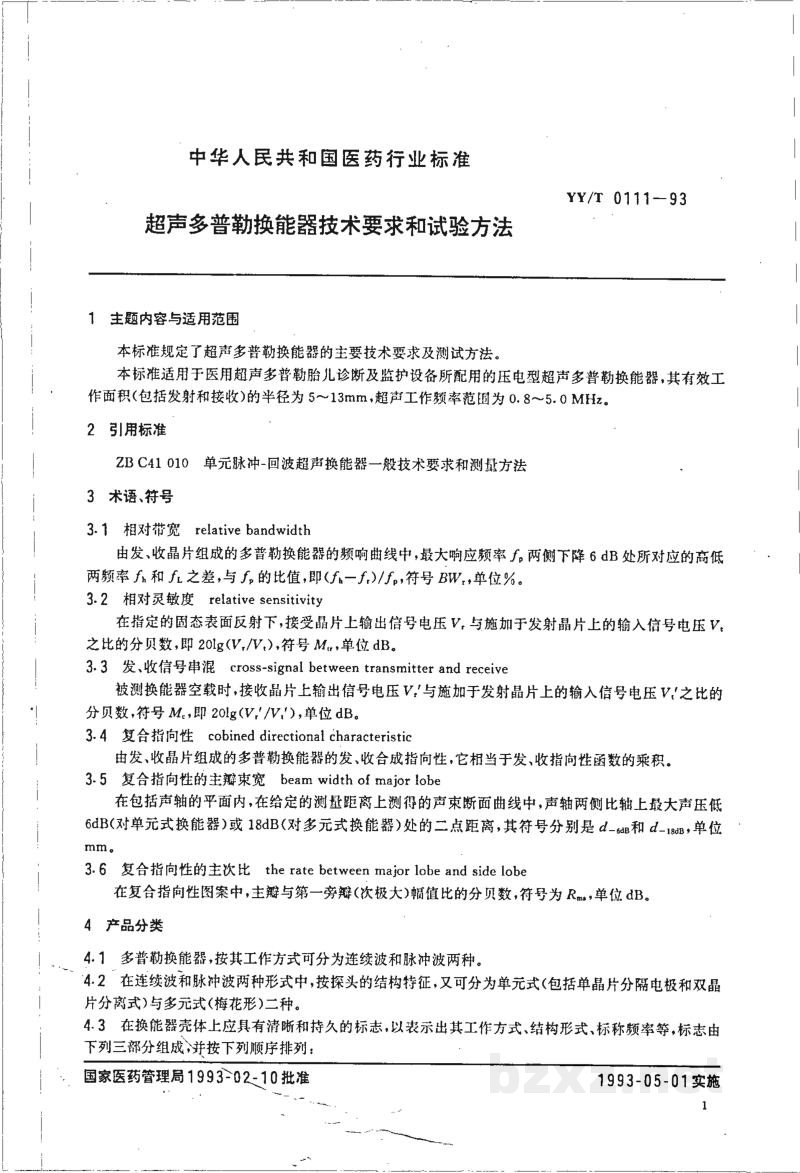

中华人民共和国医药行业标准
YY/T 0111-93
超声多普勒换能器技术要求和试验方法
1 主题内容与适用范围
本标准规定了超声多普勒换能器的主要技术要求及测试方法。
本标准适用于医用超声多普勒胎儿诊断及监护设备所配用的压电型超声多普勒换能器，其有效工作面积(包括发射和接收)的半径为5～13mm,超声工作频率范围为0.8～5.0 MHz。
2 引用标准
ZB C41 010 单元脉冲-回波超声换能器一般技术要求和测量方法
3 术语、符号
3.1 相对带宽 relative bandwidth
由发、收晶片组成的多普勒换能器的频响曲线中，最大响应频率 fp 两侧下降6 dB处所对应的高低两频率 fL 和 fH 之差，与 fp 的比值，即 (fH-fL) / fp,符号BW,单位%。
3.2 相对灵敏度 relative sensitivity
在指定的固态表面反射下，接受晶片上输出信号电压 Vr 与施加于发射晶片上的输入信号电压 Vt 之比的分贝数，即 20lg(Vr/Vt) ,符号 Ms,单位dB。
3.3 发、收信号串混 cross-signal between transmitter and receive
被测换能器空载时，接收晶片上输出信号电压 V'r与施加于发射晶片上的输入信号电压 Vt'之比的分贝数,符号 Mc,即 20lg(V'r/Vt') ,单位dB。
3.4 复合指向性 cobined directional characteristic
由发、收晶片组成的多普勒换能器的发、收合成指向性,它相当于发、收指向性函数的乘积。
3.5 复合指向性的主瓣束宽 beam width of major lobe
在包括声轴的平面内，在给定的测量距离上测得的声束断面曲线中，声轴两侧比轴上最大声压低6dB(对单元式换能器)或18dB(对多元式换能器)处的二点距离,其符号分别是 d-6dB 和 d-18dB,单位mm。
3.6 复合指向性的主次比 the rate between major lobe and side lobe
在复合指向性图案中,主瓣与第一旁瓣(次极大)幅值比的分贝数,符号为 Rm/s,单位dB。
4 产品分类
4.1 多普勒换能器，按其工作方式可分为连续波和脉冲波两种。
4.2 在连续波和脉冲波两种形式中,按探头的结构特征,又可分为单元式(包括单晶片分隔电极和双晶片分离式)与多元式(梅花形)二种。
4.3 在换能器壳体上应具有清晰和持久的标志，以表示出其工作方式、结构形式、标称频率等，标志由下列三部分组成,并按下列顺序排列:

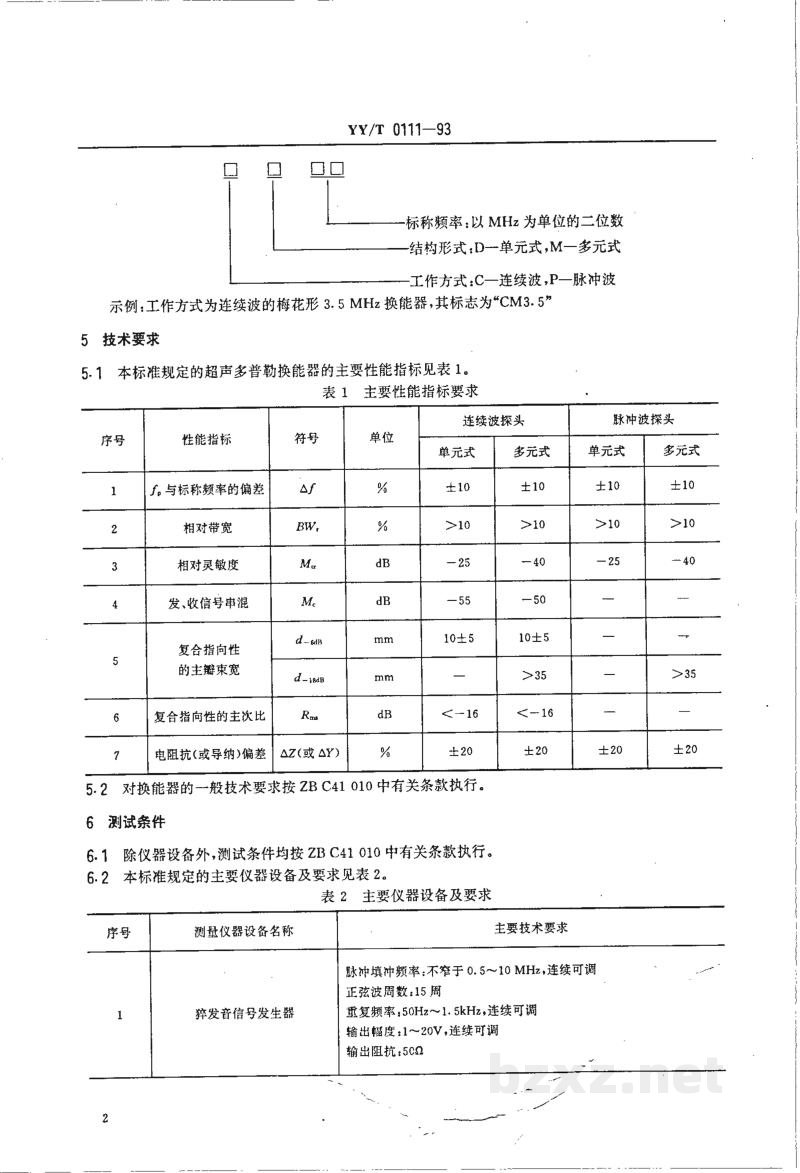

YY/T 0111—93
[图片]标称频率：以MHz为单位的二位数
结构形式：D——单元式，M——多元式
工作方式：C——连续波，P——脉冲波
示例：工作方式为连续波的梅花形3.5 MHz换能器，其标志为“CM3.5”
5 技术要求
5.1 本标准规定的超声多普勒换能器的主要性能指标见表1。
表1 主要性能指标要求
| 序号 | 性能指标 | 符号 | 单位 | 连续波探头 | 脉冲波探头 | ||
|---|---|---|---|---|---|---|---|
| 单元式 | 多元式 | 单元式 | 多元式 | ||||
| 1 | $f_0$与标称频率的偏差 | $\Delta f$ | % | $\pm 10$ | $\pm 10$ | $\pm 10$ | $\pm 10$ |
| 2 | 相对带宽 | $BW_r$ | % | >10 | >10 | >10 | >10 |
| 3 | 相对灵敏度 | $M_s$ | dB | -25 | -40 | -25 | -40 |
| 4 | 发、收信号串混 | $M_c$ | dB | -55 | -50 | — | — |
| 5 | 复合指向性 的主瓣束宽 |
$d_{-6dB}$ | mm | $10 \pm 5$ | $10 \pm 5$ | — | — |
| $d_{-14dB}$ | mm | — | >35 | — | >35 | ||
| 6 | 复合指向性的主次比 | $R_{ma}$ | dB | < -16 | < -16 | — | — |
| 7 | 电阻抗(或导纳)偏差 | $\Delta Z$(或$\Delta Y$) | % | $\pm 20$ | $\pm 20$ | $\pm 20$ | $\pm 20$ |
5.2 对换能器的一般技术要求按ZB C41 010中有关条款执行。
6 测试条件
6.1 除仪器设备外，测试条件均按ZB C41 010中有关条款执行。
6.2 本标准规定的主要仪器设备及要求见表2。
表2 主要仪器设备及要求
| 序号 | 测量仪器设备名称 | 主要技术要求 |
|---|---|---|
| 1 | 猝发音信号发生器 | 脉冲填冲频率：不等于0.5~10 MHz，连续可调 正弦波周数：15周 重复频率：50Hz~1.5kHz，连续可调 输出幅度：1~20V，连续可调 输出阻抗：$50\Omega$ |
