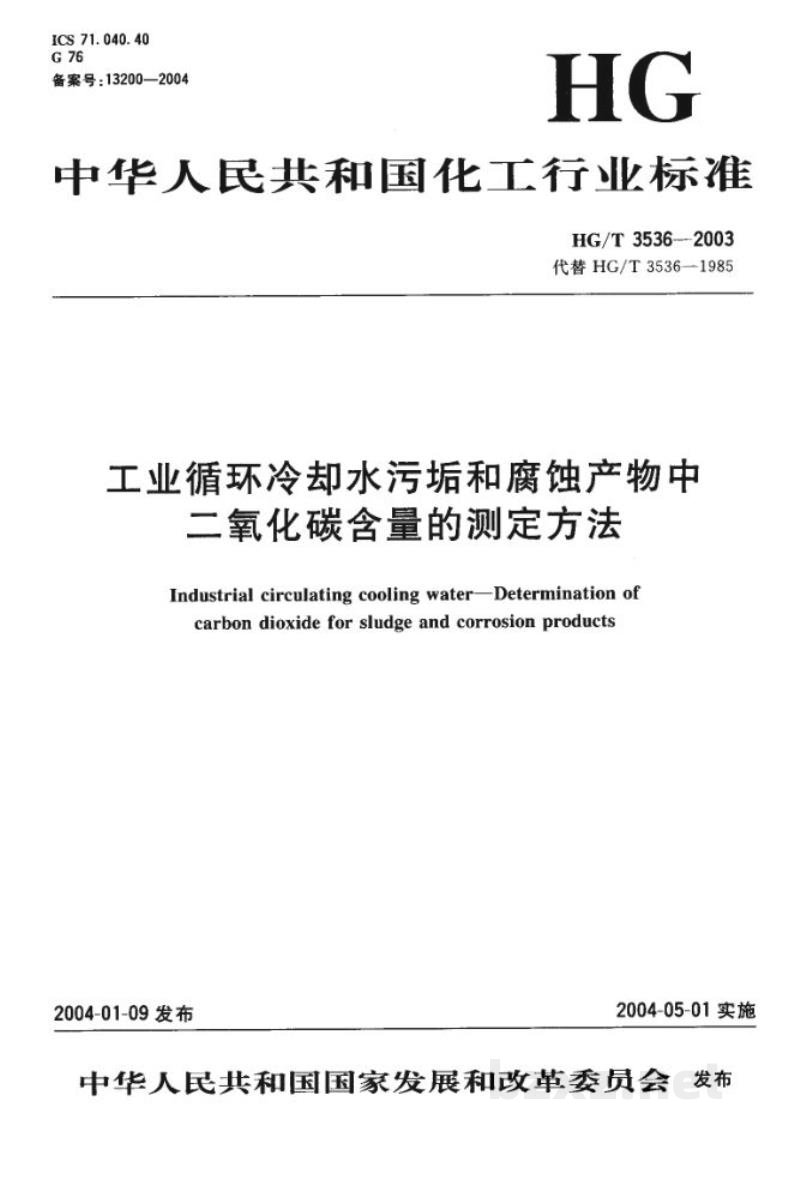

【化工标准】 工业循环冷却水污垢和腐蚀产物中二氧化碳含量的测定方法

中华人民共和国化工行业标准

HG/T 3536—2003

代替 HG/T 3536—1985

工业循环冷却水污垢和腐蚀产物中
二氧化碳含量的测定方法

Industrial circulating cooling water—Determination of carbon dioxide for sludge and corrosion products

2004-01-09 发布 2004-05-01 实施

中华人民共和国国家发展和改革委员会 发布

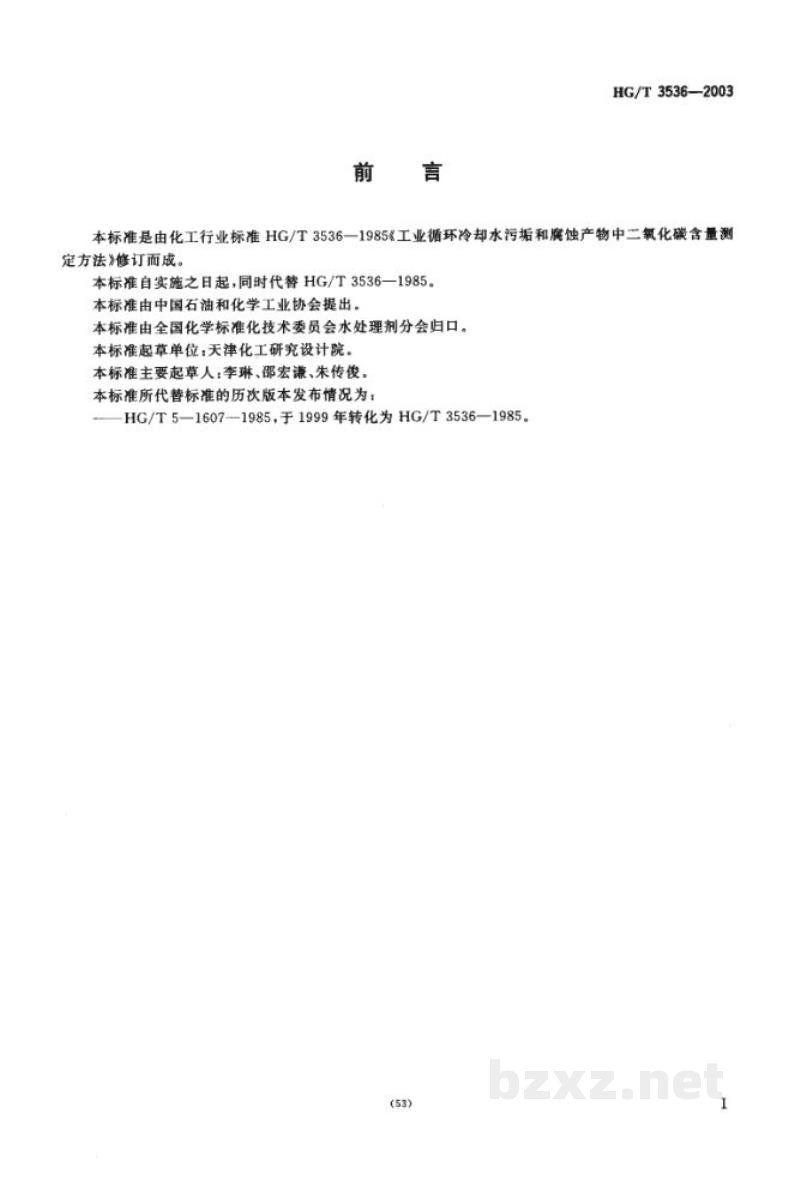

前 言

本标准是由化工行业标准 HG/T 3536—1985《工业循环冷却水污垢和腐蚀产物中二氧化碳含量测定方法》修订而成。

本标准自实施之日起，同时代替 HG/T 3536—1985。

本标准由中国石油和化学工业协会提出。

本标准由全国化学标准化技术委员会水处理剂分会归口。

本标准起草单位：天津化工研究设计院。

本标准主要起草人：李琳、邵宏谦、朱传俊。

本标准所代替标准的历次版本发布情况为：

——HG/T 5—1607—1985，于 1999 年转化为 HG/T 3536—1985。

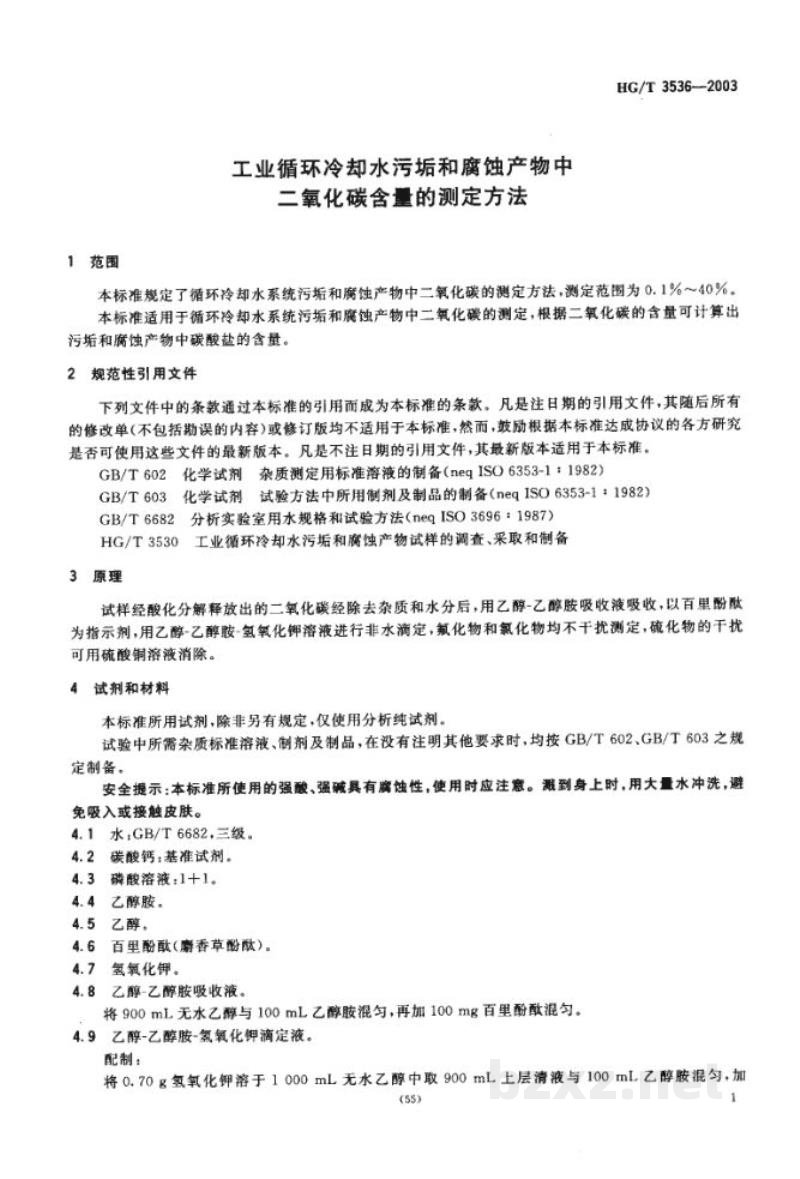

工业循环冷却水污垢和腐蚀产物中
二氧化碳含量的测定方法

1 范围

本标准规定了循环冷却水系统污垢和腐蚀产物中二氧化碳的测定方法，测定范围为0.1%～40%。

本标准适用于循环冷却水系统污垢和腐蚀产物中二氧化碳的测定，根据二氧化碳的含量可计算出炉垢和腐蚀产物中碳酸盐的含量。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 602 化学试剂 杂质测定用标准溶液的制备(neq ISO 6353-1 : 1982)

GB/T 603 化学试剂 试验方法中所用制剂及制品的制备(neq ISO 6353-1 : 1982)

GB/T 6682 分析实验室用水规格和试验方法(neq ISO 3696 : 1987)

HG/T 3530 工业循环冷却水污垢和腐蚀产物试样的调查、采取和制备

3 原理

试样经酸化分解释放出的二氧化碳经除去杂质和水分后，用乙醇-乙醇胺吸收液吸收，以百里酚酞为指示剂，用乙醇-乙醇胺-氢氧化钾溶液进行非水滴定，氟化物和氯化物均不干扰测定，硫化物的干扰可用硫酸铜溶液消除。

4 试剂和材料

本标准所用试剂，除非另有规定，仅使用分析纯试剂。

试验中所需杂质标准溶液、制剂及制品，在没有注明其他要求时，均按GB/T 602、GB/T 603之规定制备。

安全提示：本标准所使用的强酸、强碱具有腐蚀性，使用时应注意。溅到身上时，用大量水冲洗，避免吸入或接触皮肤。

4.1 水；GB/T 6682，三级。

4.2 碳酸钙；基准试剂。

4.3 磷酸溶液：1+1。

4.4 乙醇胺。

4.5 乙醇。

4.6 百里酚酞（麝香草酚酞）。

4.7 氢氧化钾。

4.8 乙醇-乙醇胺吸收液。

将900 mL无水乙醇与100 mL乙醇胺混匀，再加100 mg百里酚酞混匀。

4.9 乙醇-乙醇胺-氢氧化钾滴定液。

配制：

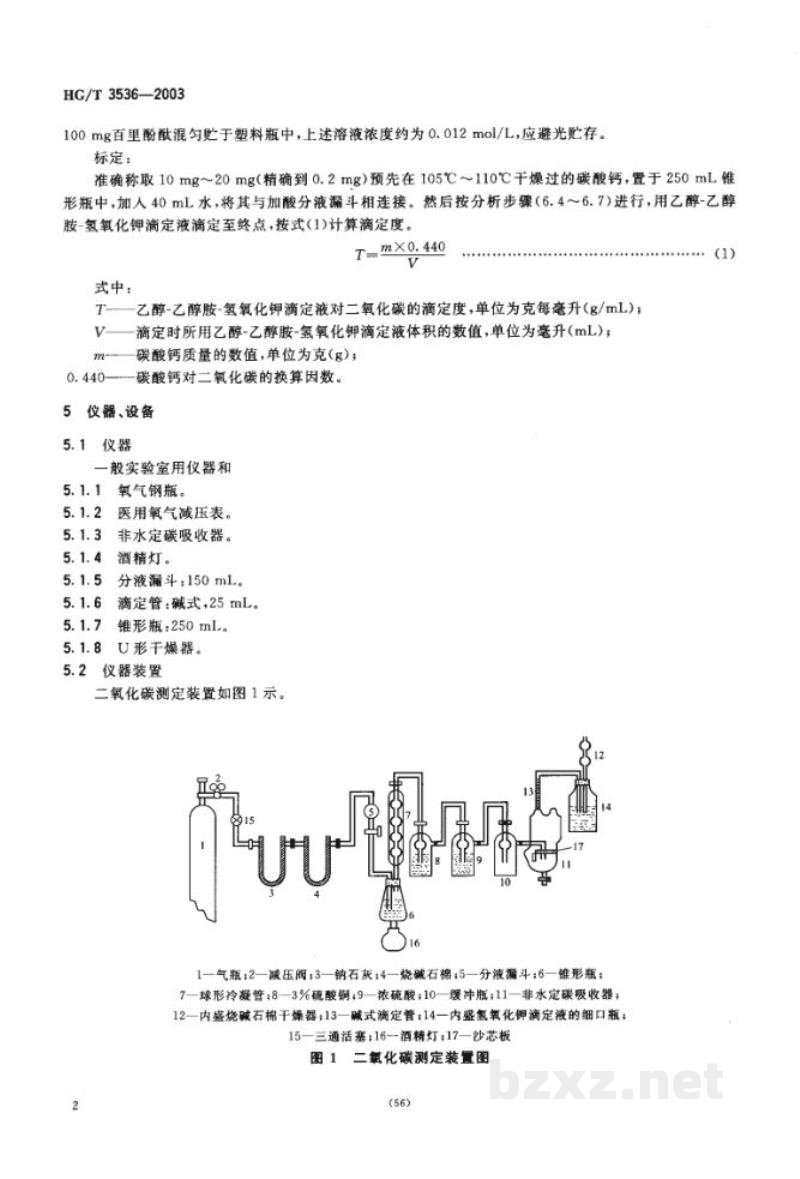

将0.70 g氢氧化钾溶于1 000 mL无水乙醇中取900 mL上层清液与100 mL乙醇胺混匀，加
