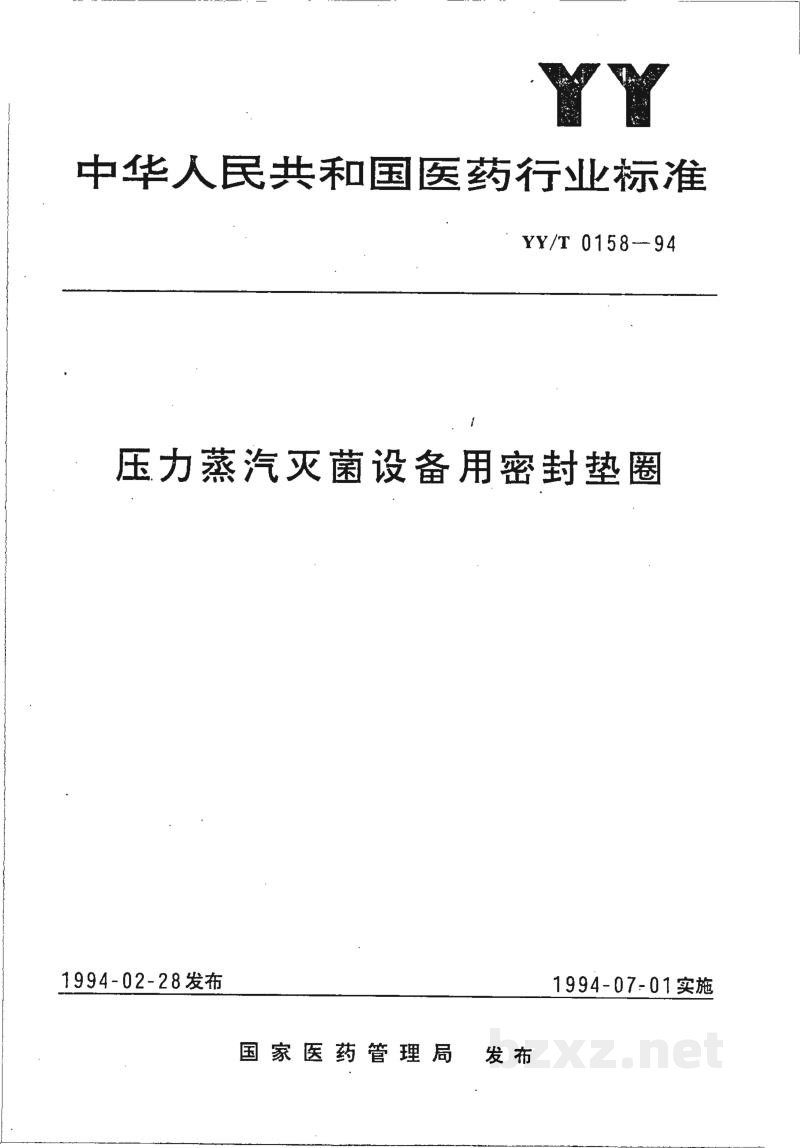

标准简介/下载中华人民共和国医药行业标准
YY/T 0158—94
压力蒸汽灭菌设备用密封垫圈
1994-02-28发布 1994-07-01实施
国家医药管理局 发布

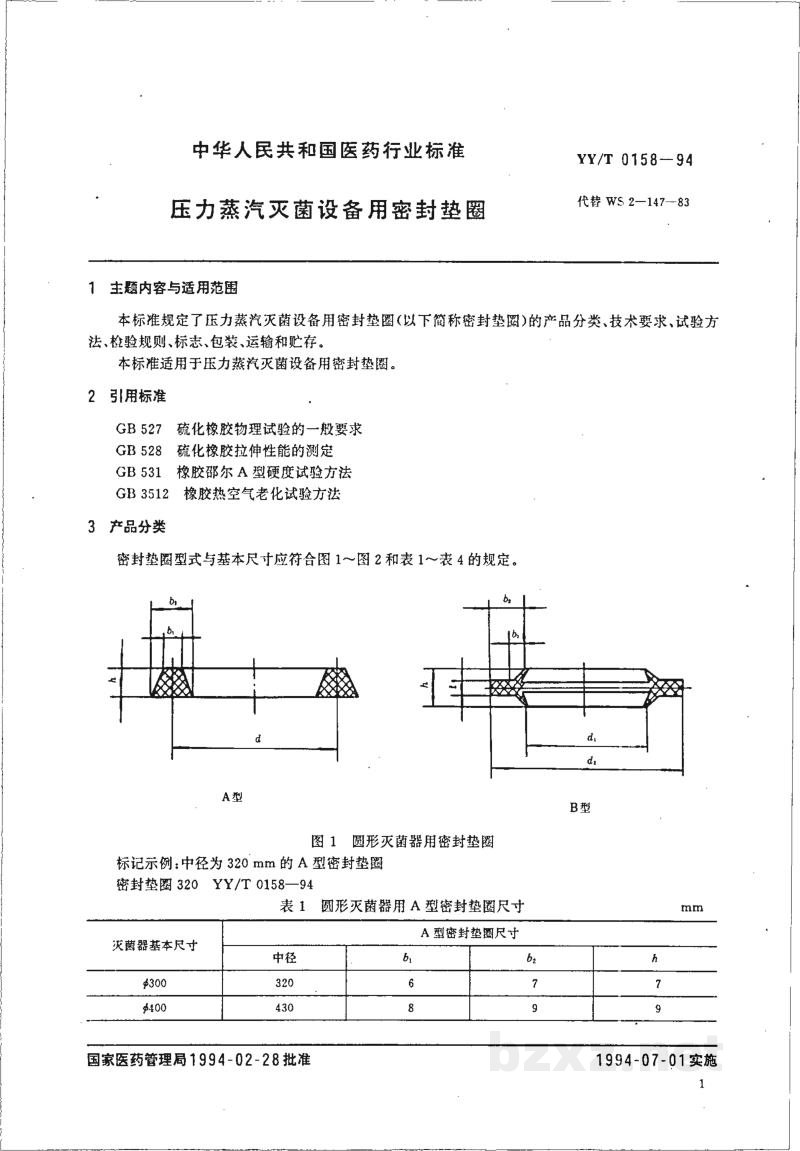

中华人民共和国医药行业标准
压力蒸汽灭菌设备用密封垫圈YY/T 0158-94
代替 WS 2—147—83
1 主题内容与适用范围
本标准规定了压力蒸汽灭菌设备用密封垫圈(以下简称密封垫圈)的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于压力蒸汽灭菌设备用密封垫圈。
2 引用标准
- GB 527 硫化橡胶物理试验的一般要求
- GB 528 硫化橡胶拉伸性能的测定
- GB 531 橡胶邵尔A型硬度试验方法
- GB 3512 橡胶热空气老化试验方法
3 产品分类
密封垫圈型式与基本尺寸应符合图1～图2和表1～表4的规定。
[图片]A型 B型
图1 圆形灭菌器用密封垫圈
标记示例：中径为320mm的A型密封垫圈
密封垫圈 320 YY/T 0158—94
| 表1 圆形灭菌器用A型密封垫圈尺寸 mm | ||||
|---|---|---|---|---|
| 灭菌器基本尺寸 | A型密封垫圈尺寸 | |||
| 中径 | $b_1$ | $b_2$ | $h$ | |
| $\phi 300$ | 320 | 6 | 7 | 7 |
| $\phi 400$ | 430 | 8 | 9 | 9 |
mm

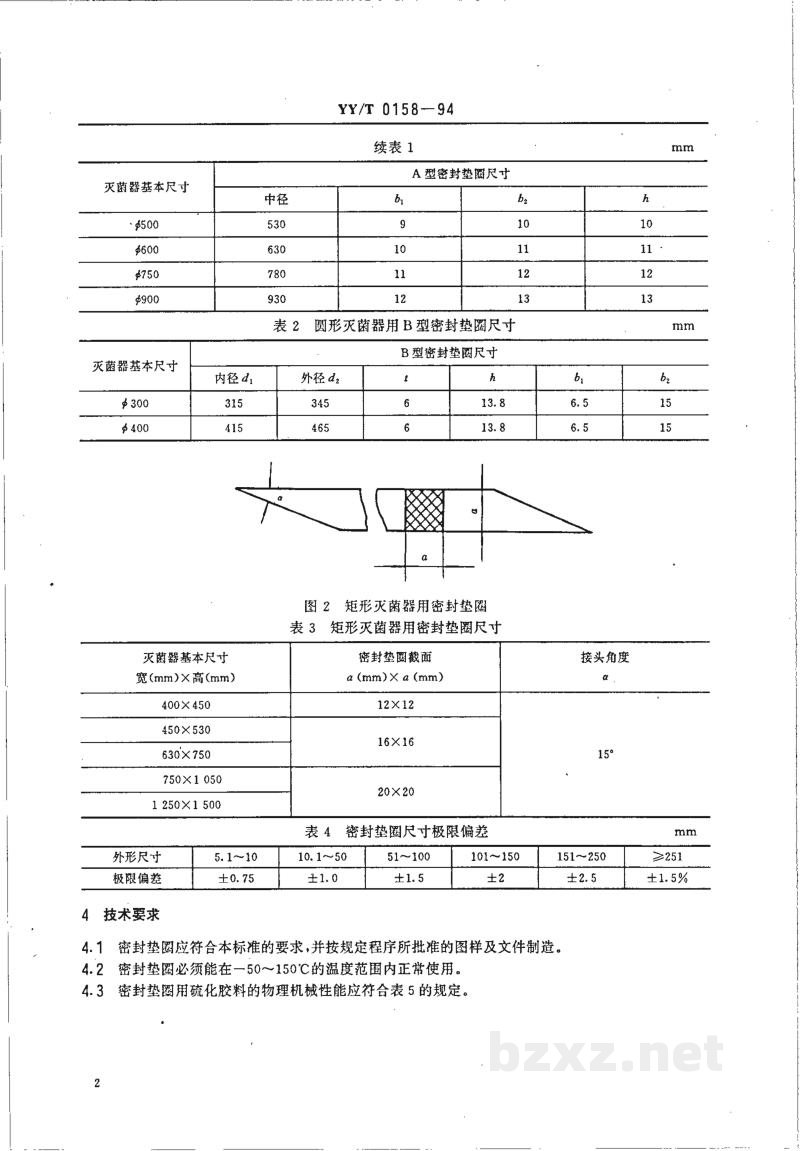

续表 1
| 灭菌器基本尺寸 | A型密封圈尺寸 | |||
|---|---|---|---|---|
| 中径 | $b_1$ | $b_2$ | $h$ | |
| φ500 | 530 | 9 | 10 | 10 |
| φ600 | 630 | 10 | 11 | 11 |
| φ750 | 780 | 11 | 12 | 12 |
| φ900 | 930 | 12 | 13 | 13 |
| 表 2 圆形灭菌器用B型密封圈尺寸 mm | ||||||
|---|---|---|---|---|---|---|
| 灭菌器基本尺寸 | B型密封圈尺寸 | |||||
| 内径 $d_1$ | 外径 $d_2$ | $t$ | $h$ | $b_1$ | $b_2$ | |
| φ300 | 315 | 345 | 6 | 13.8 | 6.5 | 15 |
| φ400 | 415 | 465 | 6 | 13.8 | 6.5 | 15 |
[图片]
图 2 矩形灭菌器用密封垫圈
| 表 3 矩形灭菌器用密封圈尺寸 | ||
|---|---|---|
| 灭菌器基本尺寸 宽(mm)×高(mm) |
密封圈截面 $a$ (mm) × $a$ (mm) |
接头角度 $\alpha$ |
| 400×450 | 12×12 | $15^\circ$ |
| 450×630 | 16×16 | |
| 630×750 | ||
| 750×1 050 | 20×20 | |
| 1 250×1 500 | ||
| 表 4 密封圈尺寸极限偏差 mm | ||||||
|---|---|---|---|---|---|---|
| 外形尺寸 | $5.1\sim10$ | $10.1\sim50$ | $51\sim100$ | $101\sim150$ | $151\sim250$ | $\ge 251$ |
| 极限偏差 | $\pm0.75$ | $\pm1.0$ | $\pm1.5$ | $\pm2$ | $\pm2.5$ | $\pm1.5\%$ |
4 技术要求
4.1 密封圈应符合本标准的要求，并按规定程序所批准的图样及文件制造。
4.2 密封圈必须能在 $-50 \sim 150^\circ\text{C}$ 的温度范围内正常使用。

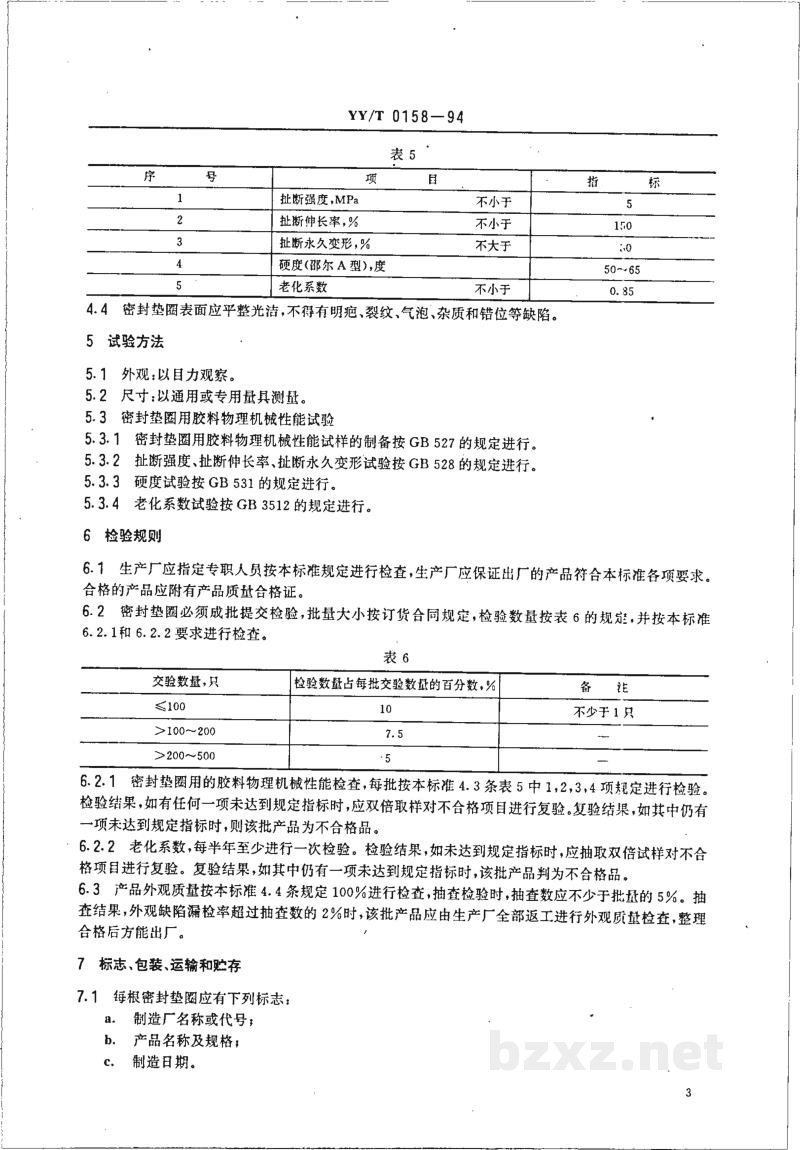

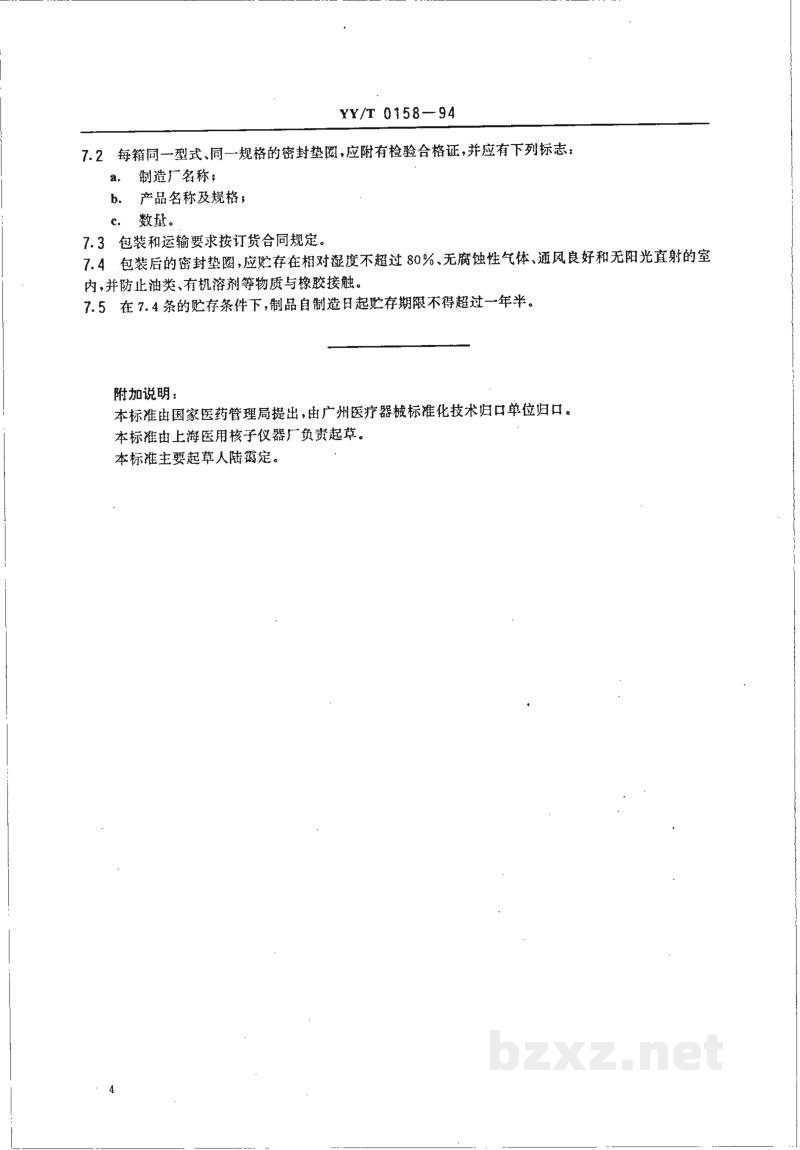

4.3 密封圈用硫化胶料的物理机械性能应符合表5的规定。
