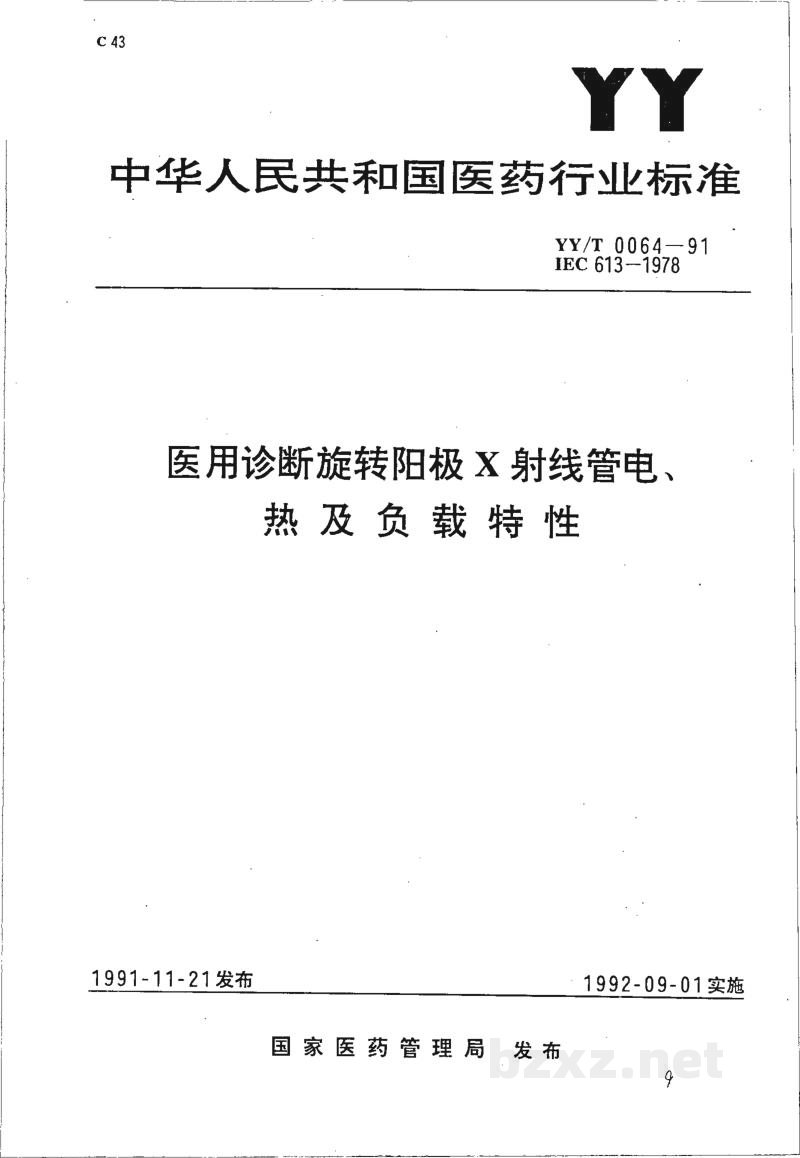

标准简介/下载中华人民共和国医药行业标准
YY/T 0064—91
IEC 613-1978
医用诊断旋转阳极X射线管电、
热及负载特性
1991-11-21发布 1992-09-01实施
国家医药管理局 发布

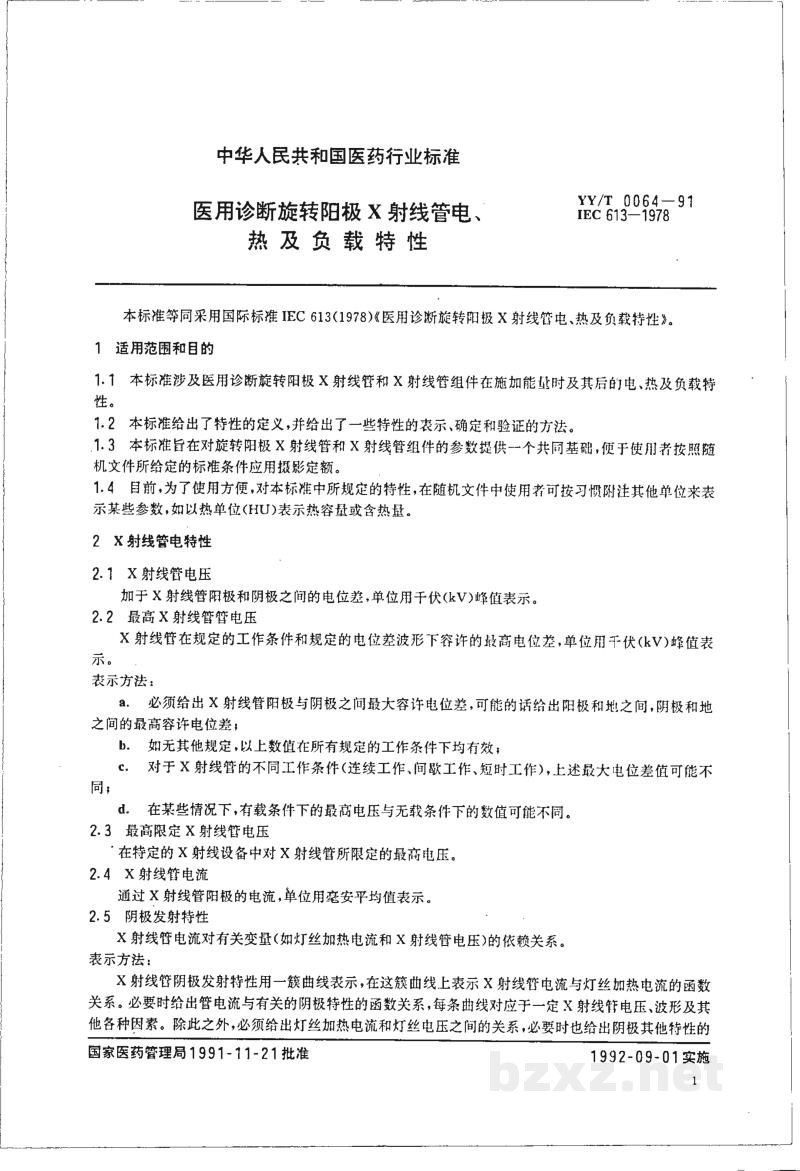

中华人民共和国医药行业标准
医用诊断旋转阳极X射线管电、
热及负载特性
YY/T 0064-91
IEC 613—1978
本标准等同采用国际标准 IEC 613(1978)《医用诊断旋转阳极X射线管电、热及负载特性》。
1 适用范围和目的
1.1 本标准涉及医用诊断旋转阳极X射线管和X射线管组件在施加能量时及其后的电、热及负载特性。
1.2 本标准给出了特性的定义，并给出了一些特性的表示、确定和验证的方法。
1.3 本标准旨在对旋转阳极X射线管和X射线管组件的参数提供一个共同基础，便于使用者按照随机文件所给定的标准条件应用摄影定额。
1.4 目前，为了使用方便，对本标准中所规定的特性，在随机文件中使用者可按习惯附注其他单位来表示某些参数，如以热单位(HU)表示热容量或含热量。
2 X射线管电特性
2.1 X射线管电压
加于X射线管阳极和阴极之间的电位差，单位用千伏(kV)峰值表示。
2.2 最高X射线管电压
X射线管在规定的工作条件和规定的电位差波形下容许的最高电位差，单位用千伏(kV)峰值表示。
表示方法：
- 必须给出X射线管阳极与阴极之间最大容许电位差，可能的话给出阳极和地之间，阴极和地之间的最高容许电位差；
- 如无其他规定，以上数值在所有规定的工作条件下均有效；
- 对于X射线管的不同工作条件(连续工作、间歇工作、短时工作)，上述最大电位差值可能不同；
- 在某些情况下，有载条件下的最高电压与无载条件下的数值可能不同。
2.3 最高限定X射线管电压
在特定的X射线设备中对X射线管所限定的最高电压。
2.4 X射线管电流
通过X射线管阳极的电流，单位用毫安平均值表示。
2.5 阴极发射特性
X射线管电流对有关变量(如灯丝加热电流和X射线管电压)的依赖关系。
表示方法：
X射线管阴极发射特性用一簇曲线表示，在这簇曲线上表示X射线管电流与灯丝加热电流的函数关系。必要时给出管电流与有关的阴极特性的函数关系，每条曲线对应于一定X射线管电压、波形及其他各种因素。除此之外，必须给出灯丝加热电流和灯丝电压之间的关系，必要时也给出阴极其他特性的
YY/T 0064—91

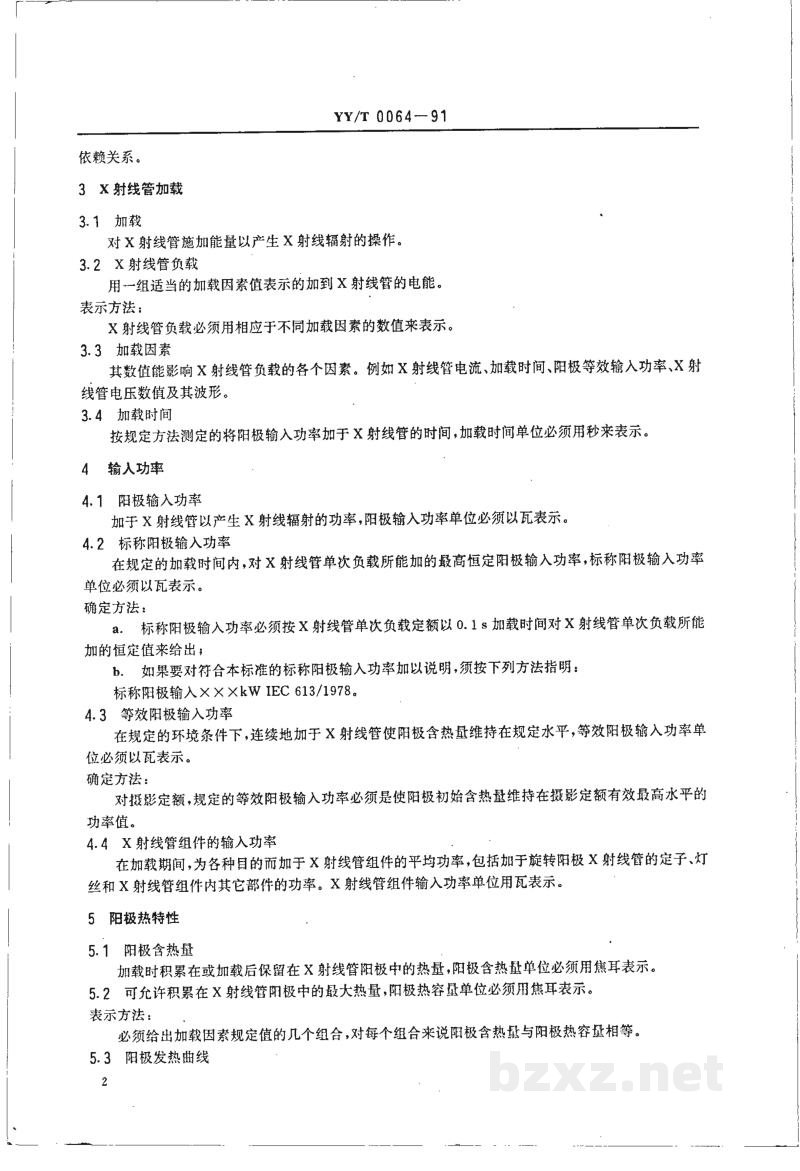

依赖关系。
3 X射线管加载
3.1 加载
对X射线管施加能量以产生X射线辐射的操作。
3.2 X射线管负载
用一组适当的加载因素值表示的加到X射线管的电能。
表示方法：
X射线管负载必须用相应于不同加载因素的数值来表示。
3.3 加载因素
其数值能影响X射线管负载的各个因素。例如X射线管电流、加载时间、阳极等效输入功率、X射线管电压数值及其波形。
3.4 加载时间
按规定方法测定的将阳极输入功率加于X射线管的时间，加载时间单位必须用秒来表示。
4 输入功率
4.1 阳极输入功率
加于X射线以产生X射线辐射的功率，阳极输入功率单位必须以瓦表示。
4.2 标称阳极输入功率
在规定的加载时间内，对X射线管单次负载所能加的最高恒定阳极输入功率，标称阳极输入功率单位必须以瓦表示。
确定方法：
- 标称阳极输入功率必须按X射线管单次负载定额以0.1s加载时间对X射线管单次负载所能加的恒定值来给出；
- 如果要对符合本标准的标称阳极输入功率加以说明，须按下列方法指明：
标称阳极输入×××kW IEC 613/1978。
4.3 等效阳极输入功率
在规定的环境条件下，连续地加于X射线使阳极含热量维持在规定水平，等效阳极输入功率单位必须以瓦表示。
确定方法：
对摄影定额，规定的等效阳极输入功率必须是使阳极初始含热量维持在摄影定额有效最高水平的功率值。
4.4 X射线管组件的输入功率
在加载期间，为各种目的而加于X射线管组件的平均功率，包括加于旋转阳极X射线管的定子、灯丝和X射线管组件内其它部件的功率。X射线管组件输入功率单位用瓦表示。
5 阳极热特性
5.1 阳极含热量
加载时积累在或加载后保留在X射线管阳极中的热量，阳极含热量单位必须用焦耳表示。
5.2 可允许积累在X射线管阳极中的最大热量
阳极热容量单位必须用焦耳表示。
表示方法：
必须给出加载因素规定值的几个组合，对每个组合来说阳极含热量与阳极热容量相等。
