YY 0197.5-1995医用X射线管详细规范 XD51-20、40/100和XD51-20、40/125旋转阳极X射线管

【医药标准】医用X射线管详细规范 XD51-20、40/100和XD51-20、40/125旋转阳极X射线管

本网站发布时间： 2026-10-18

YY0197.5-1995
↓ 点击下载此标准

基本信息

标准号：
YY 0197.5-1995
标准名称：
医用X射线管详细规范 XD51-20、40/100和XD51-20、40/125旋转阳极X射线管
标准类别：
医药行业标准(YY)
发布日期：
1995-01-17
实施日期：
1995-05-01
作废日期：
2008-01-01
出版语种：
简体中文
下载格式：
.zip.pdf
下载大小：
160.99 KB

手机扫码下载更方便

标准分类号

中标分类号：
医药、卫生、劳动保护>>医疗器械>>C43医用射线设备

关联标准

替代情况：
替代WS 2-265-79;被YY/T 0197.5-2007代替

出版信息

页数：
8页
标准价格：
14.0

其他信息

标准简介/下载

点击下载

标准简介：

标准内容

📄 页码

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页

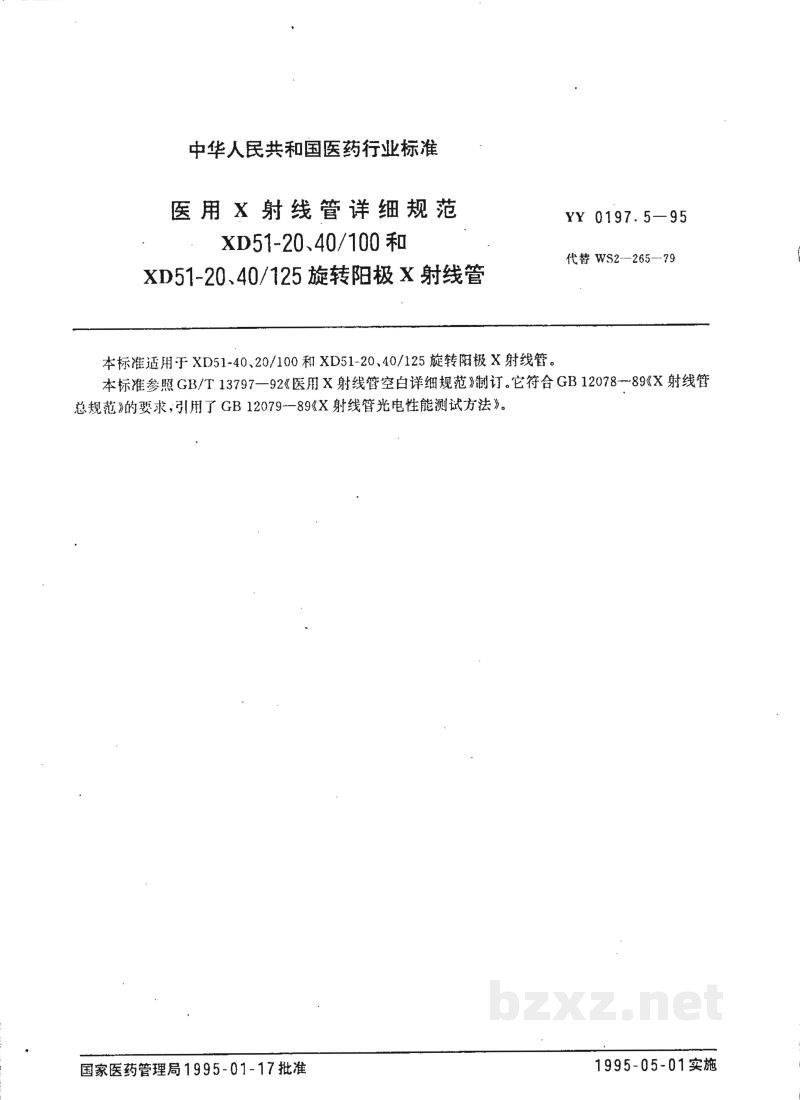

中华人民共和国医药行业标准

      医用X射线管详细规范

      XD51-20、40/100 和
X D51-20、40/125 旋转阳极 X 射线管

      YY 0197.5—95

      代替 WS₂—265—79

本标准适用于XD51-40、20/100和XD51-20、40/125旋转阳极X射线管。
本标准参照GB/T 13797—92《医用X射线管空白详细规范》制订。它符合GB 12078—89《X射线管总规范》的要求，引用了GB 12079—89《X射线管光电性能测试方法》。

  国家医药管理局 1995-01-17批准
  1995-05-01实施

最大	单位
灯丝电流
小灯丝 5.5 A
大灯丝 5.5 A
最高工作管电压
XD51-20,40/100 100 kV
XD51-20,40/125 125 kV
阳极热容量 100 000 J
连续功率 410 W
特定时间功率(0.1s、三相全波)
小焦点 20 kW
大焦点 40 kW

条款	特性	条件	特性值	单位
最小	标称	最大
5.4.1	灯丝电压小灯丝大灯丝	5.5A	7 - 10	— —	10 13	V
5.4.2	最高工作管电压	2 mA	—	—	100	kV
—	—	125
5.4.3	超电压	2 mA	—	—	110	kV
—	—	138
5.4.4	连续功率	小焦点、75 kV、7. 4 mA、 12 min	—	—	410	W
5.4.5	特定时间功率小焦点大焦点	三相全波整流、0.1 s 100 kV, 200 mA	—	—	20	kW
100 kV, 400 mA	—	—	40
5.4.6	焦点小焦点大焦点	75 kV, 120 mA	—	1	—	—
75 kV, 250 mA	—	2	—
5.4.7	X射线剂量率初始值	70 kV, 100 mA s、电离室距焦点61 cm	0.283 8	—	—	mC/ (kg •s)
5.4.8	X射线固有滤过		约 1	mmAl
2 mA,50 kV 2 mA,62. 5 kV
5.4.9	阳极电流稳定性	小焦点、75 kV、5 mA、5 min	—	—	15%	—
5.4.10	灯丝特性	见第9章(附加资料)
5.4.11	阳极热特性
5.4.12	负载特性

小提示：此标准内容仅为识别内容，不保证准确与完整度,若需要完整标准请到下方自行免费下载完整标准文档。解压密码 www.bzxz.net

📥 下载资源直接下载解压密码 www.bzxz.net

夸克网盘标准名称：医用X射线管详细规范 XD51-20、40/100和XD51-20、40/125旋转阳极X射线管下载大小：160.99 KB · zip

前往下载 →

💡 点击“前往下载”将跳转至网盘页面，无需提取码，可直接保存文件。遇到问题？

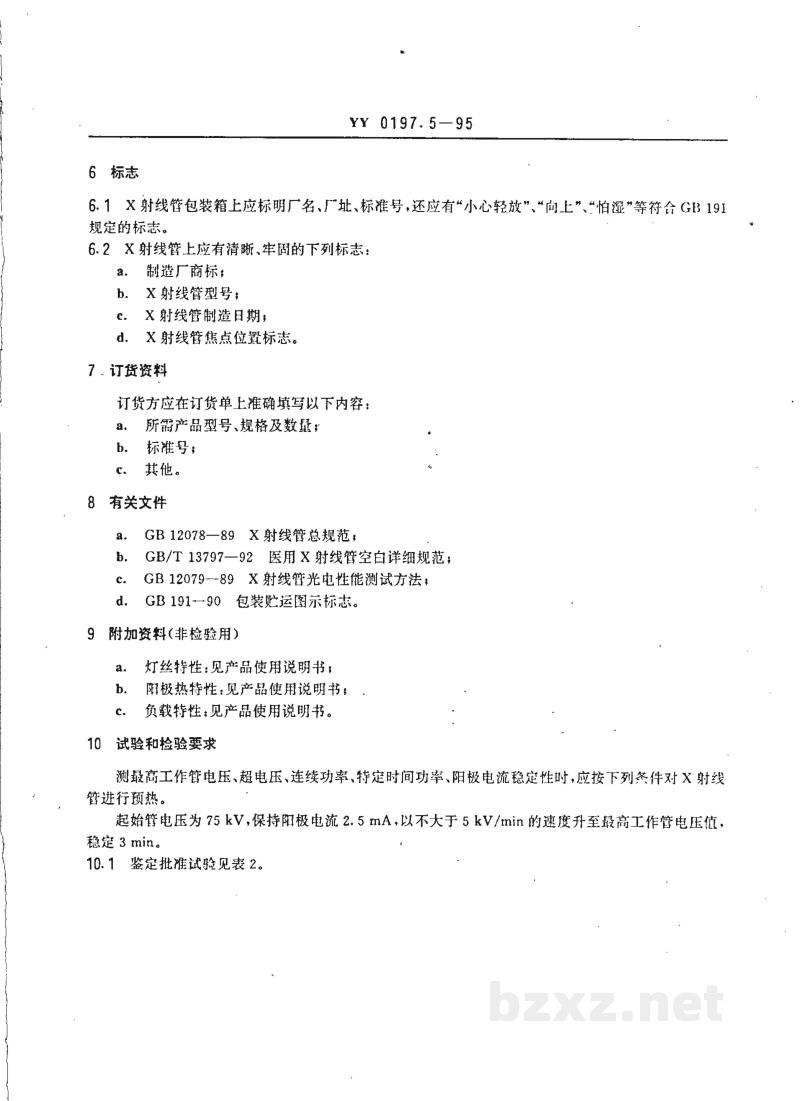

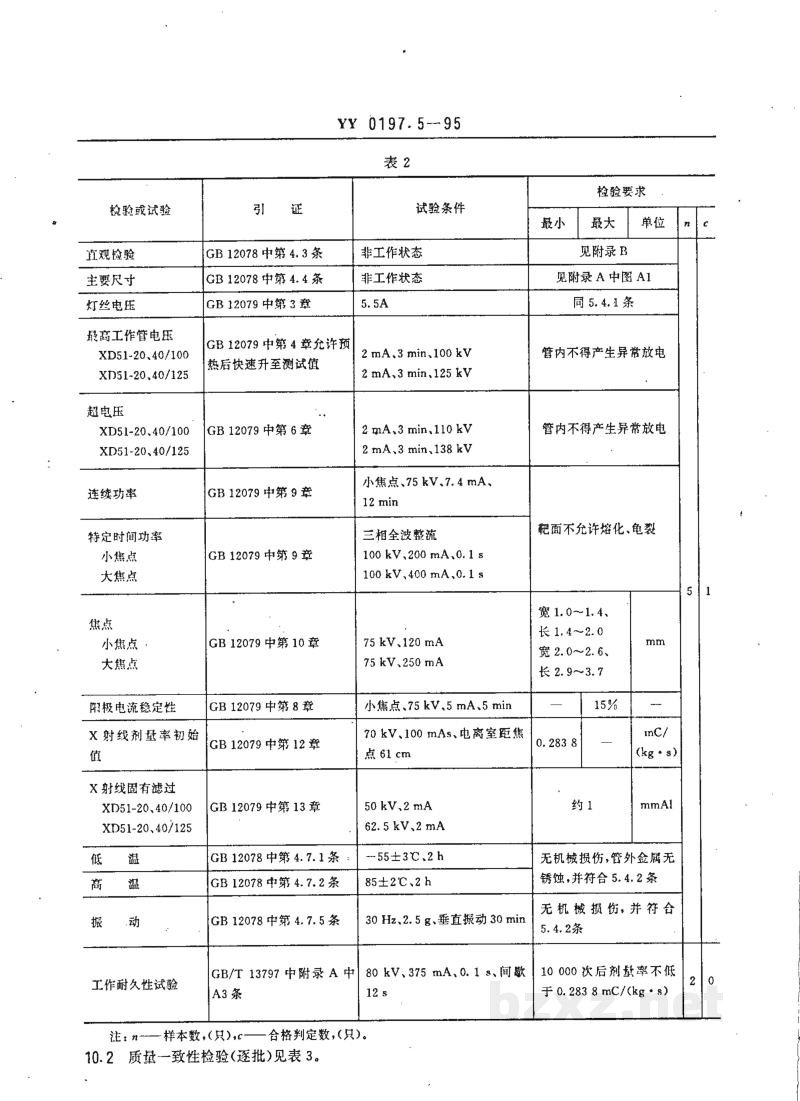

标准图片预览

标准图片预览：

YY 0197.5-1995医用X射线管详细规范 XD51-20、40/100和XD51-20、40/125旋转阳极X射线管
