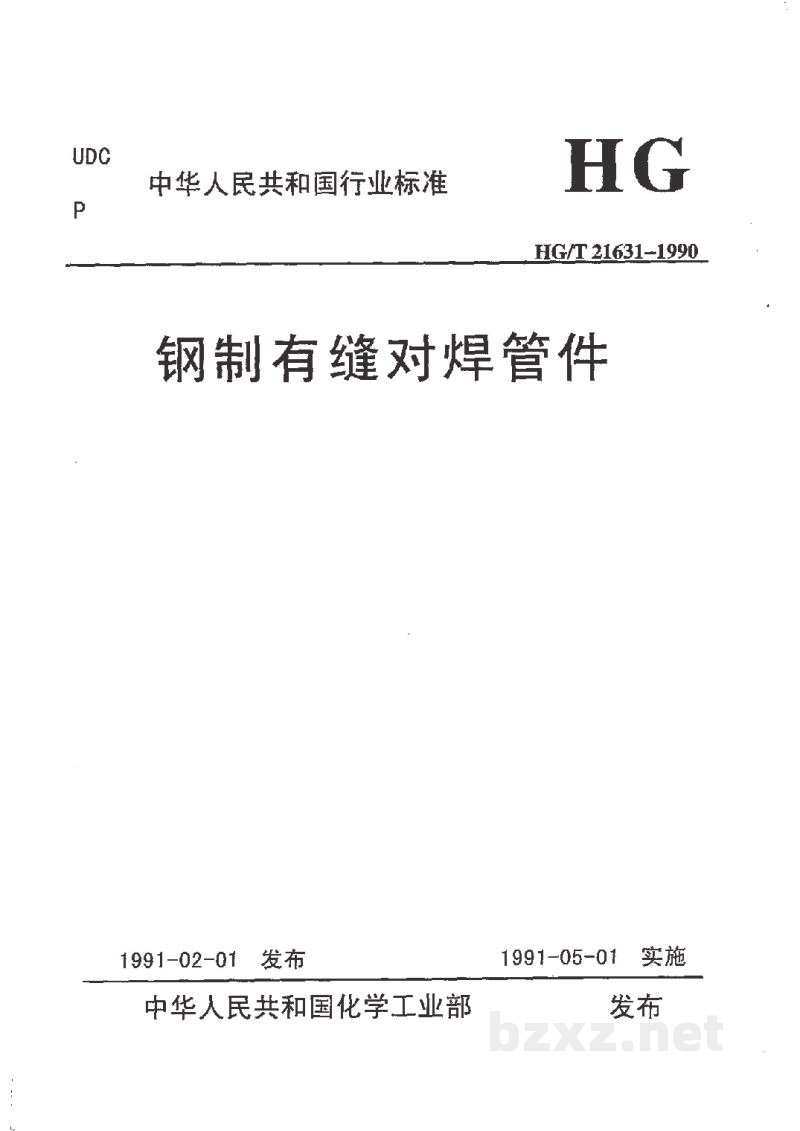

【化工标准】 钢制有缝对焊管件

UDC
P HG

中华人民共和国行业标准

HG/T 21631-1990

钢制有缝对焊管件

1991-02-01 发布1991-05-01 实施

中华人民共和国化学工业部发布

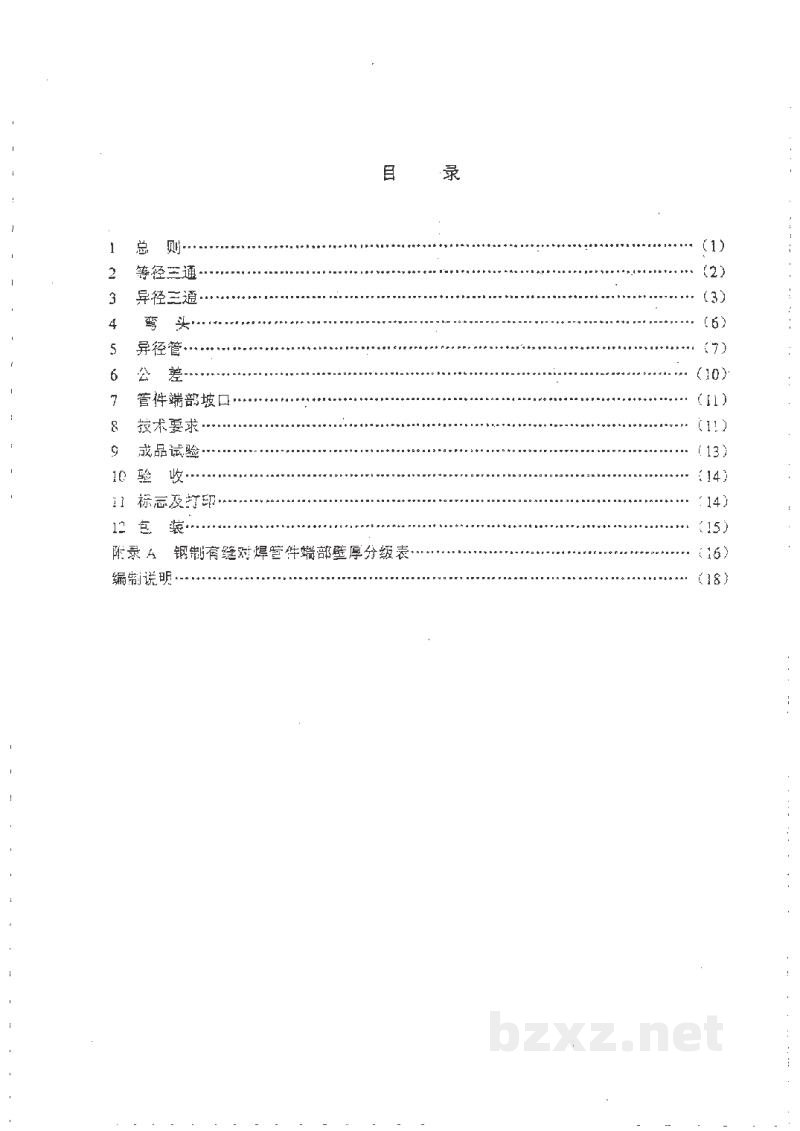

目 录

• 1 总则......(1)

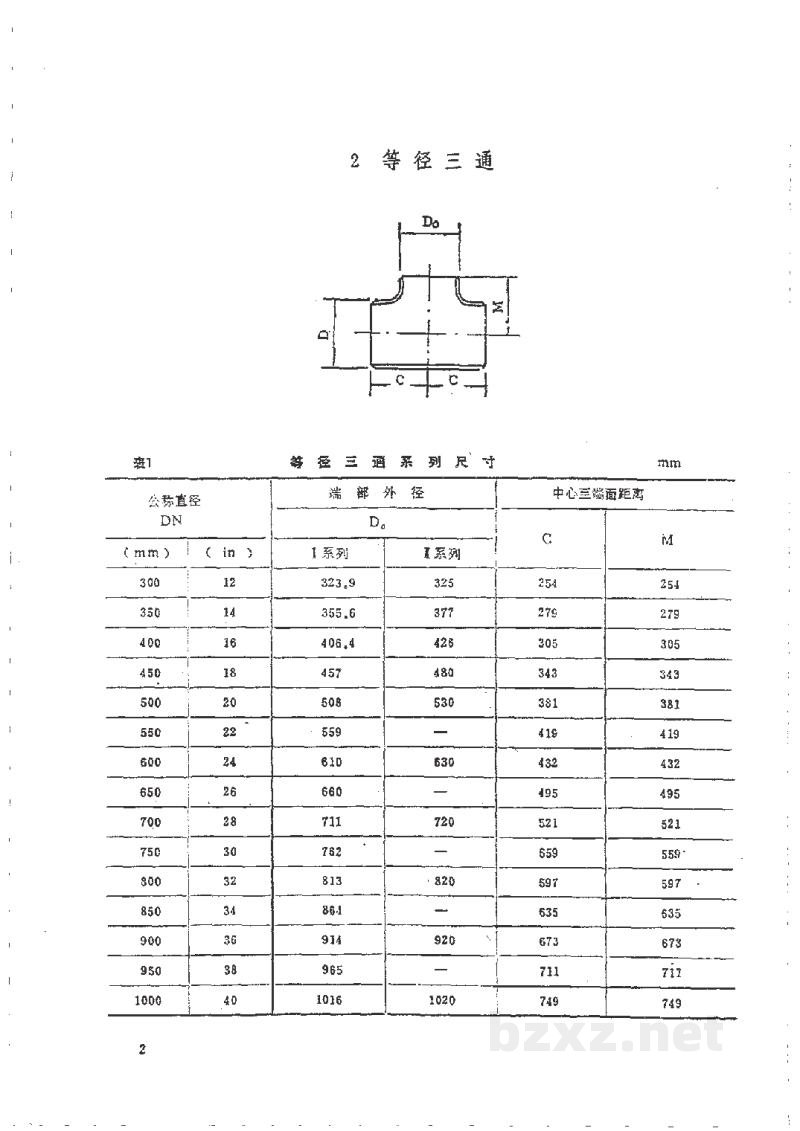

• 2 等径三通......(2)

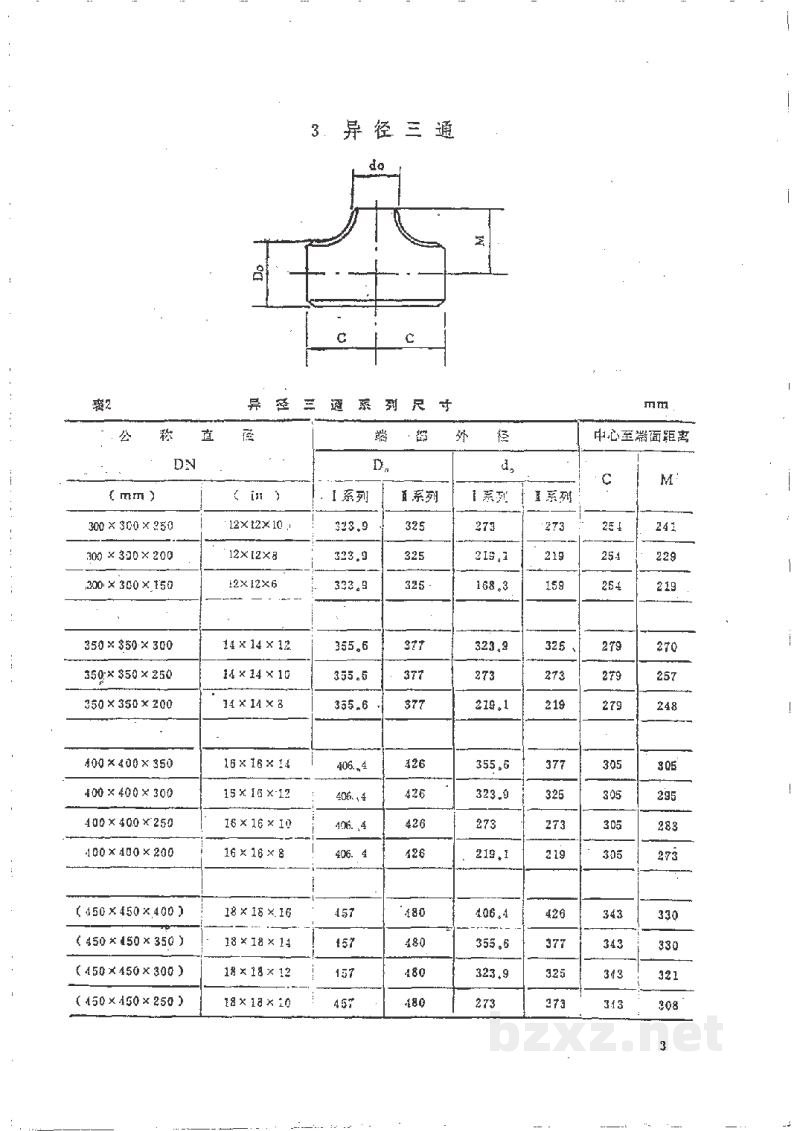

• 3 异径三通......(3)
• 4 弯头......(6)
• 5 异径管......(7)
• 6 公差......(10)
• 7 管件端部坡口......(11)
• 8 技术要求......(11)
• 9 成品试验......(13)
• 10 验收......(14)
• 11 标志及打印......(14)
• 12 包装......(15)
• 附录A 钢制有缝对焊管件端部壁厚分级表......(16)
• 编制说明......(18)

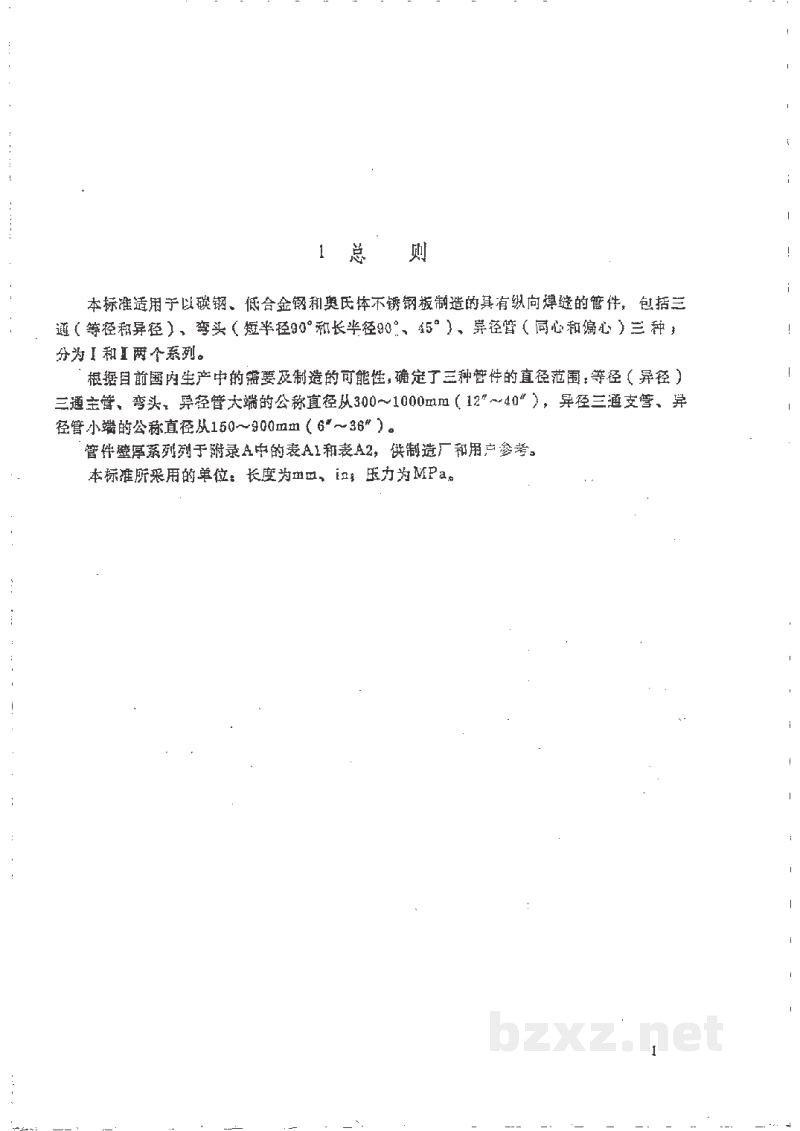

1 总则

本标准适用于以碳钢、低合金钢和奥氏体不锈钢板制造的具有纵向焊缝的管件，包括三通（等径和异径）、弯头（短半径90°和长半径90°、45°）、异径管（同心和偏心）三种；分为Ⅰ和Ⅱ两个系列。

根据目前国内生产中的需要及制造的可能性，确定了三种管件的直径范围：等径（异径）三通主管、弯头、异径管大端的公称直径从300~1000mm ( 12" ~40" )，异径三通支管、异径管小端的公称直径从150~900mm ( 6" ~36" )。

管件壁厚系列列于附录A中的表A1和表A2，供制造厂和用户参考。

本标准所采用的单位：长度为mm、in；压力为MPa。
