【农业标准】 农机零配件螺杆、螺母质量评价技术规范

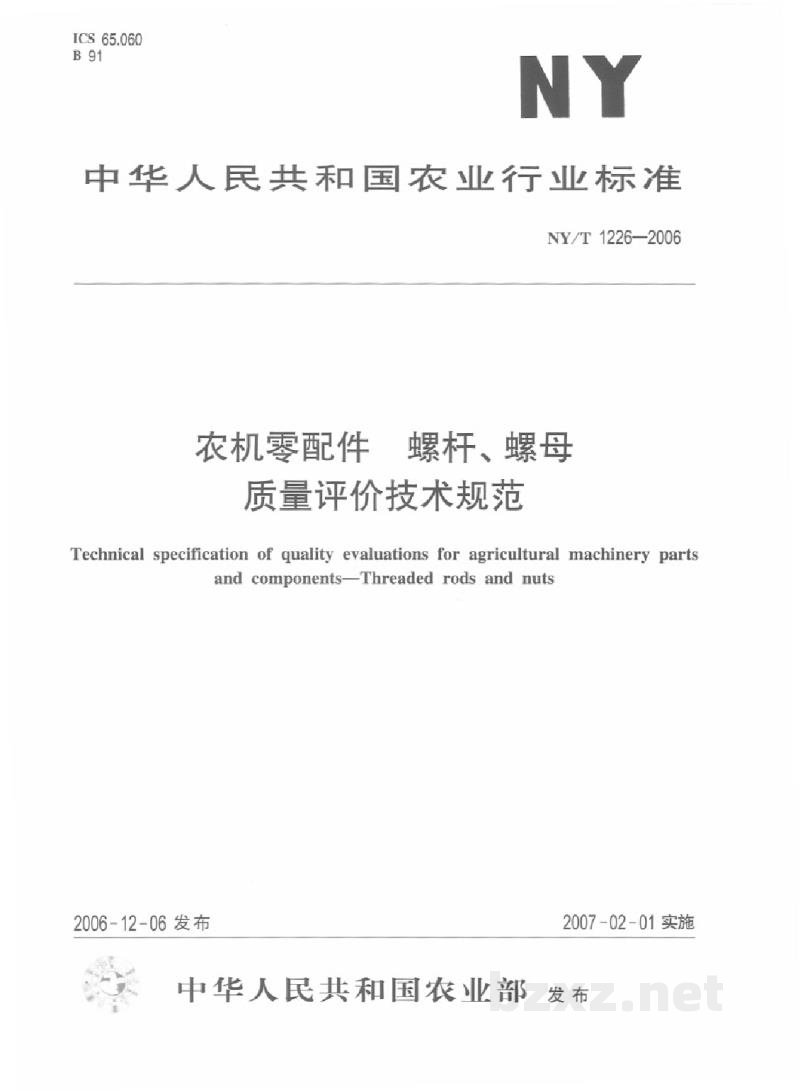

中华人民共和国农业行业标准

NY/T 1226—2006

农机零配件 螺杆、螺母
质量评价技术规范

Technical specification of quality evaluations for agricultural machinery parts and components—Threaded rods and nuts

2006-12-06 发布 2007-02-01 实施

中华人民共和国农业部
发  布

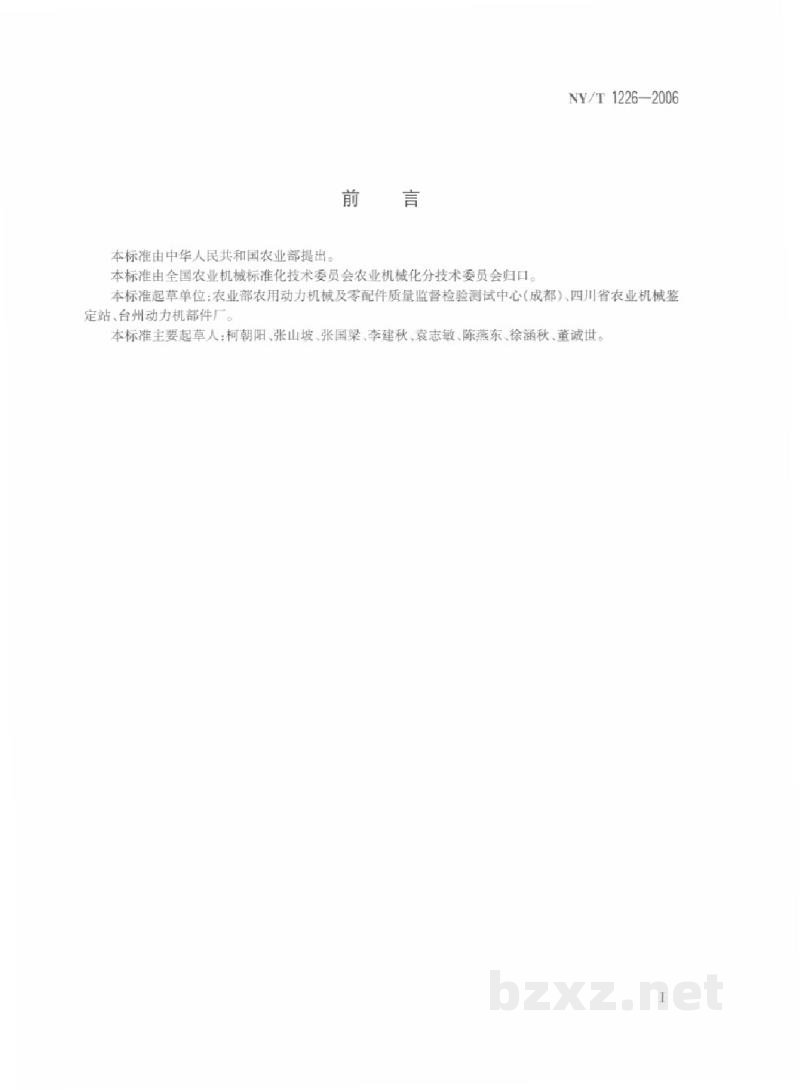

前言

本标准由中华人民共和国农业部提出。

本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。

本标准起草单位：农业部农用动力机械及零配件质量监督检验测试中心（成都）、四川省农业机械鉴定站、台州动力机部件厂。

本标准主要起草人：柯朝阳、张山坡、张国梁、李建秋、袁志敏、陈燕东、徐涵秋、童诚世。

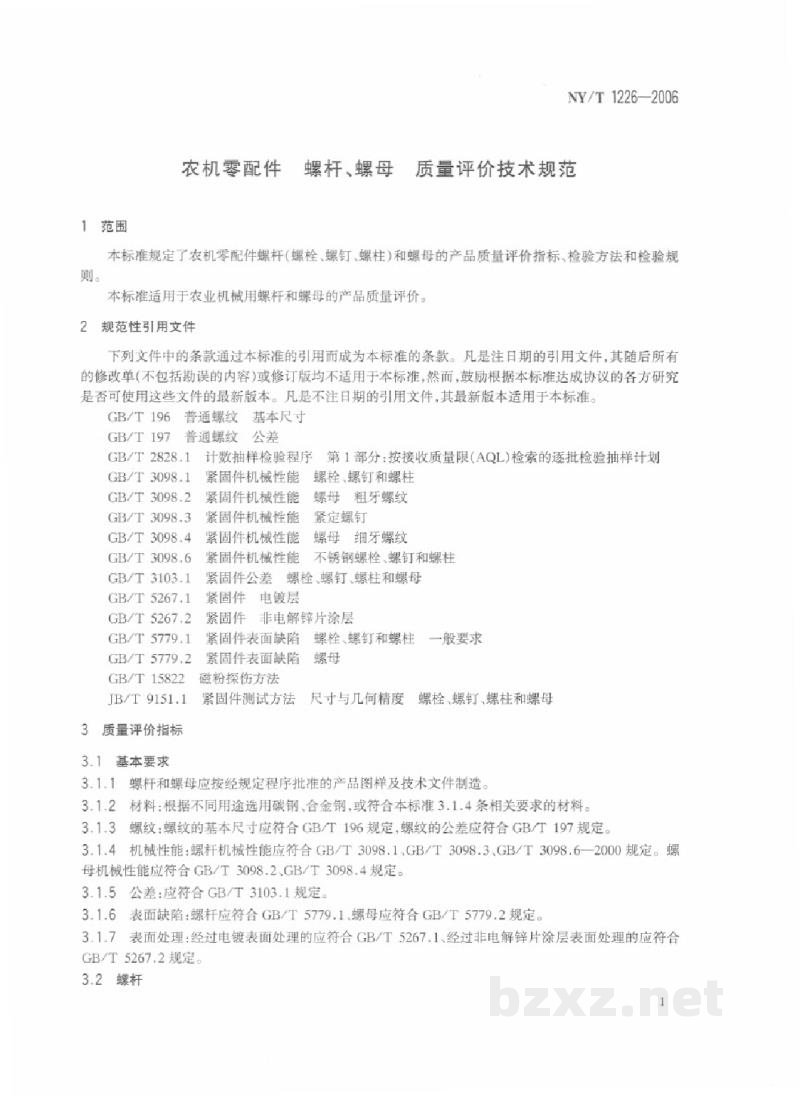

农机零配件 螺杆、螺母 质量评价技术规范

1 范围

本标准规定了农机零配件螺杆（螺栓、螺钉、螺柱）和螺母的产品质量评价指标、检验方法和检验规则。

本标准适用于农业机械用螺杆和螺母的产品质量评价。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 196 普通螺纹 基本尺寸

GB/T 197 普通螺纹 公差

GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱

GB/T 3098.2 紧固件机械性能 螺母 粗牙螺纹

GB/T 3098.3 紧固件机械性能 紧定螺钉

GB/T 3098.4 紧固件机械性能 螺母 细牙螺纹

GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱

GB/T 3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母

GB/T 5267.1 紧固件 电镀层

GB/T 5267.2 紧固件 非电解锌片涂层

GB/T 5779.1 紧固件表面缺陷 螺栓、螺钉和螺柱 一般要求

GB/T 5779.2 紧固件表面缺陷 螺母

GB/T 15822 磁粉探伤方法

JB/T 9151.1 紧固件测试方法 尺寸与几何精度 螺栓、螺钉、螺柱和螺母

3 质量评价指标

3.1 基本要求

3.1.1 螺杆和螺母应按经规定程序批准的产品图样及技术文件制造。

3.1.2 材料：根据不同用途选用碳钢、合金钢，或符合本标准3.1.4条相关要求的材料。

3.1.3 螺纹：螺纹的基本尺寸应符合GB/T 196规定，螺纹的公差应符合GB/T 197规定。

3.1.4 机械性能：螺杆机械性能应符合GB/T 3098.1、GB/T 3098.3、GB/T 3098.6—2000规定。螺母机械性能应符合GB/T 3098.2、GB/T 3098.4规定。

3.1.5 公差：应符合GB/T 3103.1规定。

3.1.6 表面缺陷：螺杆应符合GB/T 5779.1，螺母应符合GB/T 5779.2规定。

3.1.7 表面处理：经过电镀表面处理的应符合GB/T 5267.1、经过非电解锌片涂层表面处理的应符合GB/T 5267.2规定。

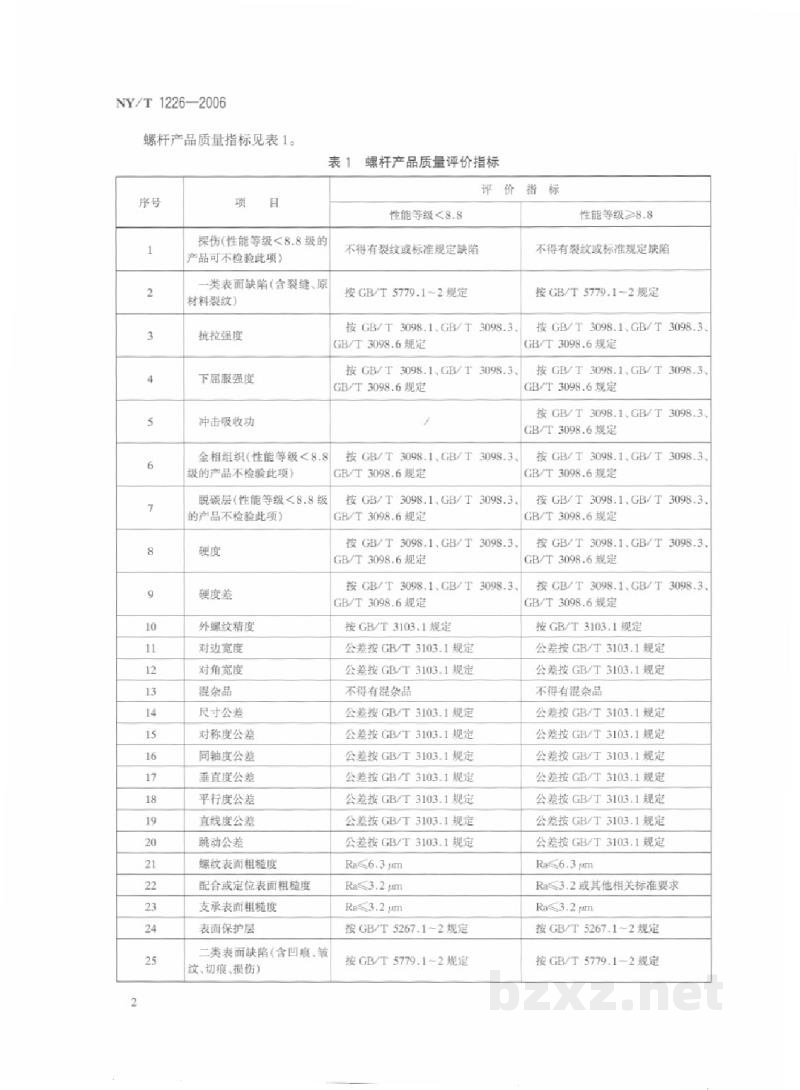

3.2 螺杆
