标准简介/下载HG

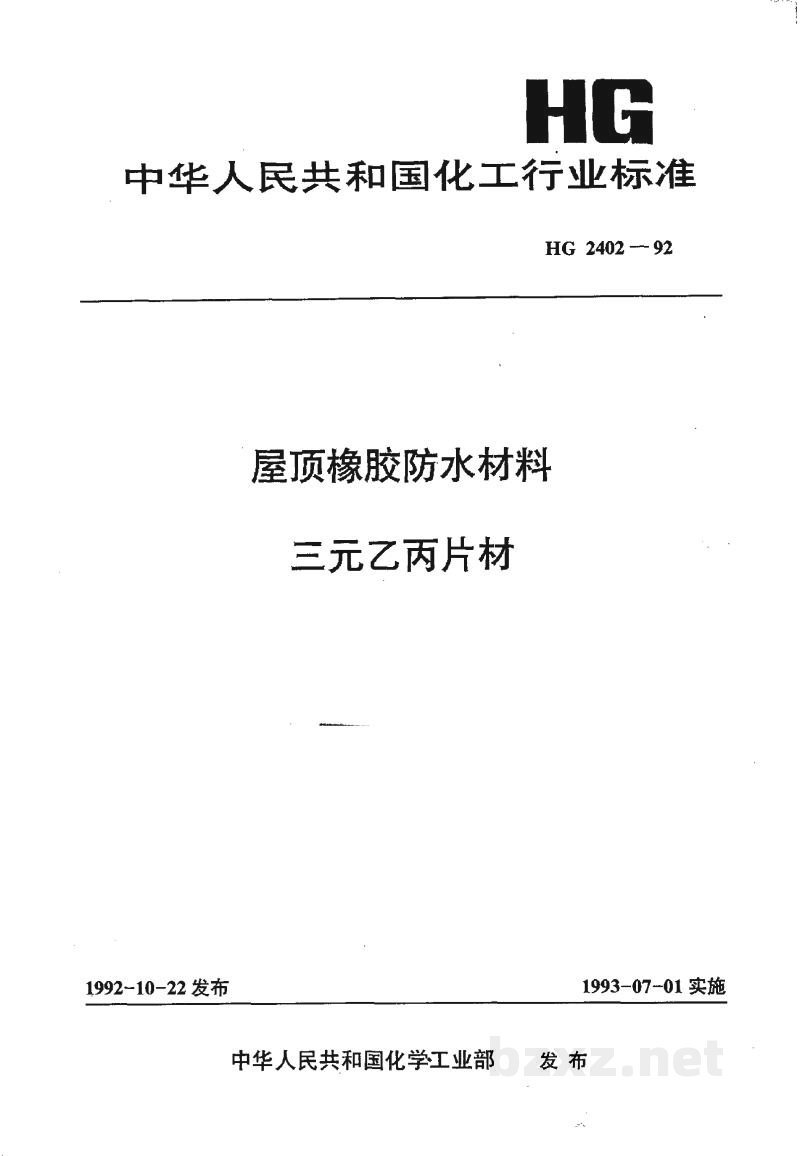

中华人民共和国化工行业标准
HG 2402—92
屋顶橡胶防水材料
三元乙丙片材
1992-10-22 发布1993-07-01 实施
中华人民共和国化学工业部 发布

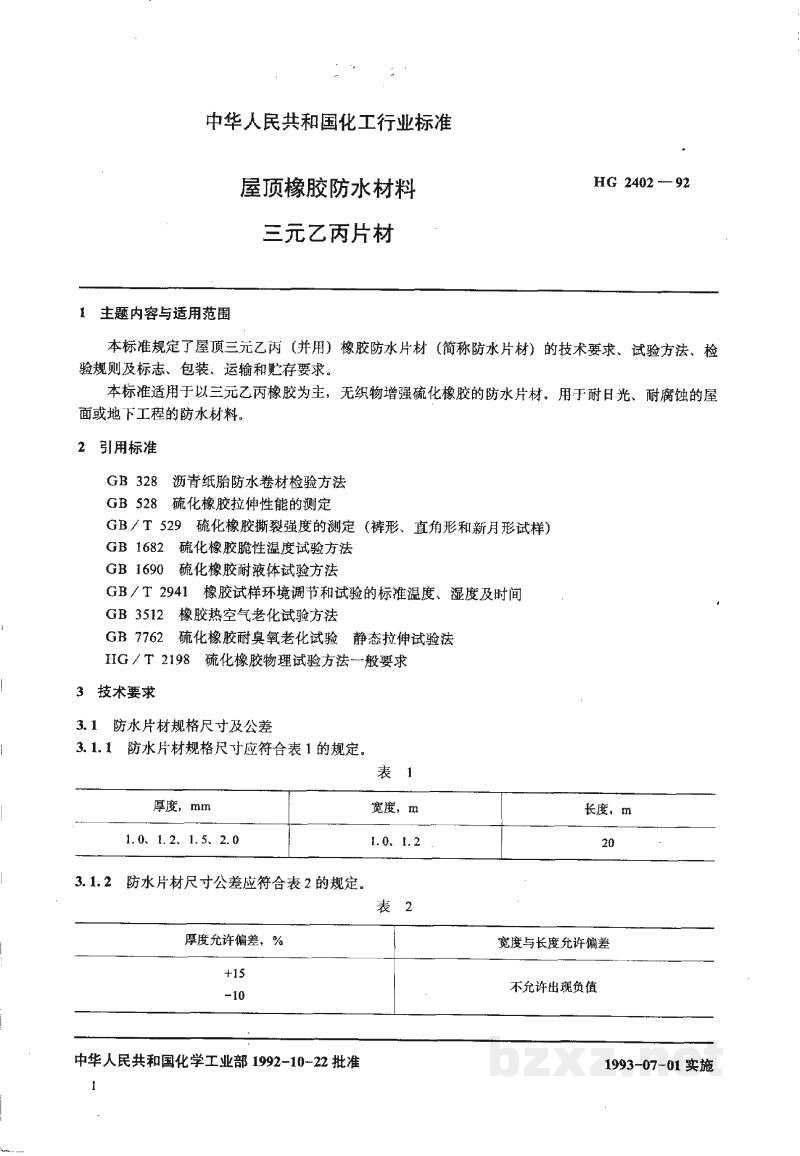

中华人民共和国化工行业标准
屋顶橡胶防水材料
三元乙丙片材HG 2402—92
1 主题内容与适用范围
本标准规定了屋顶三元乙丙（并用）橡胶防水片材（简称防水片材）的技术要求、试验方法、检验规则及标志、包装、运输和贮存要求。
本标准适用于以三元乙丙橡胶为主，无织物增强硫化橡胶的防水片材。用于耐日光、耐腐蚀的屋面或地下工程的防水材料。
2 引用标准
| GB 328 | 沥青纸胎防水卷材检验方法 |
| GB 528 | 硫化橡胶拉伸性能的测定 |
| GB/T 529 | 硫化橡胶撕裂强度的测定（裤形、直角形和新月形试样） |
| GB 1682 | 硫化橡胶脆性温度试验方法 |
| GB 1690 | 硫化橡胶耐液体试验方法 |
| GB/T 2941 | 橡胶试样环境调节和试验的标准温度、湿度及时间 |
| GB 3512 | 橡胶热空气老化试验方法 |
| GB 7762 | 硫化橡胶耐臭氧老化试验 静态拉伸试验法 |
| HG/T 2198 | 硫化橡胶物理试验方法一般要求 |
3 技术要求
3.1 防水片材规格尺寸及公差
3.1.1 防水片材规格尺寸应符合表1的规定。
| 表 1 | ||
|---|---|---|
| 厚度，mm | 宽度，m | 长度，m |
| 1.0、1.2、1.5、2.0 | 1.0、1.2 | 20 |
3.1.2 防水片材尺寸公差应符合表2的规定。
| 表 2 | |
|---|---|
| 厚度允许偏差，% | 宽度与长度允许偏差 |
| +15 -10 | 不允许出现负值 |
中华人民共和国化学工业部 1992-10-22 批准1993-07-01 实施

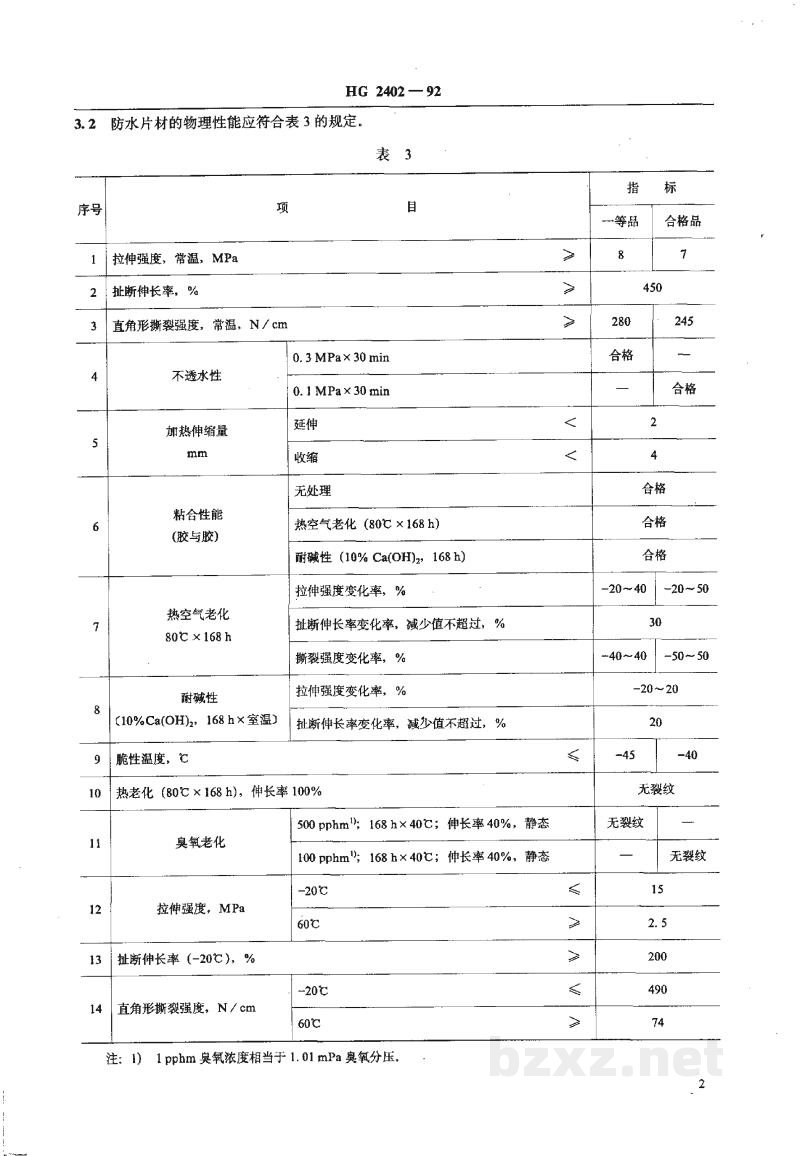

3.2 防水片材的物理性能应符合表 3 的规定。
表 3
| 序号 | 项目 | 指标 | ||
|---|---|---|---|---|
| 一等品 | 合格品 | |||
| 1 | 拉伸强度，常温，MPa $\geqslant$ | 8 | 7 | |
| 2 | 扯断伸长率，% $\geqslant$ | 450 | ||
| 3 | 直角形撕裂强度，常温，N/cm $\geqslant$ | 280 | 245 | |
| 4 | 不透水性 | 0.3 MPa $\times$ 30 min | 合格 | — |
| 0.1 MPa $\times$ 30 min | — | 合格 | ||
| 5 | 加热伸缩量 mm |
延伸 $<$ | 2 | |
| 收缩 $<$ | 4 | |||
| 6 | 粘合性能 (胶与膜) |
无处理 | 合格 | |
| 热空气老化 (80℃ $\times$ 168 h) | 合格 | |||
| 耐碱性 (10% Ca(OH)$_{2}$, 168 h) | 合格 | |||
| 7 | 热空气老化 80℃ $\times$ 168 h |
拉伸强度变化率，% | -20 ~ +40 | -20 ~ +50 |
| 扯断伸长率变化率，减少值不超过，% | 30 | |||
| 撕裂强度变化率，% | -40 ~ +40 | -50 ~ +50 | ||
| 8 | 耐碱性 (10% Ca(OH)$_{2}$, 168 h $\times$ 室温) |
拉伸强度变化率，% | -20 ~ +20 | |
| 扯断伸长率变化率，减少值不超过，% | 20 | |||
| 9 | 脆性温度，℃ $\leqslant$ | -45 | -40 | |
| 10 | 热老化 (80℃ $\times$ 168 h)，伸长率 100% | 无裂纹 | ||
| 11 | 臭氧老化 | 500 ppm$^{a)}$, 168 h $\times$ 40℃; 伸长率 40%，静态 | 无裂纹 | — |
| 100 ppm$^{b)}$, 168 h $\times$ 40℃; 伸长率 40%，静态 | — | 无裂纹 | ||
| 12 | 拉伸强度，MPa | -20℃ $\leqslant$ | 15 | |
| 60℃ $\geqslant$ | 2.5 | |||
| 13 | 扯断伸长率 (-20℃)，% $\geqslant$ | 200 | ||
| 14 | 直角形撕裂强度，N/cm | -20℃ $\leqslant$ | 490 | |
| 60℃ $\geqslant$ | 74 | |||
注：1) 1 ppm 臭氧浓度相当于 1.01 mPa 臭氧分压。
