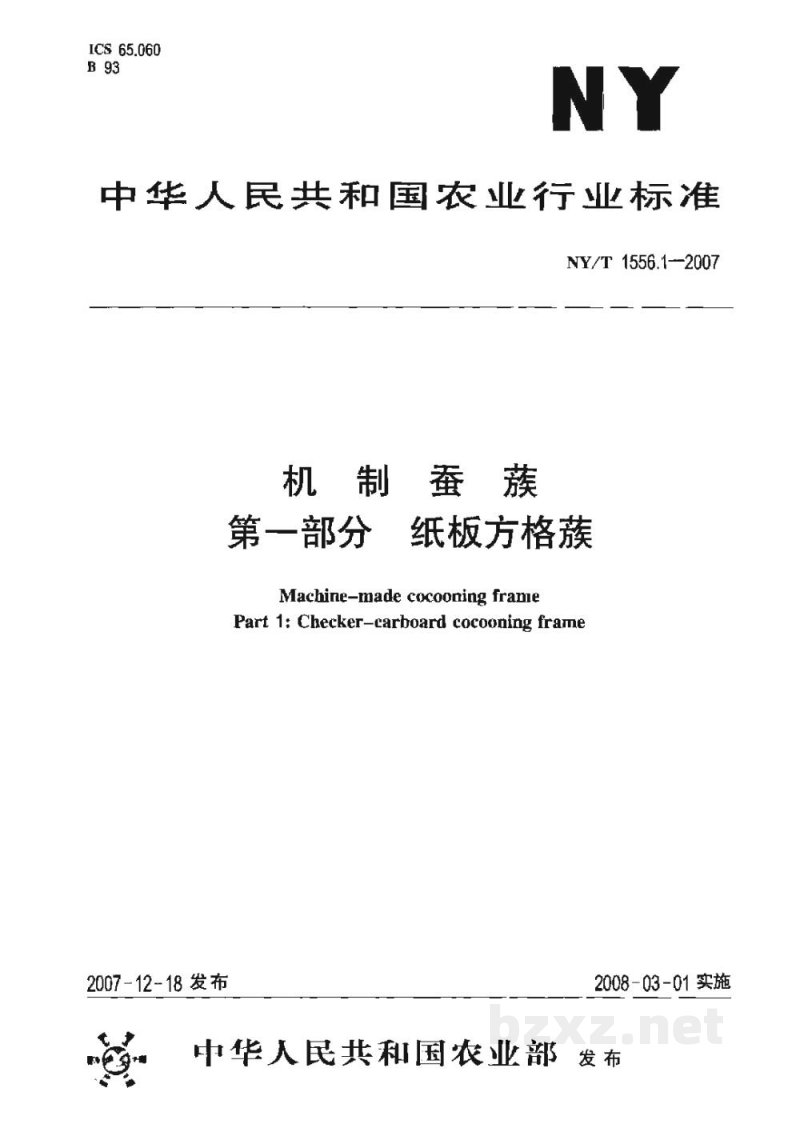

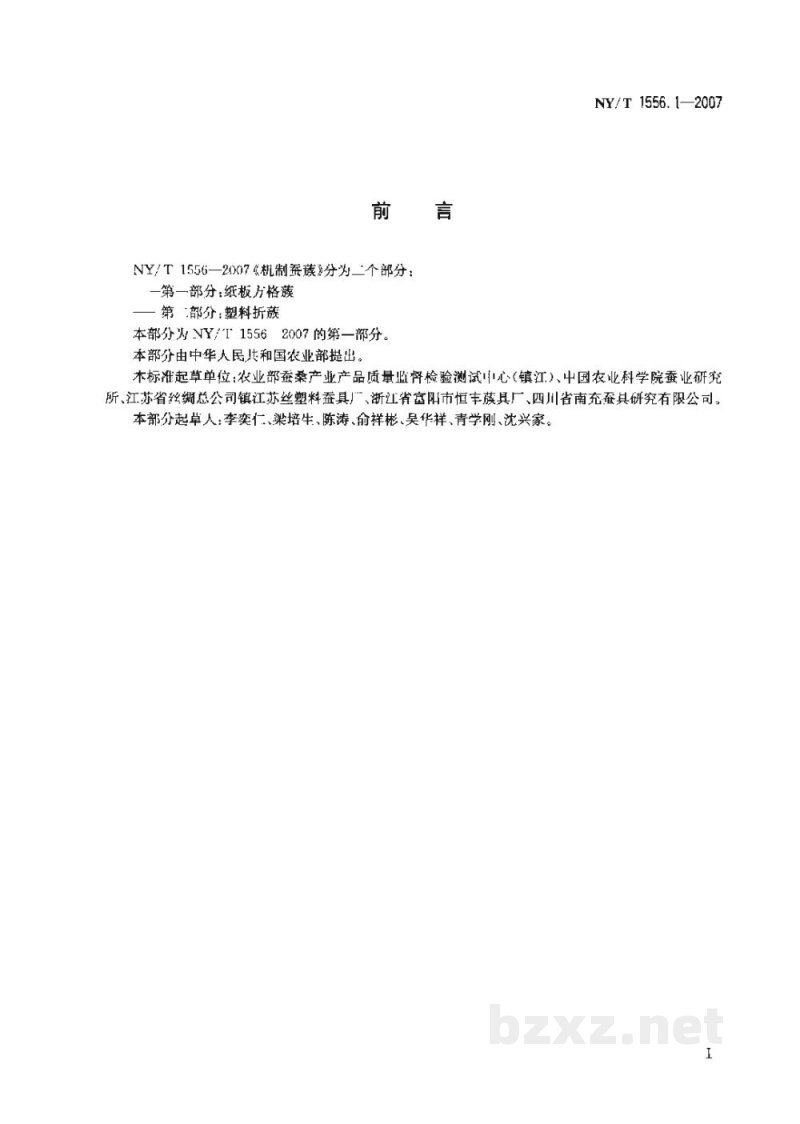

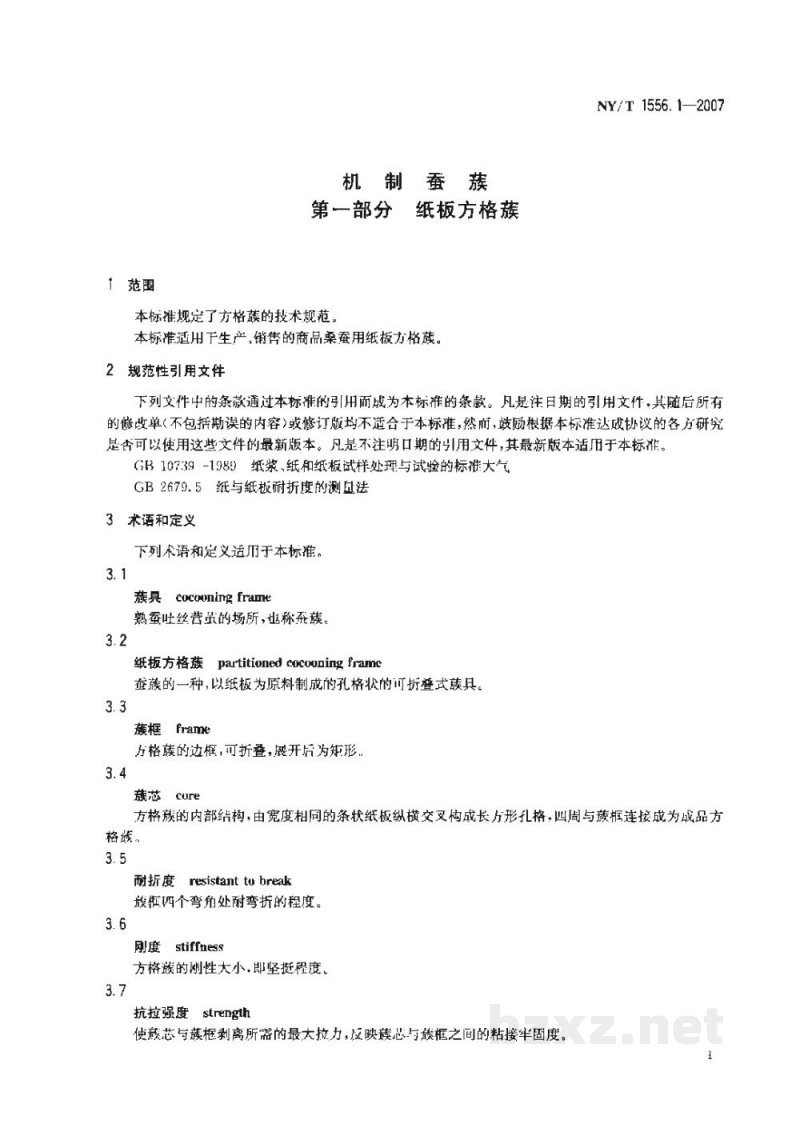

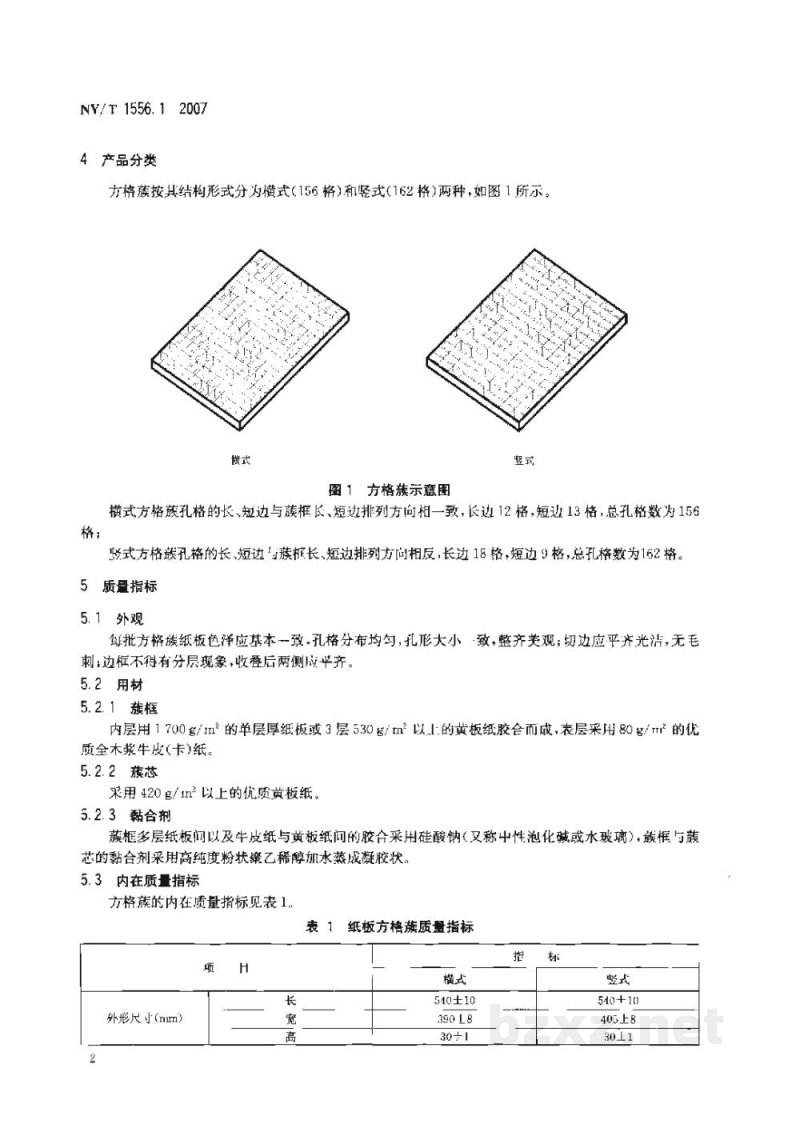

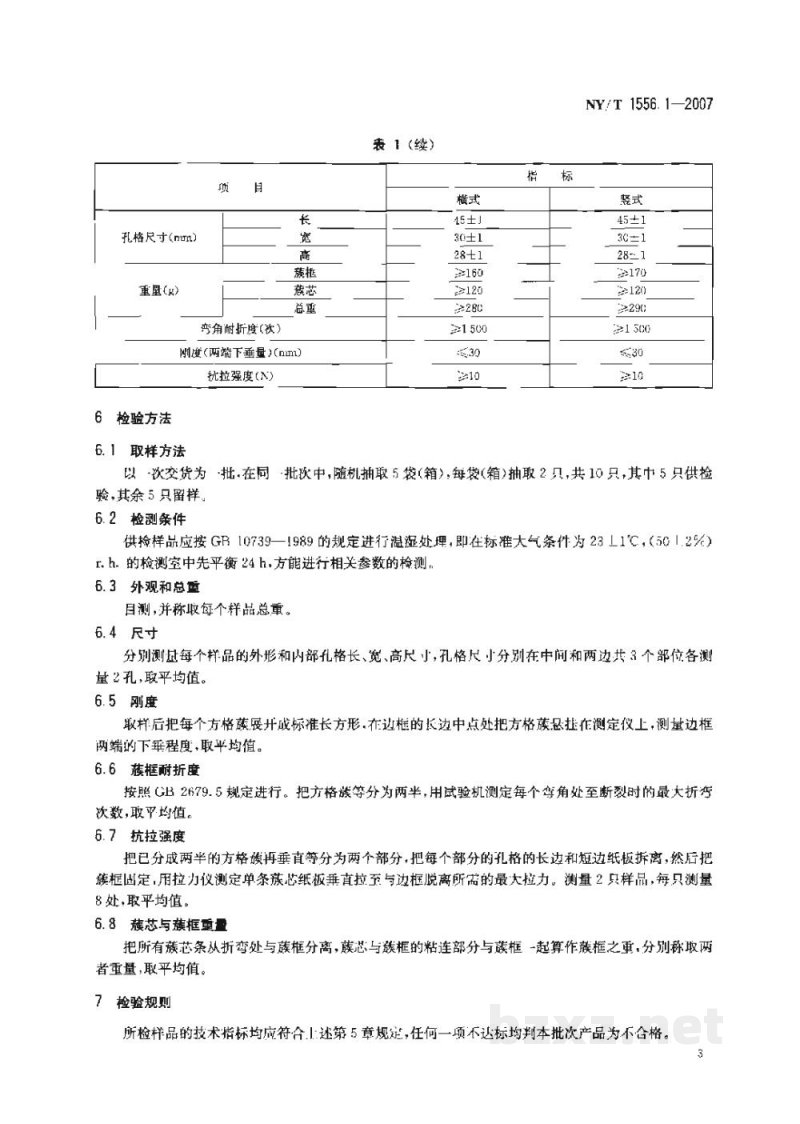

ICS 65.060 B93 NY 中华人民共和国农业行业标准 NY/T 1556.1-2007 机制蚕匾 第一部分：纸板方格匾 Machine-made cocooning frame Part 1: Checker-carboard cocooning frame 2007-12-18 发布 2008-03-01 实施 中华人民共和国农业部 发布 前言 NY/T 1556—2007《机制蚕匾》分为二部分： 第一部分：纸板方格匾； 第二部分：塑料折匾。 本部分为 NY/T 1556—2007 的第一部分。 本部分由中华人民共和国农业部提出。 本部分起草单位：农业部蚕桑产业产品质量监督检验测试中心（镇江）、中国农业科学院蚕业研究所、江苏省丝绸总公司镇江苏丝塑料蚕具厂、浙江省富阳市恒丰蚕具厂、四川省南充蚕具研究有限公司。 本部分起草人：李奕仁、梁培生、陈涛、俞祥彬、吴华祥、青学刚、沈兴家。 1 范围 机制蚕匾 第一部分 纸板方格匾 本标准规定了方格匾的技术规范。本标准适用于生产、销售的商品桑蚕用纸板方格匾。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB 10739-1989 纸浆、纸和纸板试样处理与试验的标准大气 GB 2679.5 纸与纸板耐折度的测定法 3 术语和定义 下列术语和定义适用于本标准。 3.1 匾具 cocooning frame 熟蚕吐丝营茧的场所，俗称蚕匾。 3.2 纸板方格匾 partitioned cocooning frame 蚕匾的一种，以纸板为原料制成的孔格状的可折叠式蚕具。 3.3 藤框 frame 方格匾的边框，可折叠，展开后为矩形。 3.4 匾芯 core 方格匾的内部结构，由宽度相同的条状纸板纵横交叉构成长方形孔格，四周与藤框连接成为成品方格匾。 3.5 耐折度 resistant to break 蚕匾四个弯角处耐弯折的程度。 3.6 刚度 stiffness 方格匾的刚性大小，即坚挺程度。 3.7 抗拉强度 strength 使匾芯与框剥离所需的最大拉力，反映匾与匾框之间的粘接牢固度。 4 产品分类 方格匾按其结构形式分为横式（156格）和竖式（162格）两种，如图1所示。 图1 方格匾示意图（略） 横式方格匾孔格的长、短边与匾框长、短边排列方向相一致，长边12格，短边13格，总孔格数为156格。 竖式方格匾孔格的长、短边与匾框长、短边排列方向相反，长边18格，短边9格，总孔格数为162格。 5 质量指标 5.1 外观 每批方格匾纸板色泽应基本一致，孔格分布均匀，孔形大小一致，整齐美观；切边应平齐光洁，无毛刺，边角不得有分层现象，收叠后两侧应平齐。 5.2 用材 5.2.1 匾框 内层用 170 g/m² 的单层厚纸板或 3 层 53 g/m² 的黄板纸胶合而成，表层采用 80 g/m² 的优质全木浆牛皮（卡）纸。 5.2.2 匾芯 采用 42 g/m² 以上的优质黄板纸。 5.2.3 粘合剂 匾框多层纸板以及牛皮纸与黄板纸间的胶合采用硅酸钠（又称中性泡化碱或水玻璃），匾框与匾芯的粘合剂采用高纯度粉状聚乙烯醇加水蒸成凝胶状。 5.3 内在质量指标 方格匾的内在质量指标见表1。 表1 纸板方格匾质量指标 | 项目 | 指标 | 横式 | 竖式 | | :--- | :--- | :--- | :--- | | 外形尺寸 (mm) | 长 | 540±10 | 540±10 | | | 宽 | 390±8 | 405±8 | | | 高 | 30±1 | 30±1 | | 孔格尺寸 (mm) | 长 | 15±1 | 45±1 | | | 宽 | 30±1 | 30±1 | | | 高 | 28±1 | 28±1 | | 重量 (g) | 总重 | 160 | 2170 | | 匾芯重量 (g) | - | 120 | 120 | | 弯角耐折度 (次) | - | 28 | 299 | | 刚度 (两端下垂量, mm) | - | 1500* | 1500* | | 抗拉强度 (N) | - | 30 | 30 | | - | - | 10 | 10 | *注：原文表格数据存在OCR识别混乱，根据上下文及标准常规推断，刚度数值可能为特定测试下的下垂量或相关系数，此处保留原文识别到的数字但需注意原文表格结构复杂，具体数值请以官方发布原文为准。原文中“1500”及“30”、“10”等数据在不同行列间对应关系模糊，此处整理为易读格式，建议核对原文表1具体数值。* 6 检验方法 6.1 取样方法 以交货批次为批。在同批次中，随机抽取5袋（箱），每袋（箱）抽取2只，共10只，其中5只供检验，其余5只留样。 6.2 检测条件 供检样品应按 GB 10739—1989 的规定进行温湿处理，即在标准大气条件为温度 23±1℃，相对湿度 (50±2)% 的检测室中先平衡24h，方能进行相关参数的检测。 6.3 外观和总重 目测，并称取每个样品总重。 6.4 尺寸 分别测量每个样品的外形和内部孔格长、宽、高尺寸，孔格尺寸分别在中间和两边共3个部位各测量2孔，取平均值。 6.5 刚度 取样后把每个方格匾展开成标准长方形，在边框的长边中点处把方格匾悬挂在测定仪上，测量边框两端的下垂程度，取平均值。 6.6 匾框耐折度 按照 GB 2679.5 规定进行。把方格匾等分为两半，用试验机测定每个等角处至断裂时的最大折弯次数，取平均值。 6.7 抗拉强度 把已分成两半的方格匾再垂直等分为两个部分，把每个部分的孔格的长边和短边纸板剥离，然后把匾框固定，用拉力仪测定单条匾芯纸板垂直拉至与边框脱离所需的最大拉力。测量2只样品，每只测量8处，取平均值。 6.8 匾芯与匾框重量 把所有匾芯条从折弯处与匾框分离，匾芯与匾框的粘连部分与匾框一起算作匾框之重，分别称取两者重量，取平均值。 7 检验规则 所检样品的技术指标均应符合上述第5章规定，任何一项不达标均判本批次产品为不合格。
