【其他行业标准】 滚动轴承 推力圆锥滚子轴承

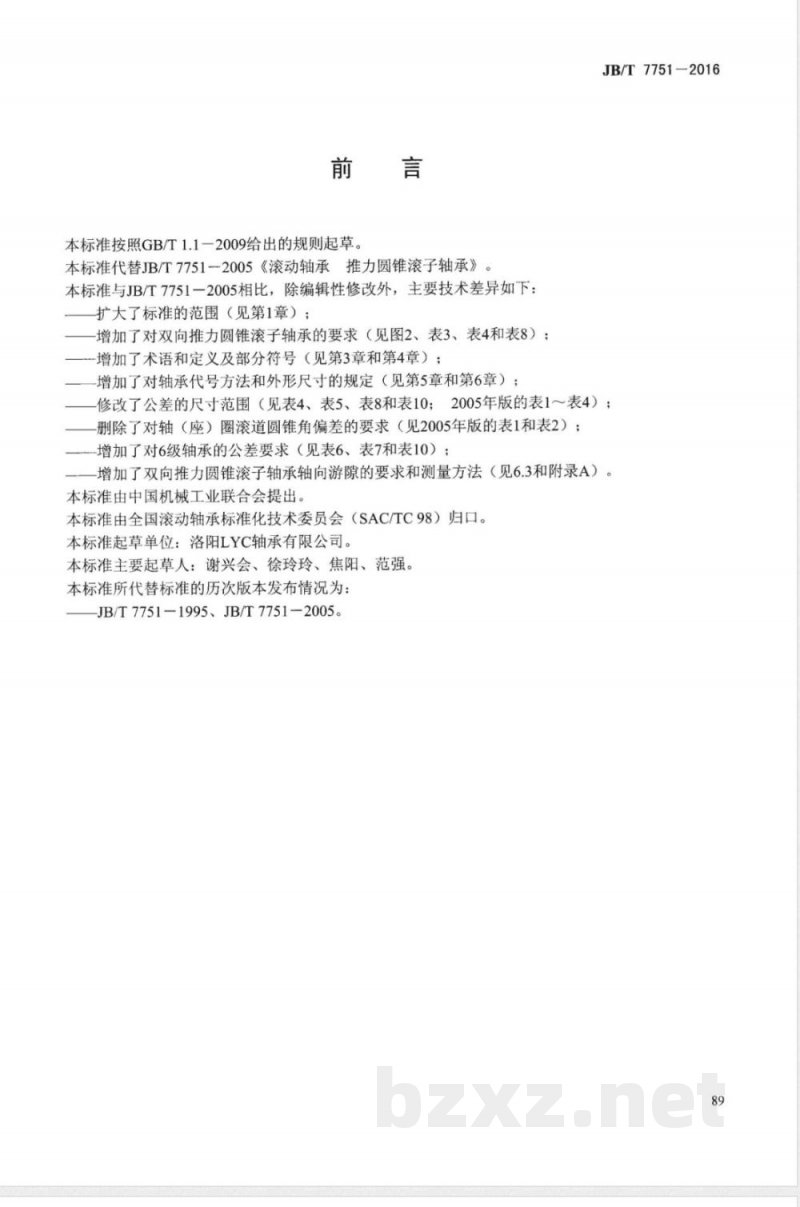

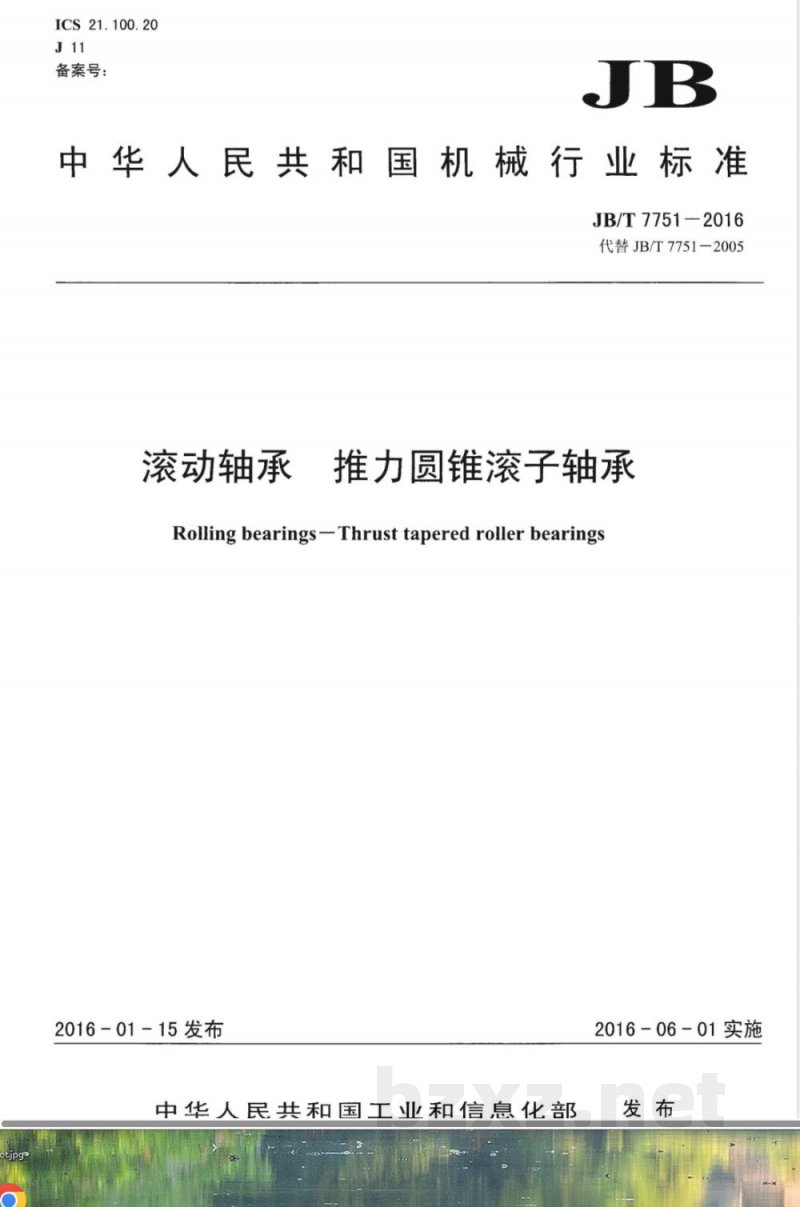

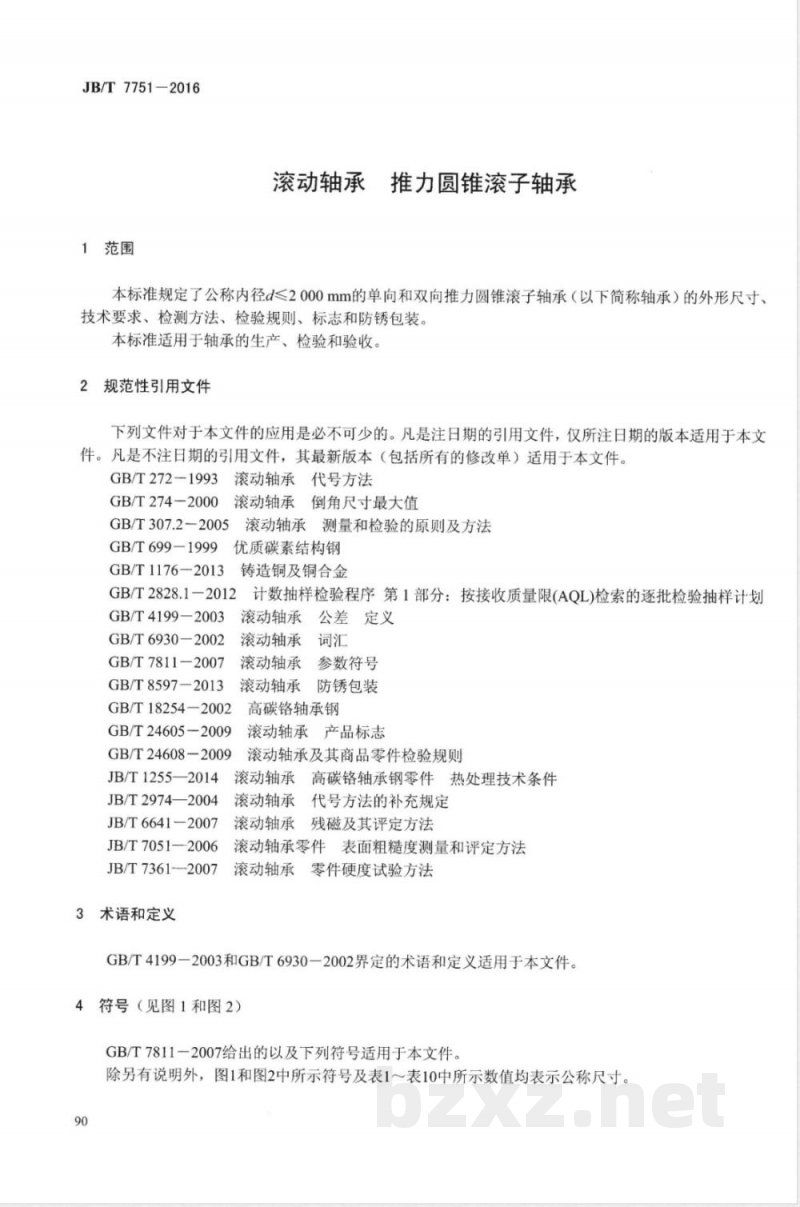

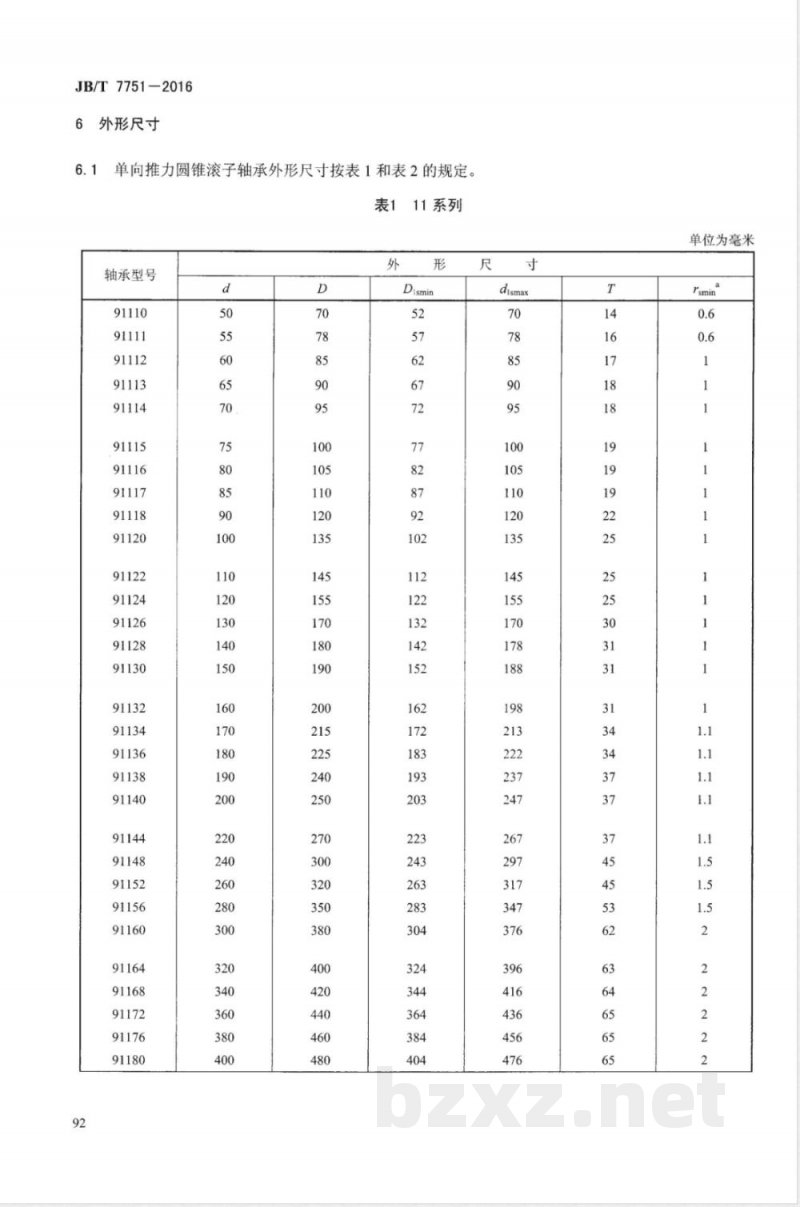

ICS 21.100.20 J11 备案号： 中华人民共和国机械行业标准 JB/T 7751—2016 代替 JB/T 7751—2005 滚动轴承 推力圆锥滚子轴承 Rolling bearings — Thrust tapered roller bearings 2016-01-15 发布 2016-06-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 7751—2005《滚动轴承 推力圆锥滚子轴承》。 与2005版相比，主要技术变化如下：扩大了标准的适用范围；增加了双向推力圆锥滚子轴承的相关要求；补充了术语和定义及部分符号；增加了轴承代号方法和外形尺寸规定；修改了公差的尺寸范围；删除了轴（座）圈滚道圆锥角偏差的要求；增加了6级轴承的公差要求；增加了双向推力圆锥滚子轴承轴向游隙的要求及测量方法。 本标准由中国机械工业联合会提出，由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳LYC轴承有限公司。 本标准主要起草人：谢兴会、徐玲玲、焦阳、范强。 本标准历次版本为：JB/T 7751—1995、JB/T 7751—2005。 1 范围 本标准规定了公称内径d≤2000 mm的单向和双向推力圆锥滚子轴承（以下简称轴承）的外形尺寸、技术要求、检测方法、检验规则、标志及防锈包装。 本标准适用于该类轴承的生产、检验和验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期的版本适用于本文件；凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 主要引用文件包括： GB/T 272—1993 滚动轴承 倒角尺寸最大值 GB/T 274—2000 滚动轴承 测量和检验的原则及方法 GB/T 307.2—2005 滚动轴承 公差 GB/T 699—1999 优质碳素结构钢 GB/T 1176—2013 铸造铜及铜合金 GB/T 2828.1—2012 计数抽样检验程序 GB/T 4199—2003 滚动轴承 公差定义 GB/T 6930—2002 滚动轴承 词汇 GB/T 7811—2007 滚动轴承 参数符号 GB/T 8597—2013 滚动轴承 防锈包装 GB/T 18254—2002 高碳铬轴承钢 GB/T 24605—2009 滚动轴承 产品标志 GB/T 24608—2009 滚动轴承 检验规则 JB/T 1255—2014 高碳铬轴承钢零件热处理技术条件 JB/T 2974—2004 代号方法补充规定 JB/T 6641—2007 残磁及其评定方法 JB/T 7051—2006 表面粗糙度测量方法 JB/T 7361—2007 硬度试验方法 3 术语和定义 GB/T 4199—2003和GB/T 6930—2002界定的术语和定义适用于本文件。 4 符号 GB/T 7811—2007规定的符号及下列符号适用于本文件。除另有说明外，图示及表中数值均为公称尺寸。 主要符号说明如下： Di：单、双向轴承座圈内径 Dismin：座圈最小单一内径 di：单向轴承轴圈外径 dismax：单向轴承轴圈最大单一外径 d2：双向轴承中圈内径 Ga：双向轴承轴向游隙 T：单向轴承高度 Ti：双向轴承高度 Vansp：中圈单一平面内径变动量 Δd2mp：中圈平均内径偏差 ΔTs：单向轴承实际高度偏差 ΔT1s：双向轴承实际高度偏差 图1：单向推力圆锥滚子轴承结构示意 图2：双向推力圆锥滚子轴承结构示意 5 代号方法 轴承代号按GB/T 272—1993和JB/T 2974—2004的规定执行。 6 外形尺寸 6.1 单向推力圆锥滚子轴承的外形尺寸应符合相关表格规定。 表1（111系列）轴承型号示例： 91110、91111、91112、91113、91114、91115、91116、91117、91118、91120、91122、91124、91126等。
