【其他行业标准】 PN2500超高压阀门和管件 第9部分：接头螺母

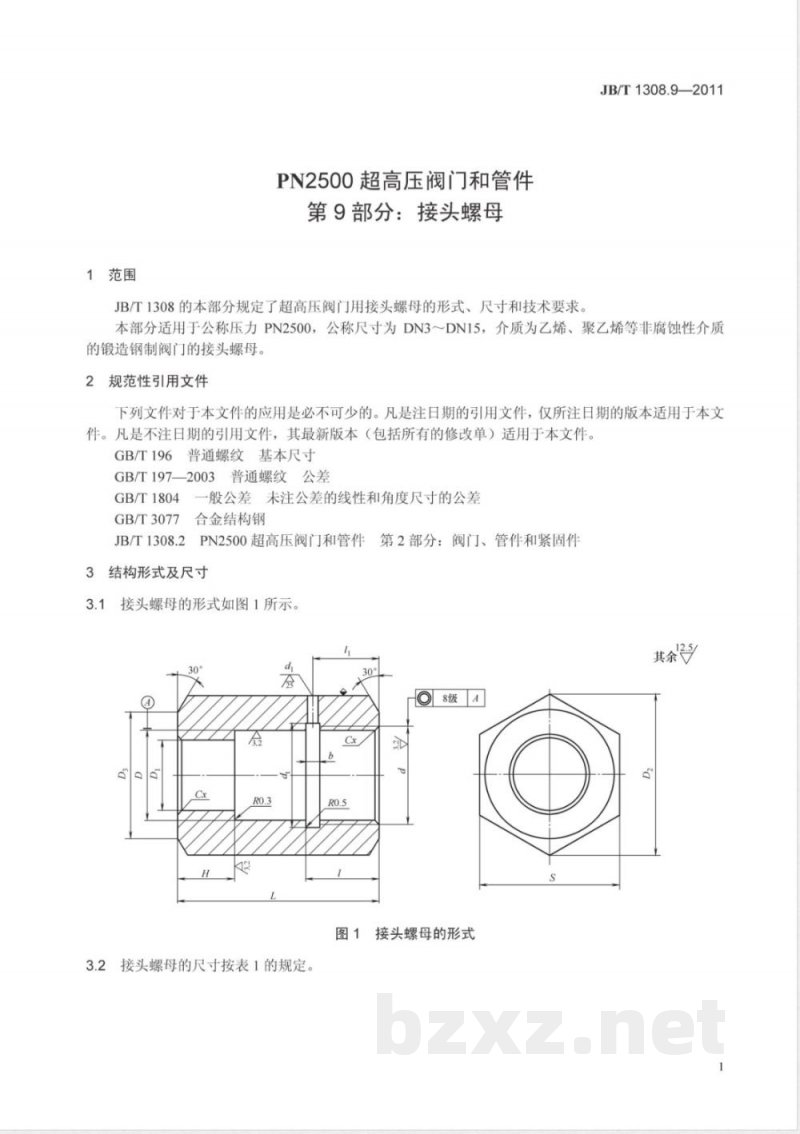

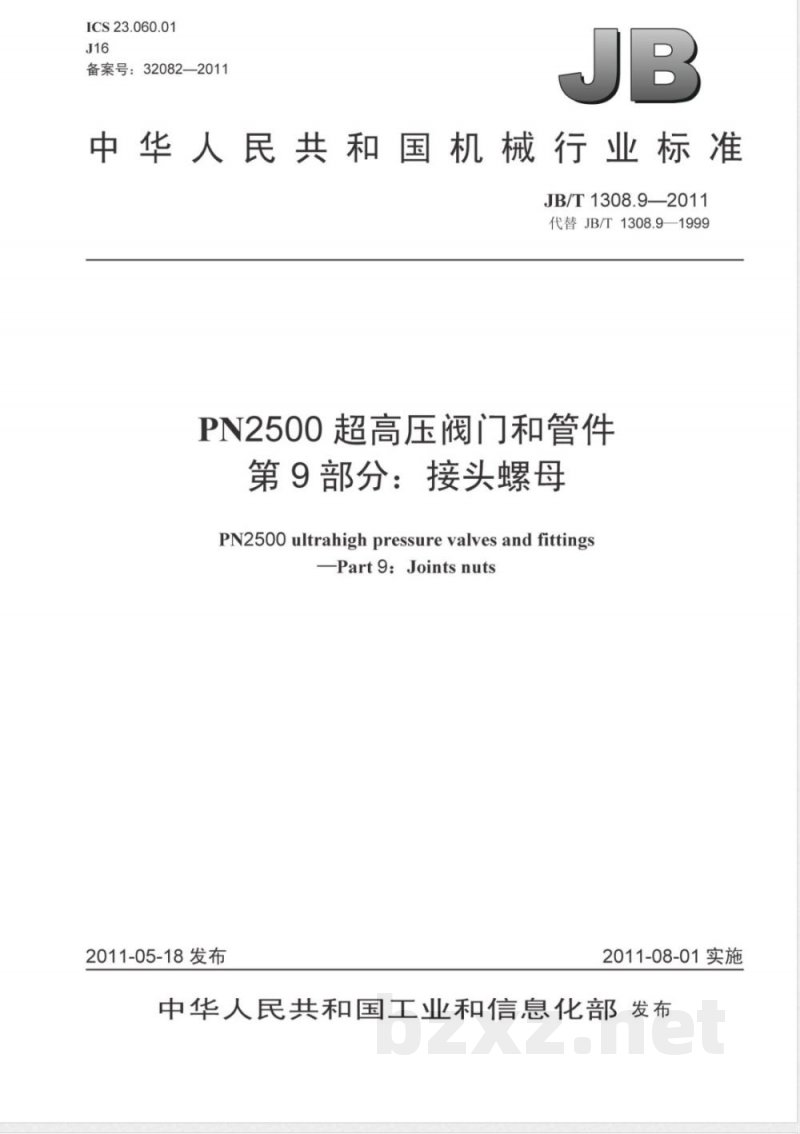

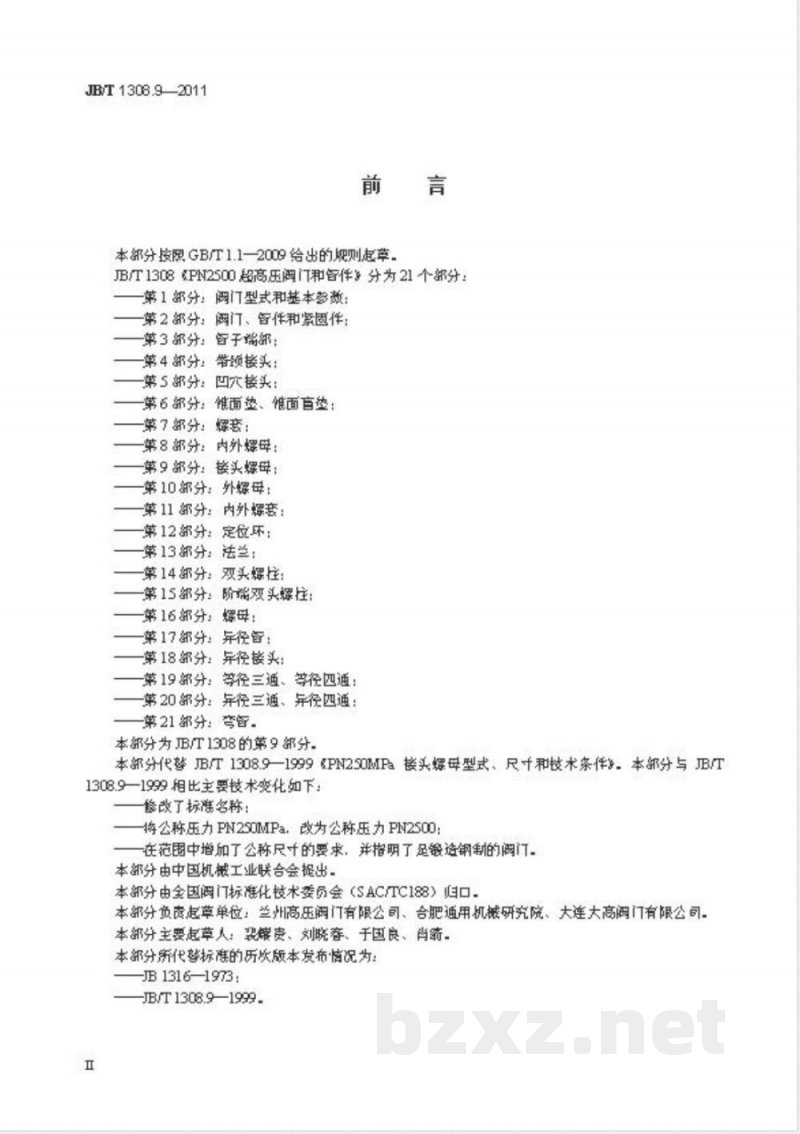

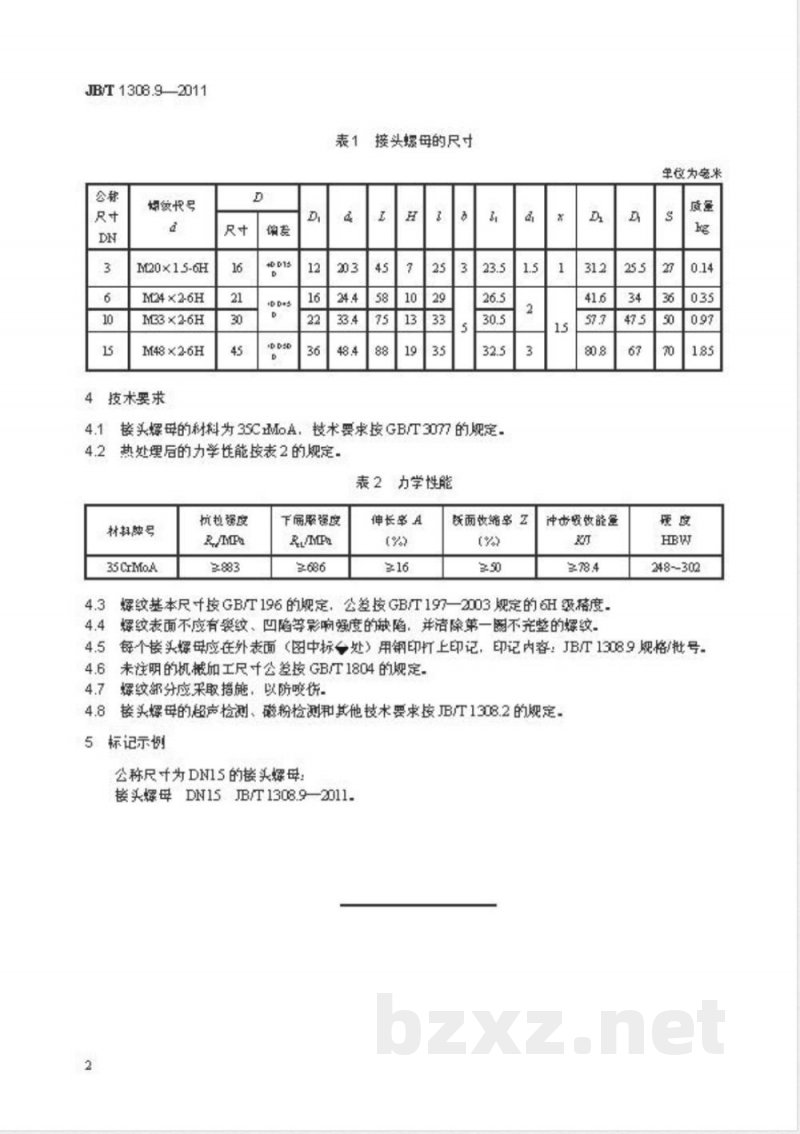

ICS 23.060.01 J16 备案号：32082—2011 中华人民共和国机械行业标准 JB/T 1308.9—2011 代替 JB/T 1308.9—1999 PN2500超高压阀门和管件 第9部分：接头螺母 PN2500 ultrahigh pressure valves and fittings — Part 9: Joint nuts 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本部分按照GB/T 1.1—2009给出的规则起草。 JB/T 1308《PN2500超高压阀门和管件》分为21个部分，包括阀门型式、管件、接头、垫片、螺母等内容。本部分为第9部分：接头螺母。 本部分代替JB/T 1308.9—1999《PN250MPa接头螺母型式、尺寸和技术条件》。与1999版相比，主要变化如下： — 修改了标准名称，将公称压力由PN250 MPa改为PN2500； — 在范围中增加了公称尺寸的要求，并明确适用于锻造钢制阀门。 本部分由中国机械工业联合会提出，由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。 本部分主要起草人：裴接贵、刘晓容、于国良、肖领。 1 范围 本部分规定了PN2500超高压阀门用接头螺母的结构形式、尺寸和技术要求。 本部分适用于公称压力PN2500、公称尺寸DN3～DN15、介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门用接头螺母。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期的版本适用于本文件；凡不注日期的引用文件，其最新版本适用于本文件。 GB/T 196 普通螺纹基本尺寸 GB/T 197—2003 普通螺纹公差 GB/T 1804 一般公差（未注公差的线性和角度尺寸） GB/T 3077 合金结构钢 JB/T 1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件 3 结构形式及尺寸 3.1 接头螺母的结构形式如图1所示。 3.2 接头螺母的尺寸应符合表1的规定。 表1 接头螺母的尺寸（部分示例）： DN3：螺纹 M20×1.5-6H DN6：螺纹 M24×2-6H DN10：螺纹 M33×2-6H DN15：螺纹 M48×2-6H 对应外径、厚度及其他尺寸参数按标准表格规定执行。 4 技术要求 4.1 接头螺母材料采用35CrMoA，其技术要求应符合GB/T 3077的规定。 4.2 热处理后的力学性能应符合表2的规定： 材料：35CrMoA 抗拉强度 Rm ≥ 883 MPa 屈服强度 Re ≥ 686 MPa 伸长率 A ≥ 16% 断面收缩率 Z ≥ 50% 冲击吸收能量 ≥ 78.4 J 4.3 螺纹基本尺寸应符合GB/T 196的规定，公差按GB/T 197—2003中6H级精度执行。 4.4 螺纹表面不得有裂纹、凹陷等影响强度的缺陷，应保证表面质量良好。
